Das Potenzial der Kombination von Shuttle-Cars mit dem Pallet Shuttle in einem Lager

13 Sep 2022

Die Kombination von Shuttle-Cars und Pallet Shuttle in einem Logistikzentrum steigert den Durchsatz bei der Ein- und Auslagerung von Waren aus den Stellplätzen um ein Vielfaches. Dabei handelt es sich um ein automatisches Lagersystem, das die Bewegung von Paletten bei der Materialhandhabung beschleunigt.

Das automatische Pallet Shuttle ist ein Beispiel für die Effizienz kompakter Lagersysteme: Es setzt sich aus automatischen Handhabungsgeräten wie Shuttle-Cars oder Regalbediengeräten zusammen, die die Waren zum Lagerkanal befördern. Dort übernimmt ein automatischer Pallet Shuttle das Be- und Entladen der Paletten an den jeweiligen Stellplätzen. Mit diesem automatischen System werden die Zeiten für die Kommissionierung und Platzierung erheblich reduziert.

Shuttle-Cars und Pallet Shuttle: Wie funktionieren sie?

Die Lagerlösung, die Shuttle-Cars und Pallet Shuttle kombiniert, ist als automatischer Pallet Shuttle oder auf Englisch als Automatic Pallet Shuttle (APS) bekannt. Dieses System ersetzt die Gabelstapler und besteht aus mehreren automatischen Pallet Shuttlen, die von Shuttle-Cars befördert werden und sich automatisch im Lagerkanal bewegen.

Bei dieser vollautomatischen Lagerlösung befördern die Shuttle-Cars in ihrer Halterung das Pallet Shuttle, das in die Lagerkanäle fährt, um die Palette auf dem ersten freien Stellplatz abzulegen. Das Pallet Shuttle fährt dann zum Shuttle-Car zurück, um in die Eingangsposition zurückzukehren und den Vorgang auf Anweisung des Systems zu wiederholen.

Die mit Shuttle-Cars betriebene Konfiguration des Pallet Shuttle optimiert den Durchsatz des automatischen Lagers. Das Lagersystem mit automatischem Pallet Shuttle verwendet mindestens einen Pallet Shuttle und einen Shuttle-Car pro Regalebene. Damit die verschiedenen Ebenen der Anlage miteinander verbunden werden können, werden Aufzüge zur Beförderung der Paletten vom Boden auf die gewünschte Höhe eingesetzt. Alle automatischen Bewegungen des Pallet Shuttles sowie des Shuttle-cars werden von der Lagerverwaltungssoftware (LVS) koordiniert.

Das automatische Pallet Shuttle ist ein kompaktes Lagersystem: Für die Handhabungsgeräte werden weniger Regalgänge benötigt. Außerdem komprimiert das System die Stellplätze, an denen die Produkte gelagert werden. Durch die Verwendung von Shuttle-Cars zum Bewegen der automatischen Pallet Shuttle können die Gänge schmaler gestaltet werden, wodurch die Lagerfläche optimiert wird.

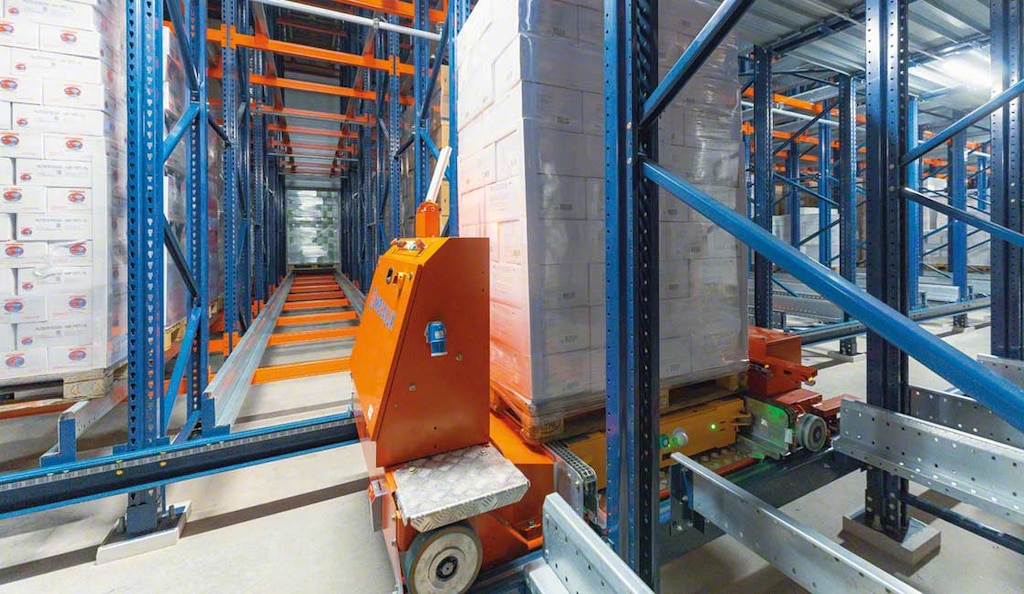

Die Lagerlösung des automatischen Pallet Shuttle kombiniert Shuttle-Cars und Pallet Shuttle
Die Lagerlösung des automatischen Pallet Shuttle kombiniert Shuttle-Cars und Pallet Shuttle

Vorteile der Kombination von Shuttle-Cars und automatischem Pallet Shuttle

Die Kombination aus Shuttle-Cars und Pallet Shuttle kombiniert die Vorteile der Automatisierung des Materialflusses und der Optimierung der verfügbaren Fläche, um eine größere Anzahl von Produkten unterzubringen. Zu den wichtigsten Vorteilen dieser automatischen Systeme gehören:

  • Verkürzung der Zeiten für die Kommissionierung und Platzierung der Waren im Lager.
  • Höherer Durchsatz dank der automatischen Bewegungen, die die Anzahl der Zyklen pro Stunde im Vergleich zu anderen Systemen erhöhen.
  • Ununterbrochener Betrieb. Die automatischen Pallet Shuttle werden automatisch aufgeladen, während sie sich an Bord der Shuttle-Cars befinden, so dass sie immer einsatzbereit sind.
  • Automatische Warenverwaltung, bei der die Lagerverwaltungssoftware die Handhabungsgeräte steuert, um Fehler zu vermeiden und die Sicherheit beim Umgang mit den Waren zu erhöhen.
  • Maximale Kompaktheit des Systems, damit möglichst viele Produkte auf begrenztem Raum untergebracht werden können: Die Regale können bis zu 40 Meter hoch sein und die Lagerkanäle können bis zu 40 Meter tief sein.

Die Kombination aus Shuttle-Cars und Pallet Shuttle fördert also die Produktivität des Lagers und sorgt für einen sicheren, unterbrechungsfreien und fehlerfreien Betrieb. Das automatische Lagersystem ist vielseitig und passt sich an die Besonderheiten der Anlage an: die Art des Layouts, die Anzahl der Artikelarten pro Kanal und sogar der Betrieb mit Paletten unterschiedlicher Größe oder Breite.

Shuttle-Cars und Pallet Shuttle: Anwendungen

Die Installation von kompakten Lagersystemen, die Shuttle-Cars und Pallet Shuttle kombinieren, empfiehlt sich vor allem dann, wenn die Produktivität und die Anzahl der Palettenbewegungen pro Stunde im Lager gesteigert werden soll.

Einige der gängigsten logistischen Situationen für den Einsatz des Pallet Shuttle mit Shuttle-Cars sind:

  • Lager mit einem hohen Palettenaufkommen pro Artikelart, die die Entnahme und Platzierung von Waren beschleunigen müssen. Automatische Geräte ersetzen Gabelstapler und steigern so die Anzahl der Zyklen pro Stunde im Logistikzentrum.
  • Anlagen mit einem hohen Warenumschlag: Die Ein- und Auslagerung von Paletten kann dank automatischer Handhabungsgeräte konstant und völlig selbstständig erfolgen.
  • Temperaturkontrollierte Produkte: Dieses Kompaktlagerystem reduziert außerdem das zu kühlende Volumen, was sich in erheblichen Energieeinsparungen niederschlägt. Die Automatisierung verhindert außerdem, dass die Lagerarbeiter übermäßig niedrigen Temperaturen ausgesetzt sind, was für eine produktive und sichere Arbeitsumgebung sorgt.
  • Lager mit vorübergehendem Puffer. Das Pallet Shuttle mit Shuttle-Cars kann auch als vorübergehender Puffer dienen. Die Waren können für einen bestimmten Zeitraum gelagert werden, bis sie in der Produktion oder in einem logistischen Prozess benötigt oder direkt an die Kunden verteilt werden.

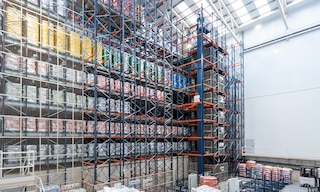

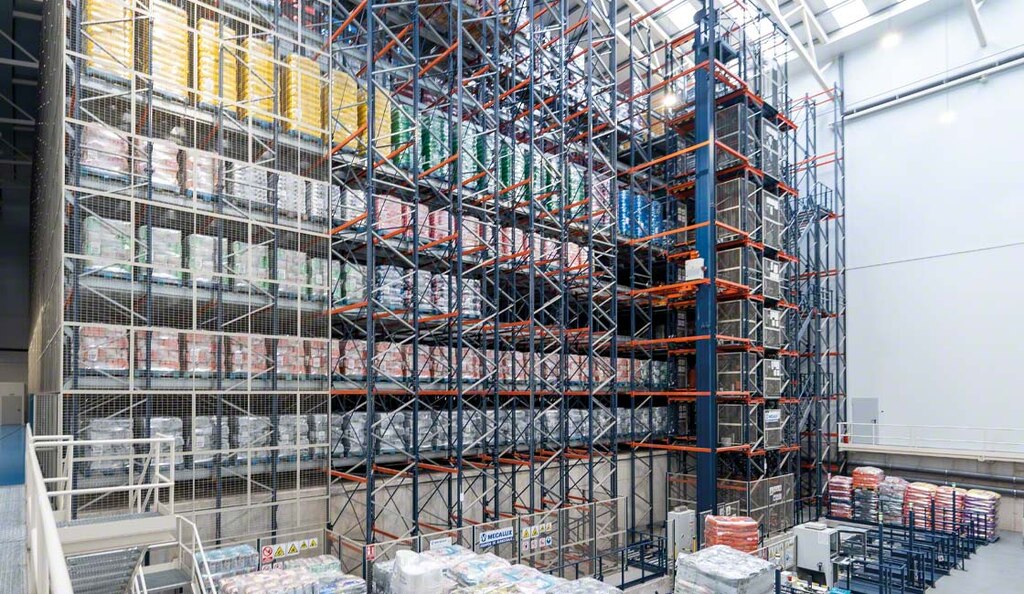

Der Hersteller von Hunde- und Katzenfutter Alinatur Foods hat sich für die automatische Pallet-Shuttle-Lösung entschieden
Der Hersteller von Hunde- und Katzenfutter Alinatur Foods hat sich für die automatische Pallet-Shuttle-Lösung entschieden

Erfolgreiche Beispiele für Shuttle-Cars und Pallet Shuttle

Unternehmen aus so unterschiedlichen Bereichen wie der Chemie- und Lebensmittelindustrie können diese Lagerlösung für ein hohes Volumen an Warenein- und -ausgängen nutzen.

Hier drei der zahlreichen Beispiele von Unternehmen, die sich für das automatische Pallet-Shuttle-System entschieden haben, bei dem automatische Pallet Shuttle die Waren mittels eines Shuttle-Car-Systems befördern, um die Effizienz ihrer Anlagen zu steigern:

  • Alinatur Petfood (Spanien): Der Hersteller von Hunde- und Katzentrockenfutter hat sein automatisches Lager mit der automatischen Pallet-Shuttle-Lösung mit Shuttle-Cars ausgestattet. „Wir wollten unsere Lagerkapazität verbessern und den Fluss der Palettenbewegungen optimieren. Uns war klar, dass die Automatisierung die einzige Möglichkeit ist, unsere Logistikanforderungen zu erfüllen“, sagt Roberto Ortín, Geschäftsführer des Unternehmens. Die automatische Anlage von Alinatur Foods umfasst zwei Regalblöcke mit einem Shuttle-Car pro Ebene, was die Produktivität der Anlage auf 126 kombinierte Zyklen pro Stunde erhöht. Dank der Lösungen von Mecalux konnten wir die Anzahl der gelagerten Paletten von 1.300 auf fast 8.000 erhöhen", so Ortin abschließend.
  • Cistér (Portugal): Der portugiesische Gemüseproduzent hat sich entschieden, die Leistung seiner Anlage mit der Pallet-Shuttle-Lösung mit Shuttle-Cars zu optimieren, wodurch die Zyklen/Stunde mit der Anzahl der Ebenen im Lager vervielfacht werden. „Wir konnten bereits die Vorteile dieses Lagersystems erkennen. Wir haben nicht nur die Lagerkapazität, sondern auch die Anzahl der Zyklen erhöht“, betont der Direktor von Cistér, Pedro Maia. Das automatische Lager des Unternehmens umfasst zwei Regalblöcke mit einer Länge von 71 Metern und einer Höhe von 19 Metern, die eine Gesamtlagerkapazität von 12.672 Paletten bieten. Die Kanäle nehmen zwischen acht und vierundzwanzig Paletten in der Tiefe auf, die mithilfe eines Pallet Shuttle angesteuert werden.
  • Luís Simões (Spanien): Das portugiesische Logistikunternehmen hat in Cabanillas del Campo ein automatisches Lager mit dem automatischen Pallet-Shuttle-System mit Shuttle-Cars in Betrieb genommen. Mecalux hat eine Lösung mit zwei Shuttle-Cars pro Etage entwickelt, die das automatische Pallet Shuttle bewegen und so die Vorbereitung und den Versand von 4.000 Aufträgen pro Tag ermöglichen. „Dank des automatisierten Lagers haben wir den Materialfluss bei Warenein- und -ausgängen verbessert, die Beladung der Lastwagen optimiert und Fehler minimiert“, sagt António Martin, Leiter des Logistikzentrums.



Shuttle-Cars und Pallet Shuttle für eine automatisierte und fehlerfreie Logistik

Das automatische Pallet Shuttle mit Shuttle-Cars ist eine ideale Lösung für Lager, die ihre Abläufe automatisieren, ihre Leistung steigern und ihre Lagerfläche optimieren möchten. Dieses automatische Lagersystem verwendet einen oder mehrere automatische Pallet Shuttle, die sich entlang der Lagerkanäle der Regale bewegen und für einen ununterbrochenen Betrieb sorgen.

Wir verfügen bei Mecalux über umfangreiche Erfahrung in der Entwicklung und Implementierung automatischer Lager. Unsere Lagerverwaltungssoftware, Easy WMS, koordiniert und automatisiert Pallet-Shuttle-Prozesse mit Shuttle-Cars in mehreren Ländern. Wenn Sie daran interessiert sind, die Leistung in Ihrem Lager zu maximieren, können Sie sich gerne an uns wenden. Ein fachkundiger Berater wird Sie hinsichtlich der besten Lösung für Ihre Logistik beraten.
