Automatisiertes Lagersystem für Behälter oder Tablare, das aus Regalen, einem oder mehreren Regalbediengeräten und einer Lagerverwaltungssoftware besteht und die Lagerkapazität sowie die Kommissionierung optimiert.

Informationsmaterial oder Angebot anfordern

Produkt

Miniload: das optimale System zur Handhabung von Behältern zur Kommissionierung

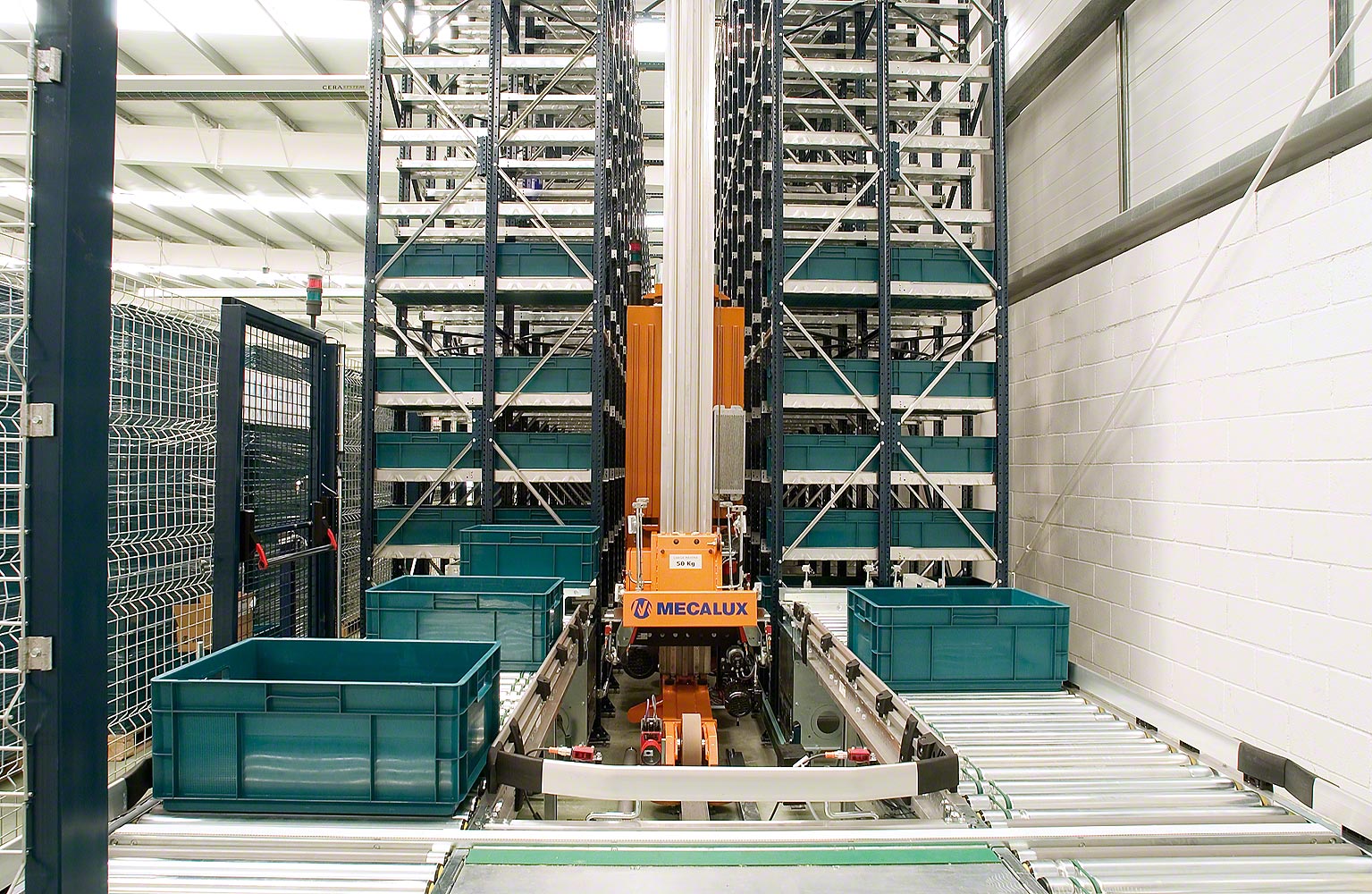

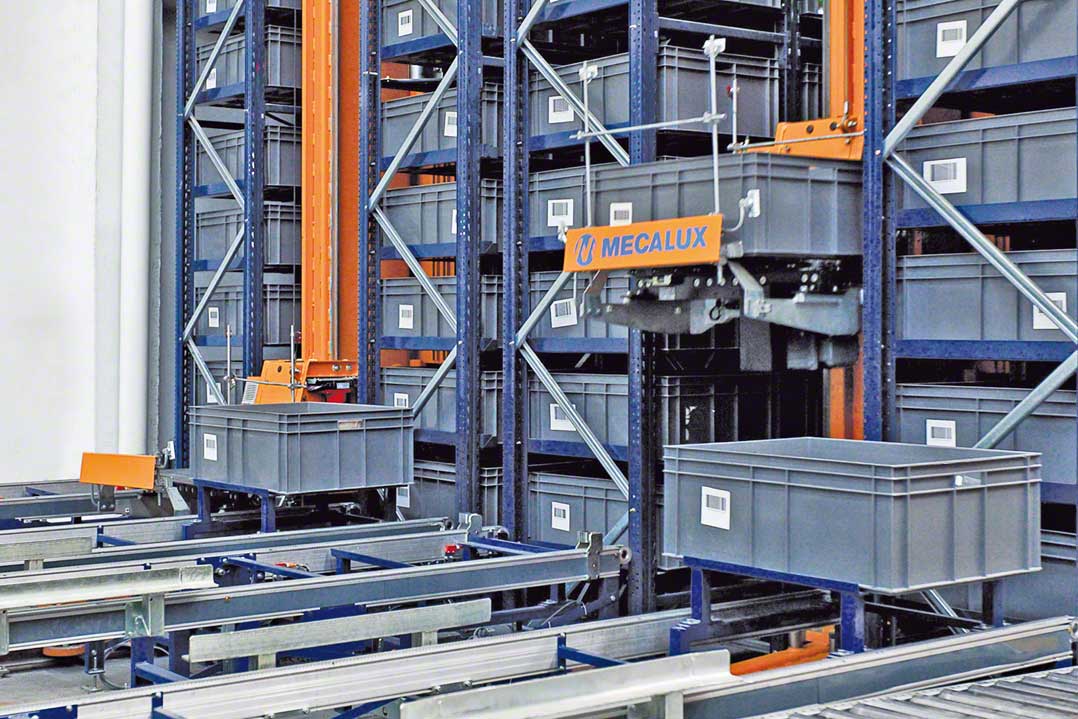

Das Regalbediengerät für Behälter (oder auch Miniload) von Mecalux ermöglicht die automatische Lagerung und Kommissionierung von Behältern, Kartons sowie Tablaren und erzielt einen erhöhten Durchsatz in Ihrem automatischen Kleinteilelager. Es nutzt auch in kleineren Lagerhallen den Raum optimal aus und garantiert die sichere Lagerung von wertvollen Gütern.

Unser Miniload ist in verschiedenen Konfigurationen erhältlich, um die Lagerkapazität, Schnelligkeit und Sicherheit Ihrer Lagerungsprozesse zu verbessern. Es ist möglich, zwischen verschiedenen Modellen von Regalbediengeräten und mehreren Optionen zur Gestaltung des Kommissionier- und Handhabungsbereichs zu wählen. Automatisierte Lager mit Regalbediengeräten für Behälter beschleunigen die Vorgänge zur Platzierung und Entnahme der Last und transportieren die Ware direkt zum Kommissionierer.

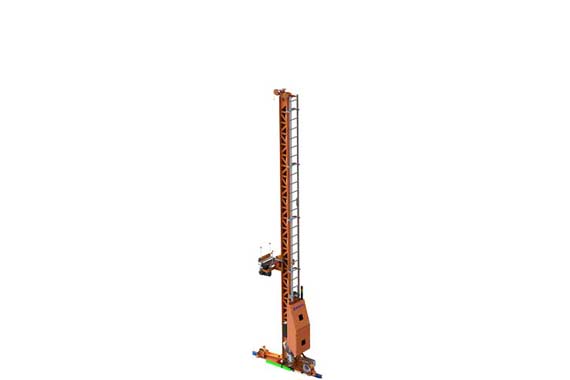

  • Einmast-Regalbediengeräte für Behälter ML50

    Kann einen Behälter mit einem Gewicht von bis zu 50 kg bis zu einer Höhe von 10 m handhaben. Behälterarten: Eurobox 600 x 400 mm mit unterschiedlicher Höhe. Fahrgeschwindigkeit: 180 m/min. Hubgeschwindigkeit: 100 m/min.

  • Einmast-Regalbediengeräte für Behälter ML100

    Kann 2 Behälter mit einem Gewicht von bis zu 50 kg bis zu einer Höhe von 12 m handhaben. Behälterarten: Eurobox 600 x 400 mm und 800 x 600 mm mit unterschiedlicher Höhe. Fahrgeschwindigkeit: 200 m/min. Hubgeschwindigkeit: 90 m/min.

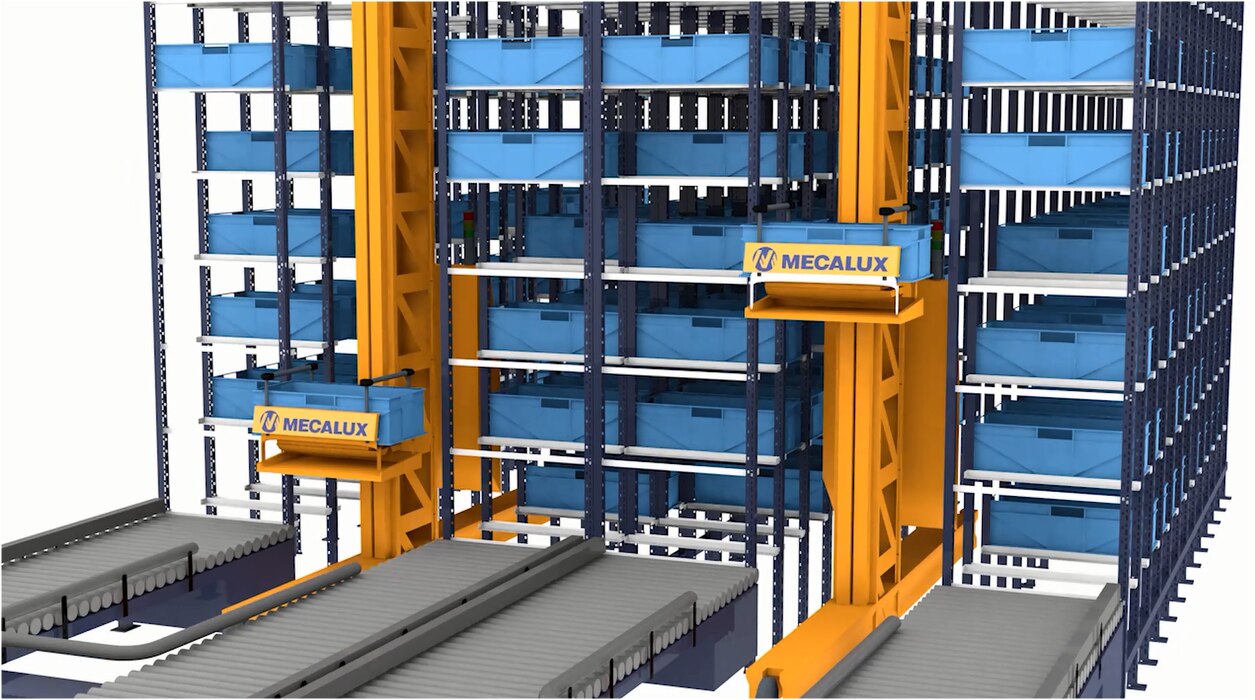

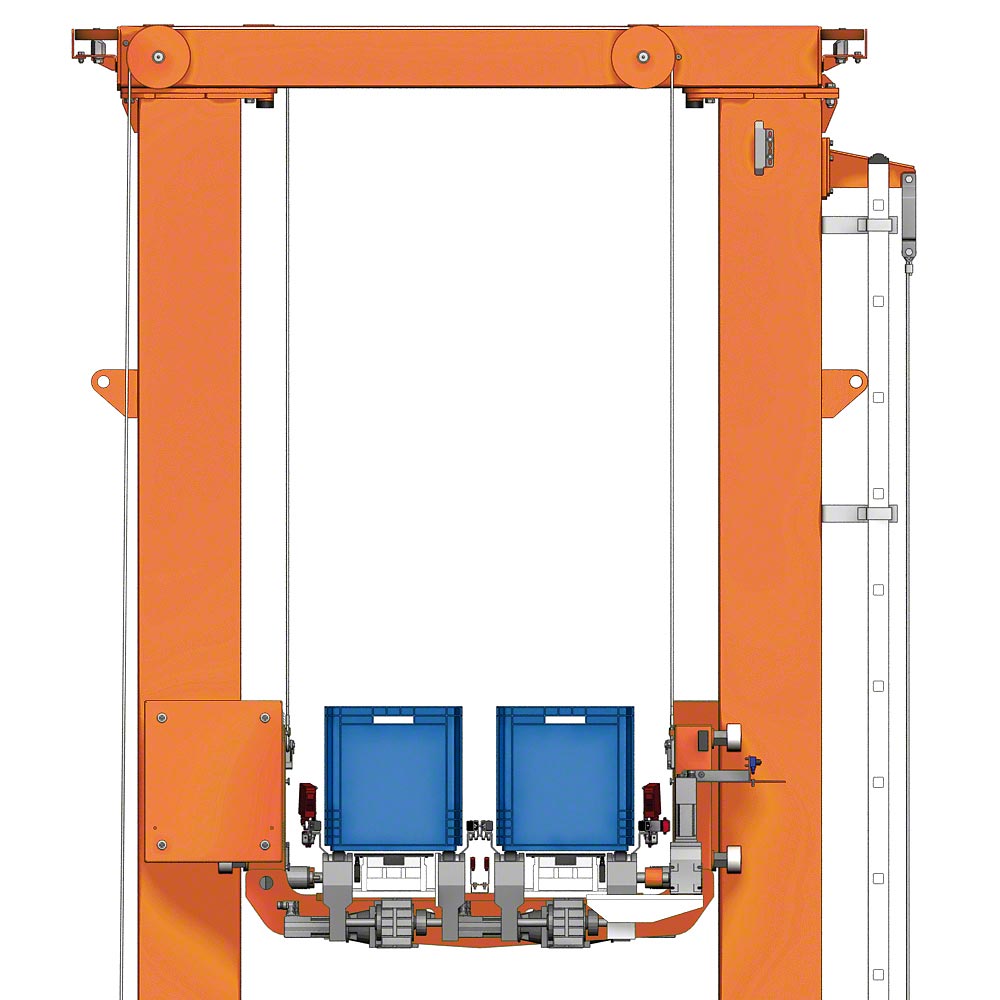

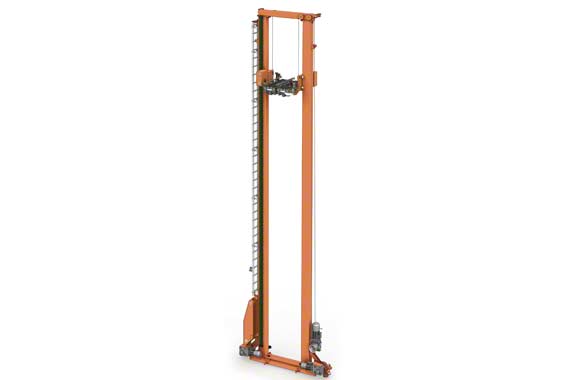

  • Zweimast-Regalbediengeräte für Behälter

    Kann bis zu 4 Behälter mit einem Gewicht von bis zu 50 kg bis zu einer Höhe von 20 m handhaben. Behälterarten: Eurobox 600 x 400 mm und Eurobox 800 x 600 mm mit unterschiedlicher Höhe. Fahrgeschwindigkeit: 250 m/min. Hubgeschwindigkeit: 90 m/min.

nach oben

Vorteile

Die ideale Lösung für Unternehmen mit einem umfangreichen Kommissioniervolumen

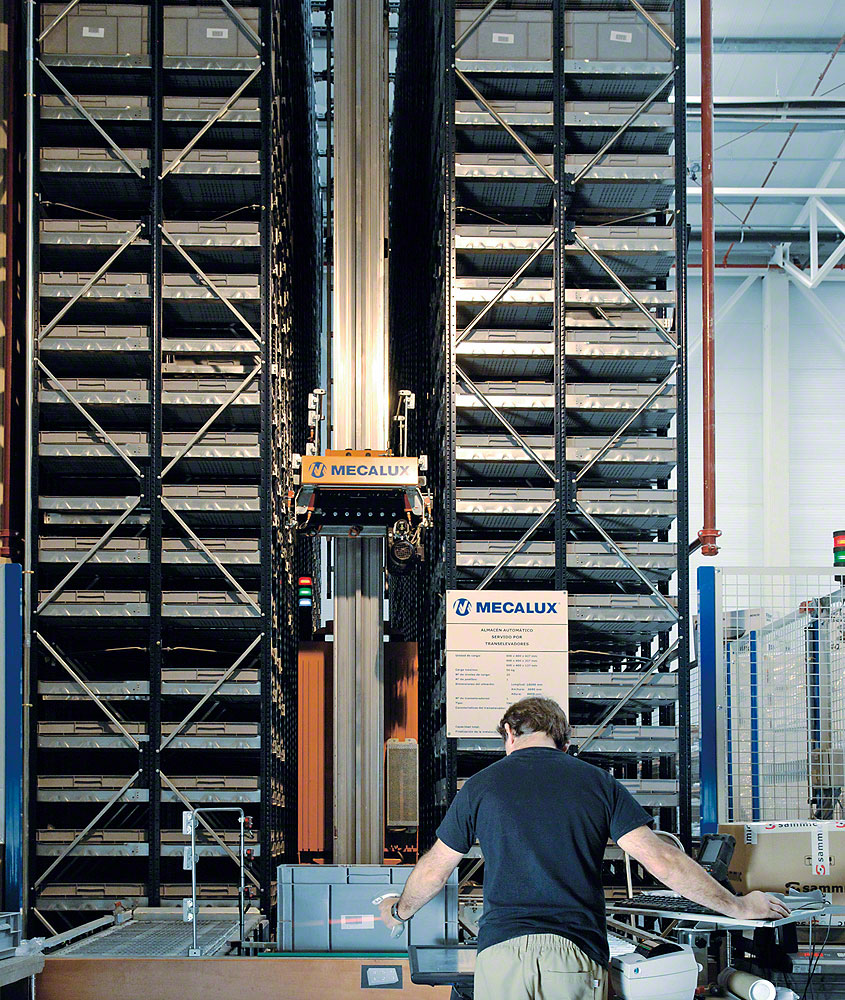

Das Miniloadsystem arbeitet nach dem Prinzip „Ware zum Mann“, sodass sich der Kommissionierer nicht von seinem Platz bewegen muss, sondern der Roboter dafür verantwortlich ist, die zur Auftragszusammenstellung benötigten Artikel zum Kommissionierplatz zu bringen. Die verschiedenen Versionen von Miniloads können 120 bis 600 Behälter pro Stunde in kombinierten Zyklen handhaben: Bei einer einzigen Fahrbewegung wird die gleiche Anzahl von Behältern in den Regalen abgesetzt und von dort entnommen.

  • Automatisierung der Ein- und Auslagerung der Produkte.
  • Beseitigung von Fehlern, die bei der manuellen Lagerverwaltung auftreten können, sowie ständige Inventur.
  • Kontinuierlicher Warenfluss und Betriebsbereitschaft an 365 Tagen im Jahr.
  • Maximale Ergonomie und Sicherheit, um den Kommissionierern die Ausführung der Arbeitsaufträge so weit wie möglich zu erleichtern.
  • Verzehnfacht die Lagerkapazität eines herkömmlichen Lagers.

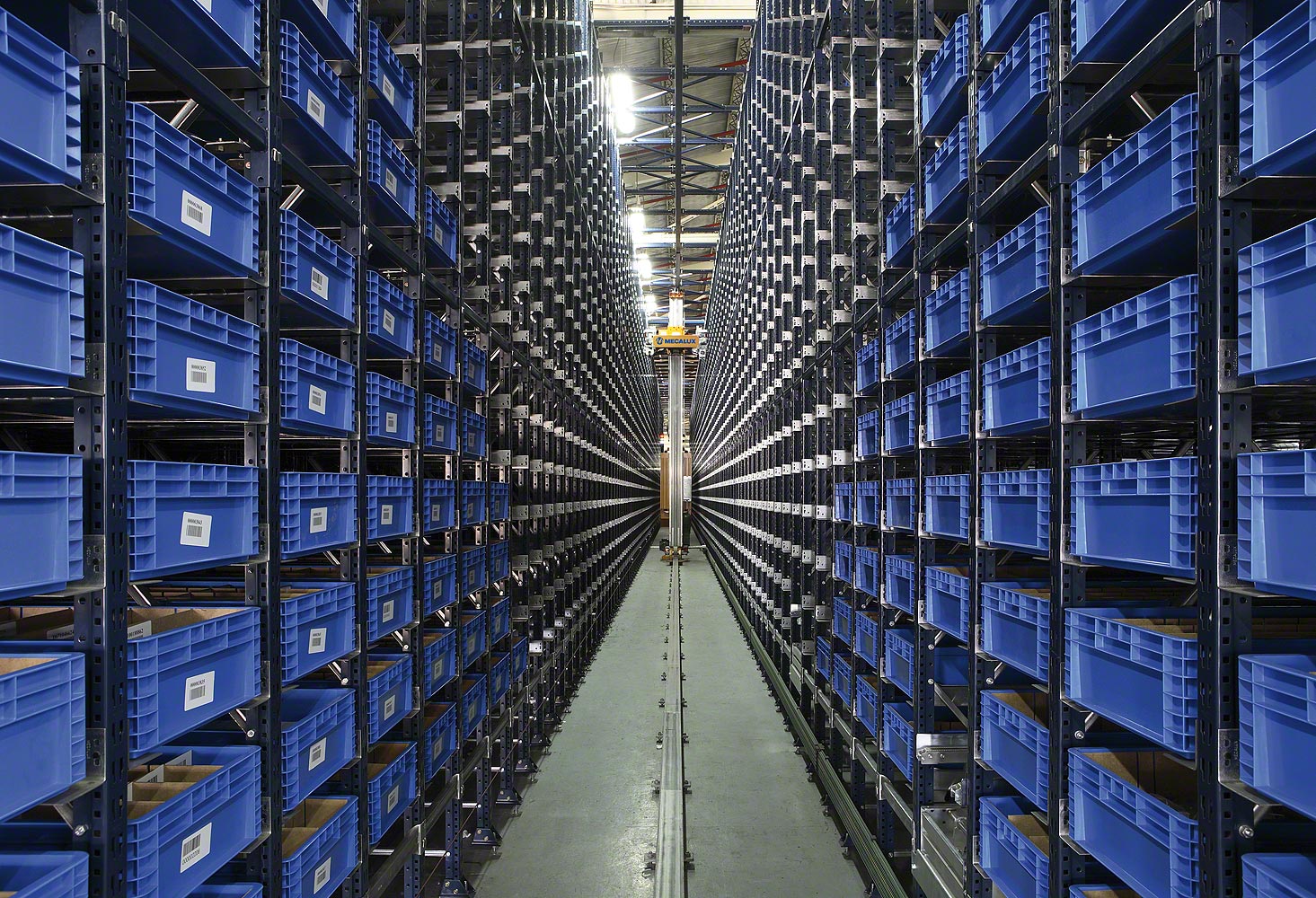

  • Regalbediengeräte für Behälter arbeiten in Gängen, die nur 80 cm breit sind und bis zu 40 m lang und bis zu 20 m hoch sein können.
  • Senkung der Personal- und Wartungskosten.
  • Erhöhter Durchsatz im Kleinteilelager sowie minimaler Energieverbrauch durch energieeffiziente Technik.
  • Das Miniloadsystem kann bei verschiedenen Temperaturen arbeiten, von Gefriertemperaturen bis zu 45 °C.
  • Breites Sortiment an Gabeln oder Lastaufnahmemitteln, die sich an verschiedene Arten und Größen von Ladeeinheiten anpassen: Kunststoffbehälter, Kartons oder Metalltablare in verschiedenen Größen.
nach oben

Anwendungen

Geschwindigkeit, Lagerkapazität und Präzision bei der Kommissionierung für alle Branchen

Unsere innovativen Miniloads sind besonders effektiv für Unternehmen mit einer umfangreichen Auftragszusammenstellung und ganz allgemein eine ideale Lösung in folgenden Fällen:

  • Gesundheitsbranche: Unternehmen, die viele Produkte auf beschränktem Raum bei kontrollierter Temperatur lagern.
  • Unternehmen, die große Mengen an Dokumenten auf beschränktem Raum verdichtet lagern und dennoch den Zugang dazu bewahren müssen.
  • Ersatzteil- und Wartungsunternehmen: Klempnerei, Elektrik, Vertrieb für Großhändler mit geringem Umsatzvolumen.
  • Zulieferfirmen für Vertriebslinien, die kleine Metallkomponenten vertreiben.
  • Vertriebshändler, die Artikel mit hohem Umschlag lagern und anschließend verkaufen.
  • Pufferlager: Das automatische Kleinteilelager wird als allgemeines oder vorübergehendes Reservelager genutzt und dient als Zwischenlager zwischen verschiedenen Produktionsbereichen.
  • Nutzung als Sorter, wenn eine große Anzahl von Aufträgen gleichzeitig zusammengestellt wird. Dies ist häufig im Textilsektor der Fall.
  • Tiefkühllager: Das Miniload von Mecalux kann ebenfalls bei Gefriertemperaturen betrieben werden.
  • Abhängig von der Anzahl der erforderlichen Zyklen kann ein Miniloadsystem mit mittlerer, hoher oder sehr hoher Leistung und unterschiedlichen Hub- und Fahrgeschwindigkeiten installiert werden.
nach oben

Bereichsweise Kommissionierung

Beispiele für verschiedene Anordnungen von Kommissionier- und Handhabungsbereichen, abhängig von den Anforderungen des Unternehmens

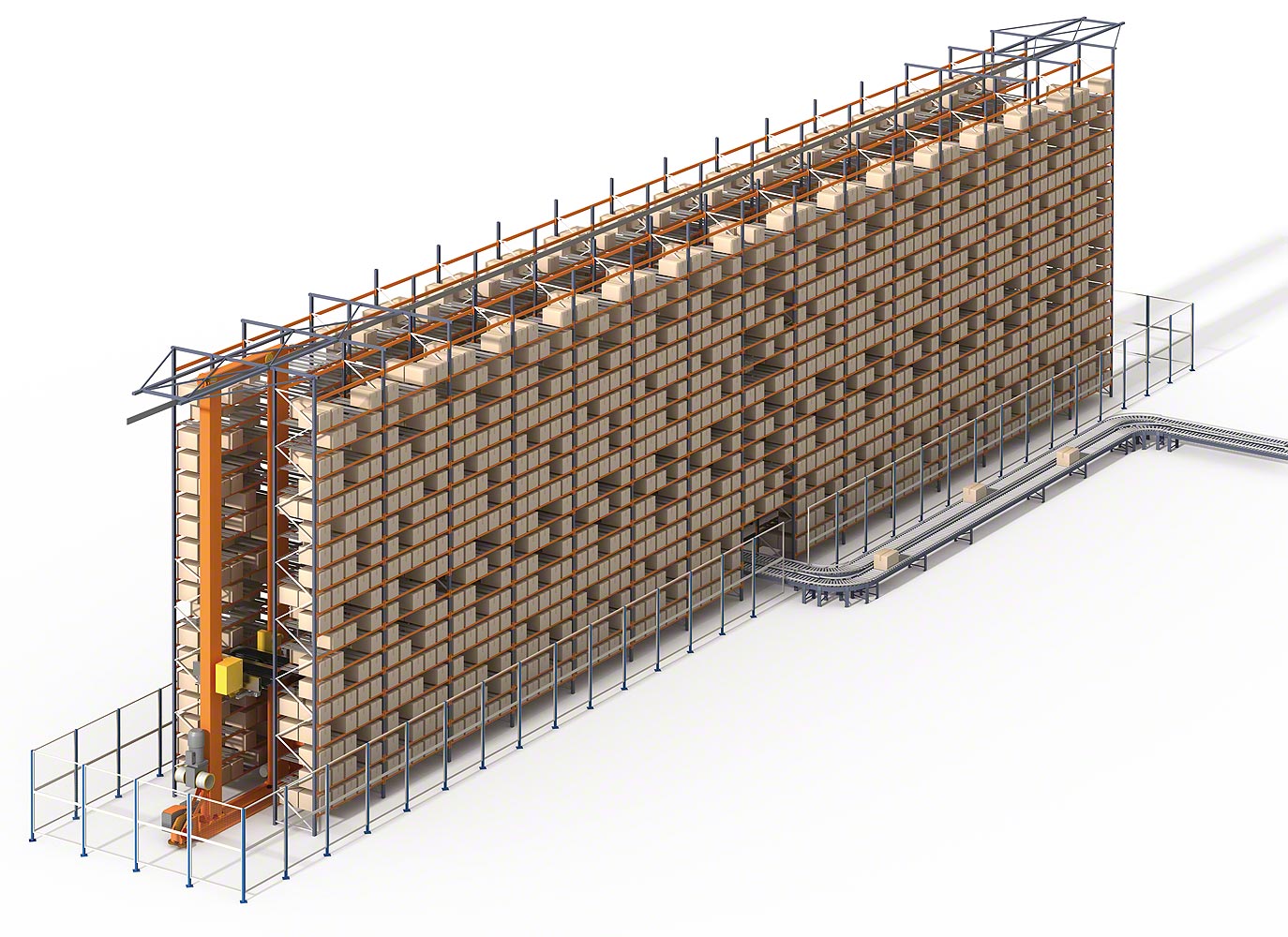

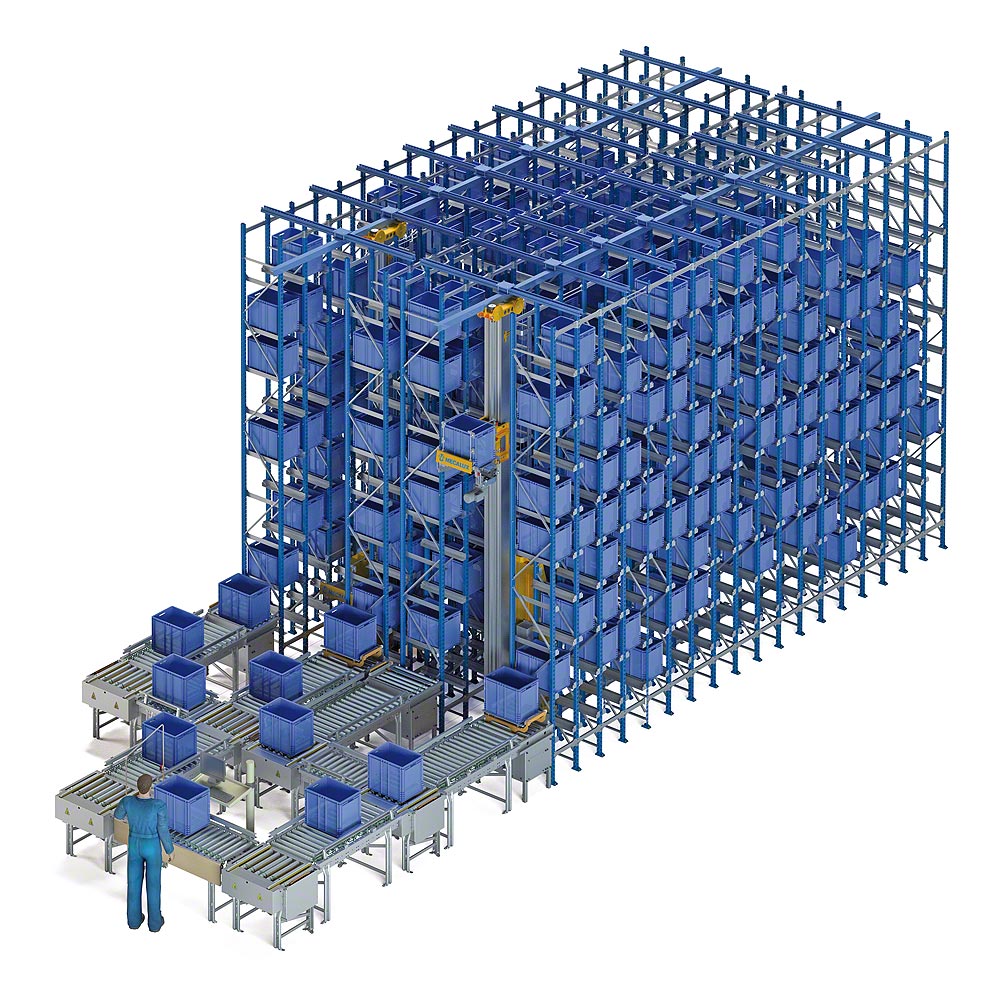

Lager mit einem einzigen Gang

Die einfachste Lösung für derartige Anlagen ist die Montage eines U-förmigen Förderkreislaufs am Regaleingang, an dem der Kommissionierer die Auftragszusammenstellung und das Wiederauffüllen mithilfe verschiedener Geräte (Bildschirm, Barcodeleser, Bestätigungstasten, Abmessungskontrolle usw.) durchführt.

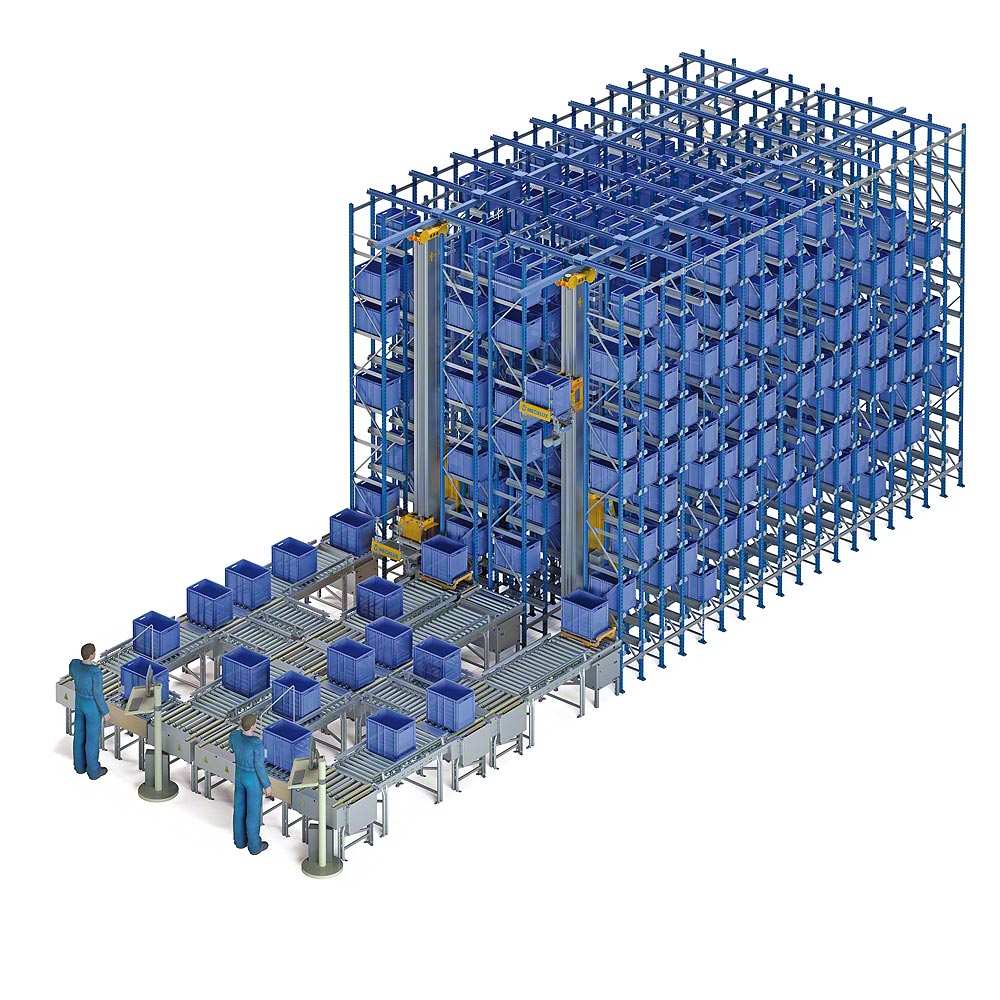

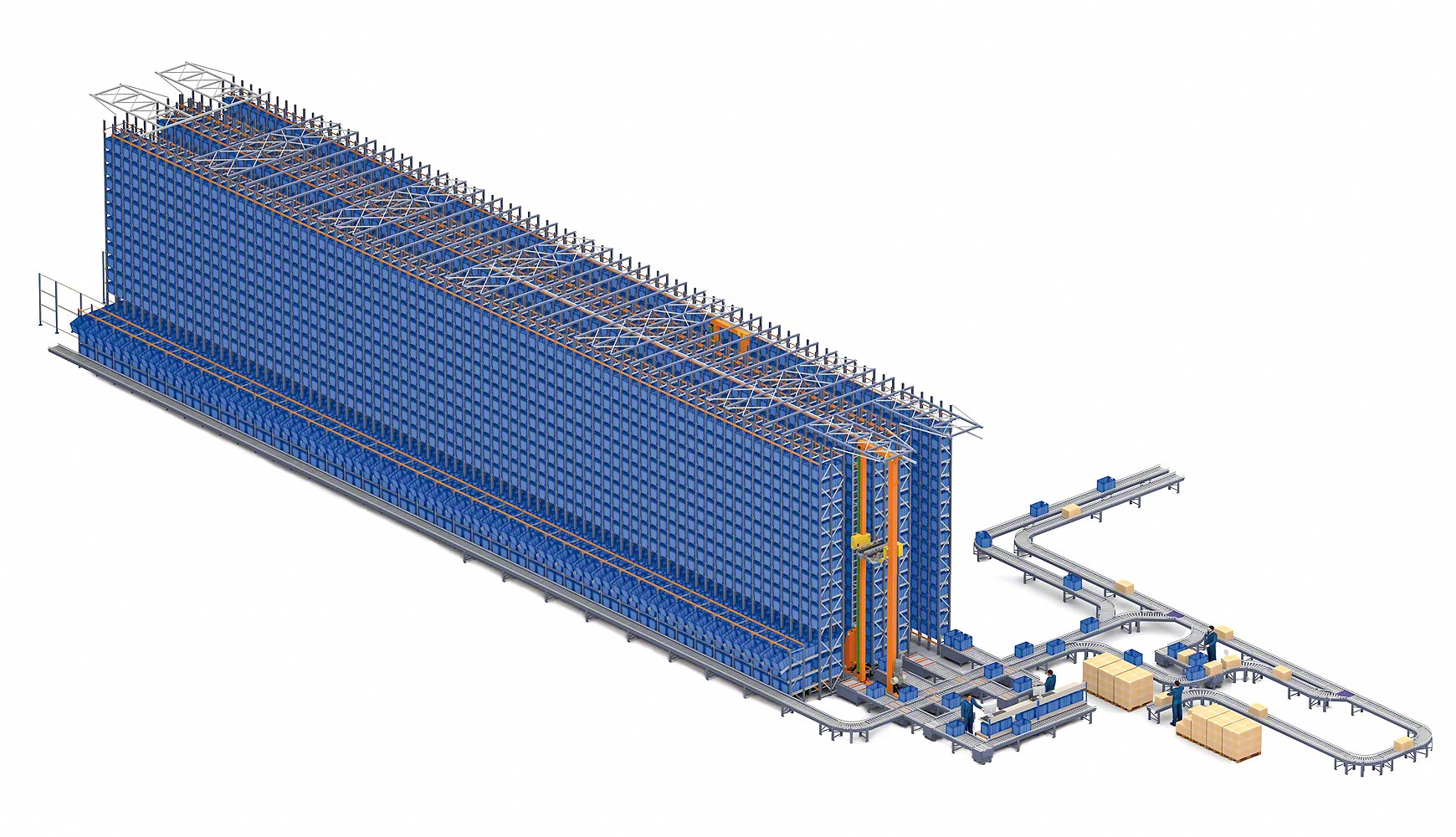

Lager mit zwei oder mehr Gängen

Anzahl und Form der Kommissionierplätze hängen von der Anzahl der durchzuführenden Vorgänge und dem zur Auftragszusammenstellung genutzten Verfahren ab. Einige der vielen möglichen Formate sind die folgenden:

  • Zwei Gänge und zwei voneinander unabhängige Kommissionierplätze: Diese Lösung verbindet zwei Lager mit je einem Gang. Jeder unabhängige Platz erhält die in einem Gang gelagerten Behälter und ermöglicht die Bearbeitung durch einen einzigen Kommissionierer. Das Auffüllen der Produkte erfolgt am Kommissionierplatz selbst.
  • Zwei Gänge mit einem Kommissionierplatz: Hierbei ist die Installation eines unidirektionalen Querförderers erforderlich, der die verschiedenen Eingangs- und Ausgangsförderer mit dem Kommissionierplatz verbindet. Das Auffüllen kann direkt am Kommissionierplatz oder mithilfe einer zusätzlichen Fördervorrichtung, die mit einem Produktionszentrum oder einer Auffüllstation verbunden ist, erfolgen.
  • Zwei Gänge und zwei Kommissionierplätze: zwei Querförderer, die den Transport der Eingangs- und Ausgangsbehälter ermöglichen. Genau wie bei der vorherigen Lösung kann das Auffüllen direkt am Kommissionierplatz oder mithilfe einer zusätzlichen Fördervorrichtung erfolgen.
  • Mehrere Gänge und mehrere Kommissionierplätze: Hierbei sind mindestens zwei Linien mit Querförderern, die die Ein- und Ausgangsförderer des Lagers mit den Kommissionierplätzen verbinden, sowie die Einrichtung einer speziellen Auffüllstation erforderlich.
  • Kommissionierung auf einem seitlich angebrachten Durchlaufregal: optimale Lösung, wenn eine große Anzahl bestimmter Artikelarten wiederholt entnommen werden muss. Dabei werden die Durchlaufregale auf den unteren Ebenen an der Seite des Behälterlagers montiert.
  • Frontale Massenkommissionierung: Die Konfiguration erfolgt abhängig von der Anzahl der erforderlichen Kommissionierplätze, der Anzahl der Regalbediengeräte, den Linien zur Auftragszusammenstellung und der Anzahl der von den Kommissionierern gleichzeitig zusammenzustellenden Aufträge.
  • Kommissionierplätze in angrenzenden Bereichen: Die Plätze befinden sich in angrenzenden Bereichen und der Platz, den sie bei frontaler Anordnung einnehmen würden, wird als Lager genutzt, wodurch sich die Lagerfläche vergrößert.
nach oben

Komponenten

Miniloads: Konstruktionspräzision für maximale Betriebseffizienz

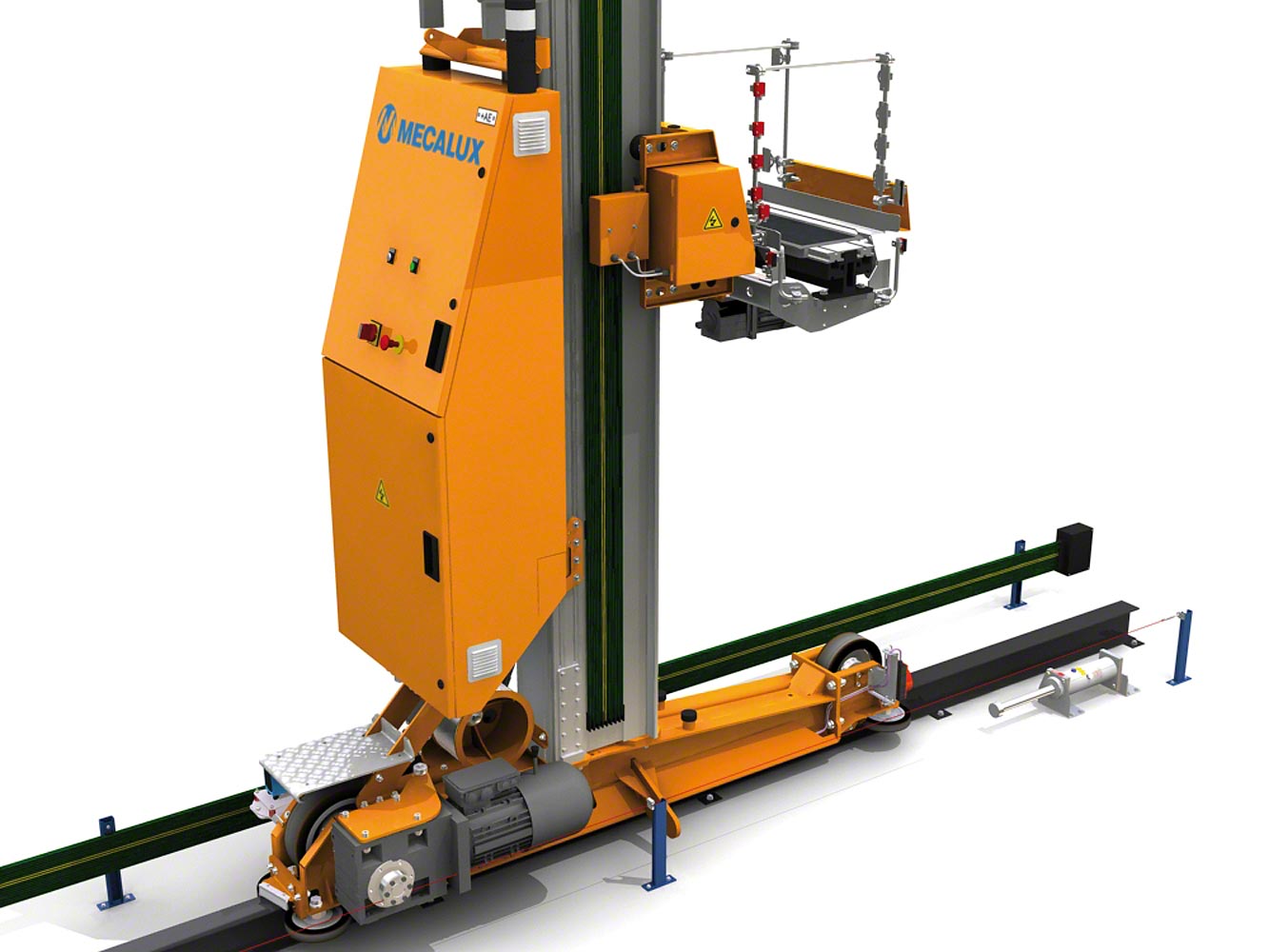

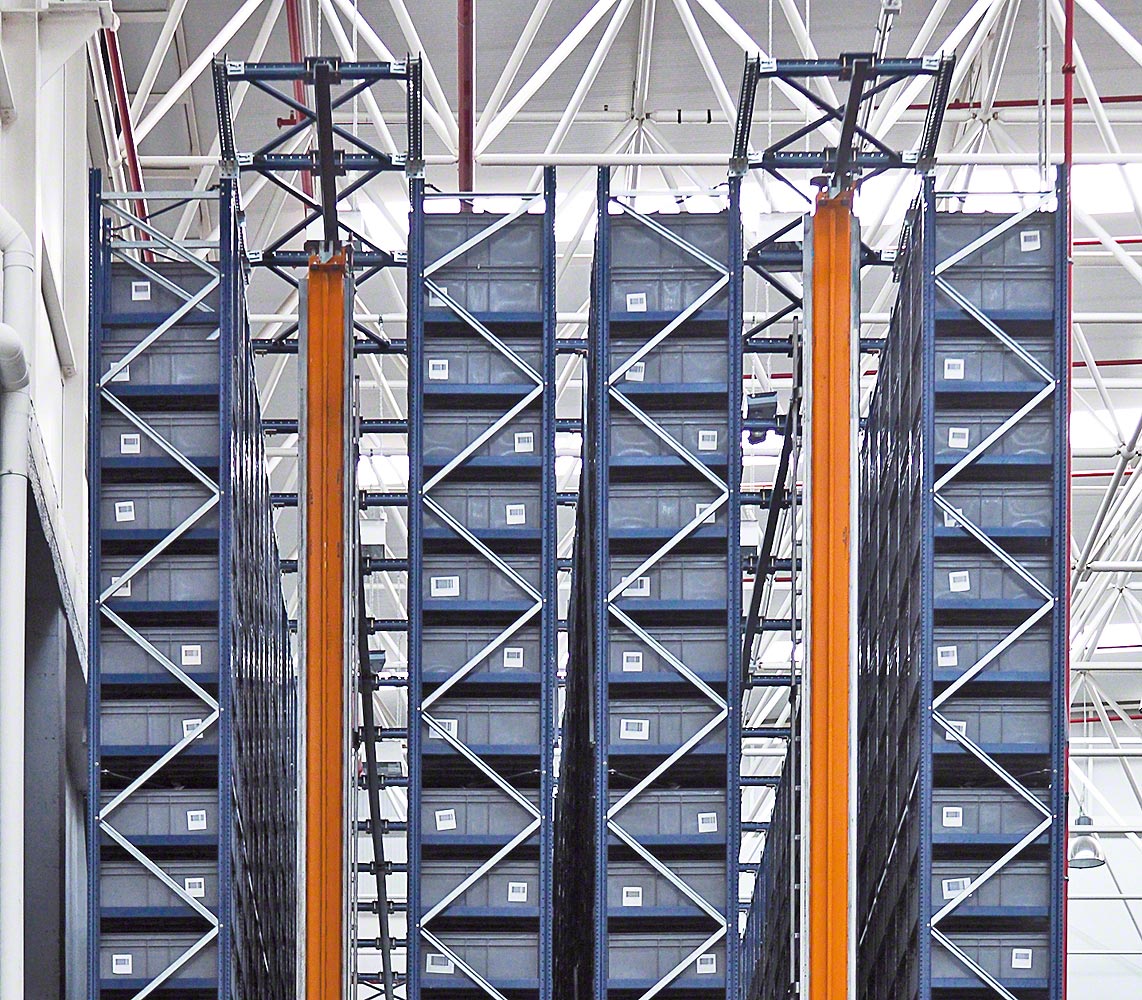

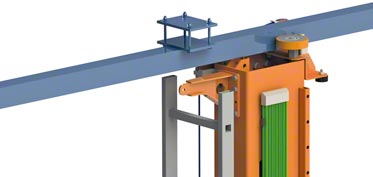

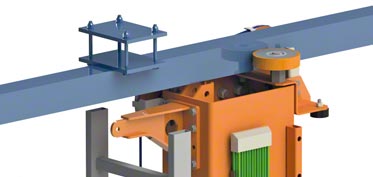

  • Oberes Kopfstück

    Es verbindet den Mast mithilfe von Gegenrädern mit dem oberen Profil und ermöglicht die sichere Fahrbewegung des Miniloads.

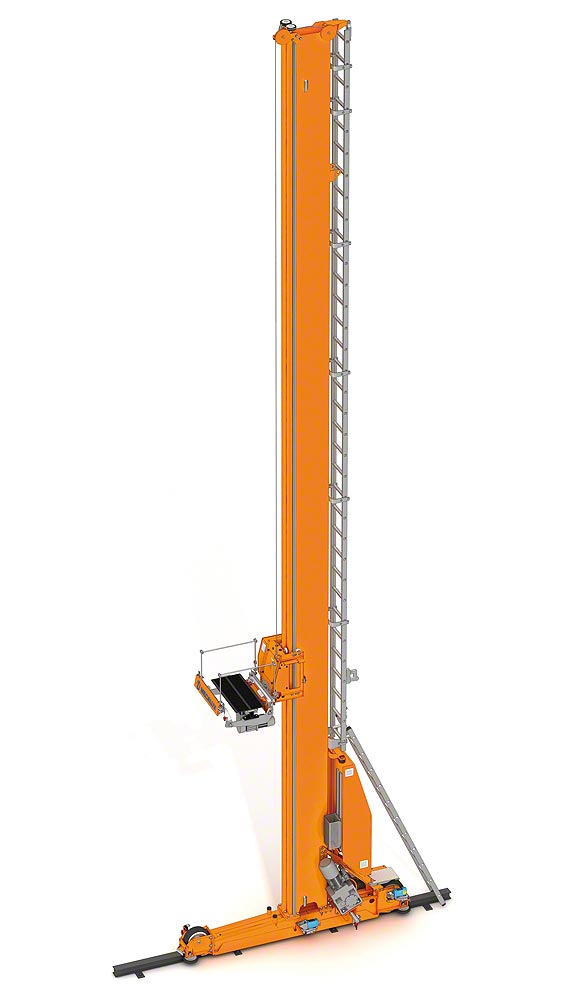

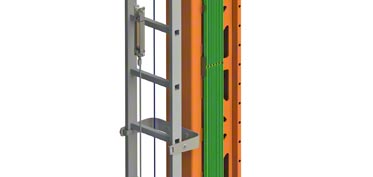

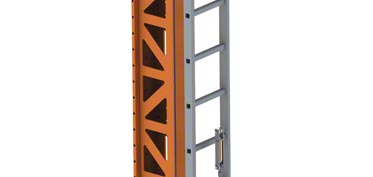

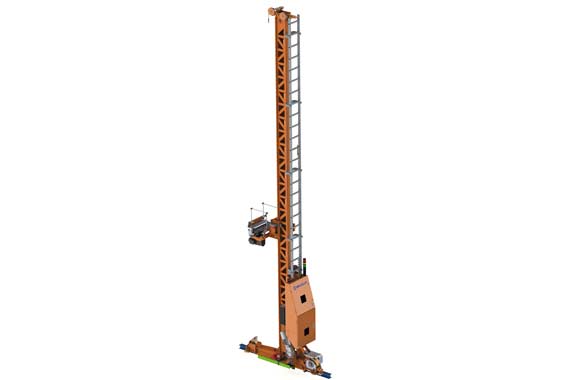

  • Mast

    Der Mast der Modelle für Lasten von 50 kg besteht aus perforiertem Stahl, während er bei Modellen für Lasten von mehr als 100 kg aus Strukturstahl besteht und über angeschweißte Profile verfügt, die den Schlitten bei der Hubbewegung führen.

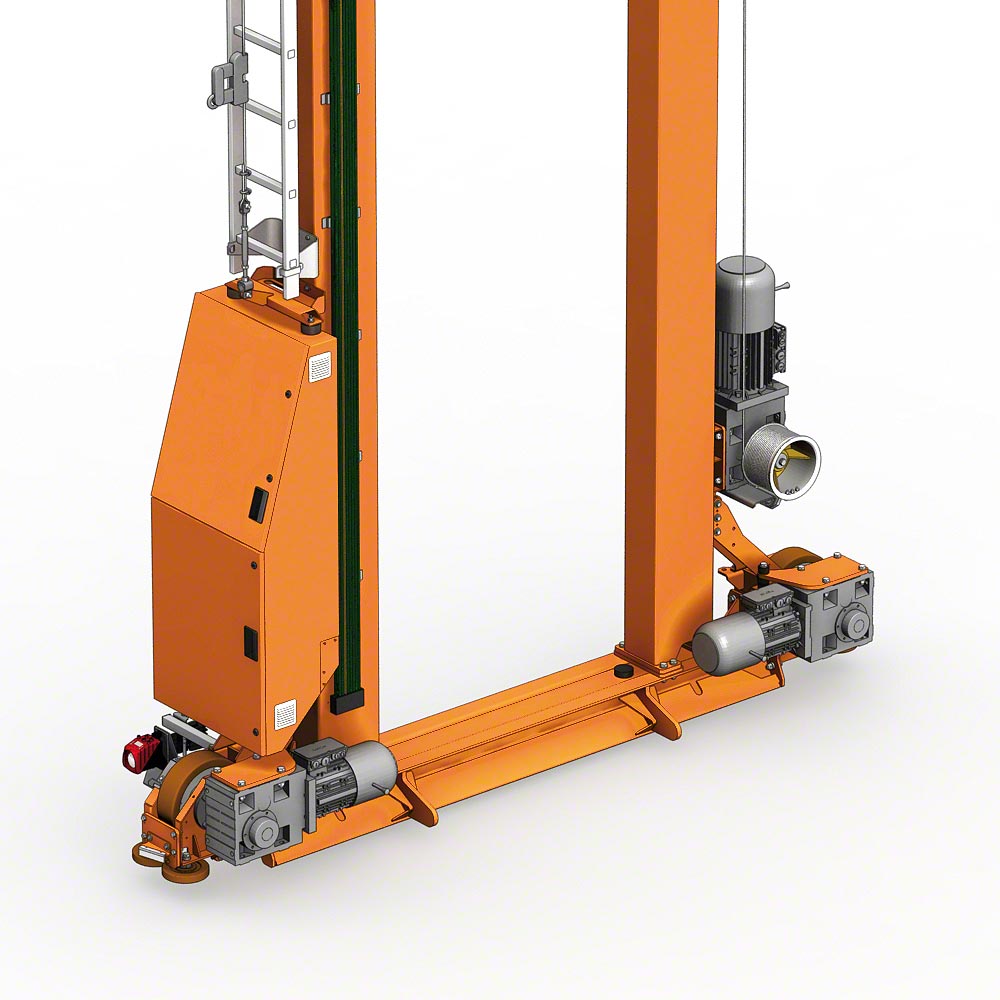

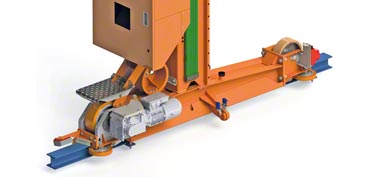

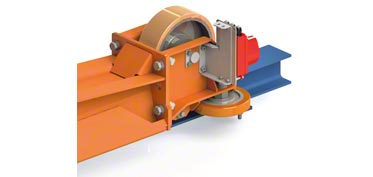

  • Unteres Kopfstück

    Seine Funktion besteht darin, das Gewicht des Masts, des Schlittens und der Last zu tragen und das Regalbediengerät für Behälter in Längsrichtung zu bewegen.

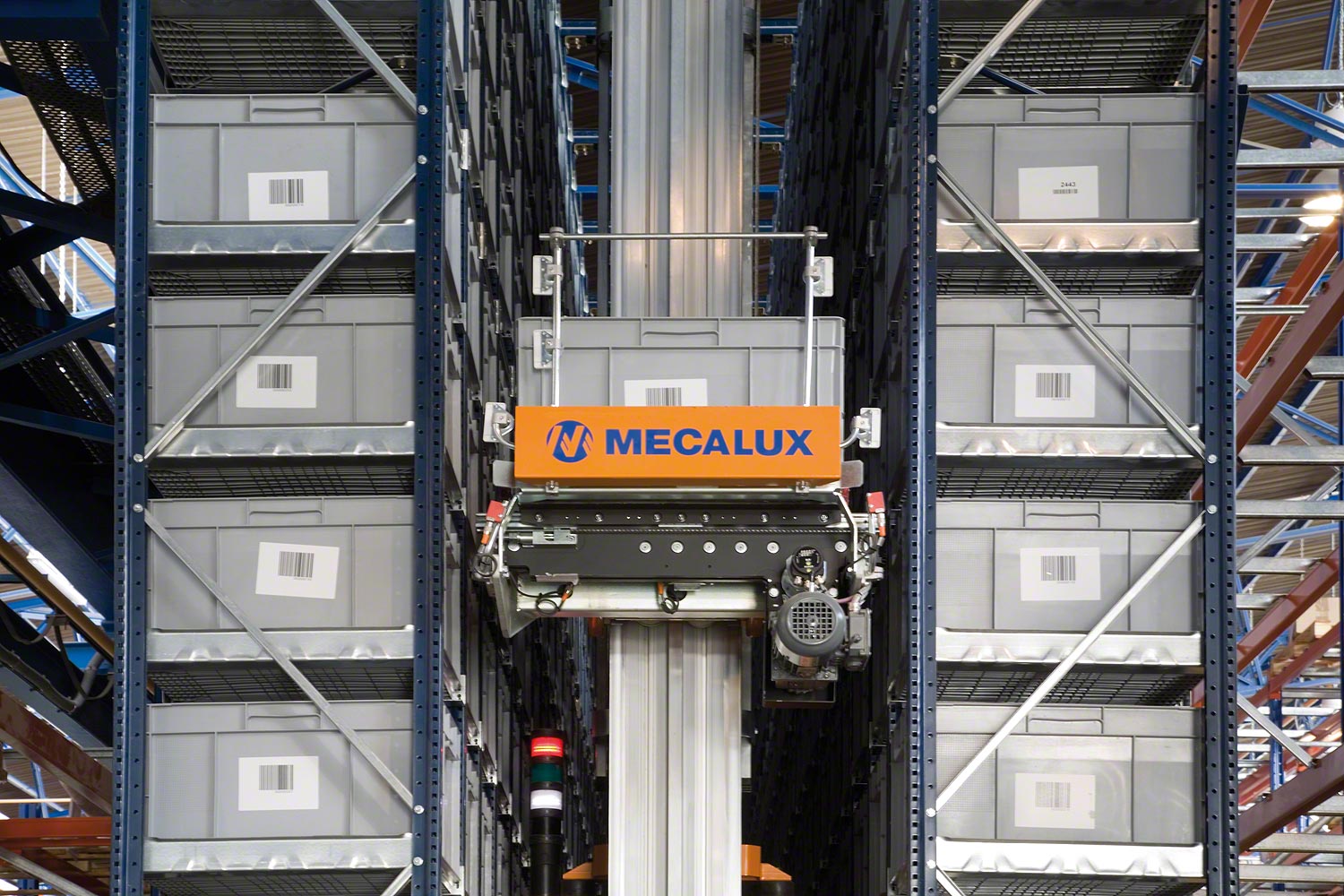

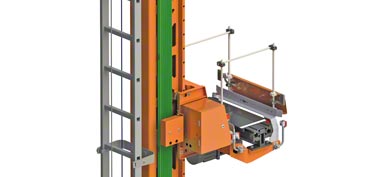

  • Schlitten

    Der Schlitten besteht aus dem Führungssystem und der Halterung für die Lastaufnahmemittel und dient zur Handhabung der Ladeeinheiten.

  • Lastaufnahmemittel

    Sie sind im Schlitten montiert und führen die Querbewegungen zur Entnahme und Platzierung der Behälter im Regal aus. Es kann sich um Gabeln, mit Riemen kombinierte Gabeln oder seitliche Greifer handeln.

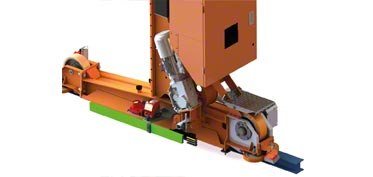

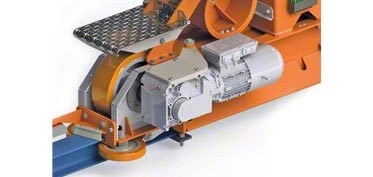

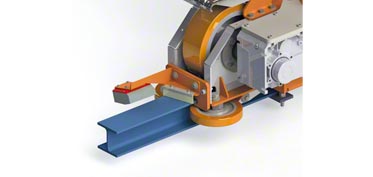

  • Fahrwerk

    Verantwortlich für die seitlichen Fahrbewegungen des auf einer Schiene geführten Regalbediengeräts innerhalb des Gangs.

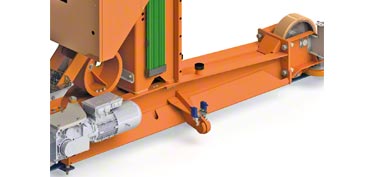

  • Hubwerk

    Bewegt den beweglichen Rahmen in senkrechter Richtung mithilfe eines verstärkten Stahlseils, eines Rollensystems und einer am unteren Kopfteil angebrachten Aufrolltrommel.

  • Laser-Entfernungsmesser

    Er stellt die genaue Position der Fahr- und Hubachse fest, um die korrekte Halteposition an jedem Stellplatz zu steuern.

  • Drahtloses Datenübertragungsgerät

    System zur optischen Datenübertragung mittels Infrarottechnik, die die dezentralen Peripheriegeräte, den PC / die SPS und die Geschwindigkeitsumrichter miteinander verbindet. Es verfügt über eine Reichweite von 240 m, eine Mindest-Übertragungsgeschwindigkeit von 1,5 Mbps und kann bei Temperaturen von bis zu -30 °C betrieben werden.

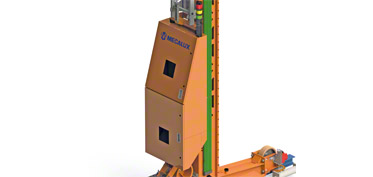

  • Schaltkasten

    Er befindet sich an der Rückseite des Masts und ermöglicht die Steuerung des Miniloads als unabhängige Einheit.

  • Stromanschluss

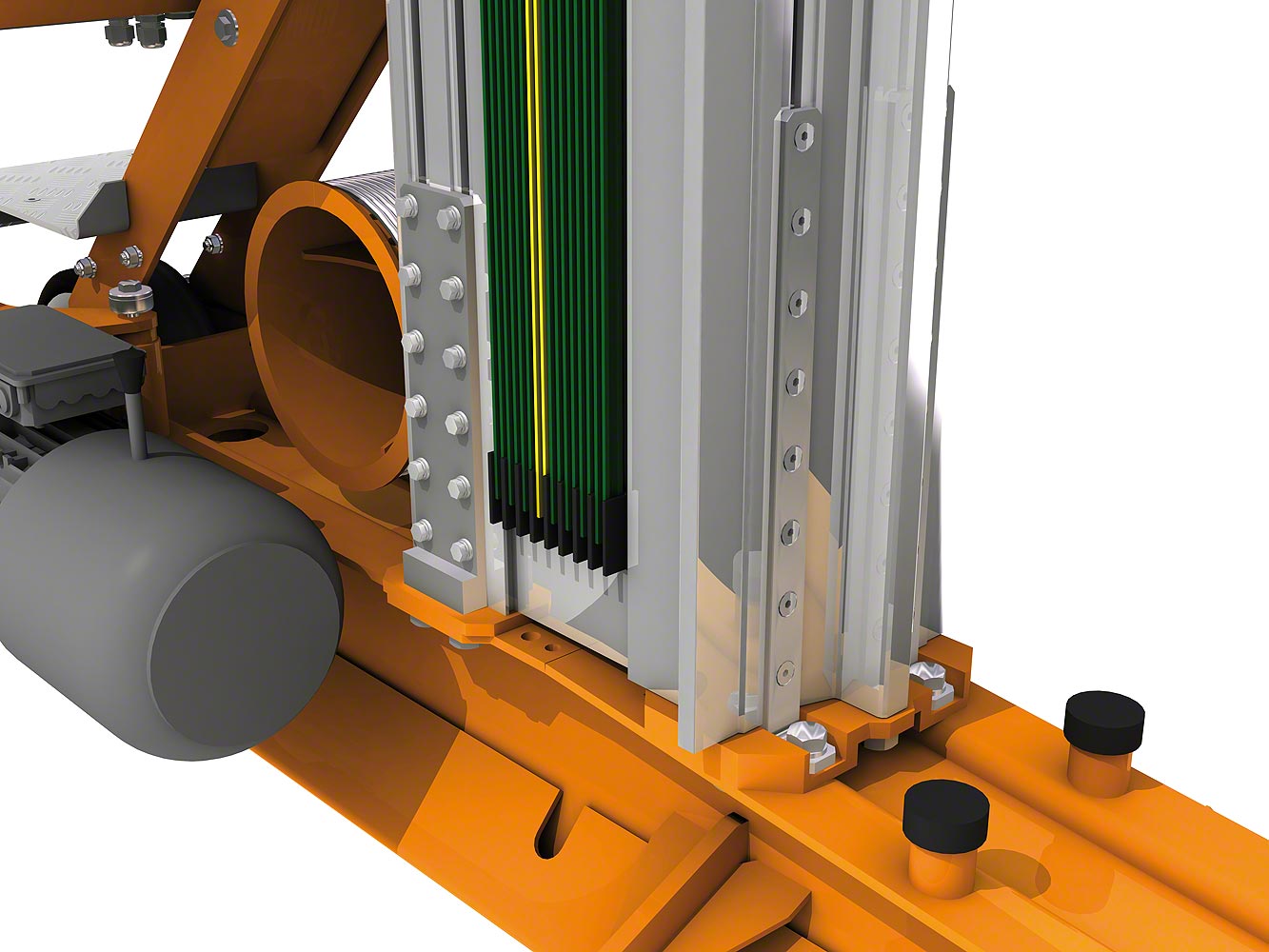

    Das Regalbediengerät für Behälter verwendet offene Leitungen und Gleitschuhe zur Stromaufnahme.

  • Untere Schiene

    Sie ist mithilfe von Auflageplatten und Verankerungsbolzen auf dem Betonboden befestigt.

  • Obere Schiene

    Die obere Führungsschiene wird mithilfe von verschweißten Justierungsplatten an den oberen Verbindungsprofilen des Regalkörpers befestigt.

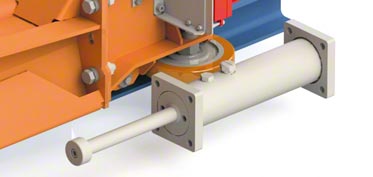

  • Anschlag am Gangende

    Hierbei handelt es sich um mechanisch-hydraulische Anschläge an den Gangenden, die so berechnet sind, dass sie die gesamte Stoßkraft des Regalbediengeräts aufnehmen können, wenn sich dieses mit maximaler Fahrgeschwindigkeit bewegt.

nach oben

Galerie

Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter Regalbediengeräte für Behälter

Sicherheit

Eine leistungsstarke Steuerungssoftware und verschiedene mechanische und elektronische Vorrichtungen sorgen gemeinsam dafür, dass die Bewegungen des Regalbediengeräts für Behälter präzise durchgeführt werden und sicher sind, sowohl für die Lagerarbeiter als auch für die Ware und das System selbst.

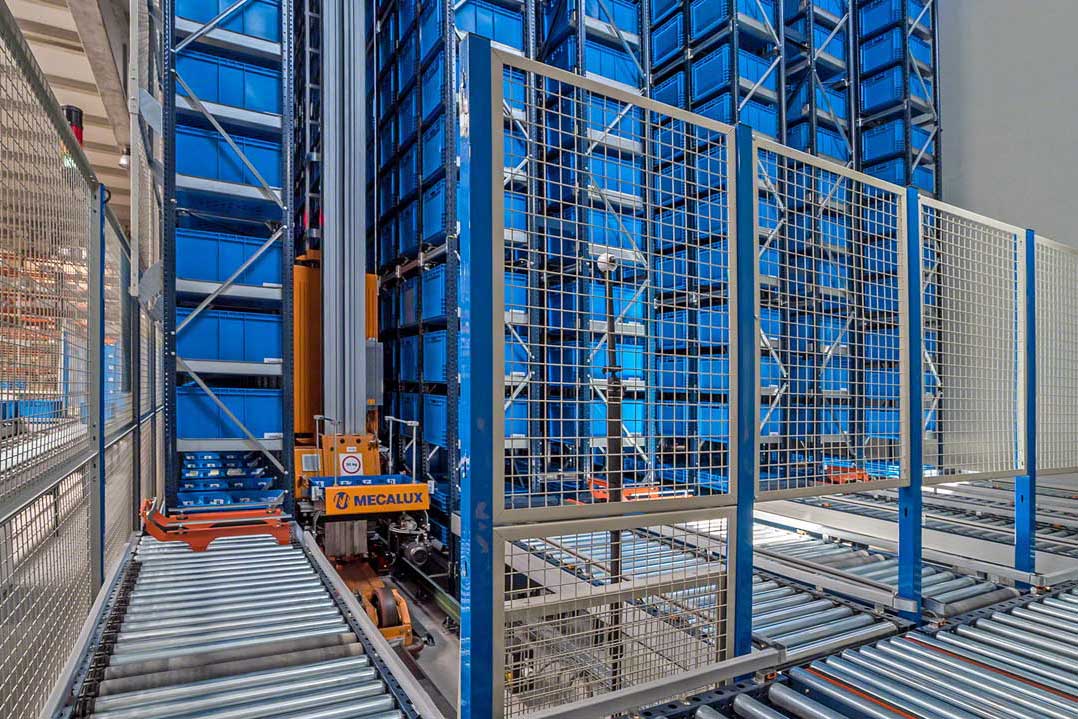

  • Sicherheit der Lagerarbeiter: Offene Flächen werden durch Metallgitterabsperrungen gesichert, um den Kontakt der Lagerarbeiter mit in Bewegung befindlichen Elementen zu verhindern. Beim Öffnen der Türen zum Gang wird die Bewegung der Geräte sofort gestoppt. Dadurch wird die Sicherheit der Lagerarbeiter gewährleistet, genauso wie durch die ergonomische Position der Kommissionierplätze.
  • Sicherheit der Ware: Die Unzugänglichkeit der Ware für unbefugte Personen, die Verringerung des Warenschwunds aus unbekanntem Grund, die Aufrechterhaltung des einwandfreien Zustands der Ware, die Verringerung von Schäden durch falsche Handhabung und die Reduzierung von Zwischenkontrollen tragen zur Sicherheit der Ware bei.
  • Sicherheit des Regalbediengeräts: Das Miniload von Mecalux ist mit verschiedenen speziellen Sicherheitselementen ausgestattet, die den perfekten Betrieb des gesamten Systems gewährleisten, z. B. mechanisch-hydraulische Anschläge an den Gangenden, Leistungsschutzschalter und Thermosonde an den Motoren, Intensitätsbegrenzer für die Motoren usw.
