Hochregallager in Silobauweise

Hochregallager in Silobauweise

Bei diesem umfassenden Lagersystem tragen die Regale die Struktur des Lagers. Optimale Nutzung der verfügbaren Fläche, Kosteneinsparungen und schnellere Projektabwicklung.

Das Produkt

Selbsttragend: große Höhe und maximale Lagerkapazität

Hochregallager in Silobauweise (Silos) sind Gebäude, deren wichtigstes Bestandteil die Regale selbst sind. Sie tragen nicht nur die Last der eingelagerten Ware, sondern auch das Dach und die Seitenverkleidungen. Zudem sind sie so konzipiert, dass sie äußeren Einwirkungen, wie Wind standhalten. Aus diesem Grund sind die erforderlichen Bauarbeiten minimal, was die Montage beschleunigt und die Kosten im Vergleich zu herkömmlichen Bausystemen senkt.

Hochregallager in Silobauweise nutzen den verfügbaren Lagerraum optimal aus und können Höhen von bis zu 45 m erreichen. Sie zeichnen sich auch durch ihre Vielseitigkeit aus, da sie auf der Grundlage verschiedener Lagerlösungen konzipiert werden können: von konventionellen Regalen oder Kompaktlagersystemen bis hin zu automatischen Systemen. Mecalux begleitet den Kunden während des gesamten Projekts, von den ersten Berechnungen und der Entwurfsphase bis zur Inbetriebnahme des Lagers.

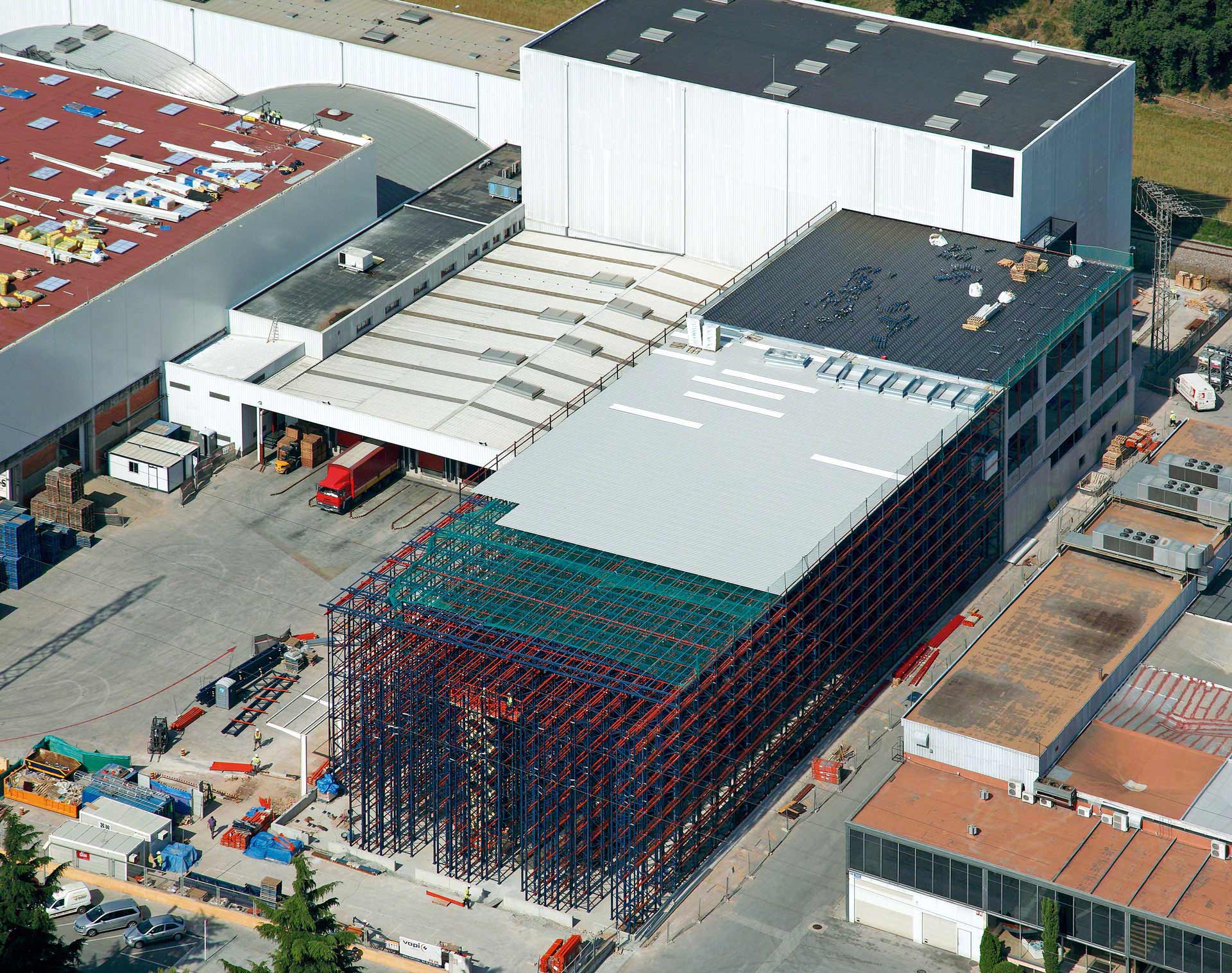

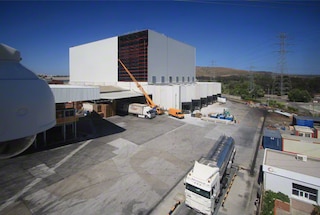

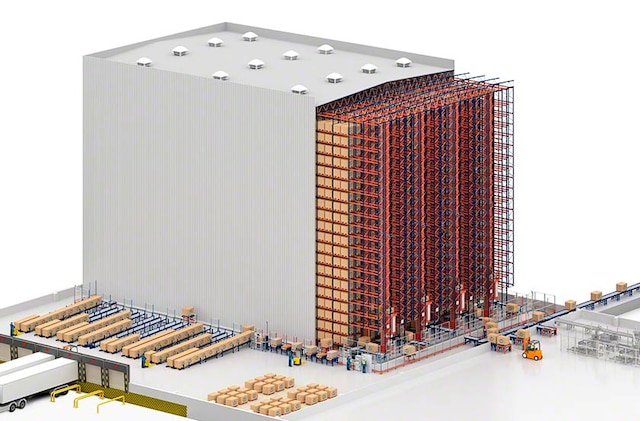

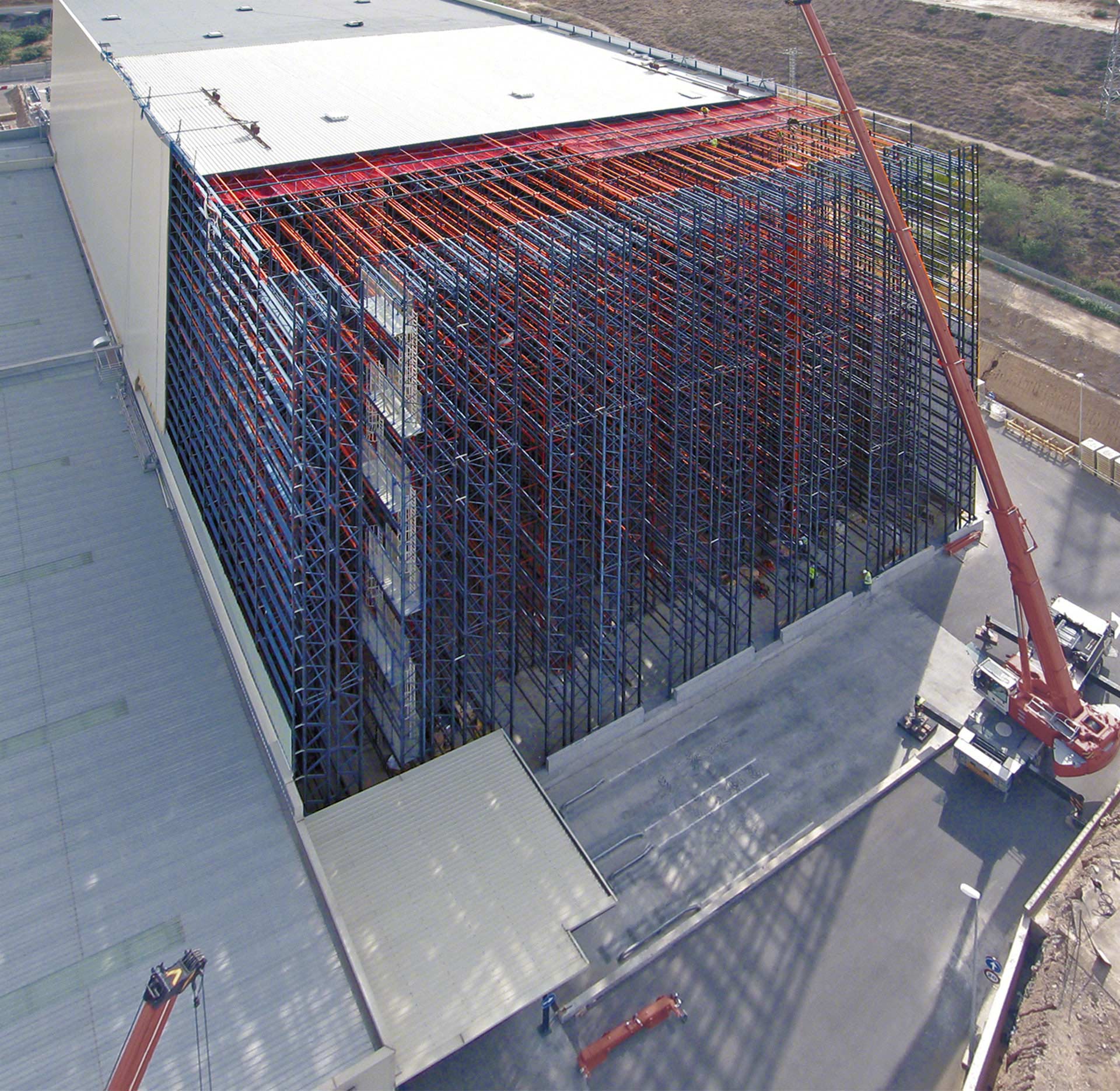

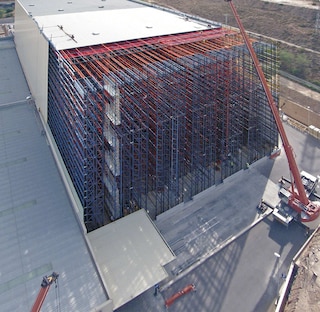

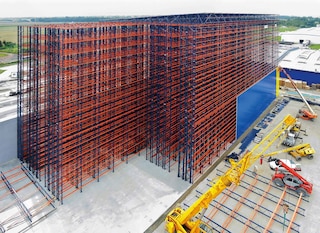

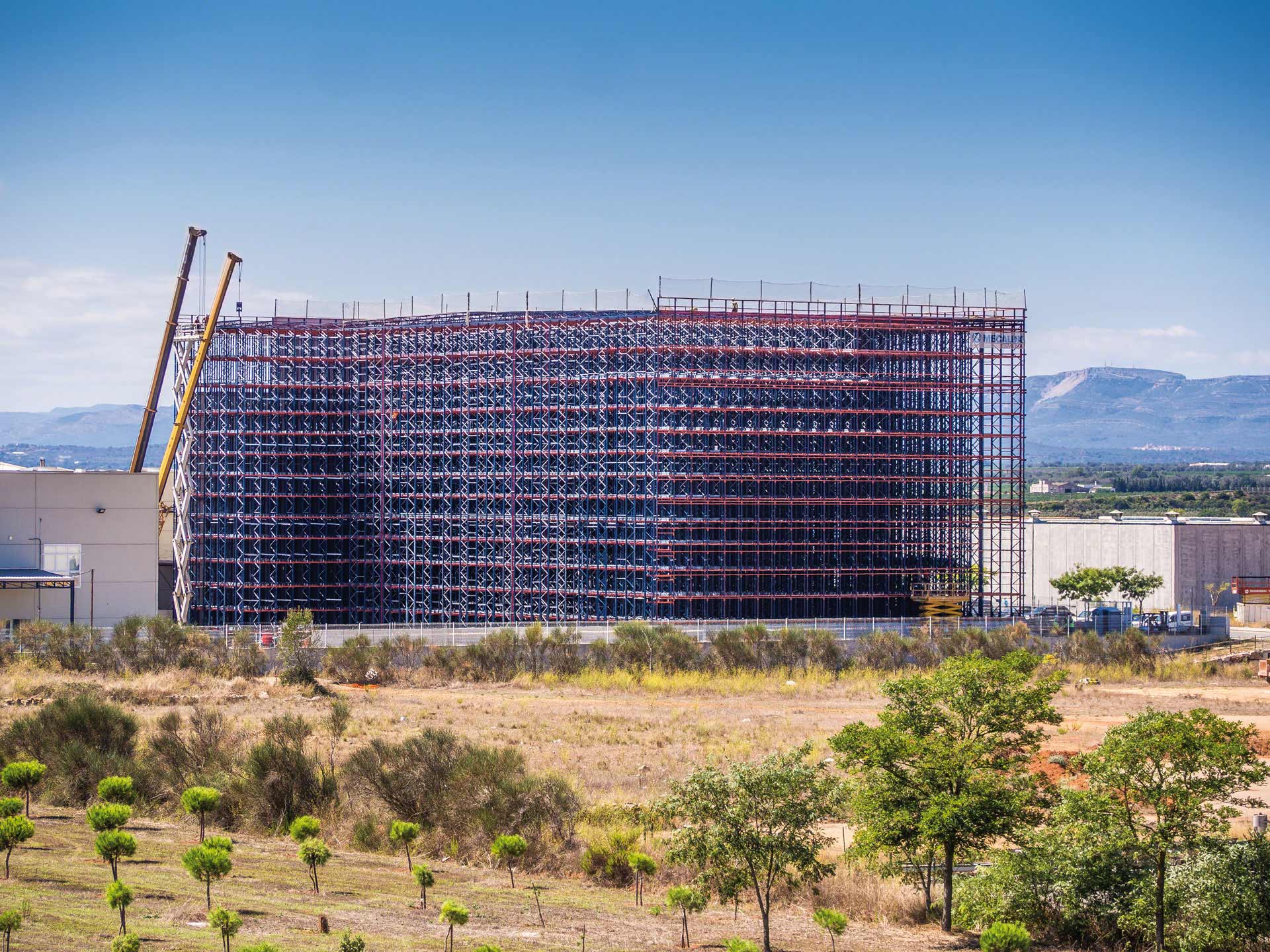

Die Regale tragen die Struktur des Hochregallagers in Silobauweise

Vorteile der Hochregallager in Silobauweise

  • Schnelle und einfache Bauweise: Die Bauzeit eines Hochregallagers ist kürzer als die eines herkömmlichen Lagers; außerdem sind nur minimale Bauarbeiten erforderlich.
  • Kosteneinsparungen: Im Vergleich zu Lagern herkömmlicher Bauweise ist der Investitionsbedarf geringer
  • Lagerung in großer Höhe: Die Lager können bis zu 45 m hoch gebaut werden, da die Höhe der selbsttragenden Regale nur durch die Vorschriften und die Reichweite der verwendeten Flurfördermittel begrenzt ist.
  • Optimale Flächennutzung: Das Lager wird zusammen mit den Regalen entworfen und nimmt nur den notwendigen Platz ein. Es bedarf keiner Zwischenpfeiler.
  • Maximale Vielseitigkeit: Je nach Anforderungsprofil können sie an unterschiedliche Lagerlösungen angepasst werden, angefangen mit Palettenregalen oder Kompaktregalen für den Einsatz von Flurfördermitteln bis hin zu vollständig automatisierten Lagersystemen.
  • Lagerung bei niedrigen Temperaturen: Diese Konstruktionslösung kann auch für die Installation von Kühl- und Tiefkühlhäusern für die Lagerung von Waren verwendet werden.
  • Widerstandsfähigkeit und Sicherheit: Hochregallager sind sehr robuste Konstruktionen, die äußeren Einwirkungen, wie Wind, Schneelast und seismischen Aktivitäten standhalten können.
  • Demontierbar: Da die Struktur im Wesentlichen aus Regalen besteht, deren Elemente zusammengesetzt oder verschraubt sind, können sie leicht demontiert und zahlreiche Teile der Komponenten wiederverwendet werden.

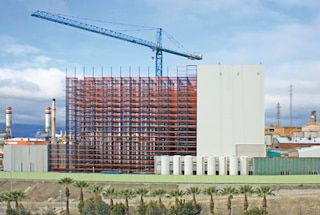

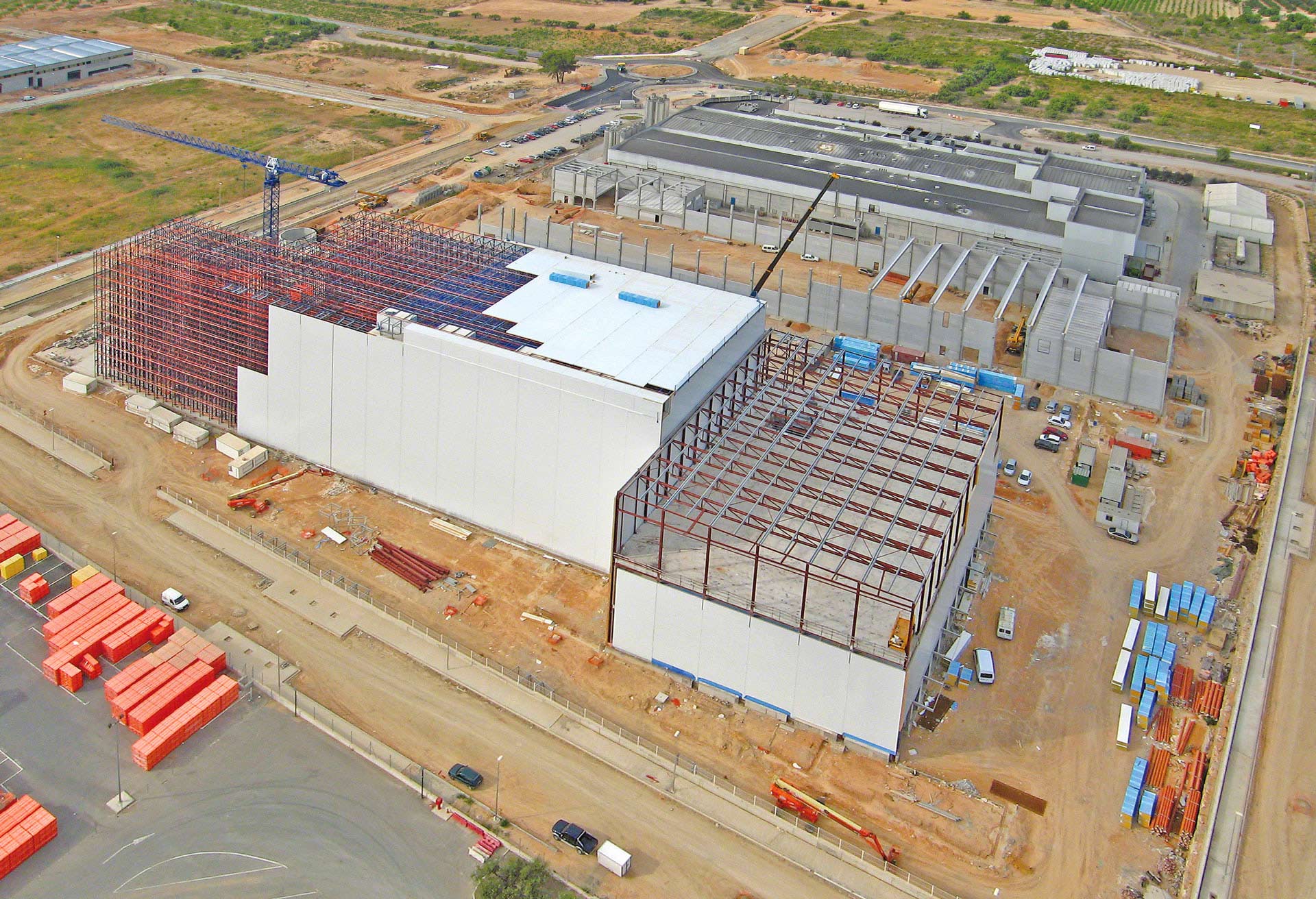

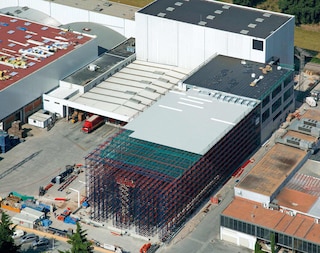

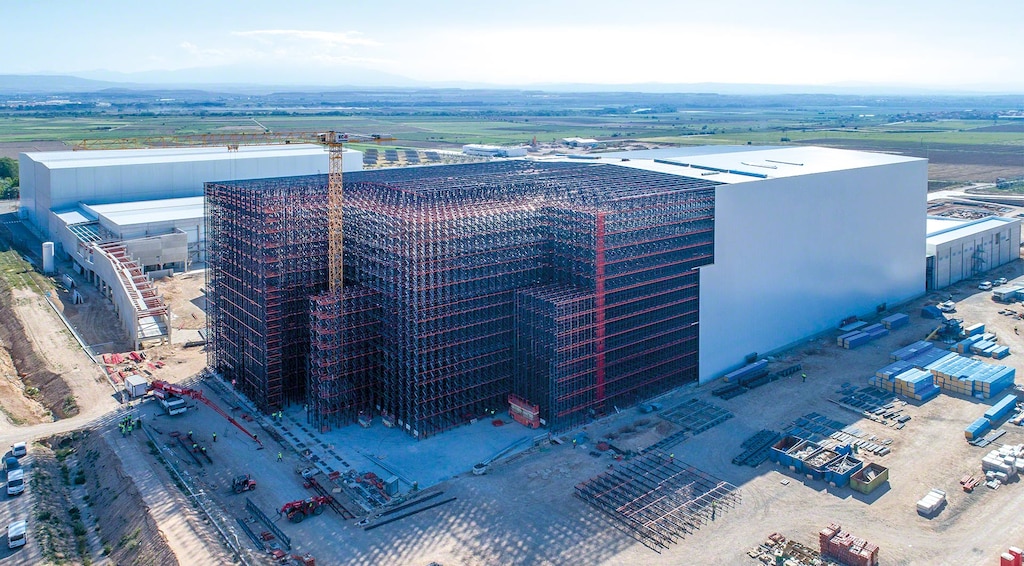

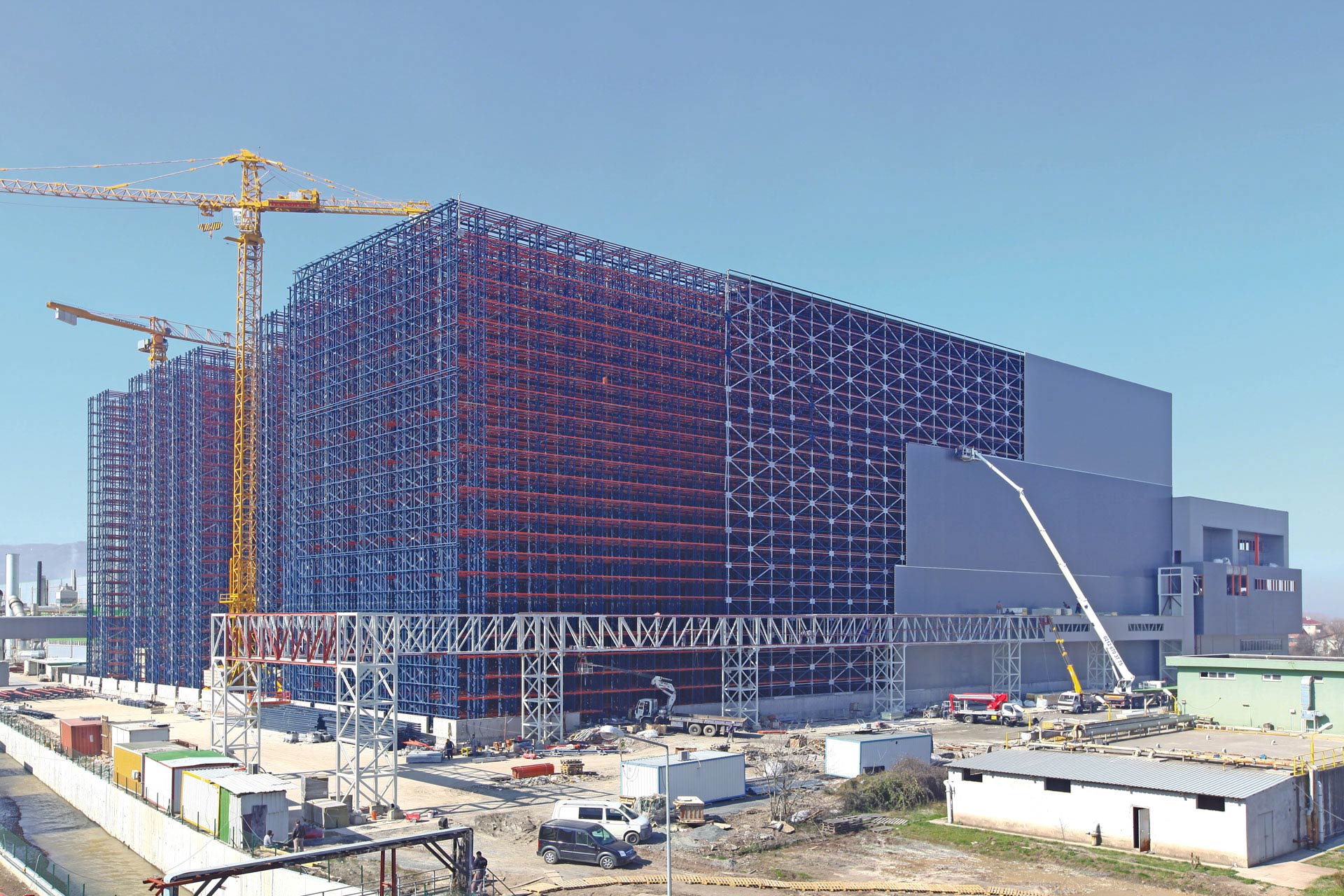

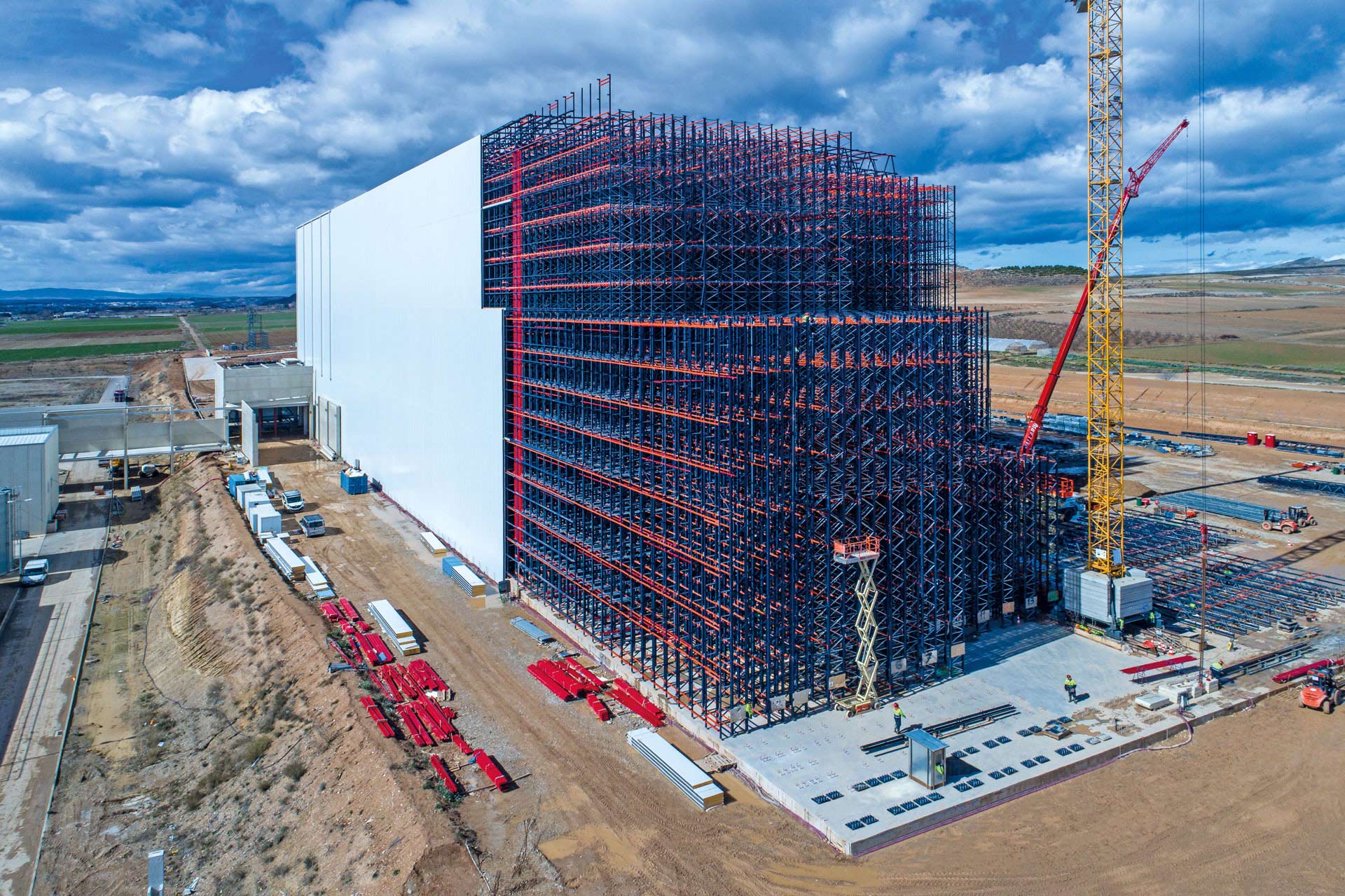

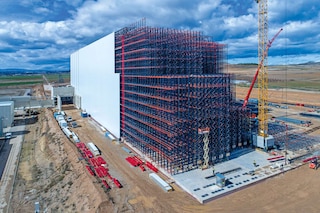

Hochregallager in Silobauweise können bis zu 45 m hoch gebaut werden

Mit dem von Mecalux installierten Hochregallager können wir auf nur 3.500 m² bis zu 15.000 Paletten lagern, was in einem herkömmlichen Lager unmöglich wäre

Würth
Pedro Montenegro Logistikleiter in Spanien
Würth
(Agoncillo, Spanien)

Varianten der Hochregallager in Silobauweise

Das selbsttragende Lagersystem passt sich vielfältigen Kundenbedürfnissen und operativen Anforderungen an.

Die Struktur eines selbsttragenden Lagers kann auf der Grundlage einer breiten Palette an Lagerlösungen entworfen werden. Diese Palette umfasst sowohl konventionelle Regale oder Kompaktlagersysteme als auch automatische Systeme unter Einsatz von Robotern zur Handhabung der Lasten.

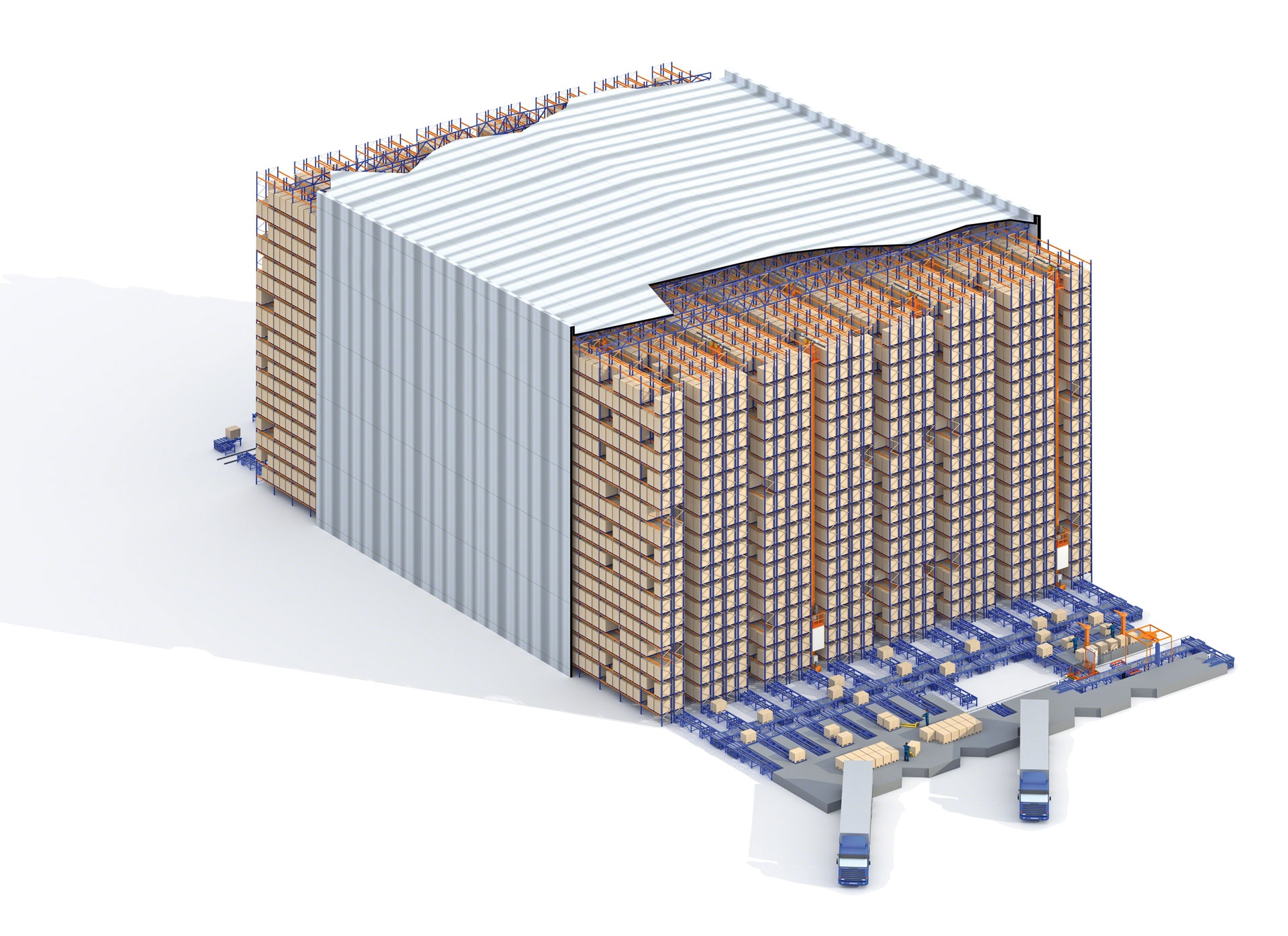

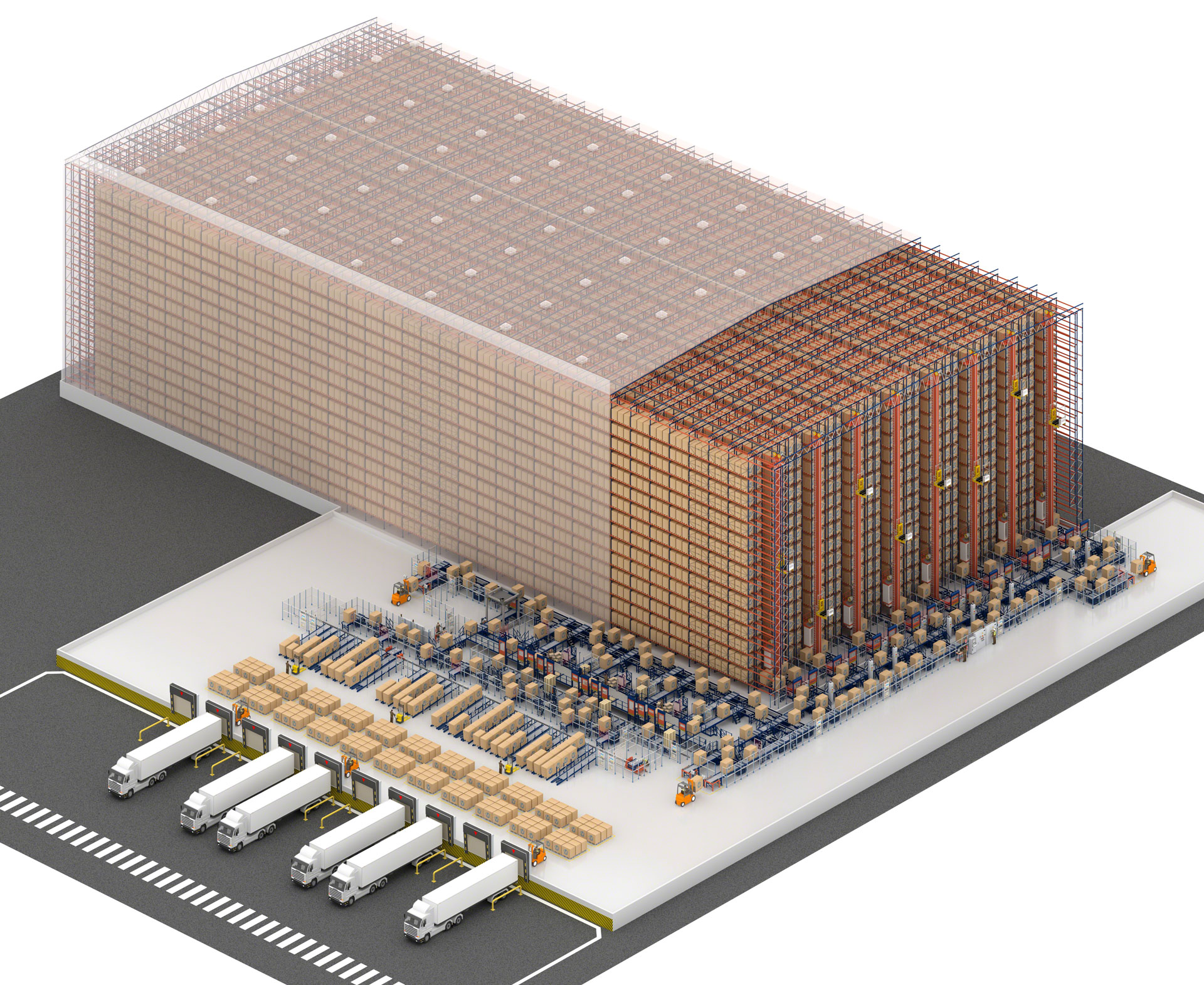

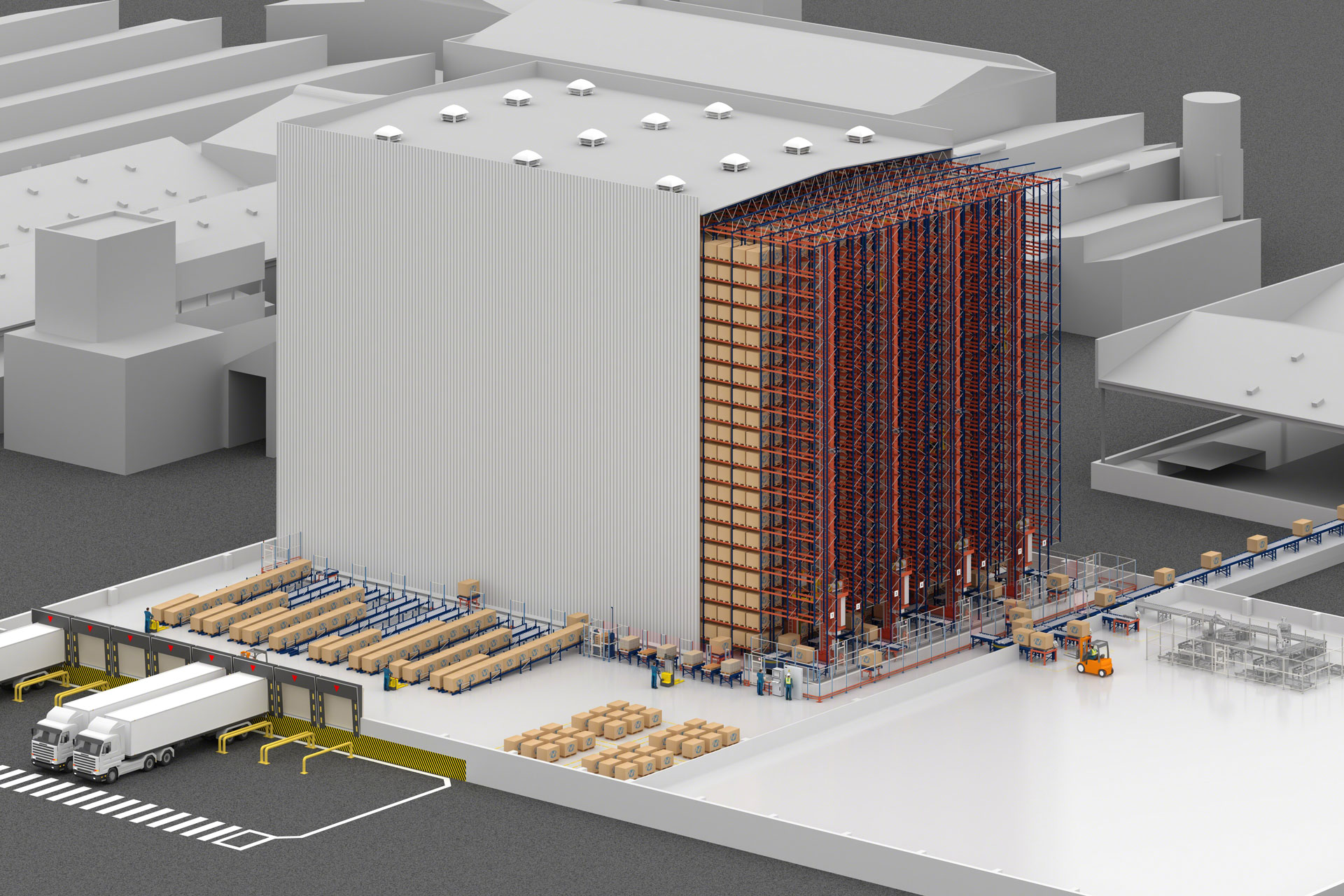

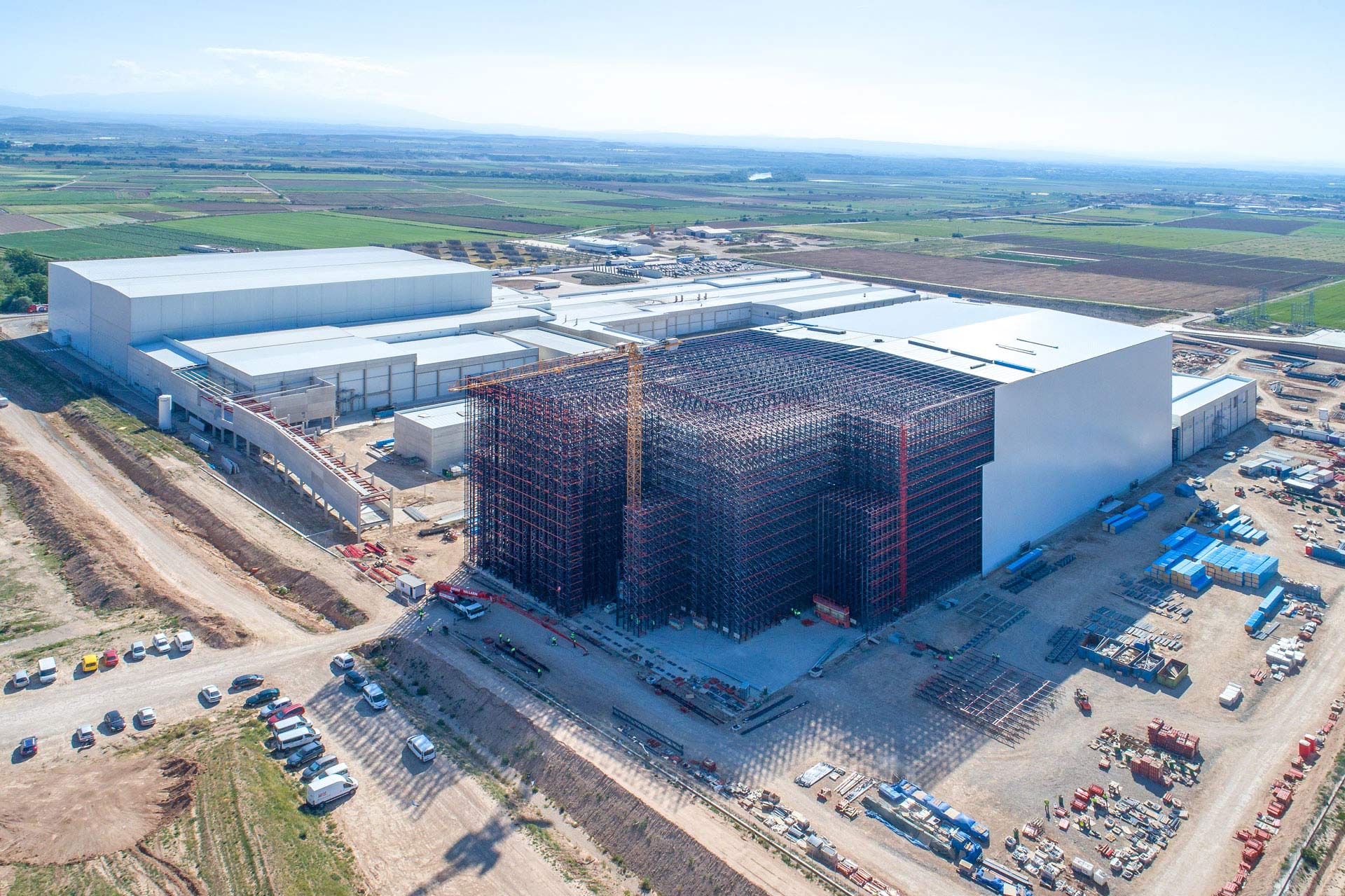

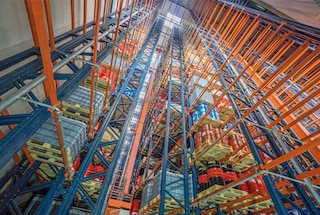

Selbsttragende Lagersysteme mit automatisierten Lagerlösungen erreichen große Höhen

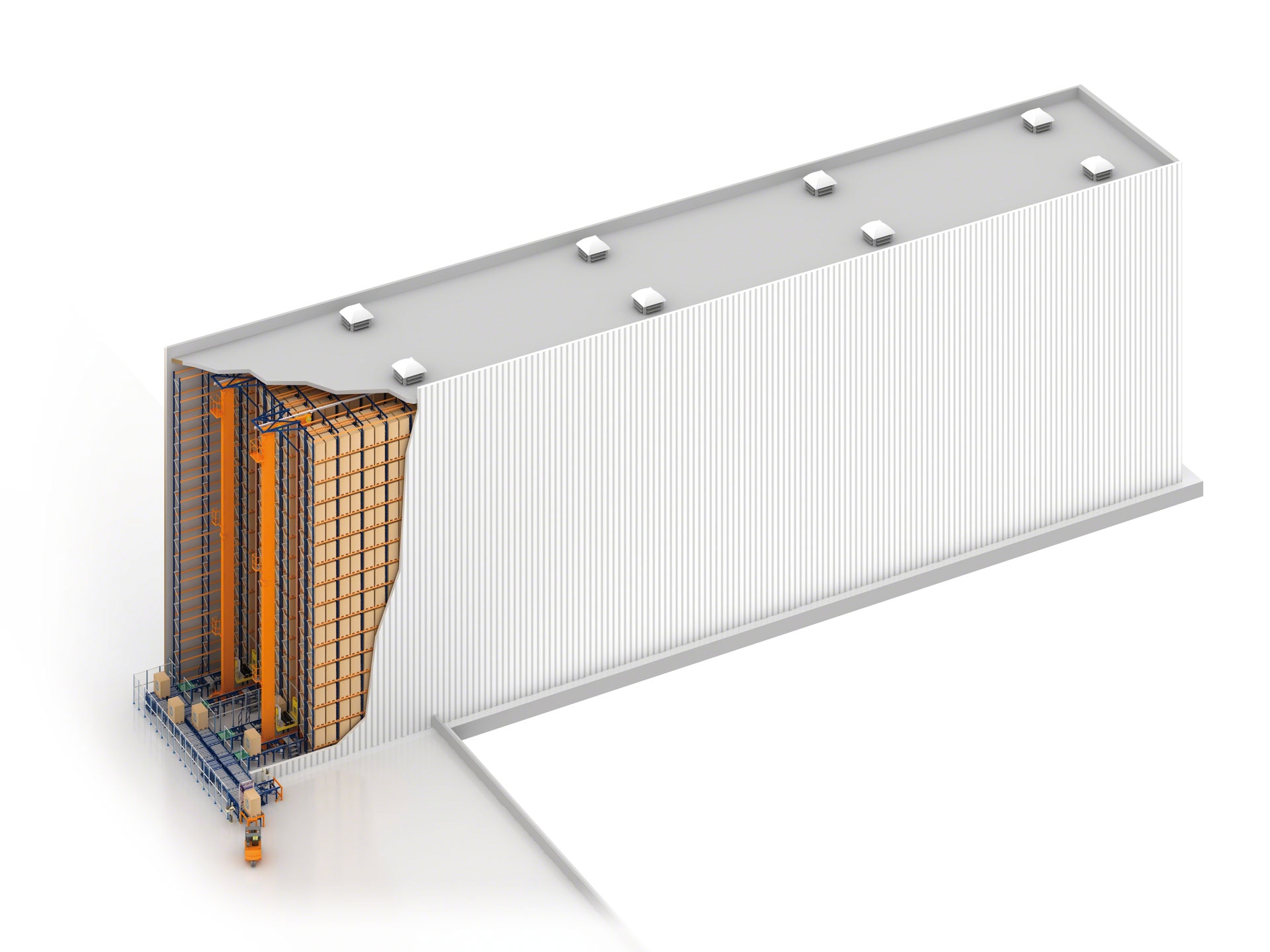

Automatische Hochregallager in Silobauweise

Bei automatischen Hochregallagern mit automatisierten Lagerlösungen wie Regalbediengeräte für Paletten wird der verfügbare vertikale Raum maximal ausgenutzt, da sie eine Höhe von bis zu 45 m erreichen können.

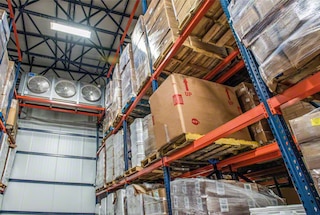

In Hochregallagern können Kühl- und Tiefkühllager integriert werden

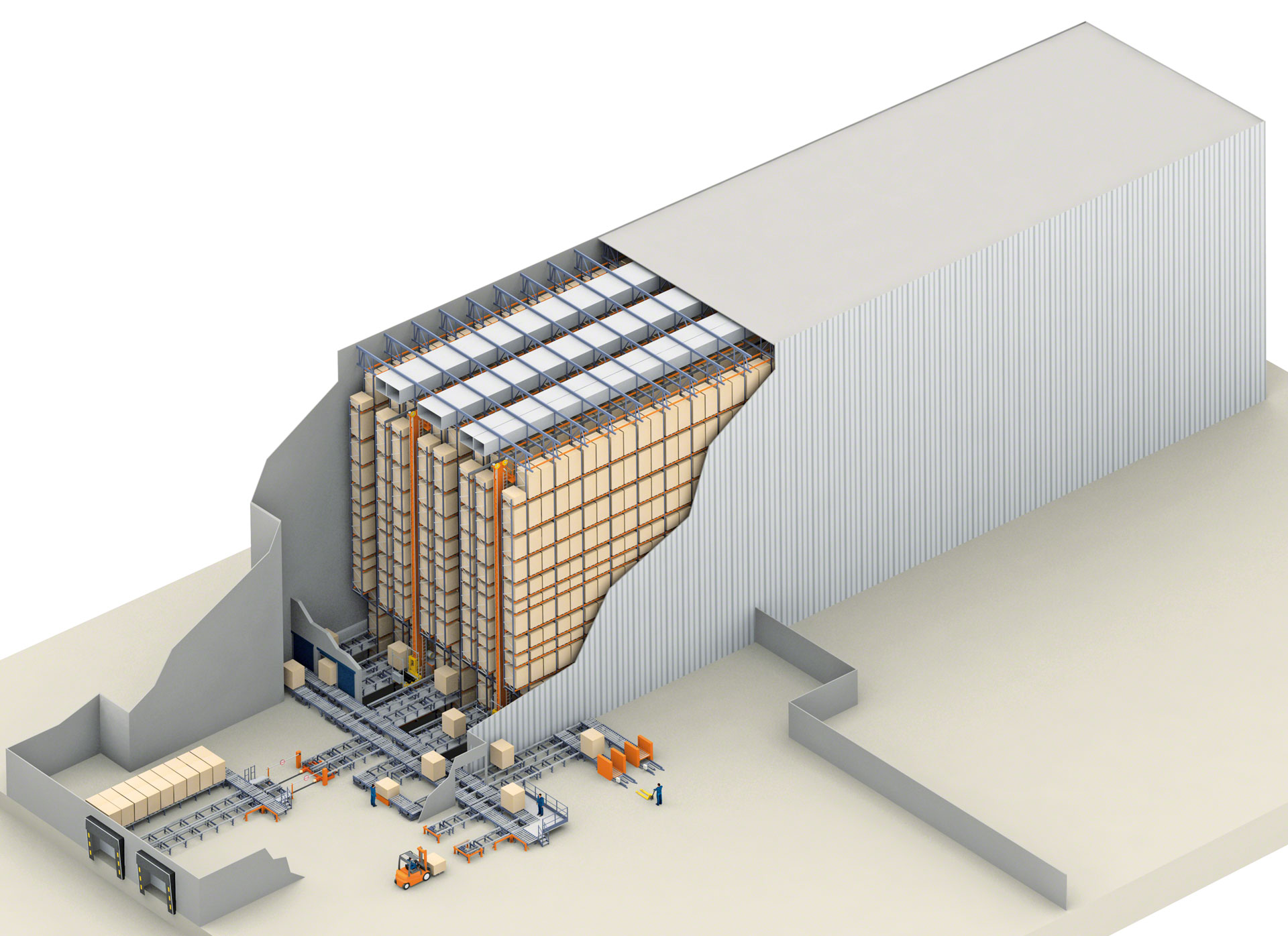

Hochregallager in Silobauweise im niedrigen Temperaturbereich

Das selbsttragende Bausystem wird auch für die Planung und Montage von Kühl- und Tiefkühlhäusern für die Lagerung von Waren bei niedrigen Temperaturen verwendet. Diese Lager können mit manuellen oder automatisierten Lagerlösungen kombiniert werden.

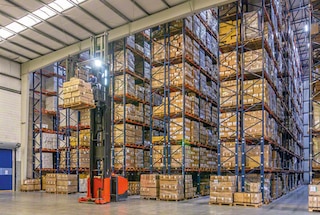

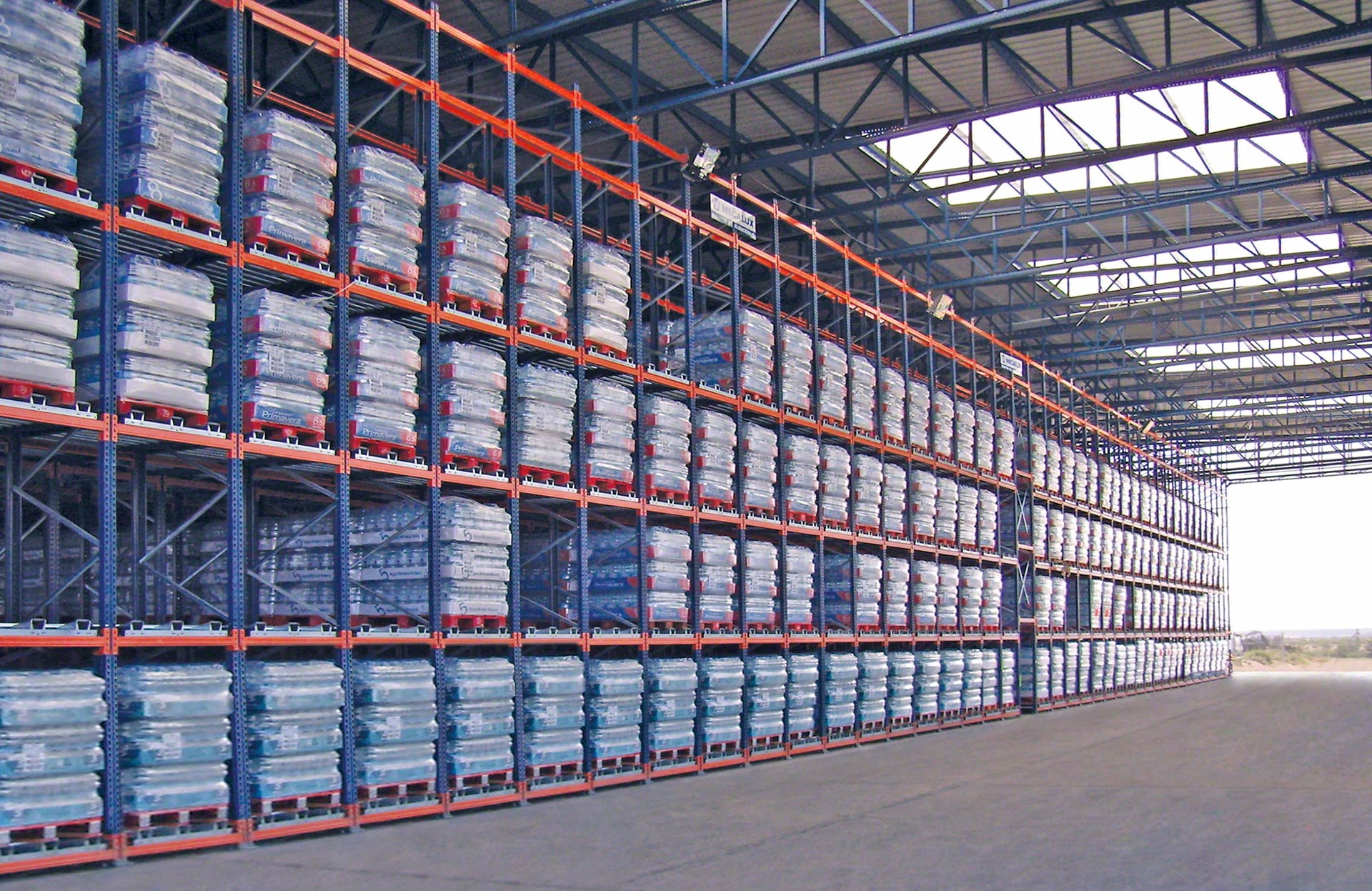

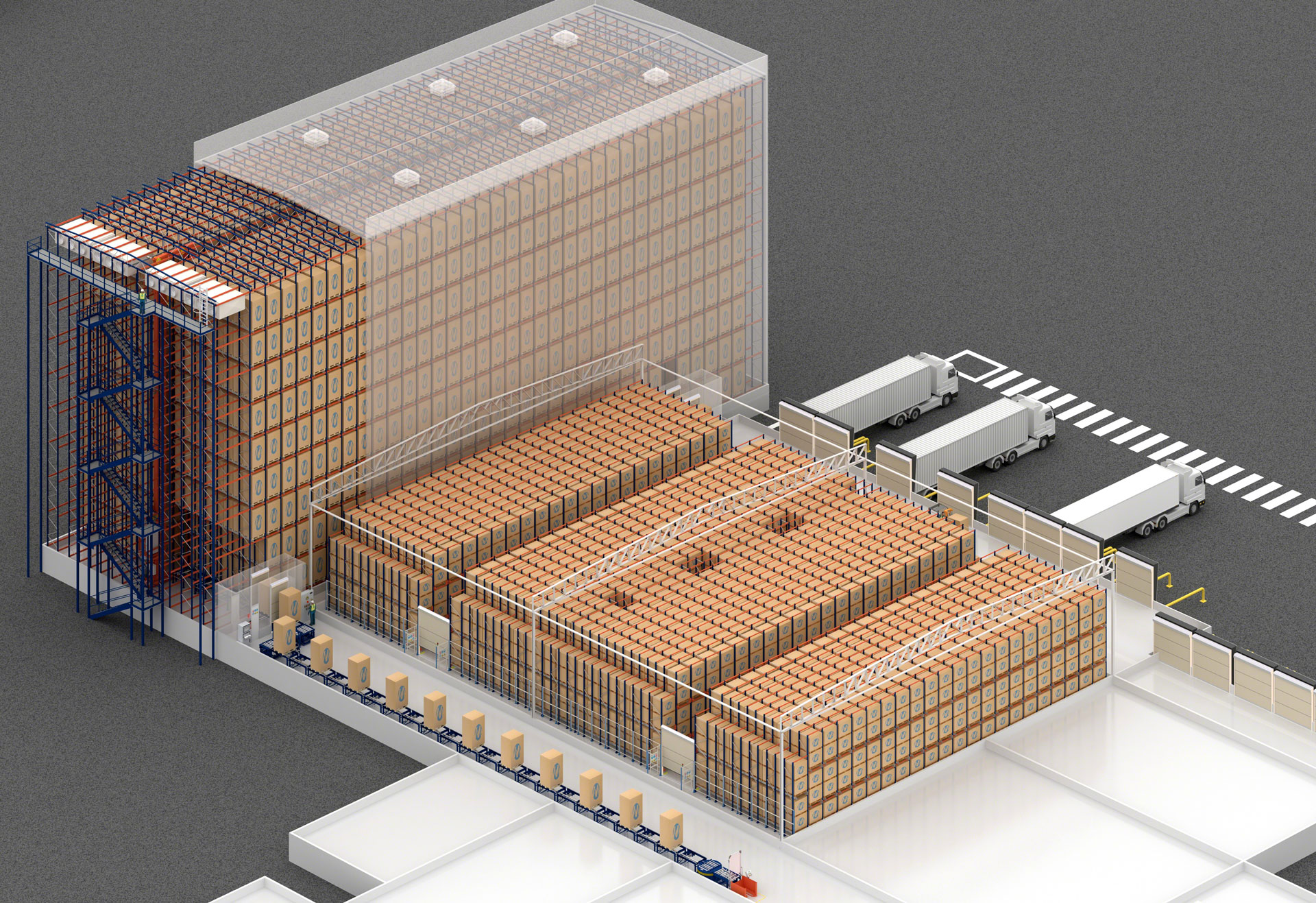

Es ist möglich, Lagerhallen mit konventionellen oder kompakten, verkleideten Regalen zu gestalten

Manuelle Hochregallager in Silobauweise

Hochregallager, in denen Flurfördermittel zum Einsatz kommen. Sie können mit konventionellen Regalen (einfacher oder doppelter Tiefe) oder Kompaktlagersystemen (Einfahrregale, Push-Back, Durchlaufregale oder das Pallet-Shuttle-System) kombiniert werden. Ihre Höhe richtet sich nach der Reichweite der eingesetzten Gabelstapler.

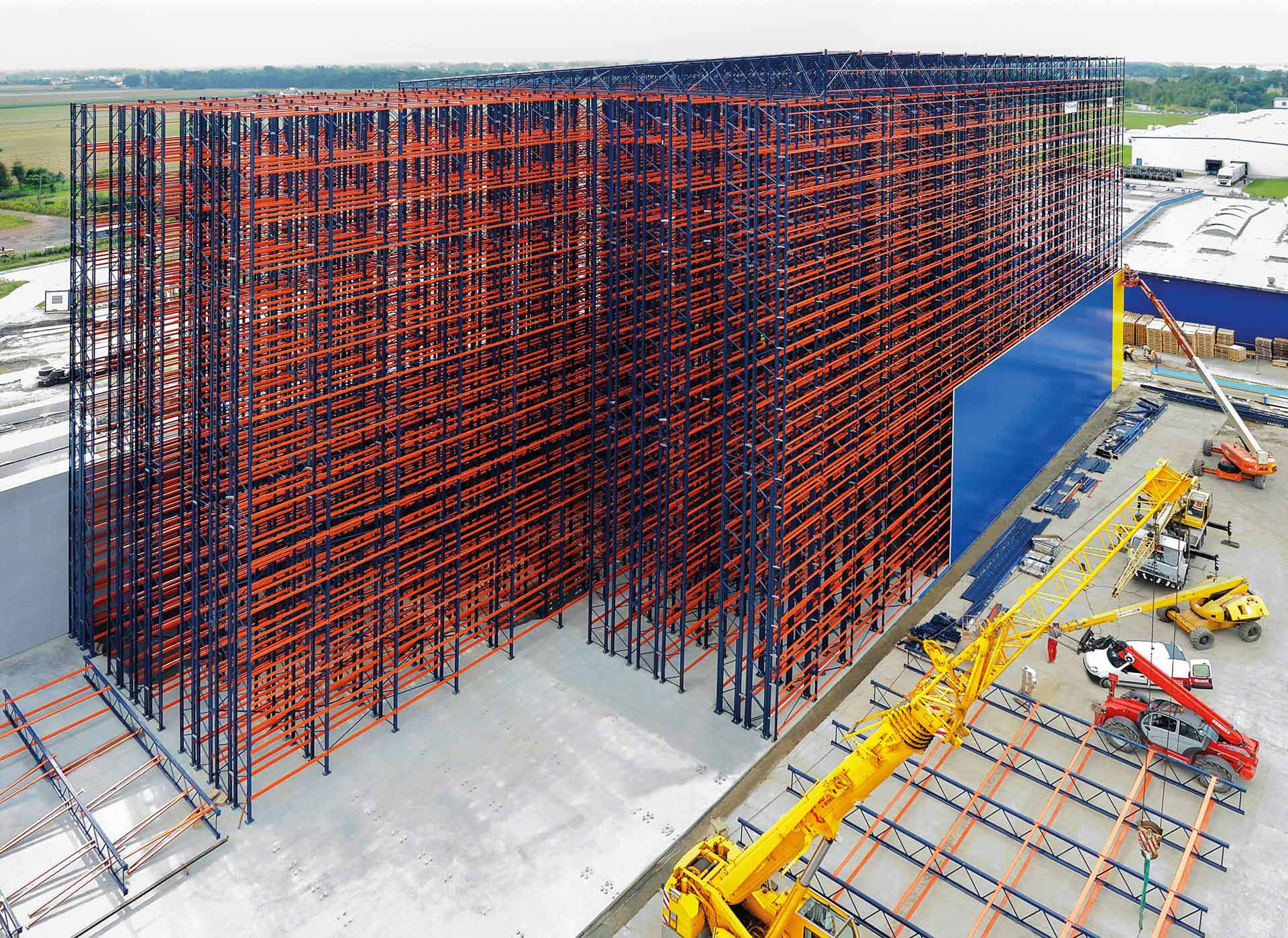

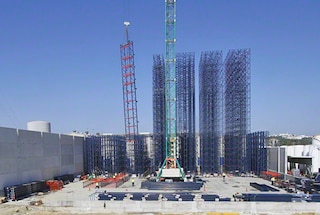

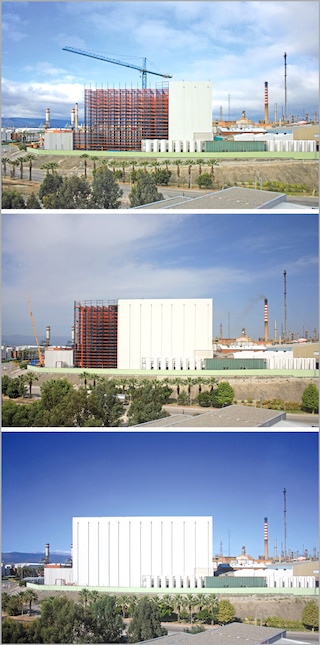

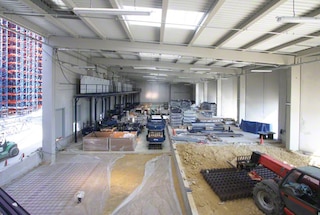

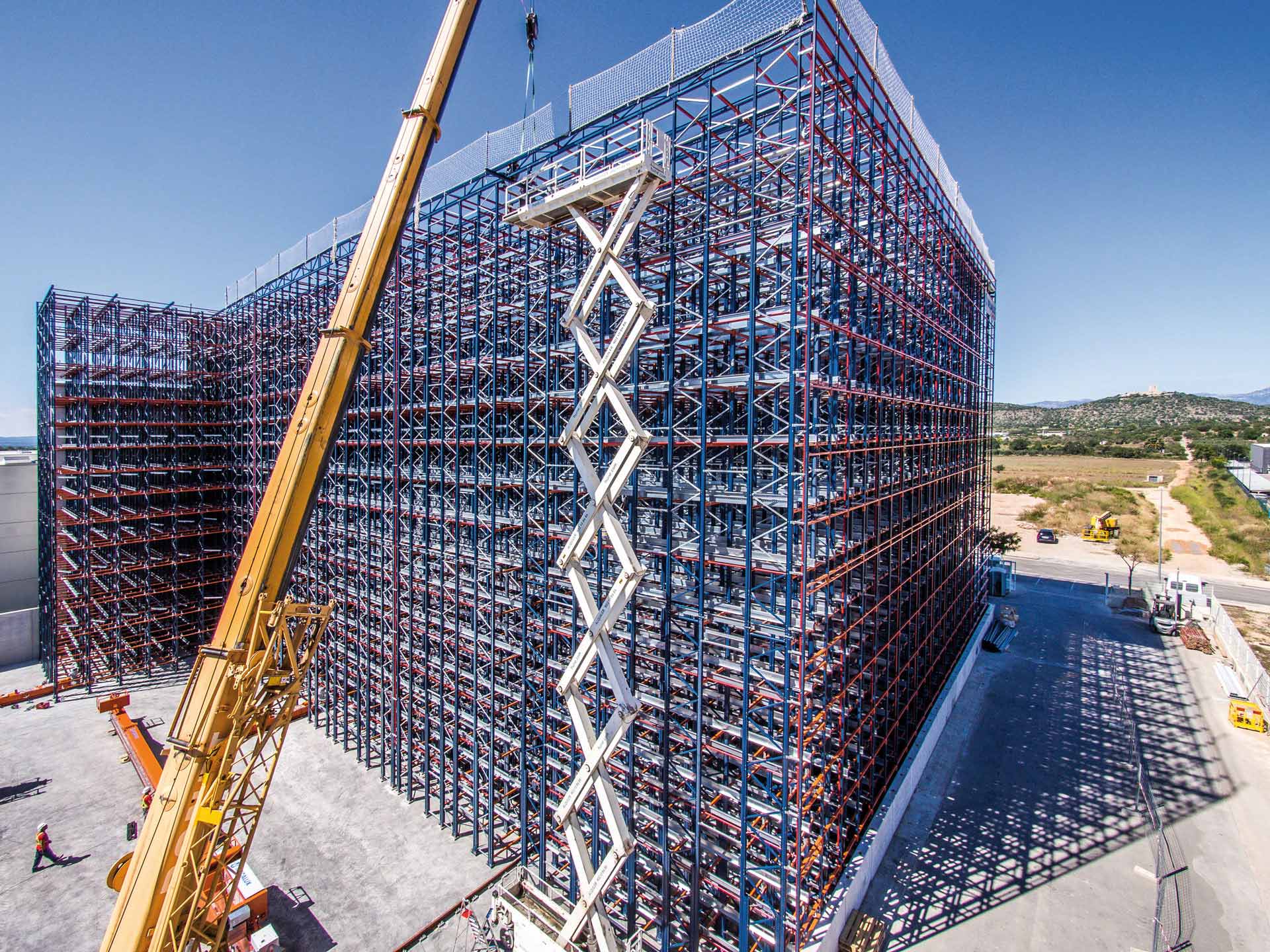

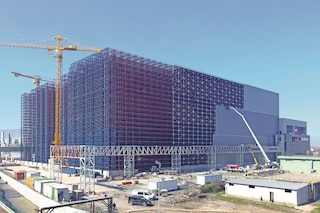

Planung und Montage des Hochregallagers in Silobauweise

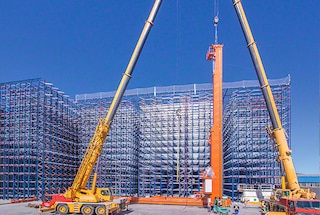

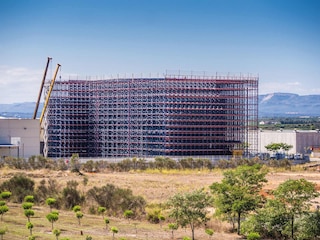

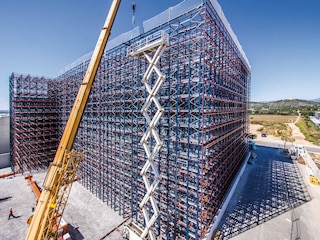

Sehr robuste, schnell montierte Konstruktion

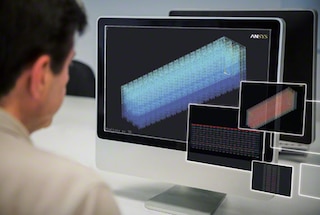

Hochregallager in Silobauweise sind Projekte, die eine umfassende Strukturanalyse erfordern. Die erforderlichen Bauarbeiten sind jedoch minimal, und der Bau kann in kurzer Zeit abgeschlossen werden. Der Prozess besteht aus verschiedenen Phasen, die den Entwurf, die Herstellung und die Montage des Lagers umfassen.

Erfahrungsberichte

Michelin

Wir haben uns für Mecalux als Lieferanten entschieden, da das Unternehmen über weitreichende Erfahrung im Bau von selbsttragenden Lagern verfügt und qualitativ hochwertige Produkte bietet, die sich an unsere Metallbehälter anpassen lassen.

Antonio J. García-Montalvo Projektleiter des automatischen Lagers
Michelin
(Vitoria, Spanien)
Hacienda La Albuera

Wir sind mit dem automatischen Lager in Silobauweise sehr zufrieden, da es uns eine perfekte Kontrolle der Bestände, eine gesteigerte Reaktionsfähigkeit und Schnelligkeit zur Versorgung des Kalibrierungs- und Zusammenstellungsbereichs in weniger als drei Minuten bietet. Dadurch haben wir die Qualität unseres Services verbessert und die Kosten verringert, da wir Unterbrechungen in unserer Produktion aufgrund fehlender Lieferung vermeiden.

Paco Casallo Geschäftsführer
Hacienda La Albuera
(Guareña, Spanien)
Lantmännen Unibake

Das selbsttragende automatische Lager wurde modular konzipiert, d.h. wir können das Lager erweitern, wenn unsere Produktionsrate steigt, indem wir weitere zu den fünf bereits vorhandenen Gängen hinzufügen.

Jerzy Sobieszczuk Supply Chain Manager in Polen und Ungarn
Lantmännen Unibake
(Nowa Sól, Polen)
Vandemoortele

Das automatische Hochregallager in Silobauweise hat unsere Logistik radikal verändert. Uns hat es bei der Produktivitätssteigerung, der Warenbewegung, -lagerung und beim Warenversand geholfen. Darüber hinaus hat diese Lösung den verfügbaren Raum optimiert und die Organisation der von den Produktionslinien kommenden Endprodukte verbessert.

Oriol de Haro Logistikleiter
Vandemoortele
(Santa Perpètua de Mogoda, Spanien)
Novartis

Die Entscheidung für Mecalux beim Bau des automatisierten Hochregallagers in Silobauweise ist vor allem auf Faktoren wie die internationale Erfahrung dieses Unternehmens bei einer Vielzahl verschiedener Projekte und den für uns attraktiven Preis zurückzuführen.

Tomasz Marchewa Supply Chain Manager
Novartis
(Stryków, Polen)
Libus

Der größte Vorteil des von Mecalux errichteten Hochregallagers in Silobauweise besteht darin, dass wir den verfügbaren Raum optimal nutzen, um mehr Lagerkapazität zu erhalten. Außerdem konnten wir die beiden Lager miteinander verbinden, womit wir sehr zufrieden sind.

Ornela Matti Leiterin der Marketingabteilung
Libus
(Berazategui, Argentinien)

Praxisbeispiele

Ein vollständig automatisiertes, schlüsselfertiges Lager für Würth in La Rioja

Der deutsche Hersteller von Befestigungs-, Verbindungs- und Montageelementen Würth hat in La Rioja (Spanien) ein neues automatisiertes Hochregallager eröffnet. Diese Anlage ermöglicht es, die Filialen von Würth in Spanien und die Kunden, die Werkzeuge, Bohrer und Schrauben online gekauft haben, zu beliefern. Mehr

Das größte multinationale Unternehmen in der chemischen Industrie festigt seine Präsenz in Brasilien mit dem Bau eines automatisierten Hochregallagers

Praxisbeispiel selbsttragende automatische Lager von BASF in Brasilien. Hier können Sie einige Lösungen sehen, die Mecalux entwickelt hat. Mehr

Das größte multinationale Unternehmen in der chemischen Industrie festigt seine Präsenz in Brasilien mit dem Bau eines automatisierten Hochregallagers

Mecalux begleitet Congelados de Navarra bei seinem stetigen Wachstum

Praxisbeispiel automatische Lager von Congelados de Navarra in Spanien. Hier können Sie einige Lösungen sehen, die Mecalux entwickelt hat. Mehr

Mecalux begleitet Congelados de Navarra bei seinem stetigen Wachstum

Delaviuda erreicht in einem neuen 42 m hohen automatisierten Lager eine Kapazität für 22.000 Paletten auf 2.209 m²

Praxisbeispiel Delaviuda, Das höchste automatische Lager Spaniens. Hier können Sie einige Lösungen sehen, die Mecalux entwickelt hat. Mehr

Delaviuda erreicht in einem neuen 42 m hohen automatisierten Lager eine Kapazität für 22.000 Paletten auf 2.209 m²

Mecalux baut für Cepsa ein 37 m hohes automatisiertes Lager, das mit den Produktionslinien verbunden ist

Fallstudie über die von Mecalux entwickelte Automatisierung des Cepsa-Lagers in San Roque und weitere Beispiele für Lagersysteme. Mehr

Das pharmazeutische Labor Kern Pharma baut ein Hochregallager in Silobauweise, dass mit Regalbediengeräten ausgestattet ist, die sowohl auf Paletten, als auch auf Behälter ausgerichtet sind

Praxisbeispiel automatische Lager von Kern Pharma in Spanien. Hier können Sie einige Lösungen sehen, die Mecalux entwickelt hat. Mehr

Das pharmazeutische Labor Kern Pharma baut ein Hochregallager in Silobauweise, dass mit Regalbediengeräten ausgestattet ist, die sowohl auf Paletten, als auch auf  Behälter ausgerichtet sind

Zwei selbsttragende Lager für die alkoholfreien Getränke von San Benedetto

San Benedetto, ein italienischer Hersteller von alkoholfreien Getränken, hat sein Logistikzentrum in Valencia (Spanien) erneuert. Mecalux hat zwei Hochregallager in Silobauweise mit Einfahrregalen und mit für Fertigprodukte bestimmte Durchlauf-Palettenregale ausgestattet. Mehr

Zwei selbsttragende Lager für die alkoholfreien Getränke von San Benedetto

Mecalux baut für Hayat eine der größten selbsttragenden automatisierten Lagerhallen in Europa

Mecalux. www.mecalux.de - Mecalux: Lagertechnik, Palettenregale, Einfahrregale, Fachbodenregale Mehr

Sehen Sie mehr Fallbeispiele

Komponenten der Hochregallager in Silobauweise

Das Hochregallager in Silobauweise zeichnet sich vor allem dadurch aus, dass die Regale als Teile des Konstruktionssystems sowohl die gelagerten Lasten und die übrigen strukturellen Komponenten (Dach und Seitenverkleidungen) tragen als auch der Schubkraft der Flurfördermittel und den verschiedenen äußeren Einwirkungen (Windkräfte, Schneelasten, seismische Aktivitäten usw.) standhalten.

Die Grundstruktur eines Hochregallagers besteht aus drei Hauptelementen: den Regalen, der Betonplatte und der Verkleidung, sowohl für das Dach als auch für die Fassade.

Das Hochregallager kann an eine große Palette von Palettenlagerlösungen angepasst werden. Diese Palette reicht von Palettenregalen oder Kompaktlagersystemen bis hin zu vollständig automatisierten Lagersystemen.

Bei der Planung, der Auswahl der Materialien und der Montage der selbsttragenden Lager von Mecalux hat Sicherheit höchste Priorität. Die geltenden Vorschriften werden eingehalten und verschiedene Brandschutzanforderungen erfüllt.

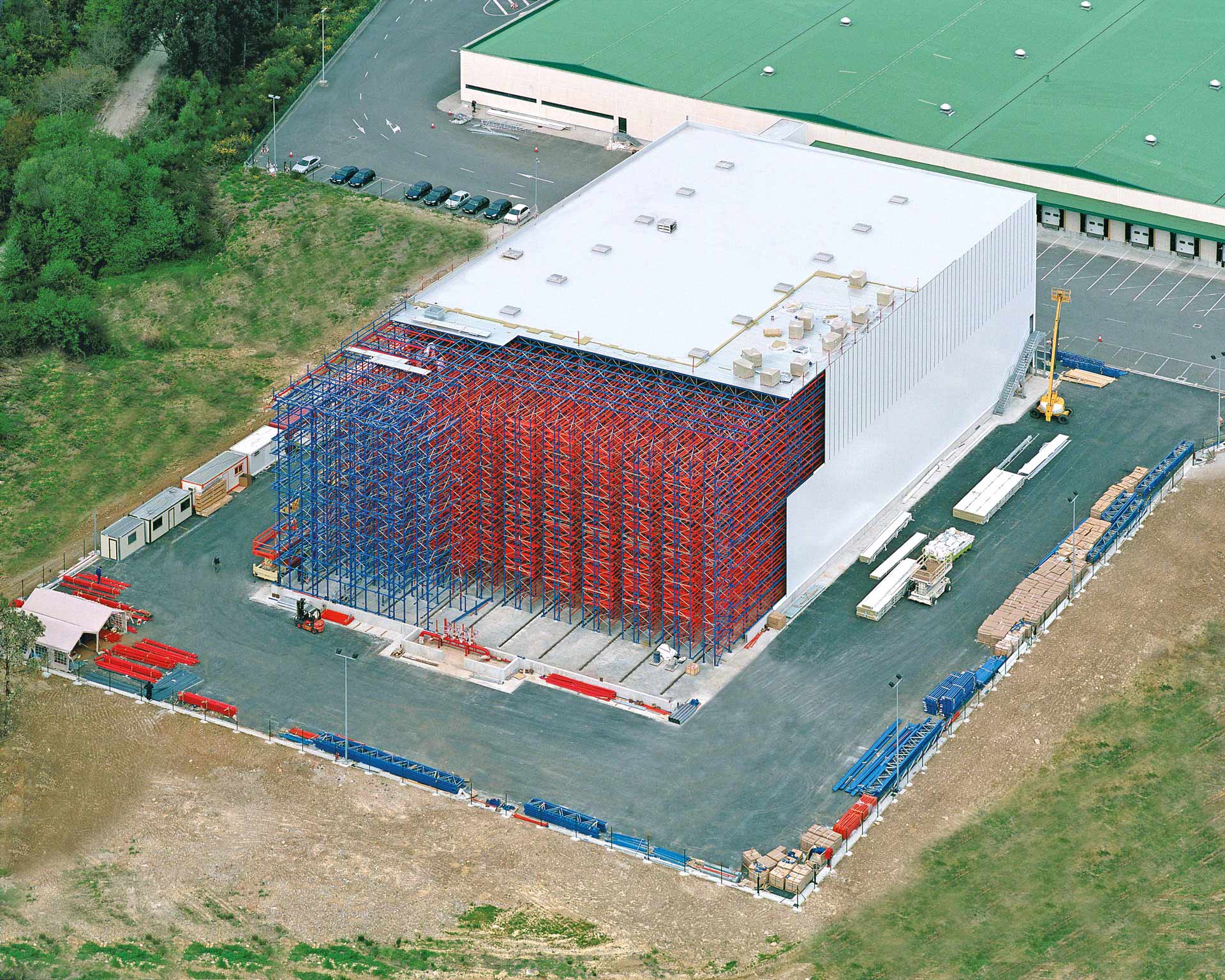

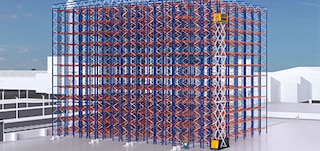

Die Regale sind die Hauptkomponenten des Hochregallagers in Silobauweise

Selbsttragende Regale

Sie sind die strukturelle Hauptkomponente der selbsttragenden Struktur. Sie tragen die Lasten, die durch die gelagerte Ware, ihr eigenes Gewicht und das der Verkleidungen (Dach und Fassade) sowie die äußeren Einwirkungen auf das Gebäude (z. B. Windkraft oder Dachüberlastungen) entstehen.

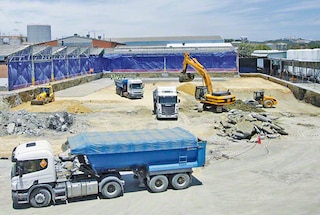

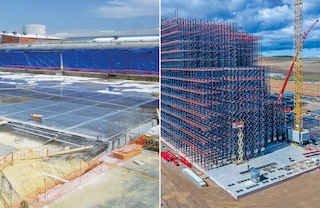

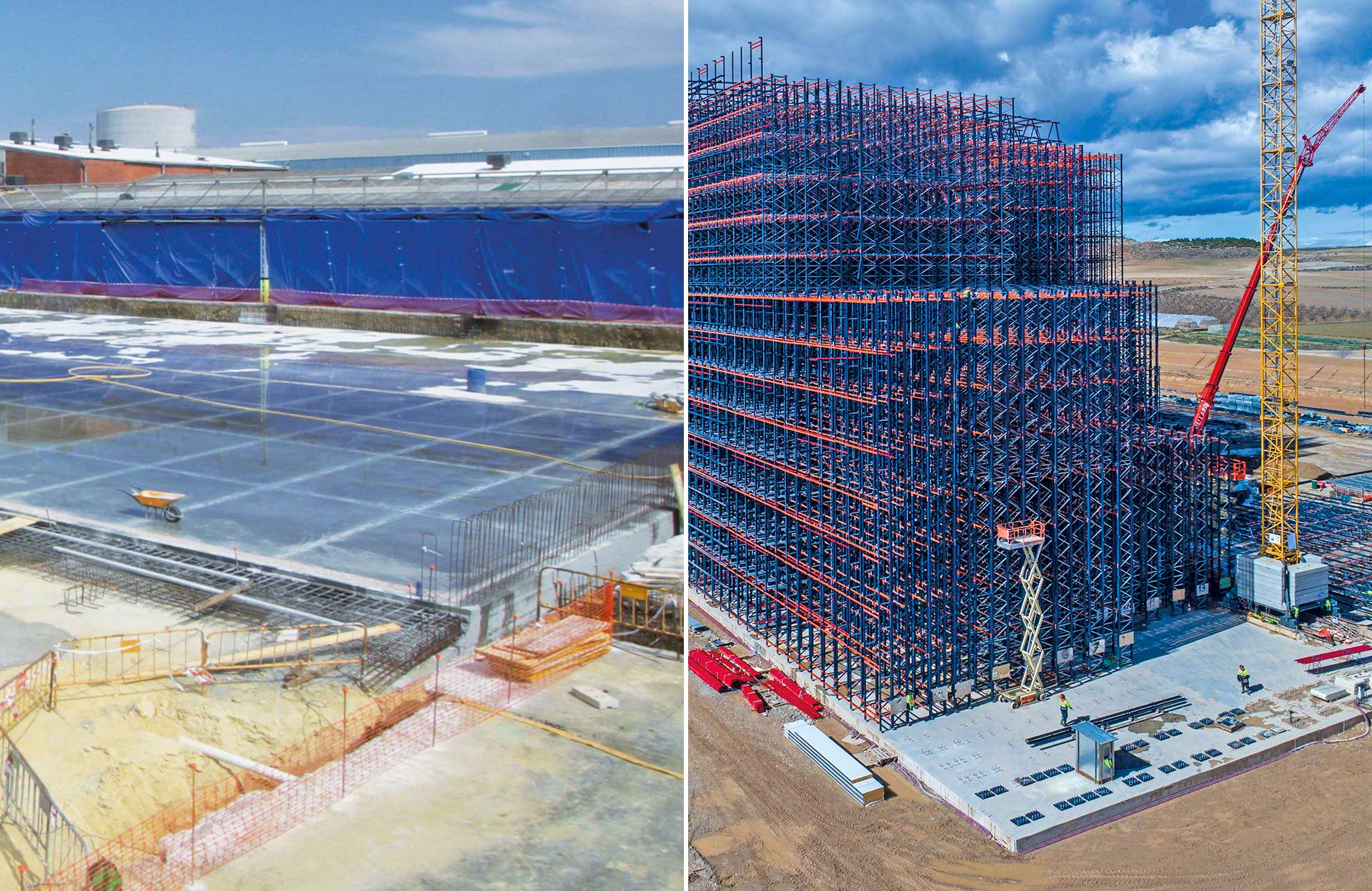

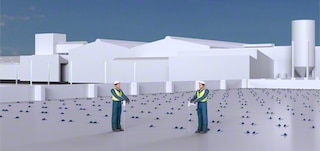

Das selbsttragende Lager steht auf einer Betonplatte

Bodenplatte

Das Fundament der Lagerstruktur ist eine Betonplatte mit der entsprechenden Dicke, um eine gleichmäßige Verteilung der Kräfte auf den Boden zu erreichen.

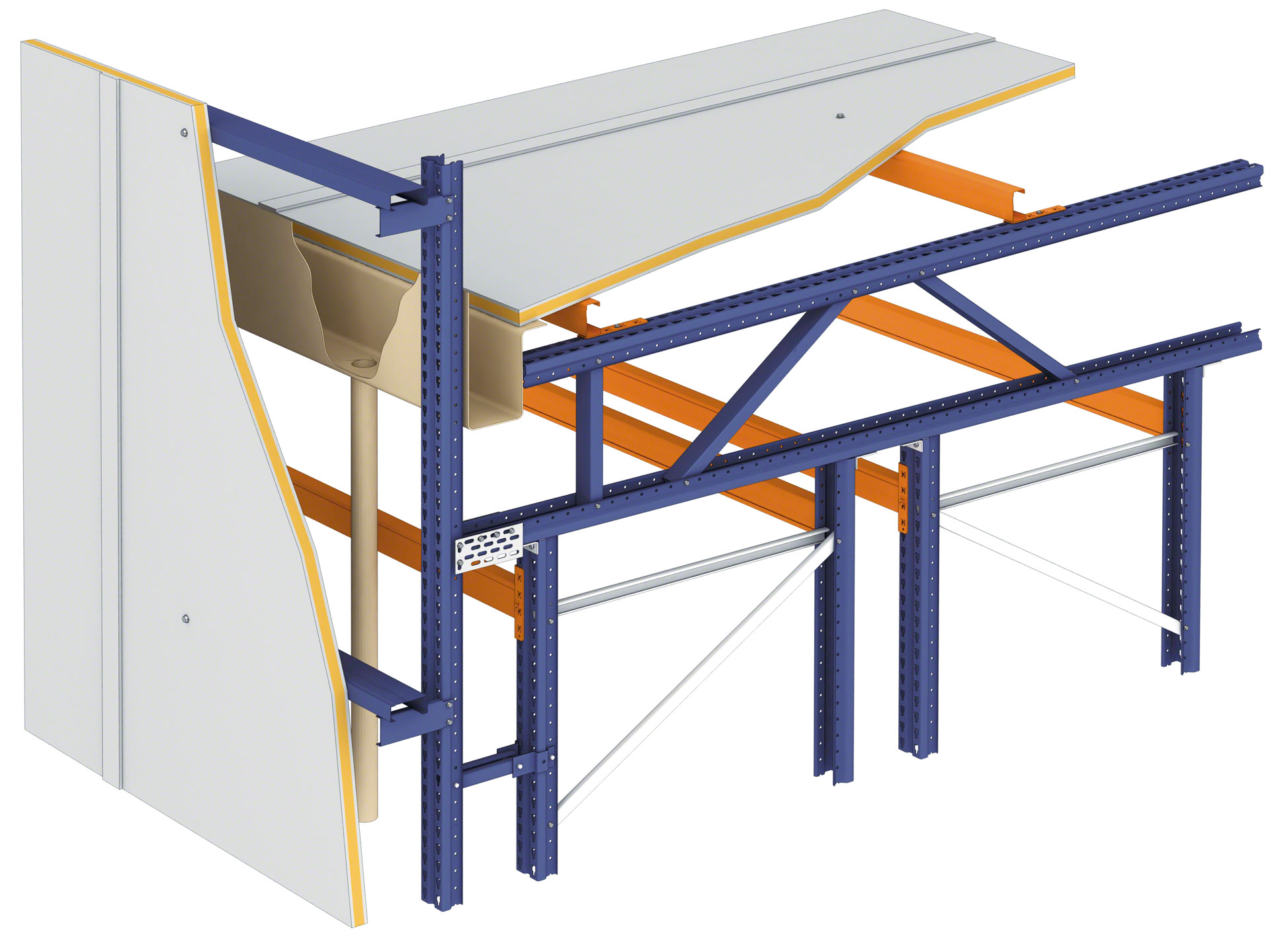

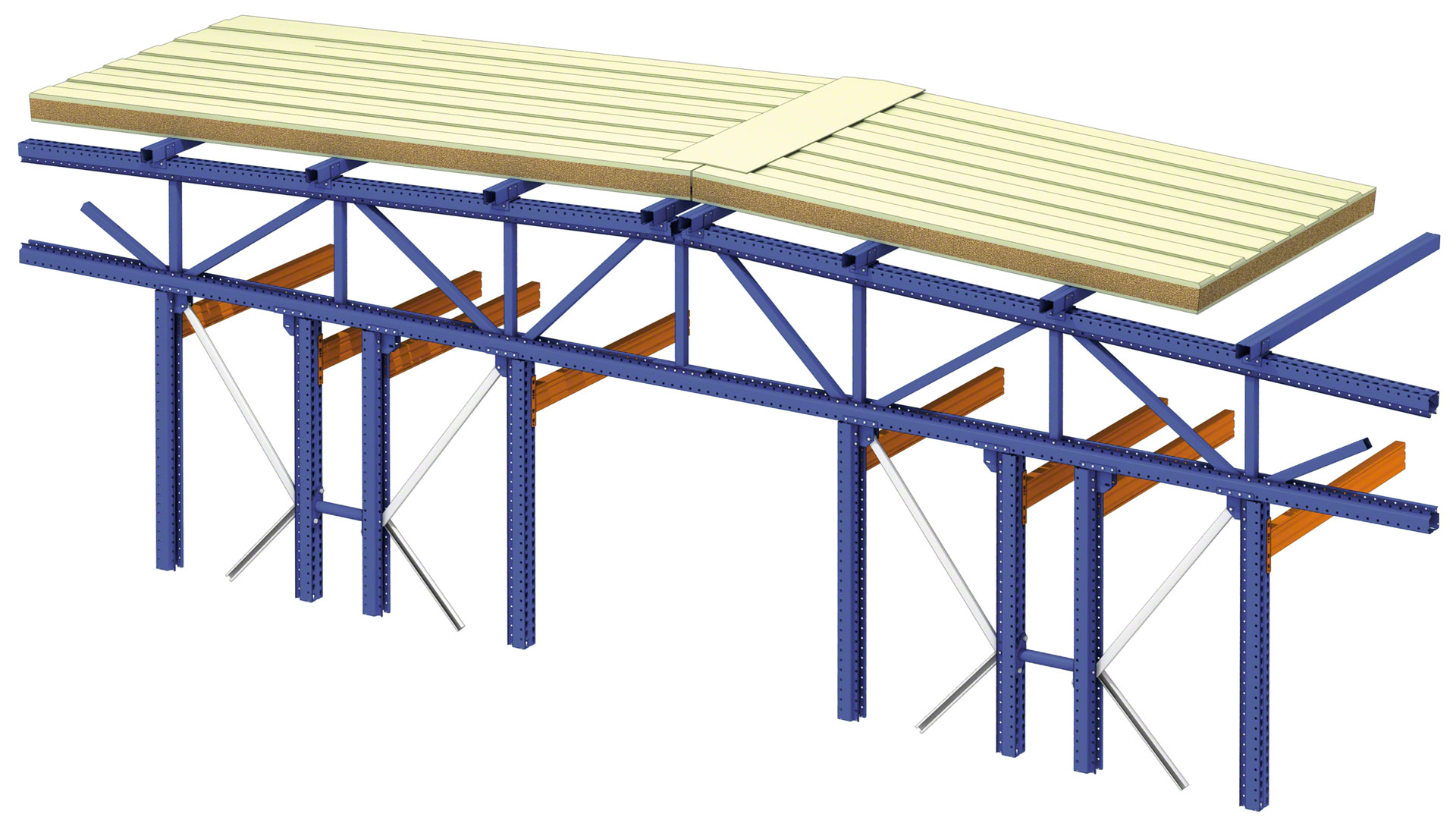

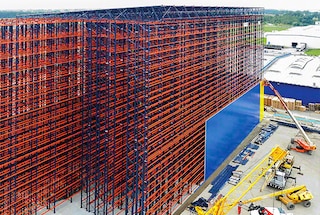

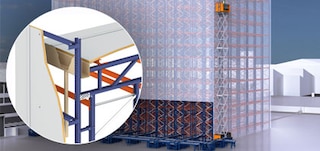

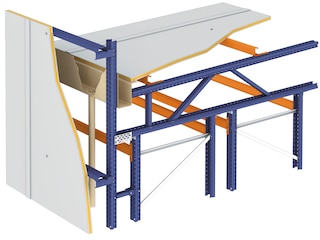

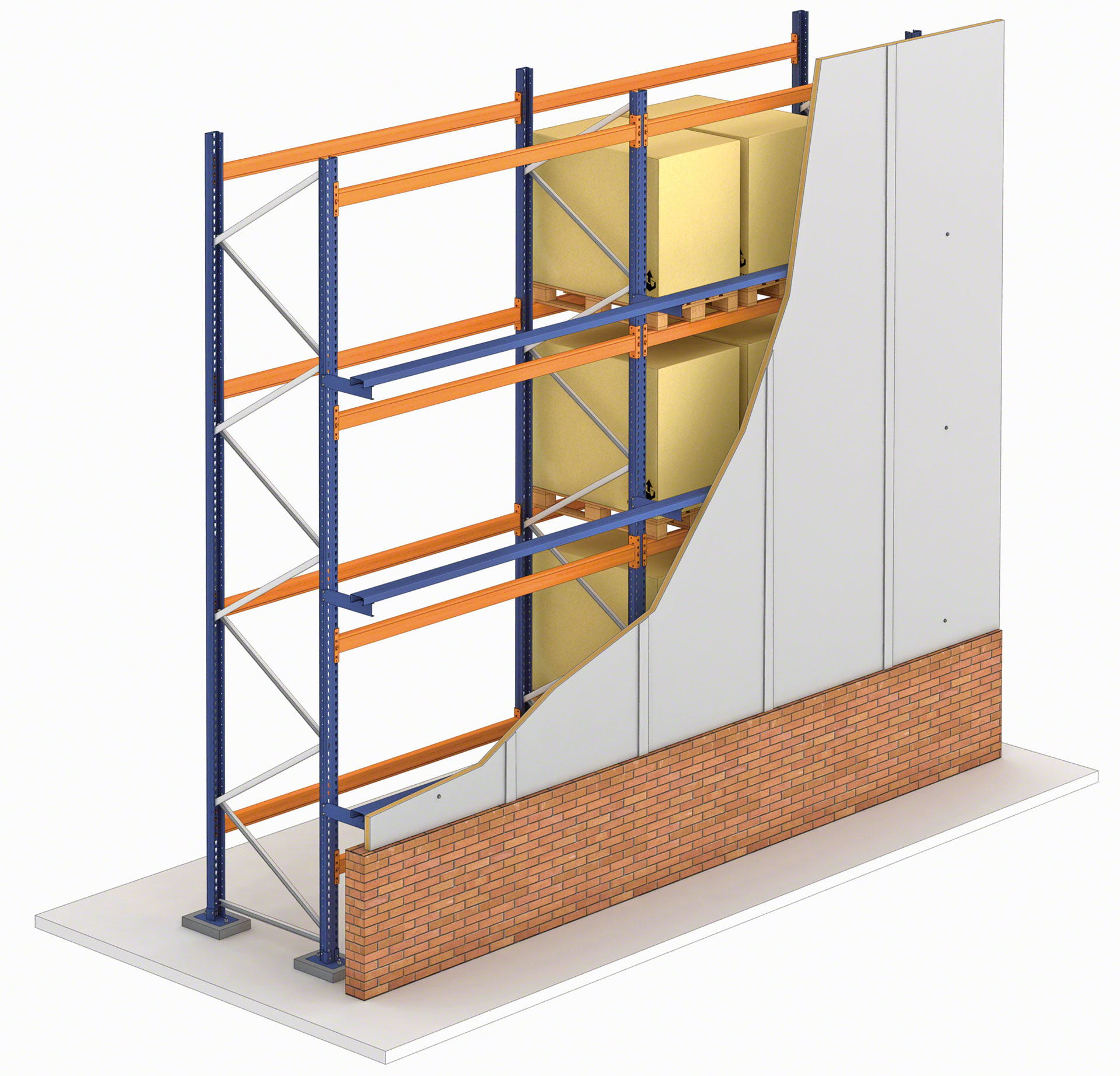

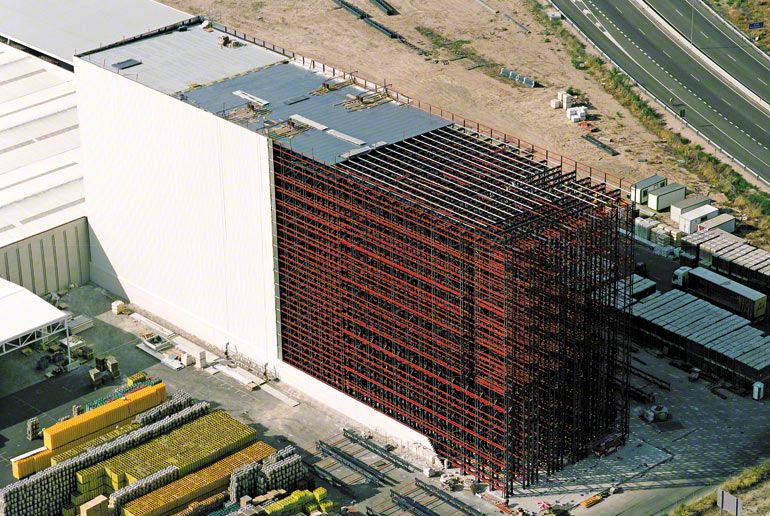

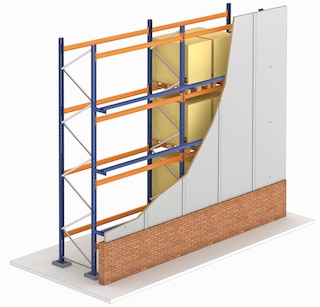

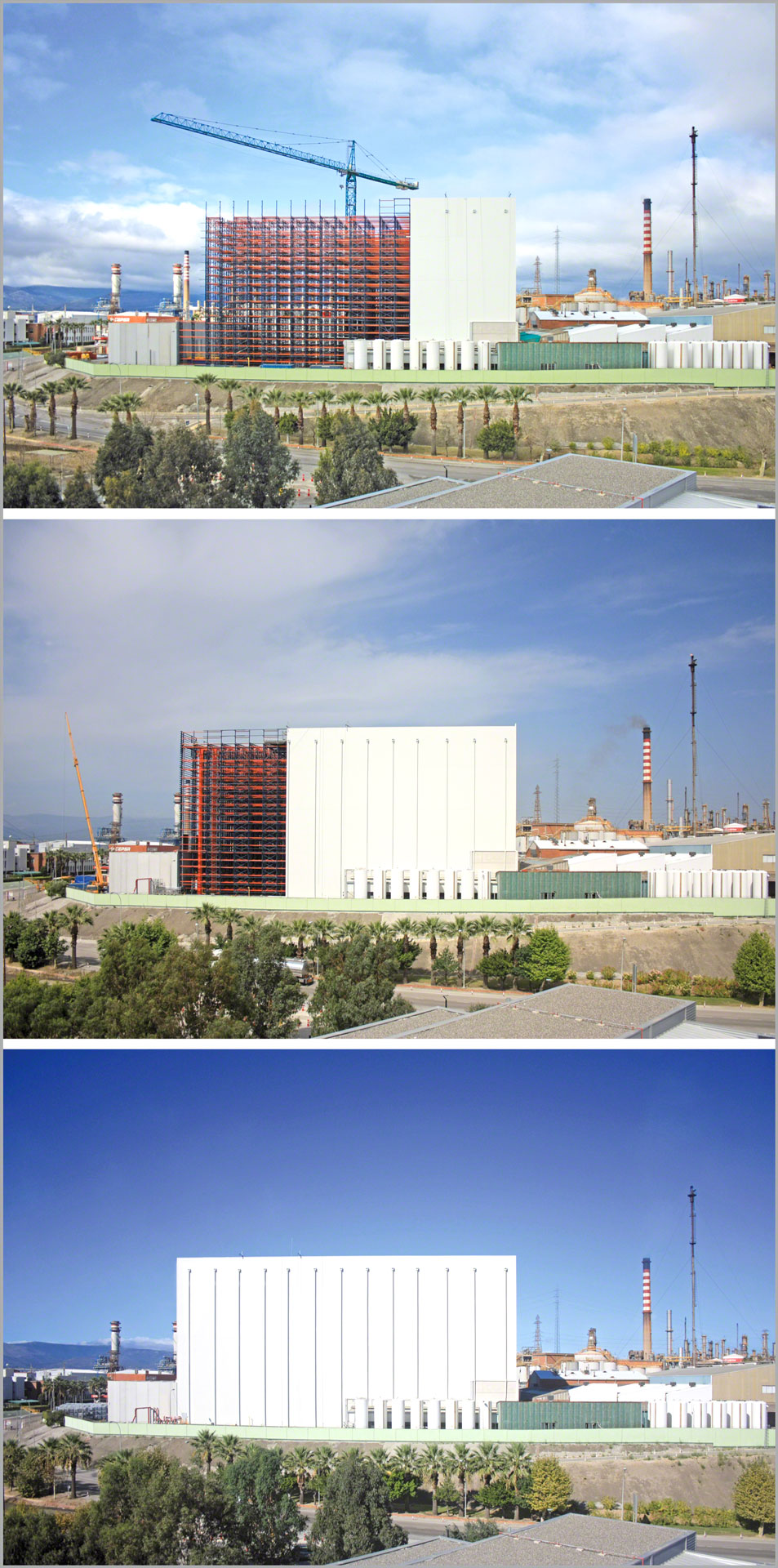

Die Regale des selbsttragenden Lagers stützen auch die Verkleidungen des Gebäudes

Verkleidungen

Die Paneele, aus denen die Verkleidungen bestehen, sowohl das Dach als auch die Fassade, werden durch das Fachwerk der Dachunterkonstruktion und die Dach- und Fassadenpfetten an den selbsttragenden Regalen befestigt. Nach entsprechender technischer Berechnungen kann jede auf dem Markt erhältliche Verkleidung (z.B. für Kühllager) installiert werden.

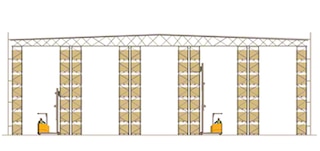

Palettenregale bieten direkten Zugriff auf jede Palette

Konventionelle Regale

Palettenregale eignen sich optimal für Lager, die eine Vielzahl von Artikeln verwalten, da sie direkten Zugriff auf jede Palette bieten. Sie sind auch in doppelter Tiefe und mit schmalen Gängen erhältlich.

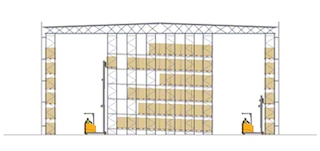

Kompaktregalsysteme nutzen die Fläche maximal aus

Kompaktregalsysteme

Kompaktlagerlösungen, wie z.B. Durchlaufregale oder das Pallet-Shuttle-System gewährleisten eine maximale Ausnutzung der verfügbaren Fläche und erhöhen die Lagerkapazität erheblich.

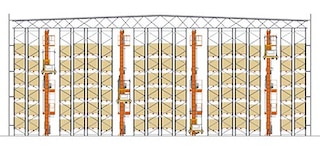

Regalbediengeräte für Paletten automatisieren die Lagerverwaltung eines Hochregallagers

Automatische Systeme

In Hochregallagern, in denen Regalbediengeräte für Paletten zum Einsatz kommen, wird die Ein- und Auslagerung der Ladeeinheiten automatisiert, was zur Produktivitätssteigerung des Lagers beiträgt.

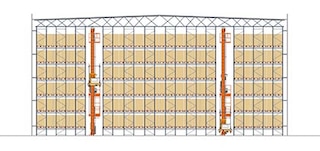

Das Automatische Paletten-Shuttle optimiert die Nutzung des verfügbaren Raumes eines Hochregallagers

Automatische Kompaktlagersysteme

Die Planung eines Hochregallagers in Silobauweise mit Lagerlösungen wie dem Automatischen Paletten-Shuttle (mit Regalbediengeräten oder Shuttle-Cars) bietet einen doppelten Vorteil: Automatisierung aller Abläufe und optimierte Nutzung des verfügbaren Lagerraumes.

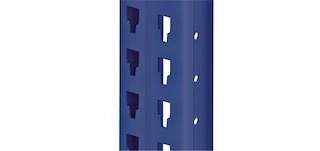

Die Regale, die die Struktur der Hochregallagers bilden, sind mit nicht brennbarer Farbe beschichtet

Nicht brennbare Materialien

Die Regale sind aus Stahl gefertigt und mit nicht brennbarer Farbe beschichtet.

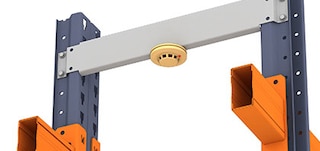

Selbsttragende Lager können mit Brandmeldern ausgestattet werden

Brandmelder

In Hochregallagern können verschiedene Brandmeldesysteme (Rauchmelder, Flammenmelder, Temperaturmelder usw.) installiert werden.

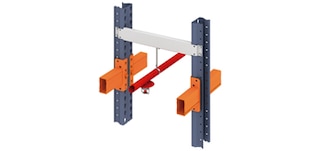

Beim Entwurf der Hochregallager kann die Installation von automatischen Feuerlöschsystemen geplant werden

Automatische Feuerlöschsysteme

In der Planungsphase des selbsttragenden Lagers kann der Einbau von automatischen Feuerlöschsystemen, wie z. B. Sprühwassersprinklern, vorgesehen werden.

Häufige Fragen

Ein Hochregallager in Silobauweise kann wie folgt definiert werden: Es handelt sich um einen Gebäudetyp, bei dem die Regale die strukturelle Hauptkomponente des Konstruktionssystems sind. Daher tragen die Regale in selbsttragenden Lagern die Lasten der gelagerten Ware, ihr eigenes Gewicht und das der Verkleidungen des Dachs und der Fassade. Außerdem halten sie der Schubkraft der Flurfördermittel und den verschiedenen äußeren Einwirkungen, wie Wind- und Schneelasten stand.

Das Hochregallager ist die perfekte Lösung für kurze Bauzeiten und gewährleistet erhebliche Kosteneinsparungen im Vergleich zu herkömmlichen Systemen. Mit dieser Option lässt sich zudem die verfügbare Lagerfläche unabhängig von der Höhe des Lagers maximal nutzen. Des Weiteren empfiehlt sich diese Konstruktion für Kühl- oder Tiefkühllager.
Mecalux verfügt über umfangreiche Erfahrungen in der Entwicklung, Herstellung und Installation von Hochregallagern in Silobauweise für unterschiedlichste Branchen, von der Automobilindustrie über die pharmazeutische und petrochemische Industrie bis hin zur Lebensmittel-, Metallurgie- und Keramikindustrie.

Für den Bau eines selbsttragenden Lagers sind nur minimale Bauarbeiten notwendig. Die Arbeiten beschränken sich auf den Bau einer Betonplatte, auf der die Lagerstruktur steht sowie gegebenenfalls auf einen umlaufenden Betonsockel.

Zwei der zahlreichen Vorteile des selbsttragenden Lagers sind besonders hervorzuheben: eine schnelle Projektabwicklung und geringere Anfangsinvestitionen im Vergleich zur herkömmlichen Bauweise von Lagern. Da die selbsttragenden Regale die Hauptstruktur des Gebäudes bilden, sind die erforderlichen Bauarbeiten minimal, was zu erheblichen Kosteneinsparungen und einer schnelleren Montage und Inbetriebnahme führt.
Aufgrund der Struktur des selbsttragenden Lagers können allerdings nur begrenzte Änderungen am Lagersystem durchgeführt werden. Die Struktur ist jedoch leicht zu demontieren, wobei ein hoher Prozentsatz ihrer Bestandteile wiederverwendbar ist.

Die Bauweise der Hochregallager kann an vielfältige Lagersysteme angepasst werden. Von Palettenregalen oder Kompaktlagerlösungen mit dem Einsatz von Flurfördermitteln für den Warenumschlag bis hin zu automatisierten Lagerlösungen, wie Regalbediengeräte für Paletten oder das automatische Paletten-Shuttle, die die Be- und Entladung der Regale vollständig automatisieren.

In Hochregallagern von Mecalux kann jede auf dem Markt erhältliche Verkleidung angebracht werden, vorausgesetzt sie werden in der Planungsphase und bei den Vorberechnungen berücksichtigt.

Die Höhe dieser Lager richtet sich lediglich nach den geltenden Vorschriften und der Reichweite der verwendeten Flurfördermittel. In automatischen Hochregallagern in Silobauweise können z.B. bis zu 45 m hohe Regale eingebaut werden.

Ja. Beim selbsttragenden Lagersystem handelt es sich um eine Bauweise, die auch für die Planung und Montage von Kühl- und Tiefkühllagern geeignet ist. Dieses System stellt eine perfekte Lösung für den Bau von temperaturgeführten Lagern dar, da das Gebäude nur die für den Einbau der Regale notwendige Fläche benötigt. Es bietet maximale Energieeffizienz und ist daher sehr kostensparend.
