Eine Kompaktlagerlösung für Paletten, die die Lagerkapazität erhöht und die Handhabungszeiten verkürzt.

Das Produkt

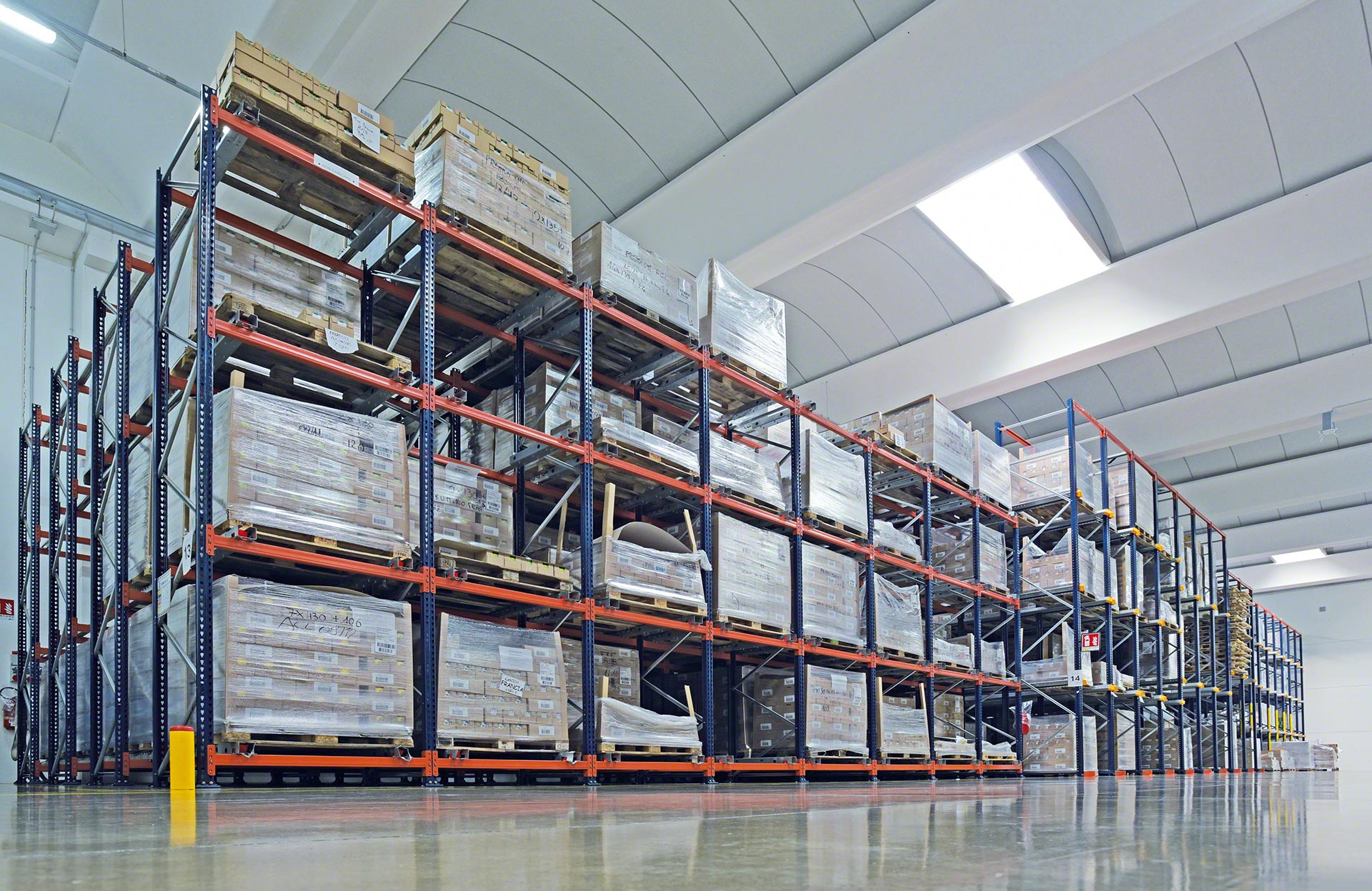

Push-Back-Regale: Lagerung durch Verdichtung, das Zeit und Platz spart

Einschubregale sind eine Kompaktlagerlösung, bei der mehrere Paletten in der Tiefe und für jeden Kanal eine andere Artikelart gelagert werden können. Sie funktionieren durch Verdichtung: Die Ladung wird entlang von leicht geneigten Kanälen geschoben.

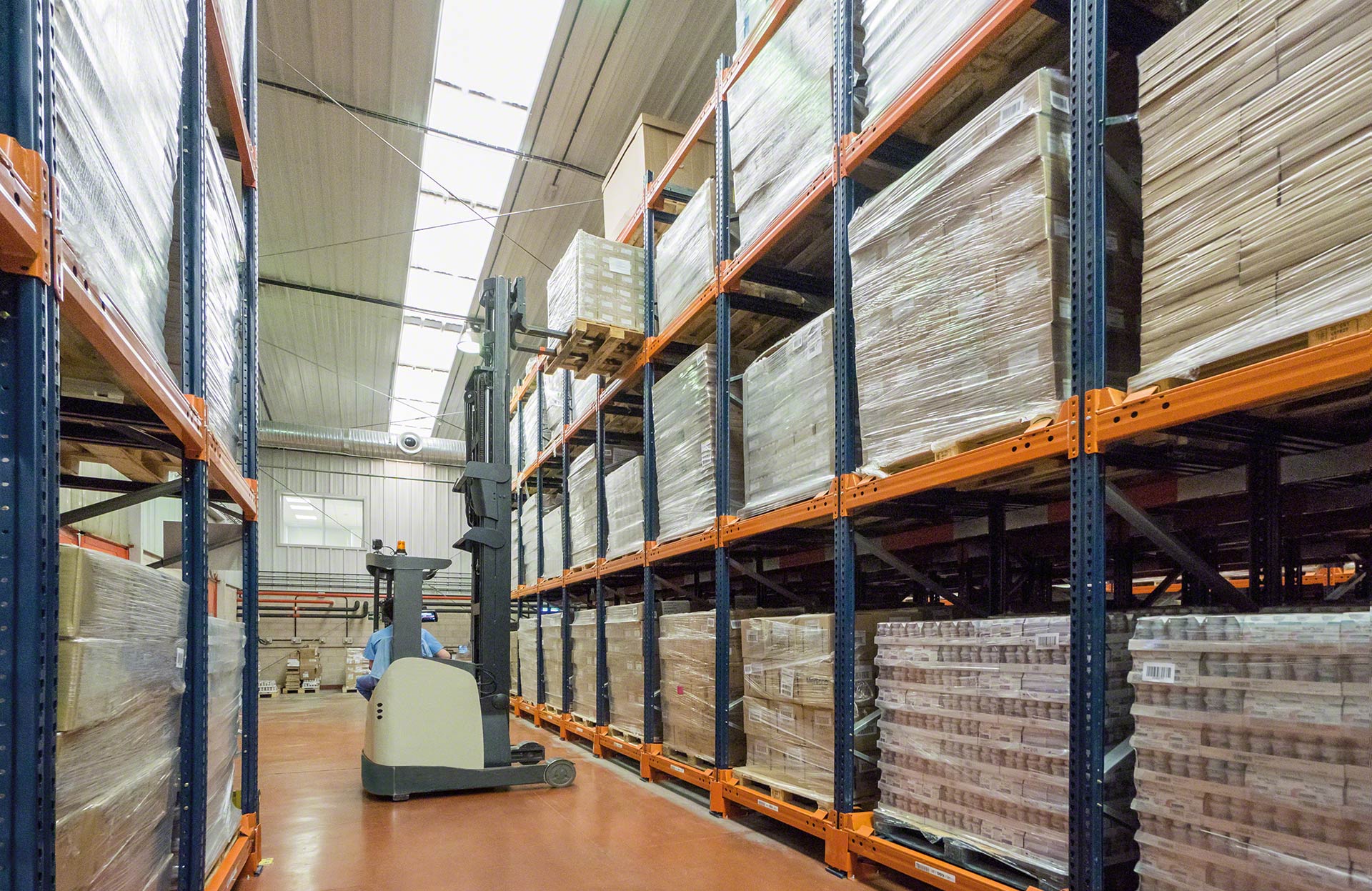

Die Push-Back-Regale sind extrem flexibel, da der Gabelstapler nicht in das Regal hineinfährt und die gelagerten Waren von einem einzigen Arbeitsgang aus zugänglich sind. Es funktioniert nach dem LiFo-Warenverwaltungsprinzip (last in, first out), d. h. die zuletzt eingelagerte Palette wird zuerst entnommen.

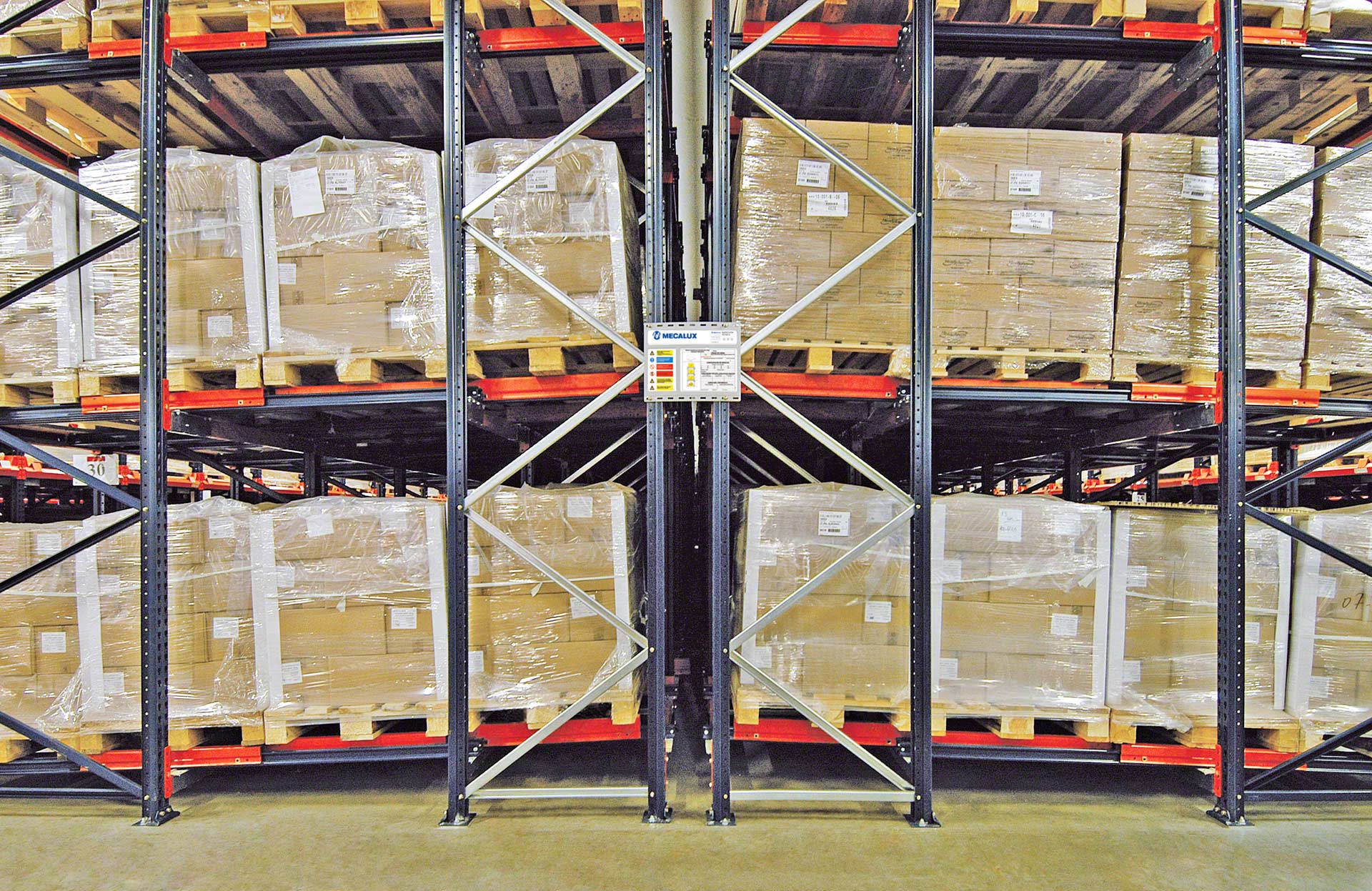

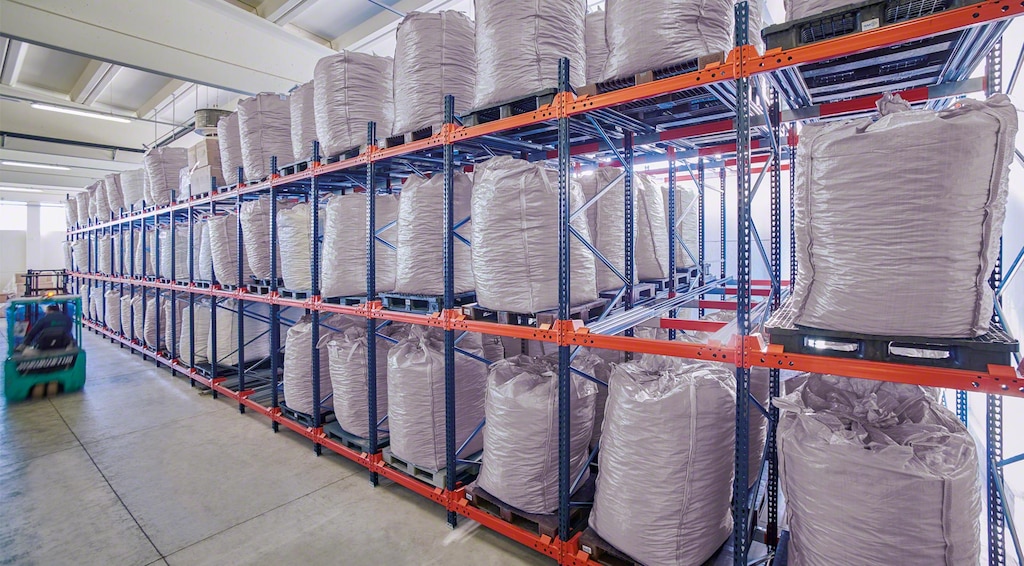

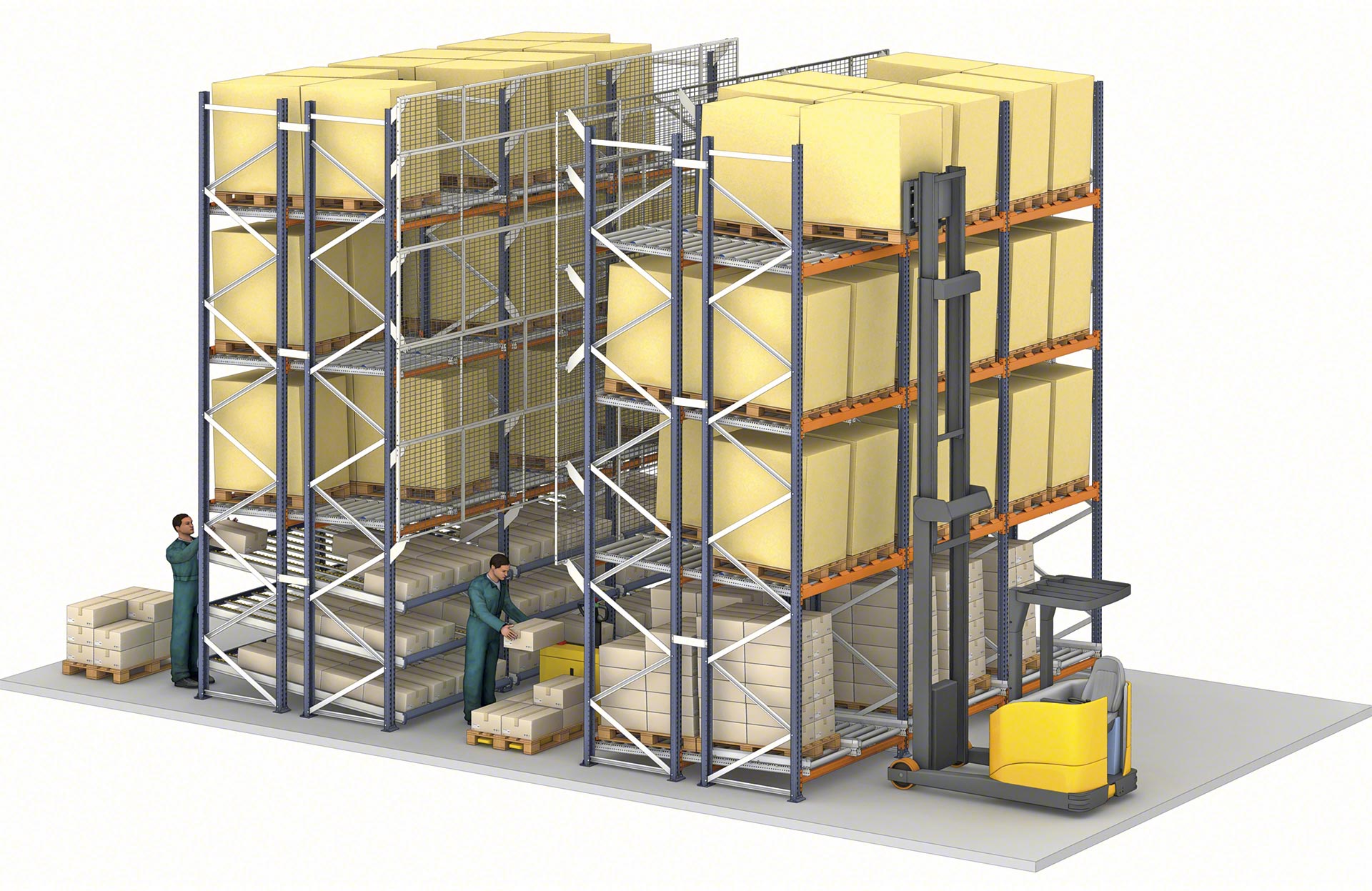

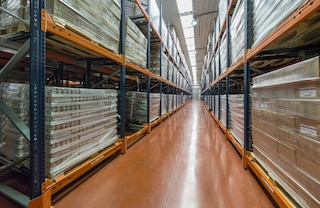

Das Einschubregal für Paletten ist eine Kompaktlagerlösung durch Verdichtung

Vorteile von Einschubregalen

  • Platzeinsparung: Durch den Wegfall der Zwischengänge wird der verfügbare Platz besser genutzt und die Lagerkapazität erhöht.
  • Zeitersparnis: Die Gabelstapler müssen nicht in die Regale einfahren und die Arbeit erfolgt in einem einzigen Gang, was das Be- und Entladen erheblich beschleunigt.
  • Mehrere Artikelarten: Sie lassen für jeden Lagerkanal eine andere Artikelart zu, was eine Diversifizierung der gelagerten Produkte ermöglicht.
  • Bei niedrigen und hohen Temperaturen: Die Regalwagen sind für den Einsatz in einem Temperaturbereich zwischen -30 ºC und +40 ºC ausgelegt.
  • Arbeitssicherheit: Verriegelungsvorrichtungen, Anschläge, Palettenzentrierstücke und weitere Elemente ermöglichen einfache und sichere Manöver beim Be- und Entladen.
  • Geringer Wartungsaufwand: Sie benötigen nur sehr wenig Wartung und ihre Komponenten bieten eine hohe Festigkeit und Haltbarkeit.

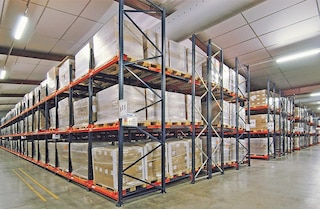

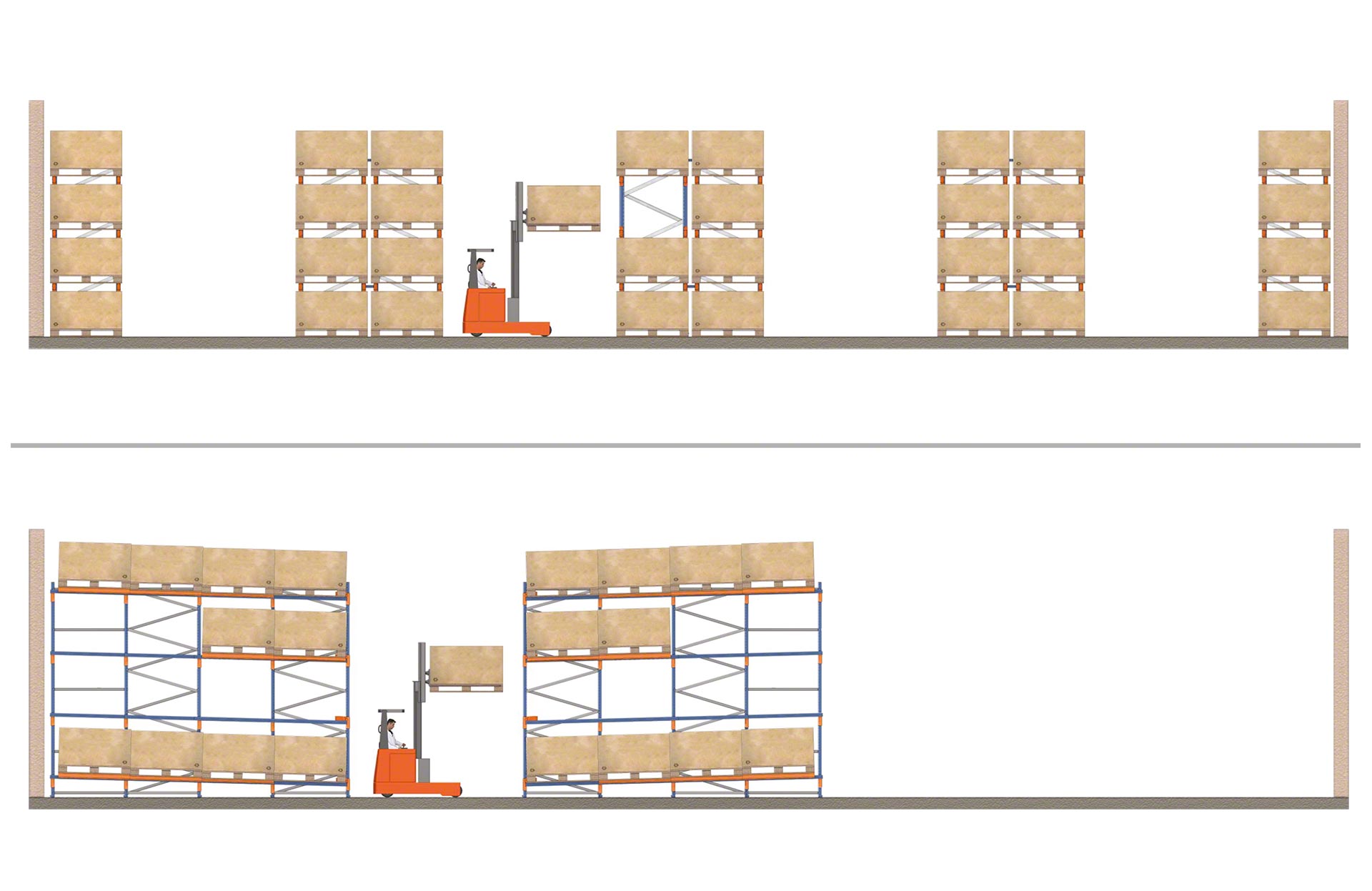

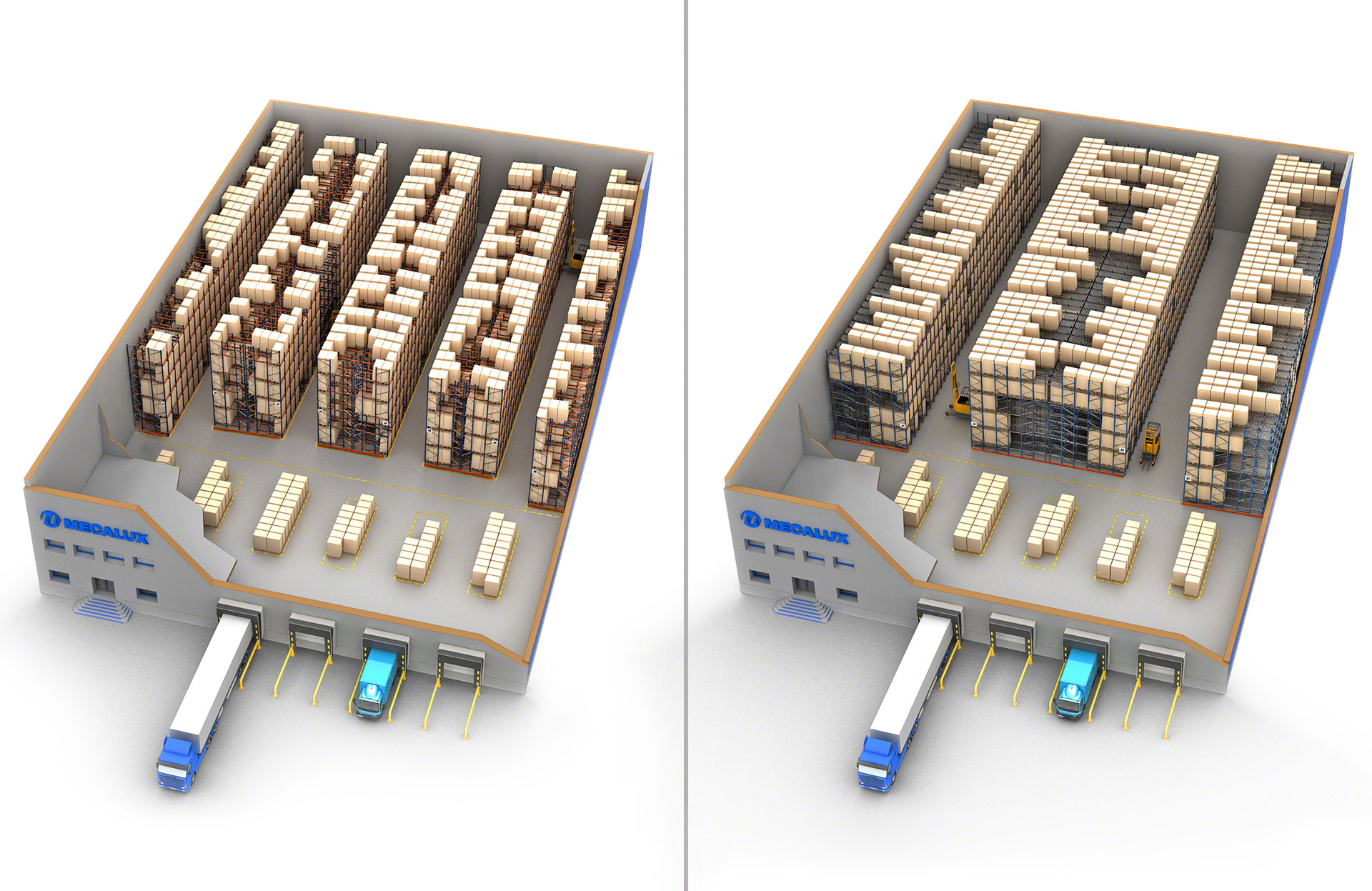

Einschubregale optimieren den Platzbedarf

Sie sind nicht nur sehr praktisch, sondern wir konnten auch Gänge einsparen und die Lageraufgaben beschleunigen

SHAD España
Marina Xicola Betriebsleiterin
SHAD
(Barcelona, Spanien)

Anwendungsbereiche für Einschubregale

Hochflexible Lösung, die sich an verschiedene Lagertypen anpassen lässt

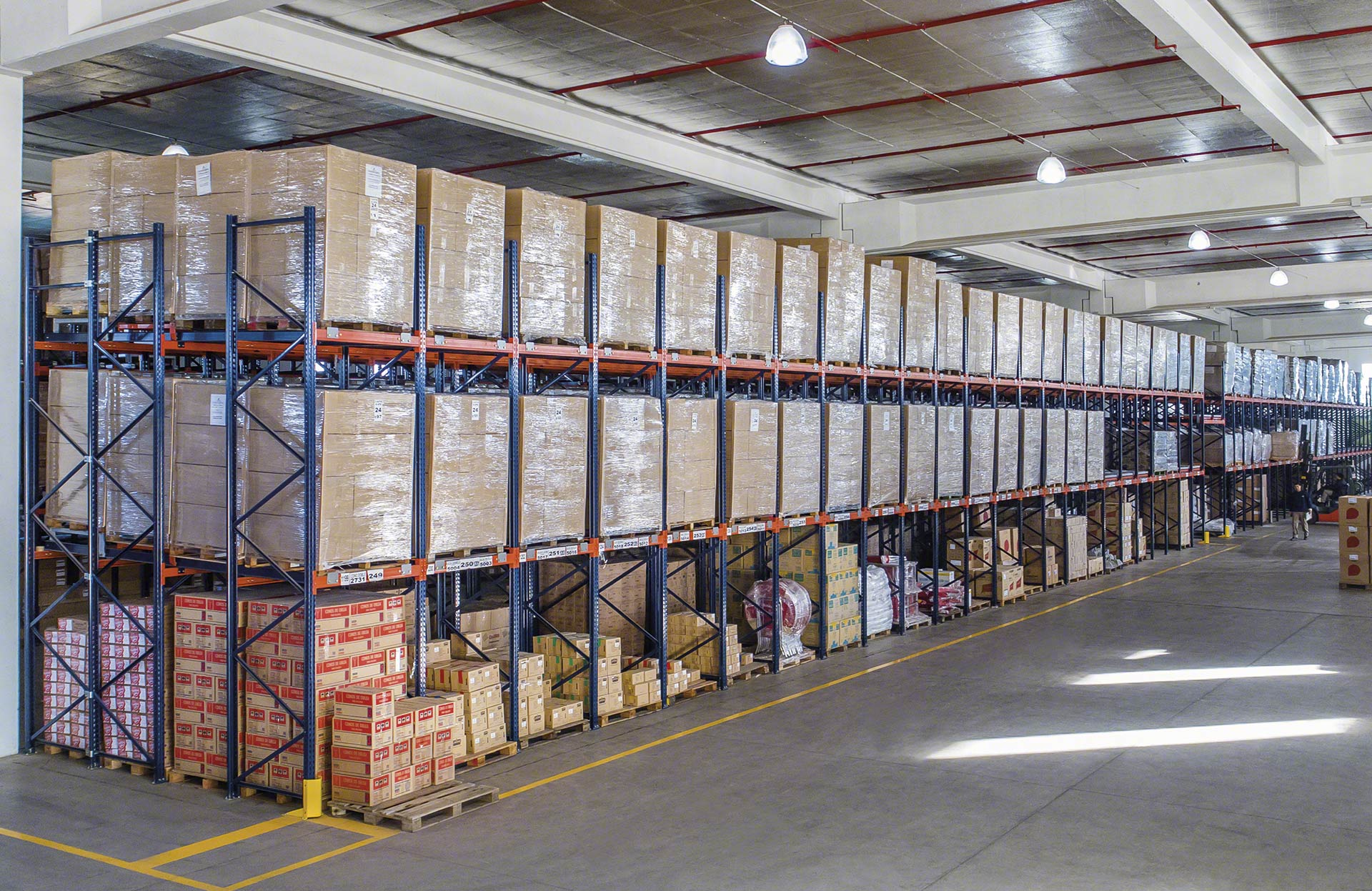

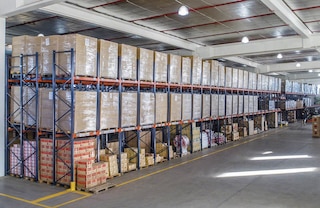

Einschubregale sind das ideale System für Unternehmen mit einem mittleren Umschlag an palettierten Waren oder mit einer geringen Vielfalt an Artikelarten und wenigen Paletten pro Artikelart . Sie sind auch eine ideale Lösung für Lager, in denen die verfügbare Fläche optimiert werden muss.

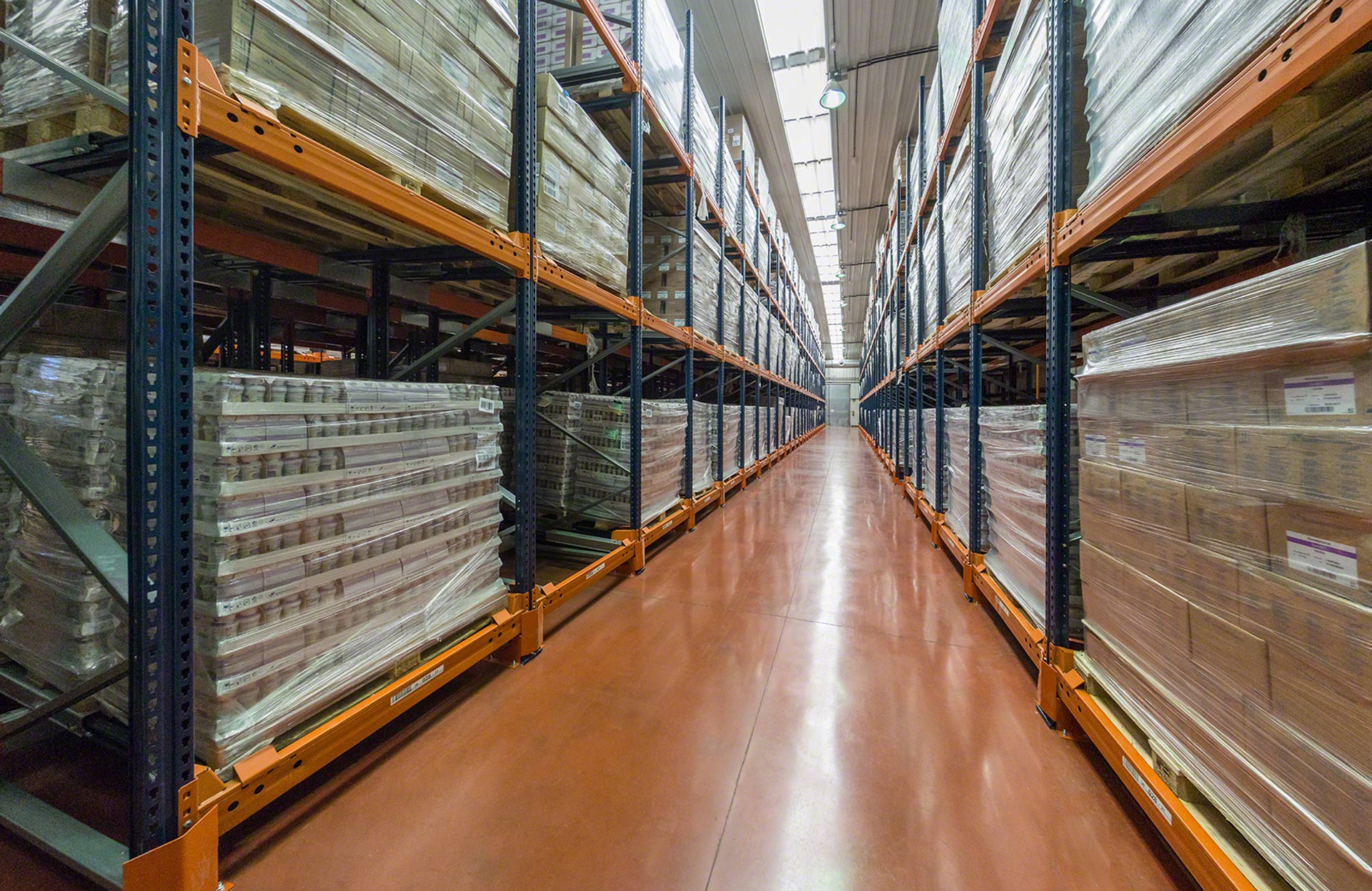

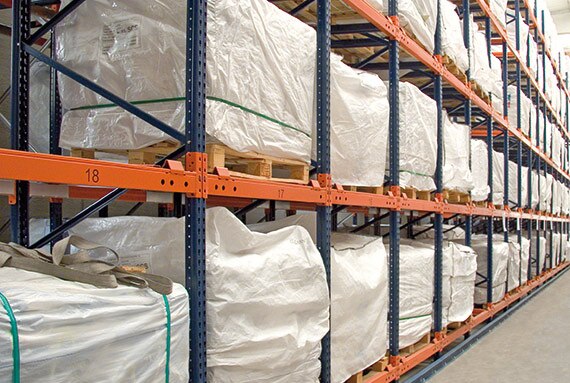

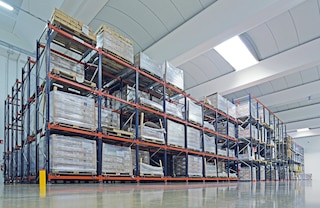

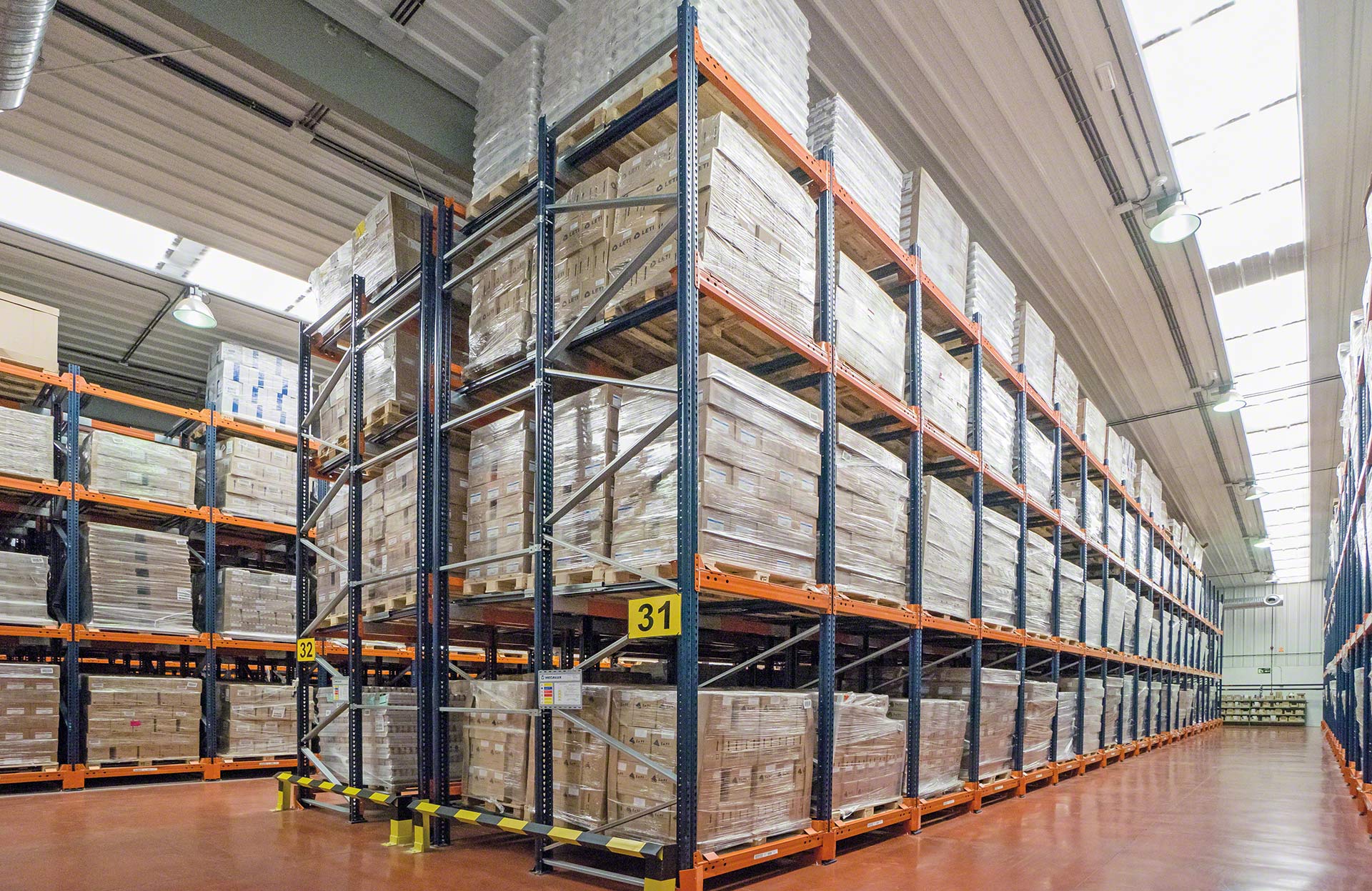

Push-Back-Regale sind für Lager mit mittlerem Umschlag die ideale Lösung

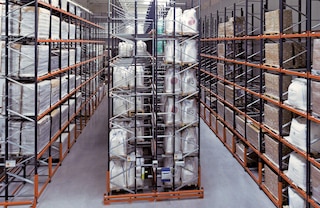

Lager mit mittlerem Umschlag

Push-Back-Regale eignen sich ideal für palettierte Lasten mit mittlerem Umschlag, mit zwei oder mehr Paletten pro Artikelart und einer LiFo-Verwaltung.

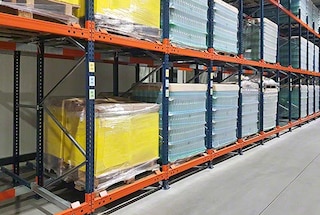

Einschubregale erleichtern die Lagerung nach Chargen

Lagerung nach Chargen

Jeder Kanal ist unabhängig, wodurch eine Differenzierung der Artikelarten möglich ist und die Verwaltung nach Chargen begünstigt wird.

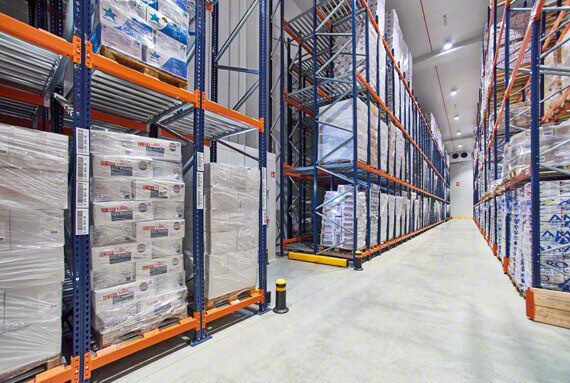

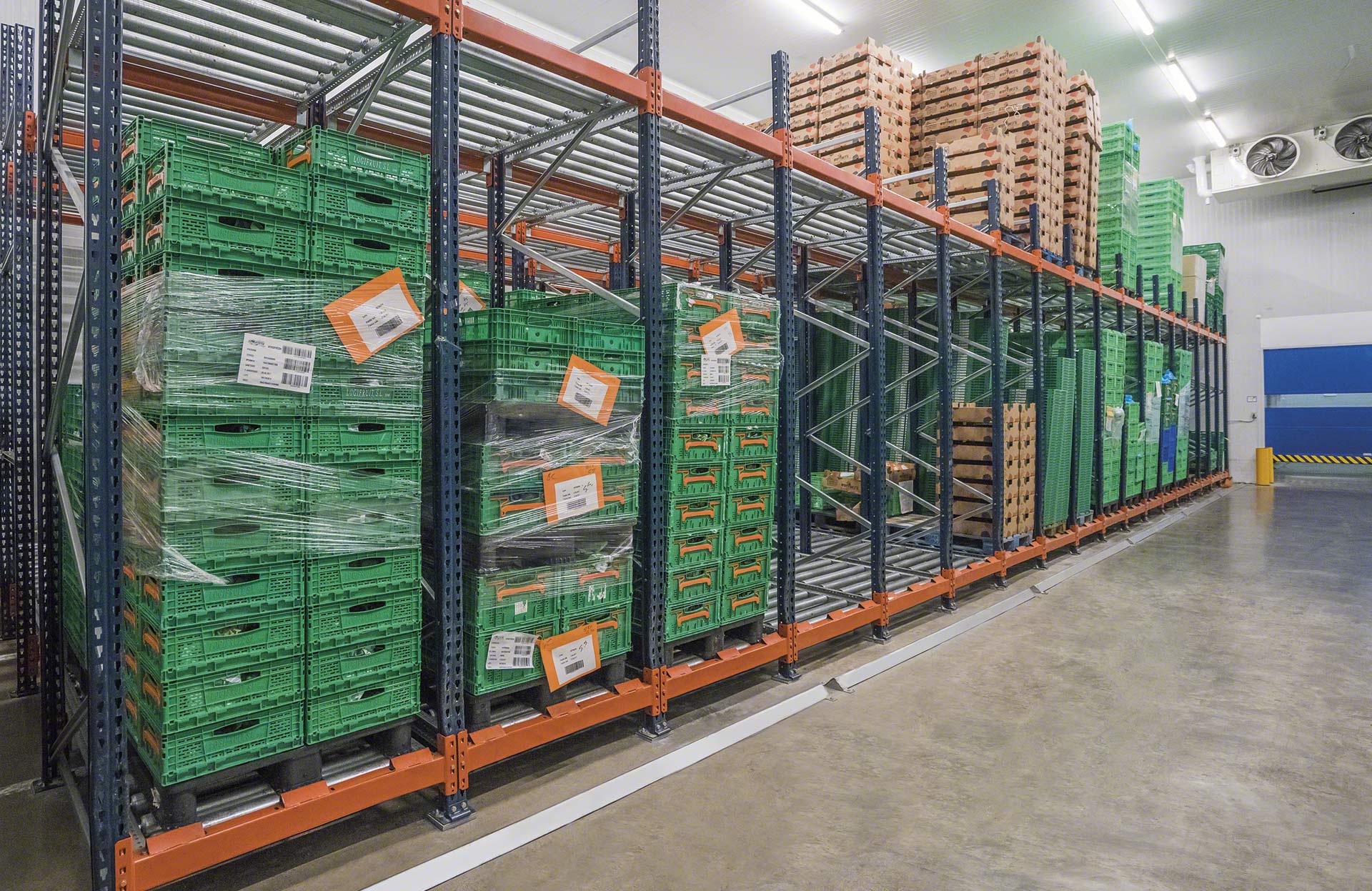

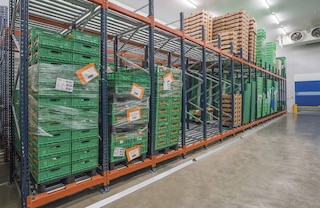

Einschubregale sind ein sehr verbreitetes System in Kühlkammern

Kühlkammern

Empfohlen für Lager mit niedrigen Temperaturen: Sie reduzieren das zu kühlende Volumen und damit den Energieverbrauch.

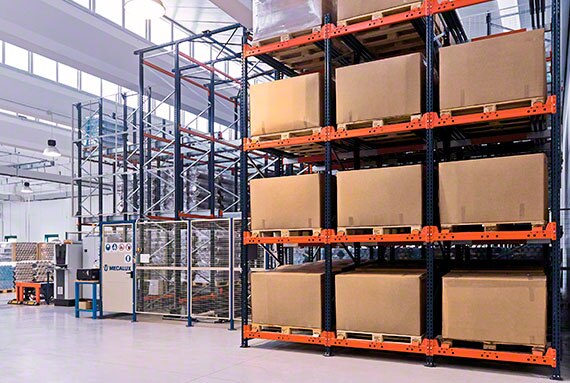

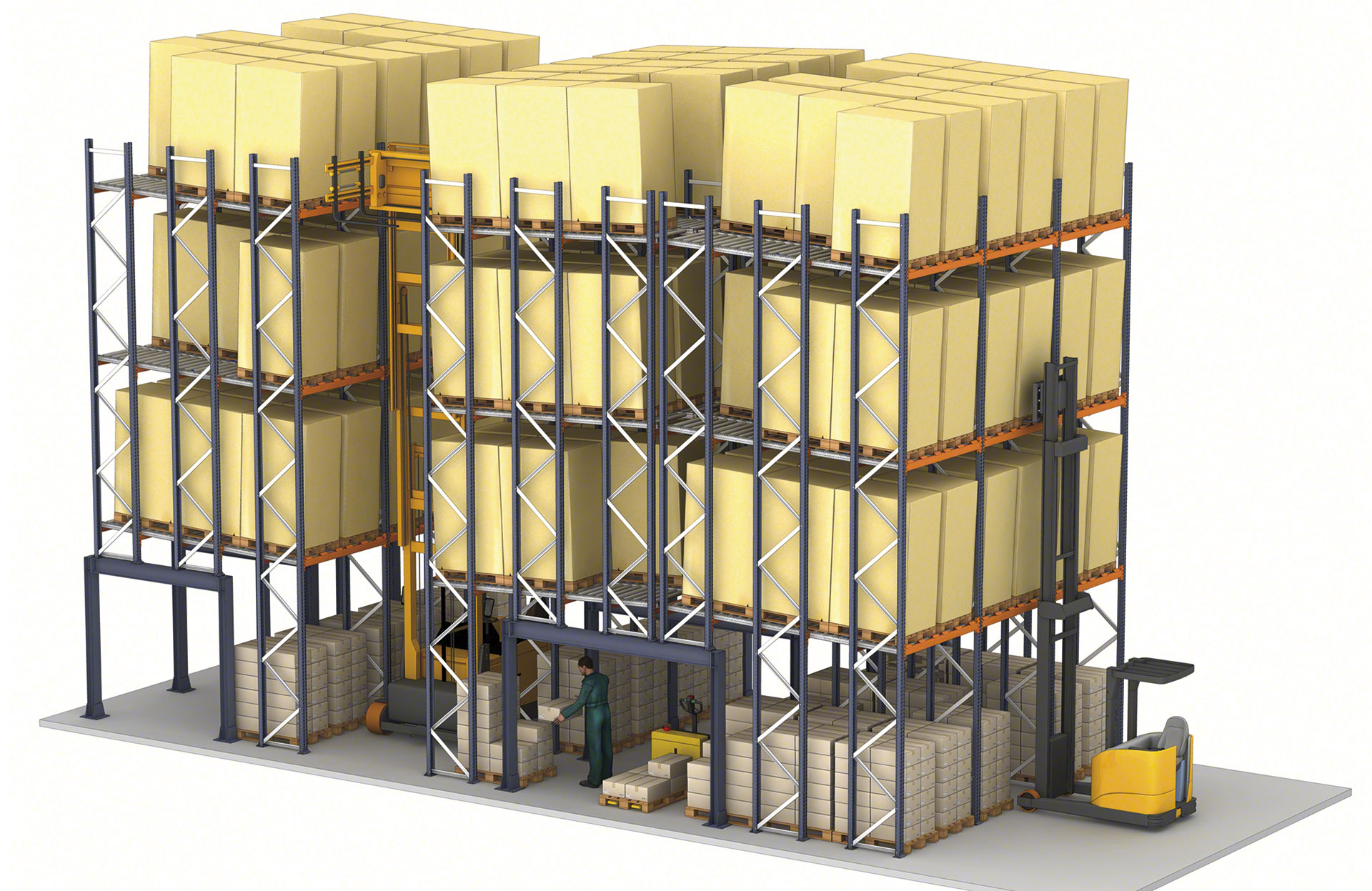

Vorläufiges Pufferlager für zusammengestellte Aufträge

Vorläufiges Pufferlager für zusammengestellte Aufträge

Sie können in temporären Lagerbereichen für zusammengestellte Bestellungen verwendet werden.

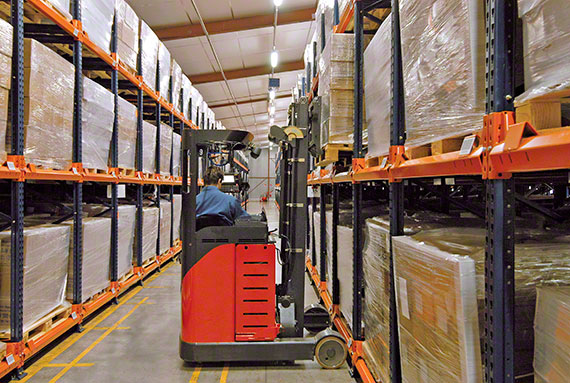

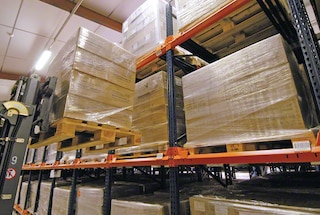

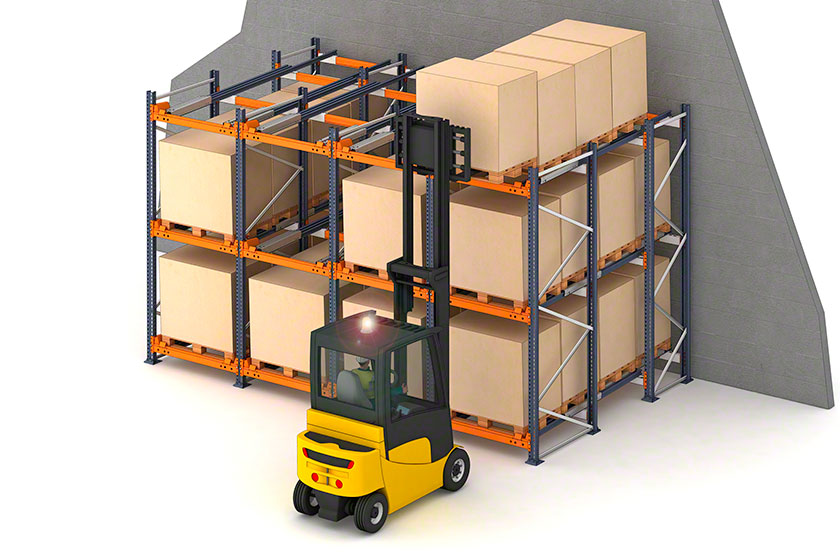

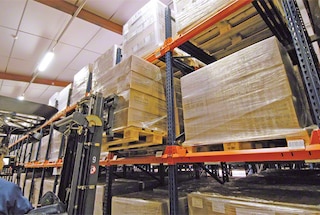

So funktionieren die Einschubregale für Paletten

Wagen- oder Rolleneinheit für das reibungslose und sichere Be- und Entladen von Paletten

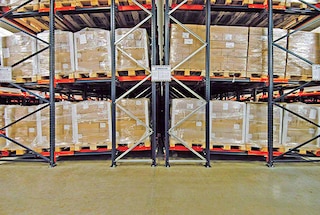

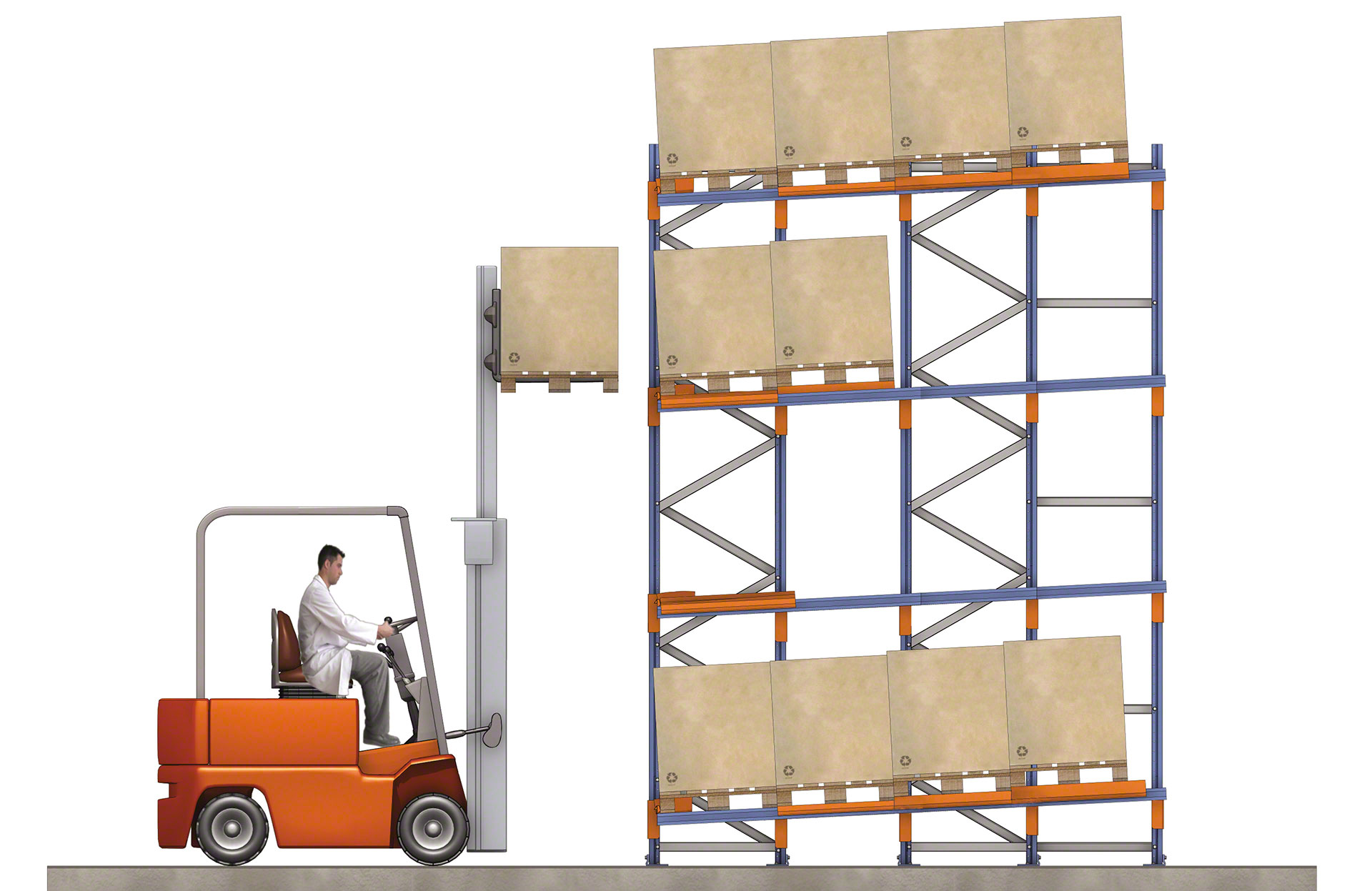

Die Funktionsweise von Einschubregalen basiert auf einem einfachen Bewegungsmechanismus mit Wagen oder Rollen, der zwei entgegengesetzte Kräfte nutzt und ausgleicht: die Schubkraft, um die Paletten im Lagerkanal abzulegen, und die Schwerkraft für ihre Entnahme.

Erfahrungsberichte

Nocciole Marchisio

Wir sind zufrieden mit den Leistungen der Einschubregale und Verschieberegale von Mecalux. Vor allem wegen ihrer optimalen Funktionsweise und weil wir damit die Lagerkapazität verdoppeln konnten.

Pier Giorgio Mollea Eigentümer
Nocciole Marchisio
(Cortemilia, Italien)
College of DuPage

Bei den Regalen, die wir früher hatten, mussten sich die Lagerarbeiter in das Regal begeben, auch wenn sie nur eine Kiste mit Schreibpapier holen wollten. Das ist jetzt nicht mehr nötig. Wir sind wirklich erleichtert, dass unsere Mitarbeiter nun nicht mehr unterhalb einer Last von Tausenden von Kilos arbeiten müssen. Allein die Tatsache, dass ein mögliches Unfallrisiko beseitigt wurde, ist unbezahlbar.

Angelo Conti Lagerleiter
College of DuPage
(Glen Ellyn, USA)
Mundo Helado

Wir sind sehr zufrieden mit den Push-Back-Regalen von Mecalux, weil sie den gesamten verfügbaren Raum im Lager ausnutzen. Mit diesem System können wir die Produkte auch sehr schnell bearbeiten, so dass wir einen effizienten Service bieten können.

Francisco Achaval Geschäftsführer
Mundo Helado
(Córdoba, Argentinien)
Brivio & Viganò

Wir brauchten eine Lösung, mit der wir die Lagerkapazität sowohl in Bezug auf die Fläche als auch auf die Höhe maximieren konnten.

Stefano Brivio Geschäftsführender Partner
Brivio & Viganò
(Pozzuolo Martesana, Italien)
Interworld Freight

Wir sind sehr zufrieden mit den Regalen von Mecalux, da sie die Anordnung unseres Lagers komplett verändert haben und wir seit ihrer Inbetriebnahme Fehler minimieren konnten. Wir erhalten keine Kundenbeschwerden mehr.

Interworld Freight
Interworld Freight
(Miami, USA)

Praxisbeispiele

Die Zusammenstellung von fünf Lagersystemen verbessert die Produktivität eines Getränkeherstellers

Praxisbeispiel Metall-Regale für Abafoods Vertriebszentrum der Italien. Hier können Sie einige Lösungen sehen, die Mecalux entwickelt hat. Mehr

Die Zusammenstellung von fünf Lagersystemen verbessert die Produktivität eines Getränkeherstellers

Das Lager des Naturkorkenherstellers Belbo Sugheri

Das Produktionszentrum des Familienunternehmens Belbo Sugheri befindet sich in Calamandrana (Italien), wo Korken höchster Qualität zur Konservierung von Wein hergestellt werden. Das Lager dieser Fabrik verfügt über Push-Back-Palettenregalanlagen von Mecalux, in denen Bigbags mit losen Korken gelagert werden. Mehr

Das Lager des Naturkorkenherstellers Belbo Sugheri

Kombination von Lösungen für das Logistikunternehmen Tamer in Saudi-Arabien

Mecalux hat in Zusammenarbeit mit Alshaya das Lager des Logistikunternehmens Tamer in Saudi-Arabien mit Palettenregalen, Einfahrregalen mit Pallet Shuttle, Push-Back-Regalen und einem Kommissioniertunnel aus Durchlaufkanälen ausgestattet. Es hat eine Gesamtkapazität von 22.706 Paletten. Mehr

Kombination von Lösungen für das Logistikunternehmen Tamer in Saudi-Arabien

Das Logistik-Unternehmen Desert Depot installiert Push-Back-Regalanlagen, um eine höhere Lagerkapazität zu erzielen

Praxisbeispiel: Push-Back-Palettenregalanlagen für Desert Depot in Vereinigte Staaten. Hier können Sie einige Lösungen sehen, die Mecalux entwickelt hat. Mehr

Das Logistik-Unternehmen Desert Depot installiert Push-Back-Regalanlagen, um eine höhere Lagerkapazität zu erzielen
Sehen Sie mehr Fallbeispiele

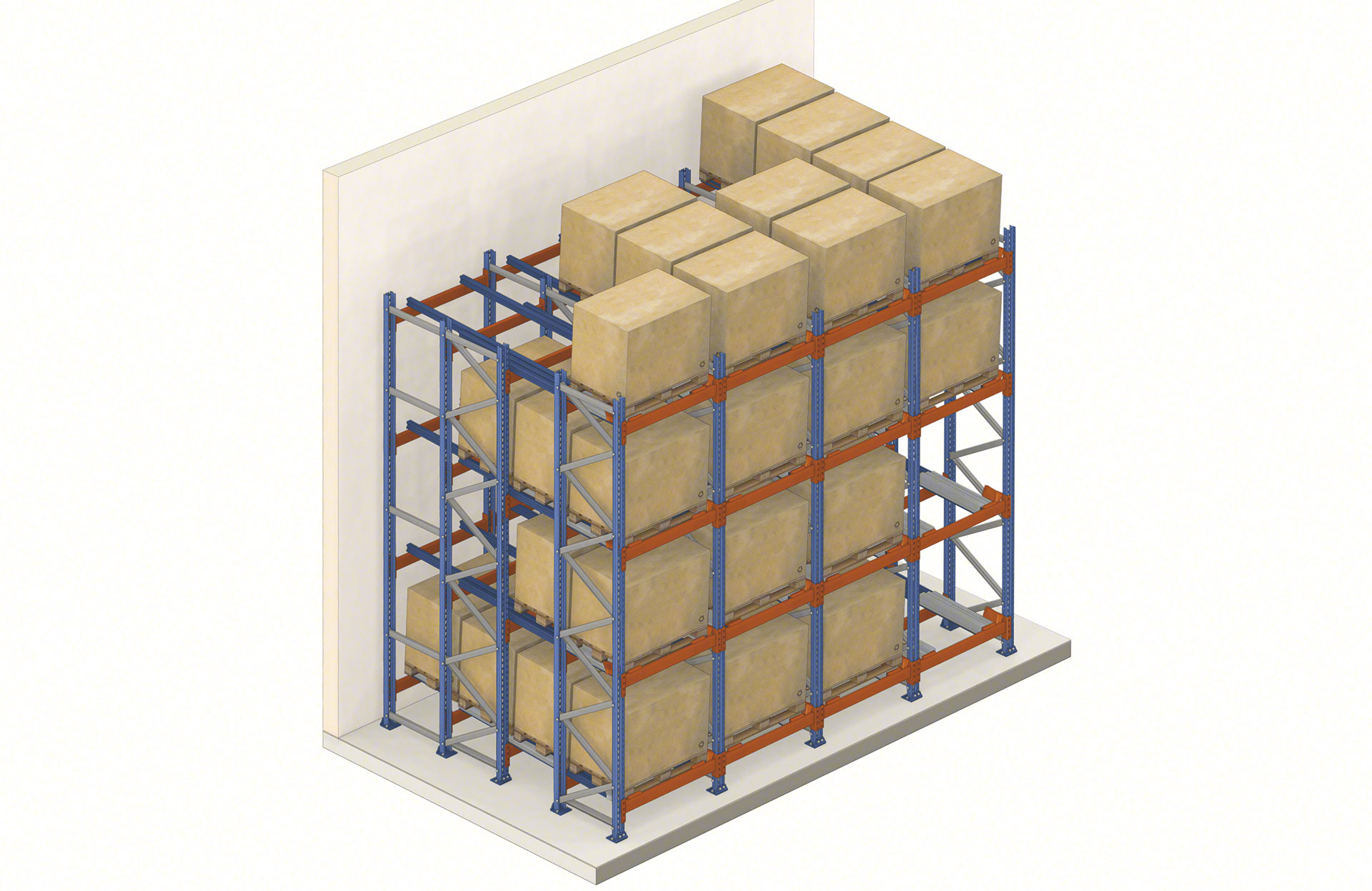

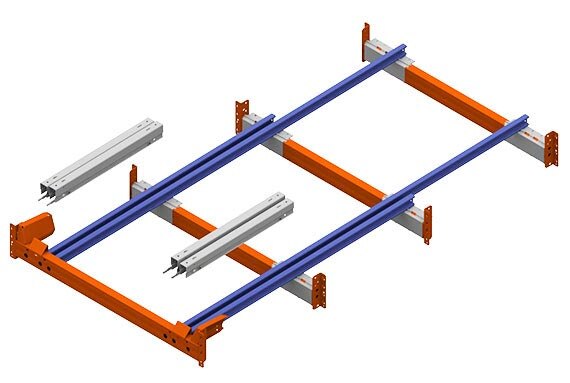

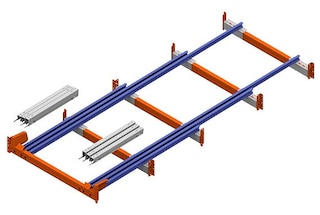

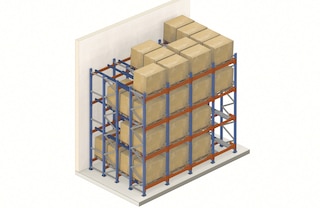

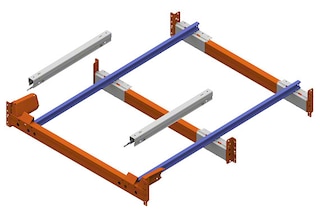

Konfigurationen von Einschubregalen

Verschiedene Bauvarianten, die sich an die logistischen Anforderungen des jeweiligen Projekts anpassen lassen

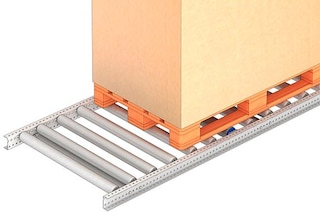

Die Einschubregale von Mecalux können in der Variante mit Wagen zwischen zwei und vier Paletten in der Tiefe aufnehmen oder mehr als vier in der Variante mit Rollen.

Komponenten von Einschubregalen

Die Einschubregale von Mecalux zeichnen sich durch ein Höchstmaß an Qualität sowohl bei der Herstellung als auch bei den Materialien und der Verarbeitung der verschiedenen Komponenten aus, was die Stabilität, Festigkeit und Langlebigkeit der Anlagen gewährleistet.

Neben den üblichen Elementen von Palettenregalen aus Metall (wie z. B. Rahmen und Längsträger) zeichnen sich die Einschubregale für Paletten durch die Laufschienen und Wagen aus.

Push-Back-Regale verfügen über eine Reihe spezifischer Komponenten, die eine reibungslose und risikofreie Be- und Entladung gewährleisten und die Sicherheit der Lagerarbeiter, der Waren und der Anlage gewährleisten.

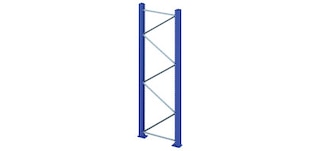

Die Rahmen von Einschubregalen bestehen aus Verstrebungen, Horizontalstreben und Diagonalen

Rahmen

Vertikale Elemente aus zwei Stützen, die durch eine Reihe von Horizontalstreben und Diagonalen miteinander verbunden sind.

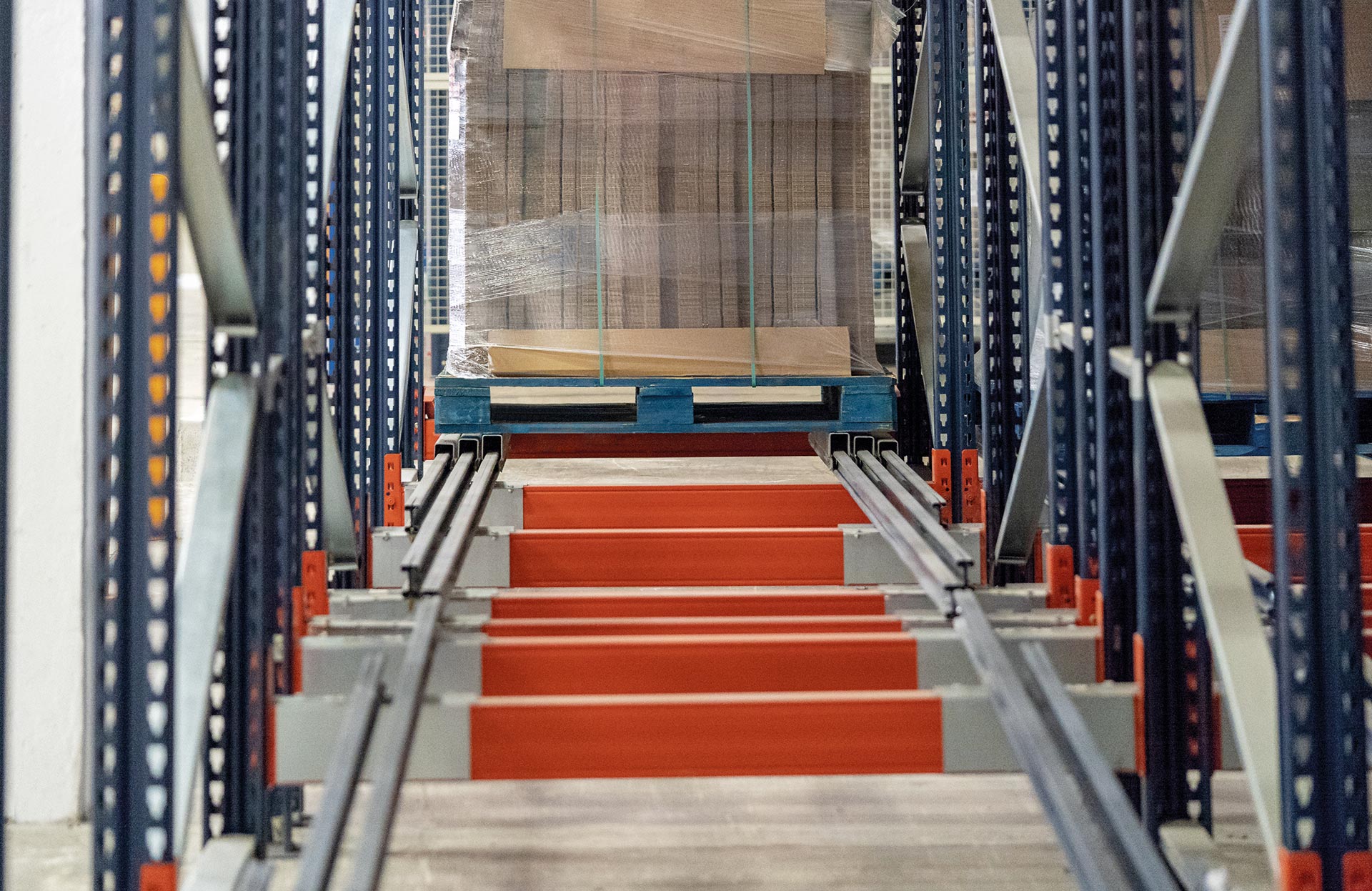

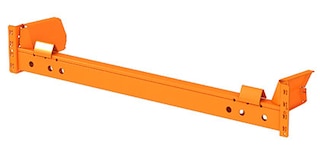

Die Schienen sind an den Längträgern der Einschubregale befestigt

Längsträger

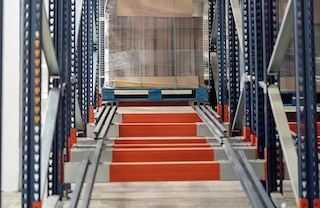

Horizontale Elemente, an denen die Schienen befestigt sind. Sie werden mit der für die ordnungsgemäße Bewegung der Paletten erforderlichen Neigung montiert.

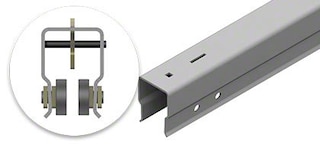

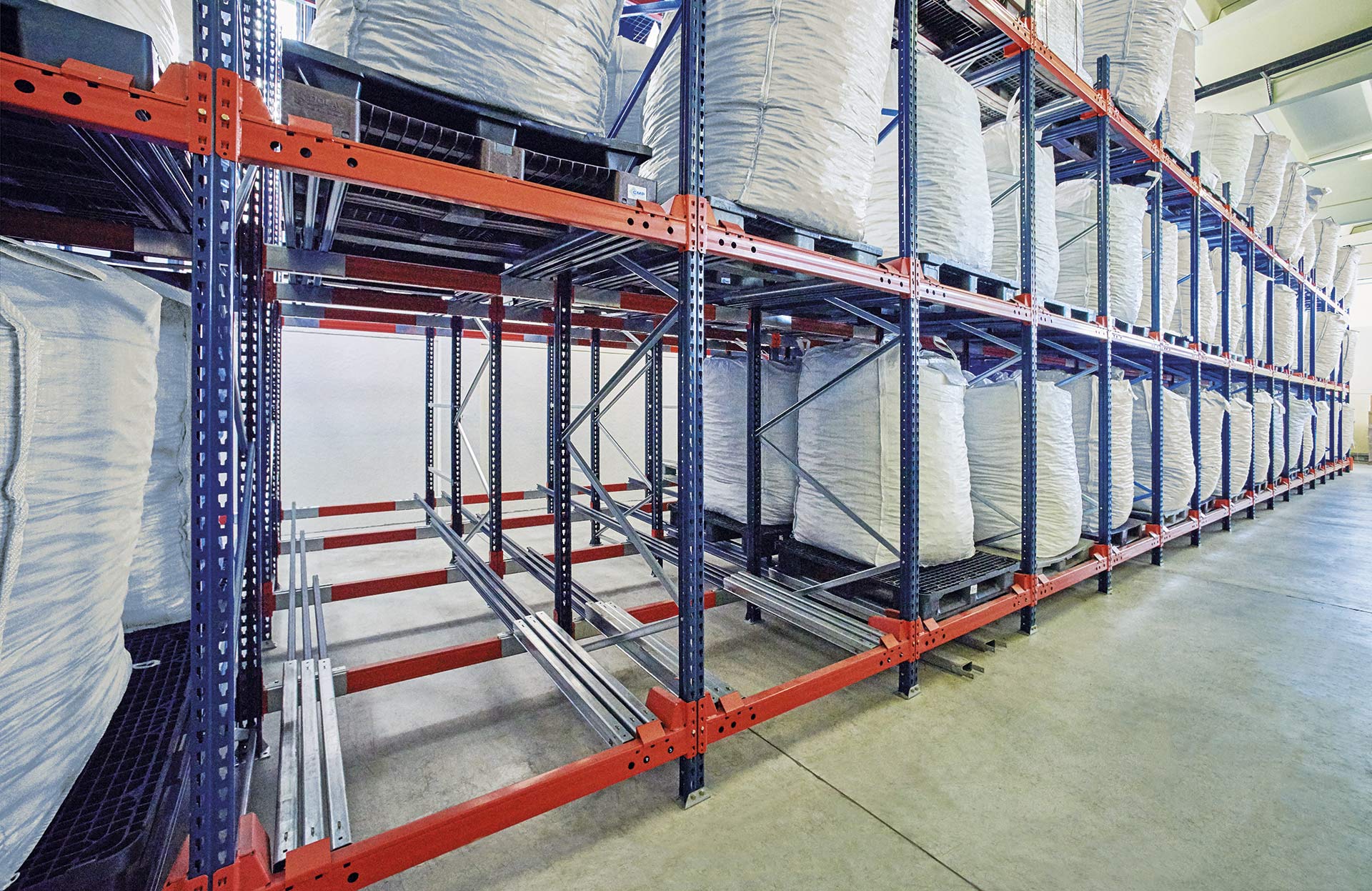

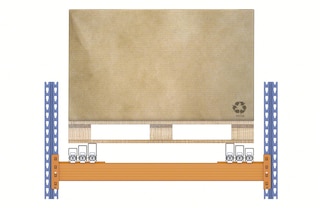

Die Wagen der Einschubregale bewegen sich auf den Schienen

Wagen

Sie verfügen über vier Lager auf ihren Achsen, mit denen sie sich entlang der Schiene bewegen können. Je nach Breite der Palette in drei Längen erhältlich.

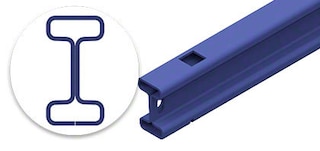

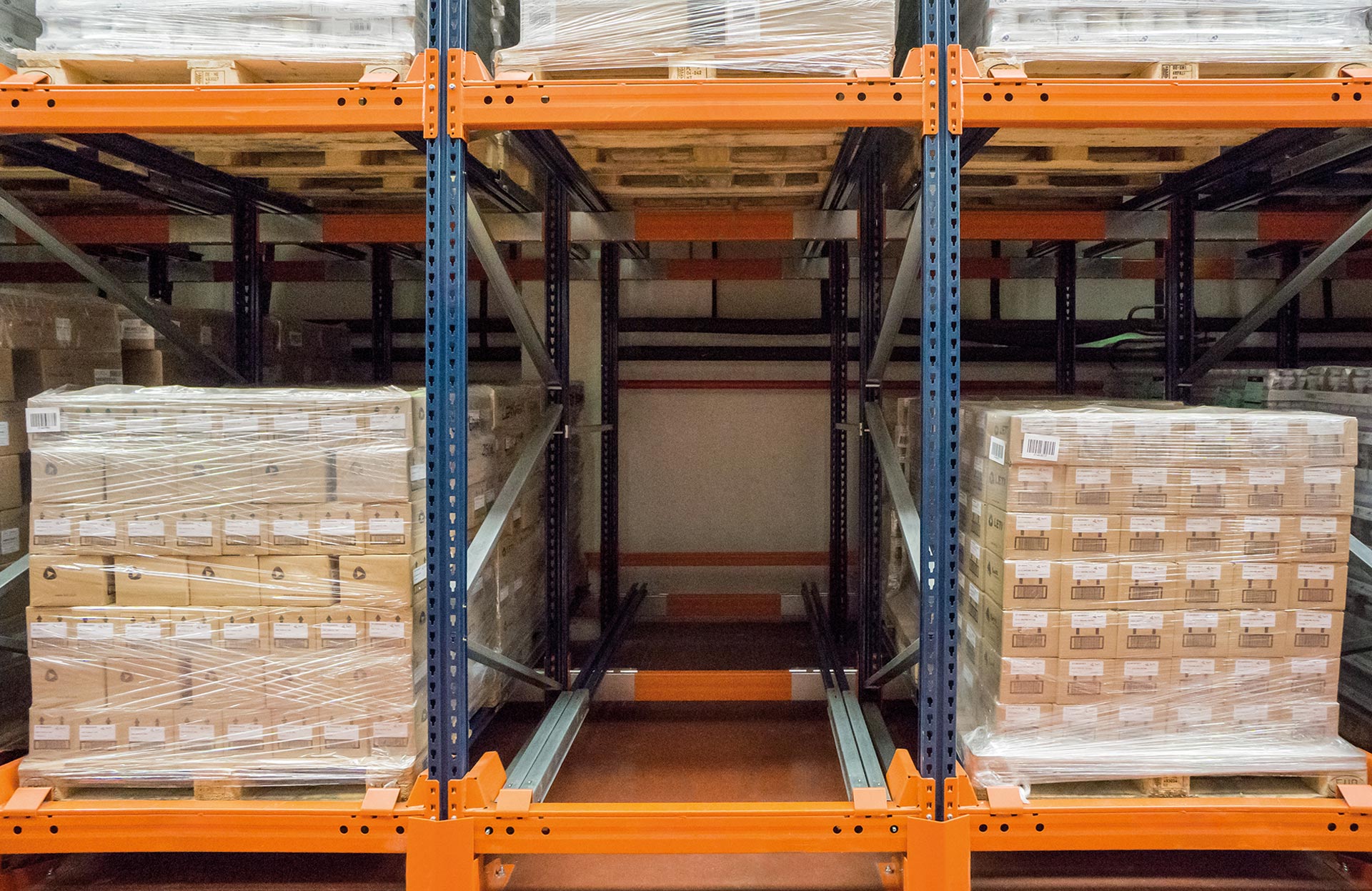

Die Schienen der Einschubregale ermöglichen die Bewegung der Wagen

Schienen

Metallprofile auf denen die Wagen ruhen und die eine korrekte Bewegung der Rollelemente entlang des Kanals gewährleisten.

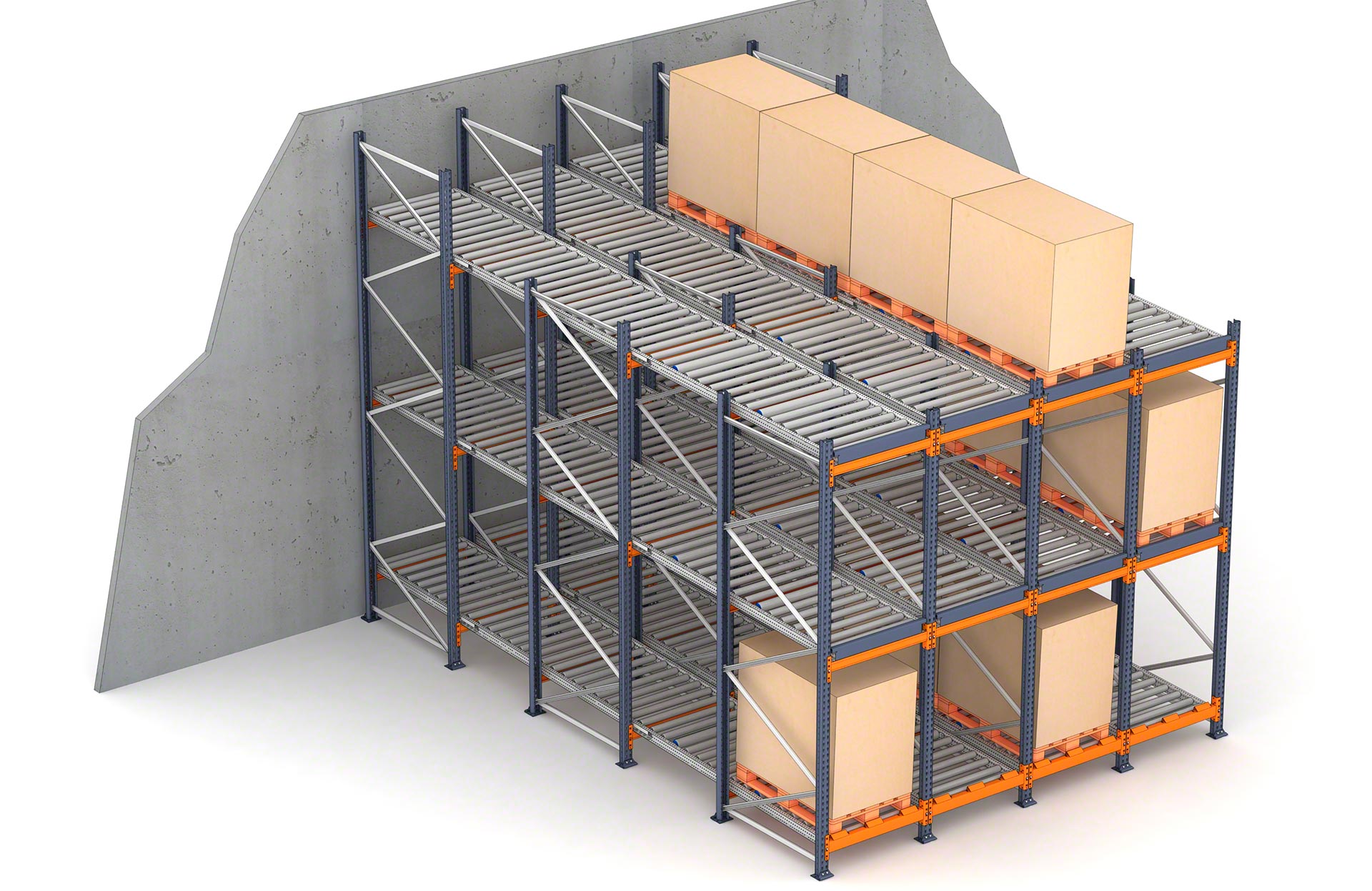

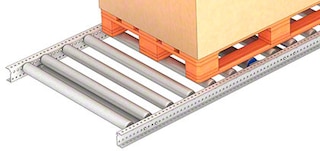

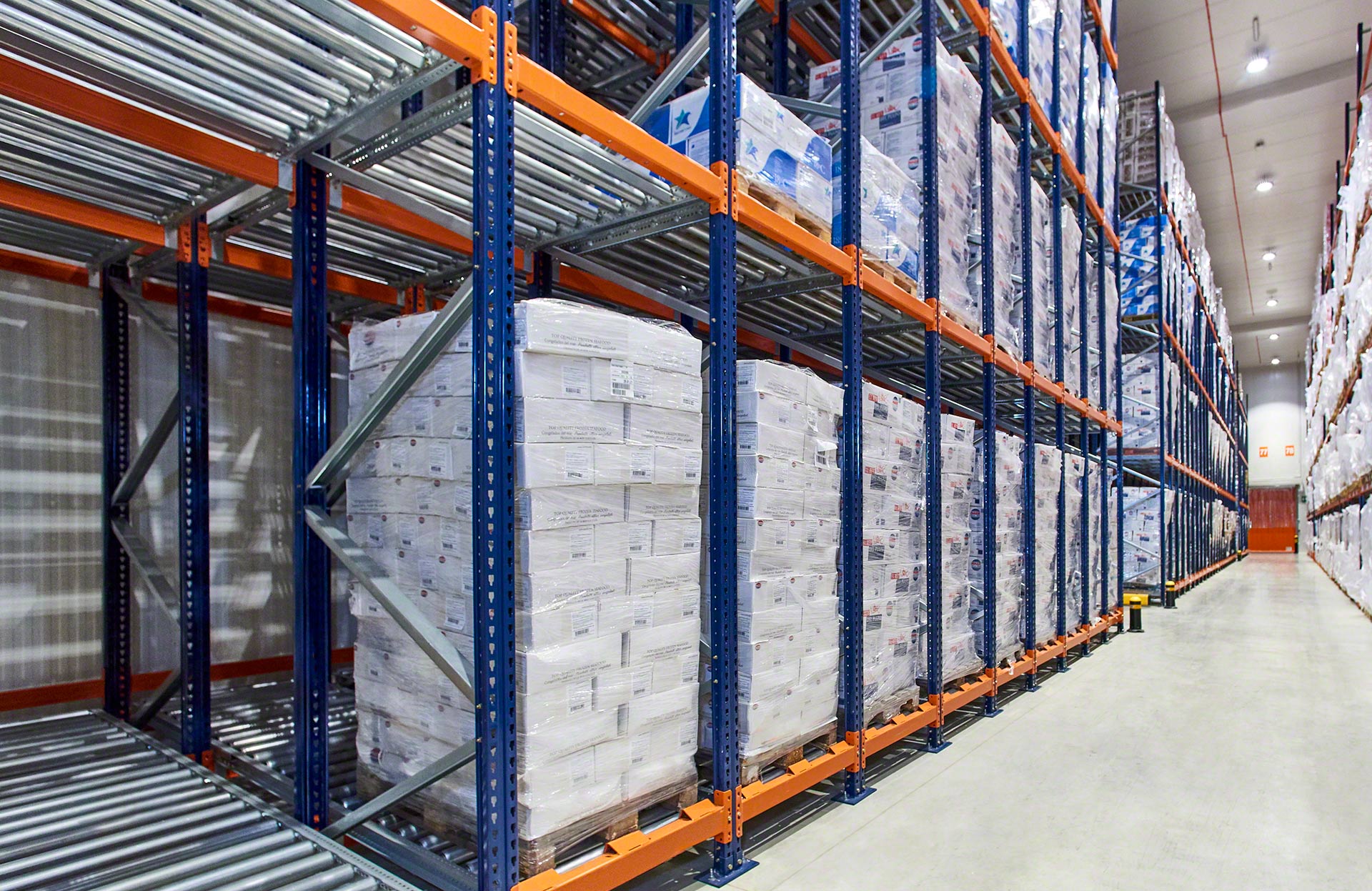

Die Rollen erhöhen die Tiefe der Schienen eines Einschubregals

Rollen

Mit dieser Lösung wird eine größere Tiefe in den Kanälen erreicht. Die Achsen der Rollen passen in die Rillen der Schienen.

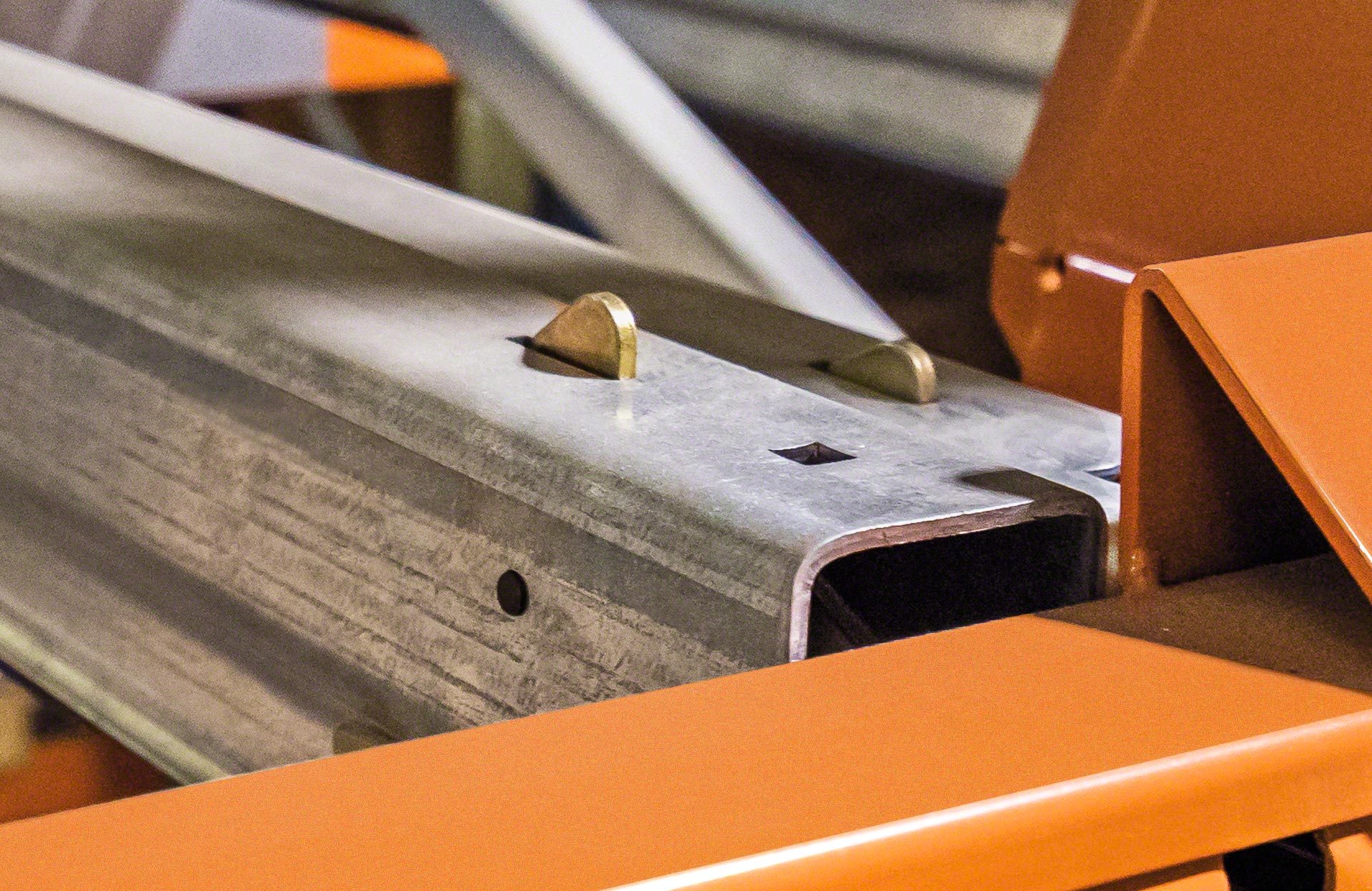

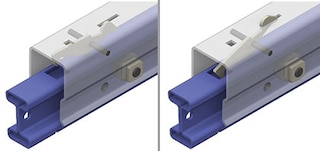

Sicherheitsklinken verhindern, dass sich der Wagen bewegt, wenn die Palette nicht richtig abgestützt ist

Sicherheitsklinken

Sie sind an jedem Wagen vorhanden, um dessen Bewegung zu verhindern, wenn die Palette nicht richtig aufliegt.

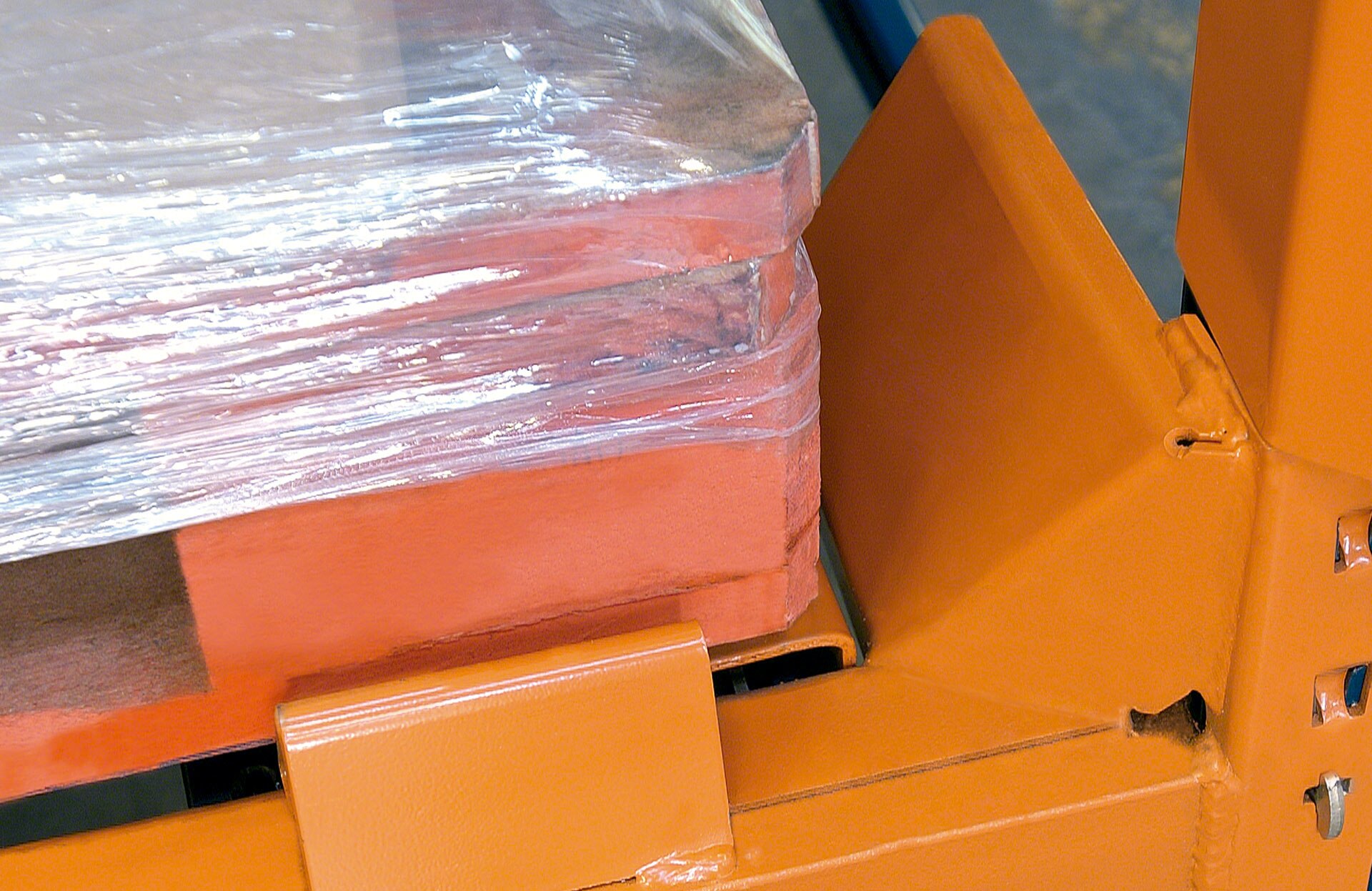

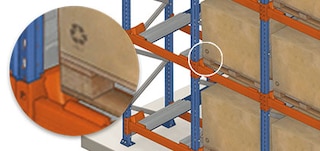

Palettenzentrierstücke erleichtern das Be- und Entladen in Einschubregalen

Palettenzentrierstücke

Sie sind zu beiden Seiten jedes Kanals angebracht, um für die korrekte Zentrierung der Palette zu sorgen und so die Ein- und Auslagerungsvorgänge zu erleichtern.

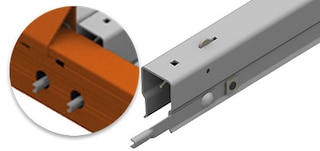

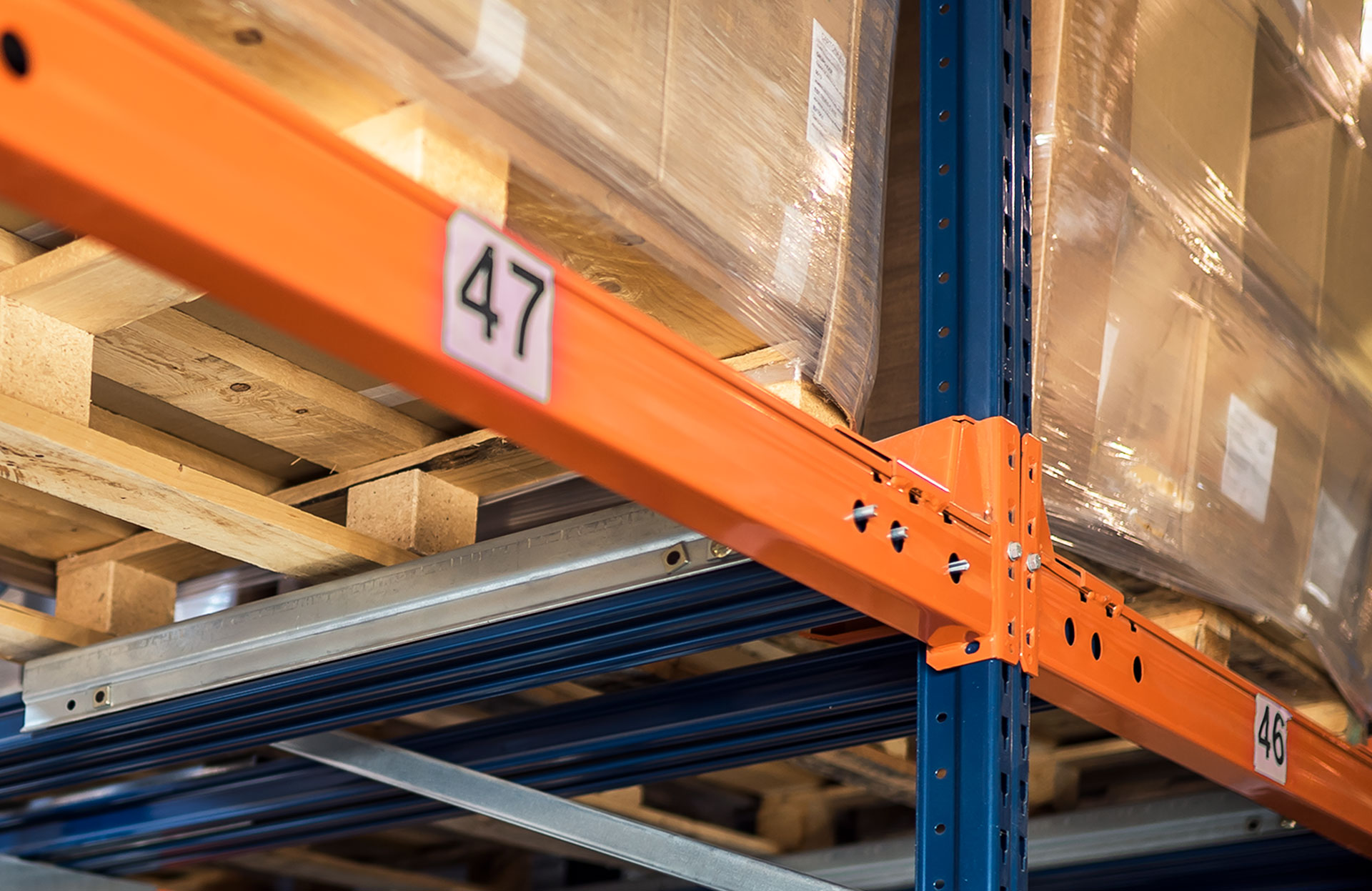

Anwesenheitssensoren für Wagen zeigen die freien Stellen im Kanal an

Präsenzsensoren für Wagen

Sie ragen aus dem Längsträger heraus, um die Verfügbarkeit von Wagen anzuzeigen. Sie sind besonders bei hohen Ebenen nützlich, um sofort festzustellen, ob es Lücken im Kanal gibt.

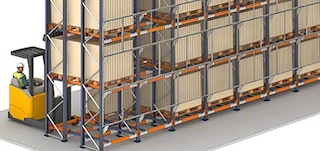

Der seitliche Drahtgitterschutz erhöht die Sicherheit in Push-Back-Regalen

Seitlicher Drahtgitterschutz

Sie verhindern, dass Waren von hohen Ebenen in Durchgänge fallen oder dass Personen von der Seite in die untere Ebene eindringen.

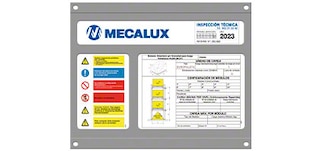

Das Typenschild enthält die technischen Angaben der Einschubregale

Typenschild

Es enthält die technischen Merkmale des Regals und befindet sich in sichtbaren Bereichen an den Enden der Struktur.

Downloads

Catalog - 9 - Push-back - de_DE

Einschubregale

Palettenlagersystem durch Verdichtung in die Tiefe

Download
Technische Inspektion von Regalsystemen

Technische Inspektion des Regalsystems

Nutzung, Inspektion und Instandhaltung von Regalanlagen

Download
MS_Dinamica_DE.pdf

Handbuch zur Sicherheit im Lager

Funktionsweise, Gebrauch, Überprüfung und Wartung von Einschubregalen

Download
Catalog - 0 - Lagerlosungen-fur-paletten - de_DE

Lösungen für die Palettenlagerung

Lagersysteme für palettierte Produkte

Download
Catalog - 3 - Easy-wms - de_DE

Lagerverwaltungssoftware

Technologische Innovation für effiziente Lager

Download

Häufig gestellte Fragen

Einschubregale sind kompakte Strukturen, bei denen die inneren Gänge wegfallen und bis zu vier Paletten pro Kanal durch Verdichtung gelagert werden können. Dadurch wird die Lagerkapazität erhöht und gleichzeitig die von der Anlage belegte Fläche reduziert. Die Paletten werden auf einer Reihe von Wagen oder Rollen abgestellt, die entlang von leicht geneigten Schienen geschoben werden. Daher auch der Name Push-Back, der „zurückschieben“ bedeutet und die Bewegung des Gabelstaplers bezeichnet, der die bereits im Regal befindlichen Paletten zurückschiebt, um eine neue abzulegen. Der vordere Teil des Regals ist der niedrigste Teil des Regals, d. h. wenn Waren entnommen werden, bewegen sich die hinteren Paletten durch die Schwerkraft eine Position nach vorne, so dass der Eingang des Kanals wieder besetzt ist. Da diese Regale über einen einzigen Arbeitsgang verfügen, von dem aus das Be- und Entladen erfolgt, gilt für sie das LiFo-Prinzip: die zuletzt eingelagerte Palette wird zuerst entnommen.

Die Push-Back-Regale lassen sich mit jeder Art von Produkt kombinieren, auch wenn ihre Anwendung unter bestimmten Umständen besonders geeignet ist. Es ist z. B. eine hervorragende Lösung für die Lagerung von palettierten Waren mit mittlerem Umschlag und zwei oder mehr Paletten pro Artikelart, die nach der LiFo-Methode gehandhabt werden. Außerdem werden Push-Back-Regale häufig in Lagern mit wenigen Artikelarten und wenigen Paletten pro Artikelart sowie für die Lagerung von Konsumgütern verwendet, da sie ein schnelles Be- und Entladen ermöglichen. Wie jede Kompaktlagerlösung eignet sie sich auch für Unternehmen, die die verfügbare Fläche optimieren müssen, um die Lagerkapazität zu erhöhen.

Der Hauptunterschied zwischen den beiden Systemen liegt in den jeweils verwendeten Bestandsverwaltungsstrategien. Die Einschubregale basieren auf dem LiFo-Prinzip (last in, first out), d. h. die zuletzt eingelagerte Palette wird zuerst entnommen und der Zugriff auf die Ware erfolgt von einem einzigen Gang aus. Durchlaufregale hingegen verfügen über einen Be- und Entladegang, so dass ihr Betrieb durch das FIFO-Prinzip (first in, first out) bestimmt wird: Die zuerst eingehende Palette wird zuerst entnommen.

Push-Back-Regale sind ein sehr einfaches Lagersystem, das durch Verdichtung die Lagerung verschiedener Artikel in jedem Kanal ermöglicht und bei dem die Gabelstapler nicht in die Struktur hineinfahren müssen, da sie die Waren im Arbeitsgang ein- und auslagern. Dadurch werden die Manövrierzeiten reduziert und die Betriebssicherheit wird erhöht. Diese Regale sind jedoch durch die Tiefe der Kanäle und die Höhe begrenzt. Das System kann mit bis zu vier und sechs Paletten in der Tiefe (je nach Variante, Wagen oder Rollen) und mit einer maximalen Höhe von 7,5 m konfiguriert werden. Sollte eine größere Kapazität und Höhe erforderlich sein, bietet Mecalux auch andere Lagerlösungen mit hoher Dichte an, wie das Pallet-Shuttle-System, dessen Kanäle zum Beispiel über 40 m tief sein können.

Einschubregale mit dem Wagen- und Schienensystem können maximal vier Paletten pro Kanal aufnehmen. Bei der Variante mit Rollen beträgt die maximale Anzahl von Paletten pro Kanal dagegen sechs, wobei die Tiefe allerdings noch größer sein kann, wenn das Gewicht der Palette dies zulässt.

Die maximale Höhe der Einschubregale von Mecalux liegt bei 7,5 m, vorausgesetzt, dass sie mit geeigneten Handhabungsgeräten arbeiten, da die Höhe von den verwendeten Gabelstaplern abhängt.

Die Breite des Kanals oder, mit anderen Worten, der Längsträger entspricht den vorderen Abmessungen der Palette einschließlich der Ladung plus 150 mm (75 mm auf jeder Seite).

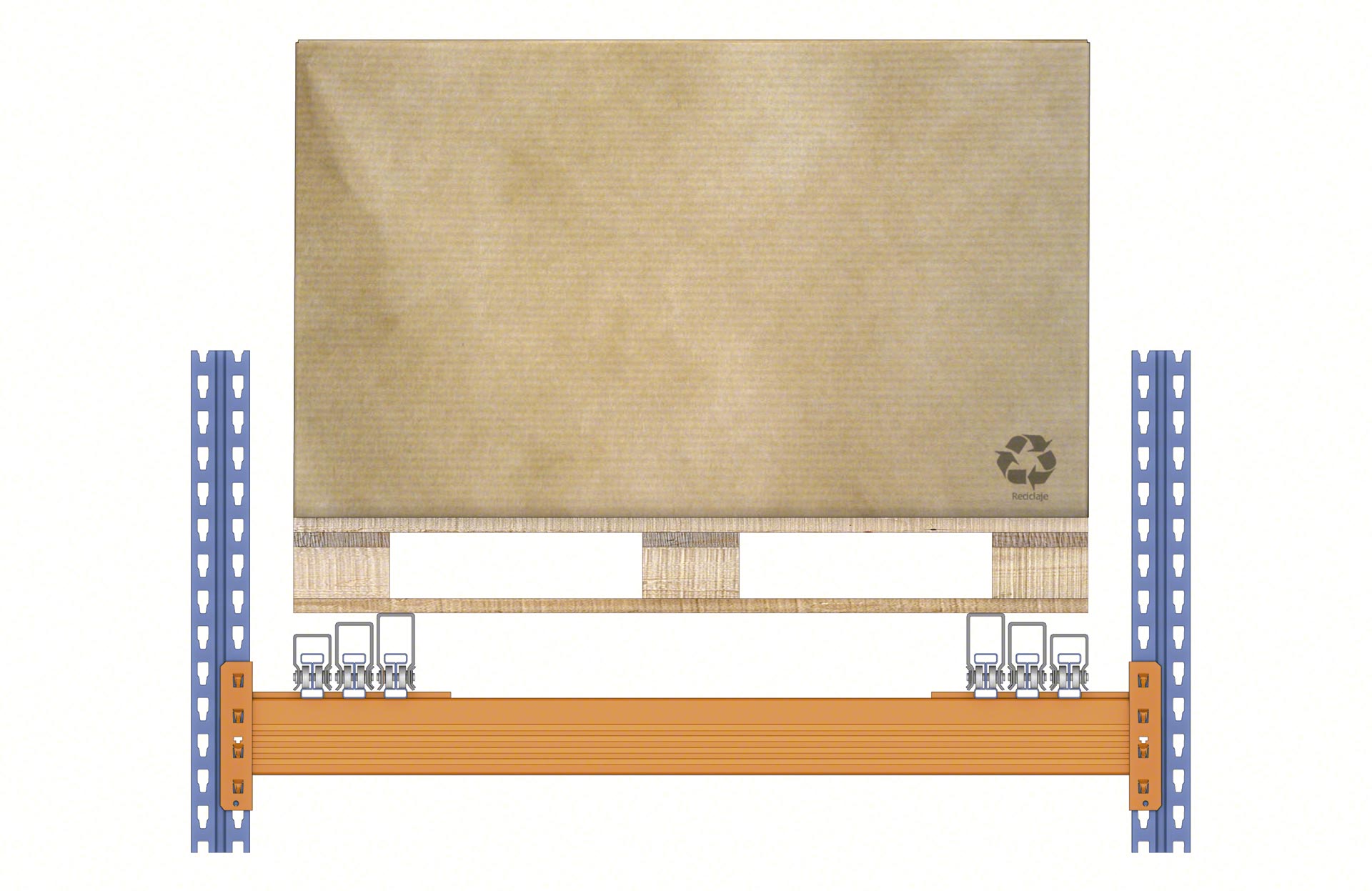

Bei der Variante mit Wagen und Schienen werden die Paletten vom Gabelstapler mit senkrecht angeordneten Unterkufen gehandhabt, so dass sie quer auf den Wagen und Schienen aufliegen. Sie werden also von der breiteren Seite in das Regal eingesetzt. Im Gegensatz zur Variante mit Rollen werden die Paletten von der Schmalseite aus gehandhabt, damit die Kufen quer auf den Rollen aufliegen und so ihre Bewegung erleichtert wird.

In einem Einschubregal ist jeder Lagerkanal für eine einzelne Artikelart bestimmt. Da die Kanäle unabhängig voneinander geführt werden, kann jeder von ihnen unterschiedliche Artikelarten enthalten. Dies ist ein Vorteil gegenüber Einfahrregalen, bei denen alle Kanäle im selben Lagerkanal für die selbe Artikelart verwendet werden.

Prinzipiell kann jedes Gabelstaplermodell mit Einschubregalen arbeiten, wobei jedoch einige Punkte beachtet werden müssen. Die Steifigkeit und der Widerstand gegen die Schubkraft des Mastes des Gabelstaplers bestimmen z. B. die Anzahl der Paletten pro Kanal, da der Gabelstapler die notwendige Kraft aufbringt, um die im Kanal gelagerten Paletten bei der Einführung einer neuen Palette zu verschieben. Andererseits muss der Mast mit steigender Höhe umso stärker sein. Außerdem verschleißen seine Komponenten stärker und es wird schwieriger, den Gabelstapler bei der Entnahme der Paletten zu steuern.
