Kabeltrommelregale

Kabeltrommelregale

Spezielles Regalsystem zur Lagerung und Optimierung der Handhabung von Produkten, die auf Trommeln aufgerollt sind, wie Kabel, elektrische Leitungen, Schläuche, Papier, Draht usw.

Informationsmaterial oder Angebot anfordern

Produkt

Die Lösung zur Lagerung von Rollenware aller Art

Anlagen mit Kabeltrommelregalen lassen sich leicht an die Eigenschaften, Abmessungen und die Verwendung der Waren anpassen. Es besteht die Wahl zwischen zwei Lagersystemen (frontal und seitlich), geneigten oder geraden Rahmen, verschiedenen Arten von Rahmenständern und einer Vielzahl von Anordnungsmöglichkeiten.

nach oben

Vorteile

Individuell anpassbare Konfiguration, um Zeit und Platz zu sparen und an Bequemlichkeit zu gewinnen

  • Die ideale Lösung für die Lagerung von Kabeln, selbst solche mit großem Volumen oder Gewicht
  • Platzeinsparung durch Ausnutzung der Rahmenhöhe (bis zu 12,5 m)
  • Je nach Eigenschaft der Ware kann ein frontales oder seitliches Kabel-Lagersystem gewählt werden
  • Lagerung der Trommeln in perfekter Ordnung und mit einfachem Zugriff
  • Im selben Modul können Trommeln mit verschiedenen Längen, Außendurchmessern und verschiedenem Gewicht gelagert werden.
  • Hohe Sicherheit und Tragfähigkeit (bis zu 2.000 kg) dank der Komponenten wie Längsträger, Versteifungsträger und Verstrebungen.
nach oben

Ausführungen

Konstruktionsalternativen, um die maximale Effizienz zu erzielen

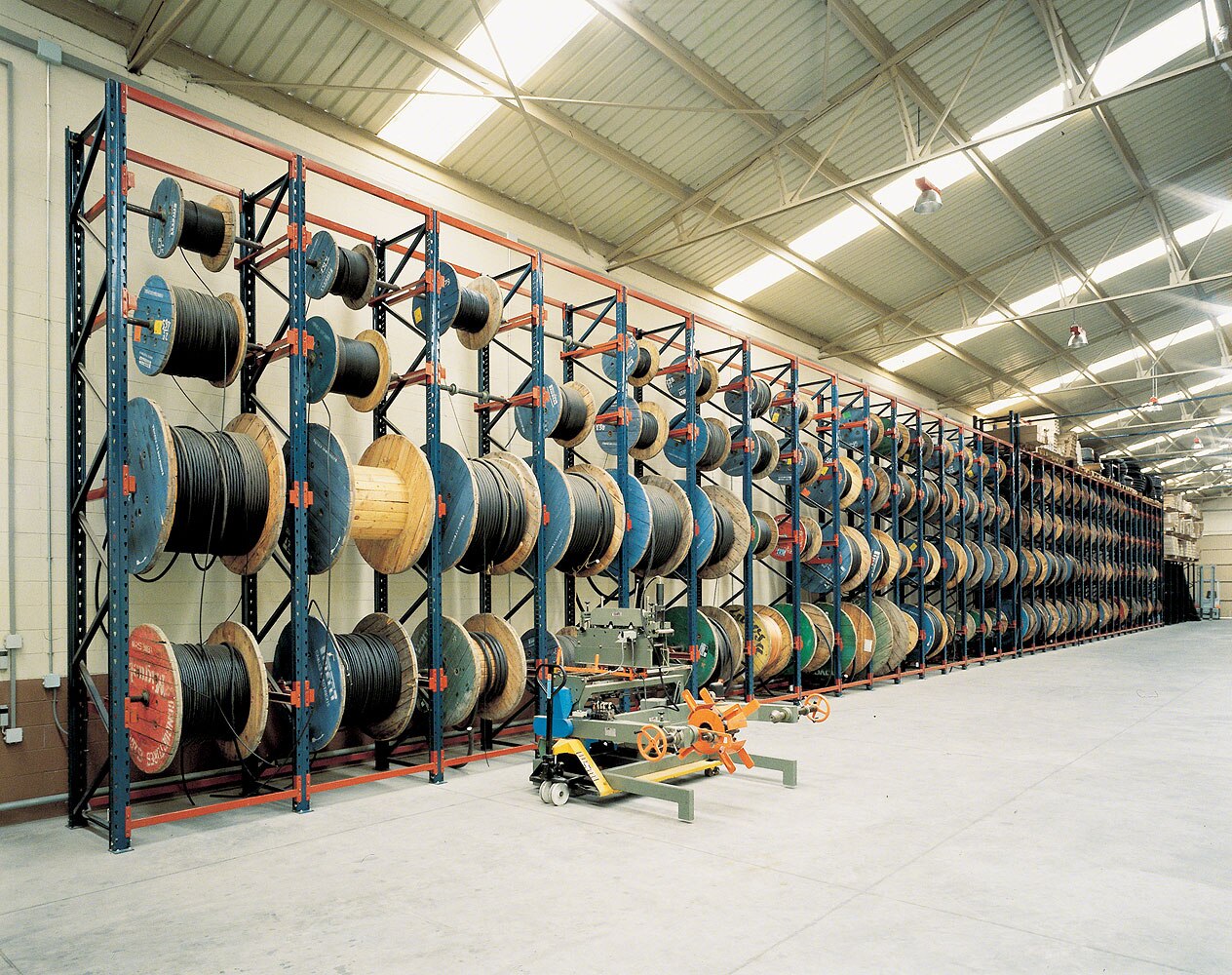

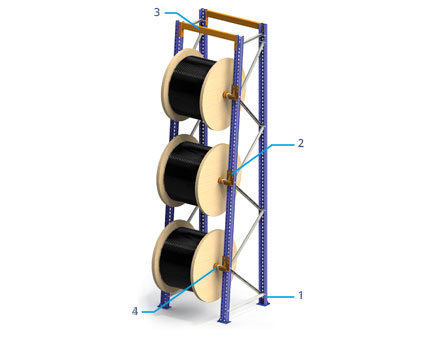

  • Kabeltrommelregale mit geneigtem Rahmen

    Diese Ausführung wird verwendet, wenn die Ware meterweise verkauft und daher mit Hilfe von Trommeln gehandhabt wird. Sie wird auch empfohlen, wenn die Trommeln mit einem Brückenkran oder einem Flaschenzug eingelagert werden müssen. Ihre Höhe, Tiefe und Breite sind variabel und werden in Abhängigkeit von der zu lagernden Last und dem verwendeten Rahmenständermodell berechnet. Die technische Abteilung von Mecalux berechnet die Tiefe des Rahmens und die optimale Länge der Diagonalen mithilfe eines umfassenden Computerprogramms.

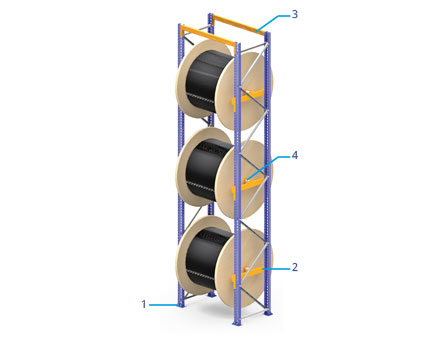

  • Kabeltrommelregale mit geradem Rahmen

    Empfohlene Variante für die Lagerung von Beständen. Die Trommeln werden mit Gabelstaplern gehandhabt und im Regal gelagert. Da das Regal hier für die Zwischenlagerung genutzt wird, wirken keine zusätzlichen Kräfte auf die Struktur ein. Es ist in verschiedenen Höhen, Tiefen und Breiten erhältlich, je nach zu lagernder Last und verwendetem Rahmenständermodell.

nach oben

Komponenten

Spezielle Komponenten für die sichere Lagerung und Handhabung von Trommeln

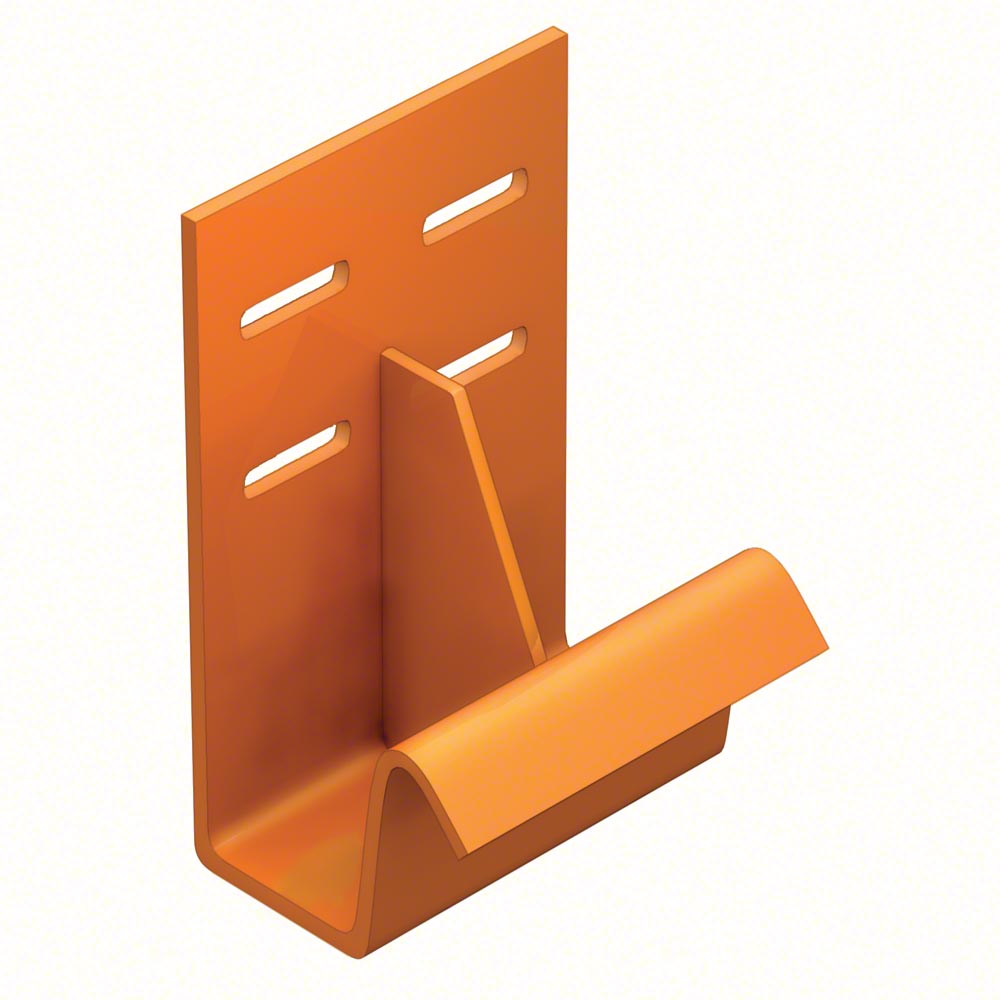

  • Trommelhalter

    L-förmiges Teil zur Aufnahme der Halterohre für Trommeln. Es wird vor allem für Meterware verwendet und mit vier Schrauben am Rahmenständer befestigt.

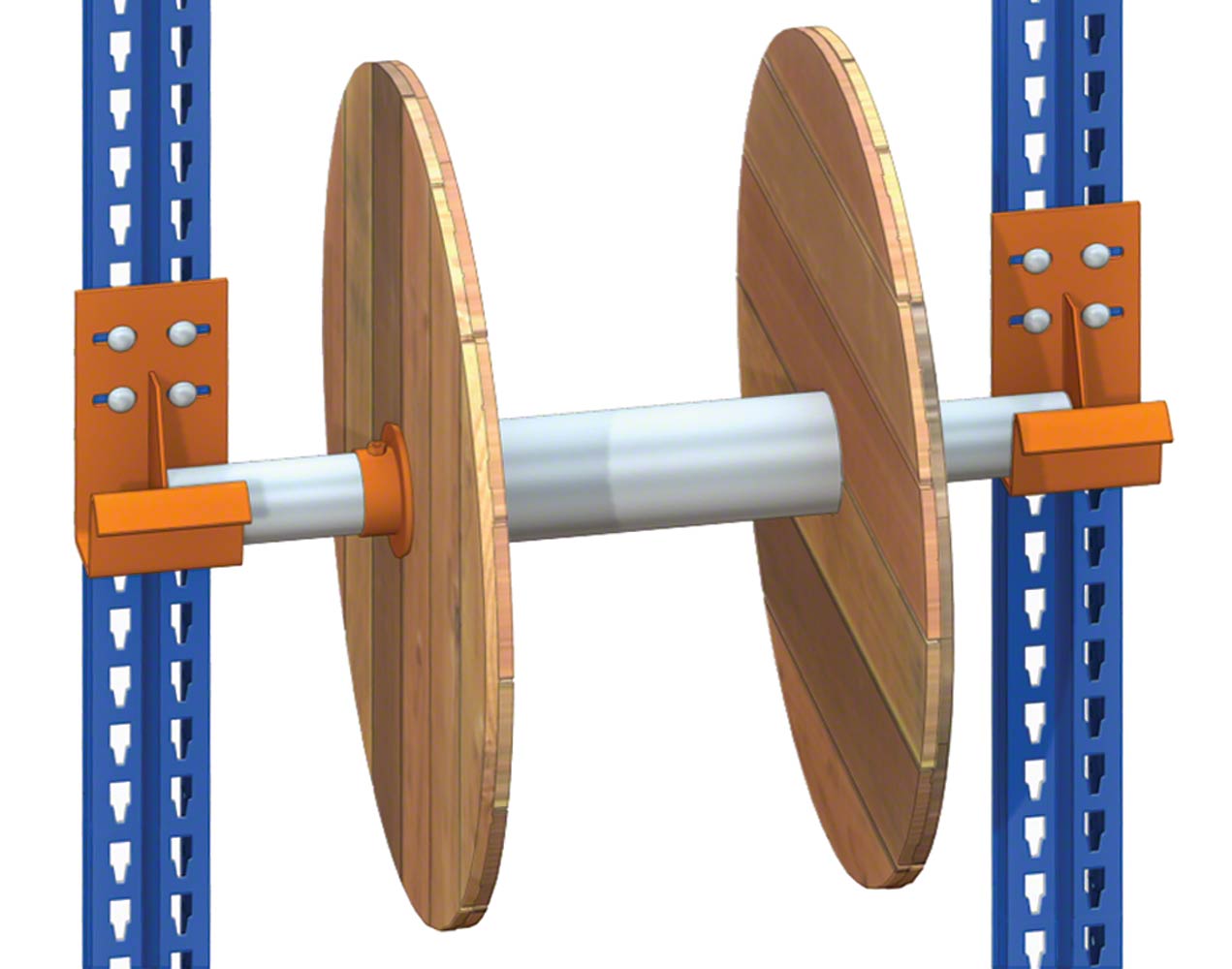

  • Halterohre für Trommeln

    Zylindrisches Teil mit einem Durchmesser von 60 mm und verschiedenen Dicken (3 oder 4 mm), das als Drehachse für die Trommeln dient. Es ruht direkt auf den Trommelhaltern und muss nicht angeschraubt werden.

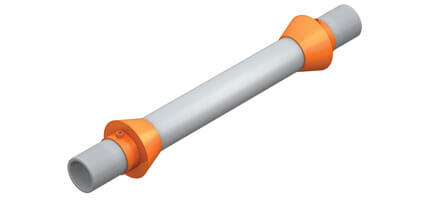

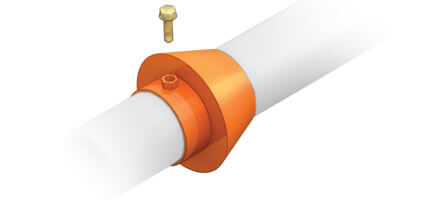

  • Kegel

    Kegelförmiges Teil, das als Anschlag dient, damit die Trommeln sich nicht entlang des Halterohrs bewegen können. Sie verfügen über eine angeschweißte Mutter, an der der Kegel mithilfe einer Schraube am Rohr befestigt wird. Sie werden verwendet, wenn der Innendurchmesser der Trommel zwischen 70 und 95 mm liegt.

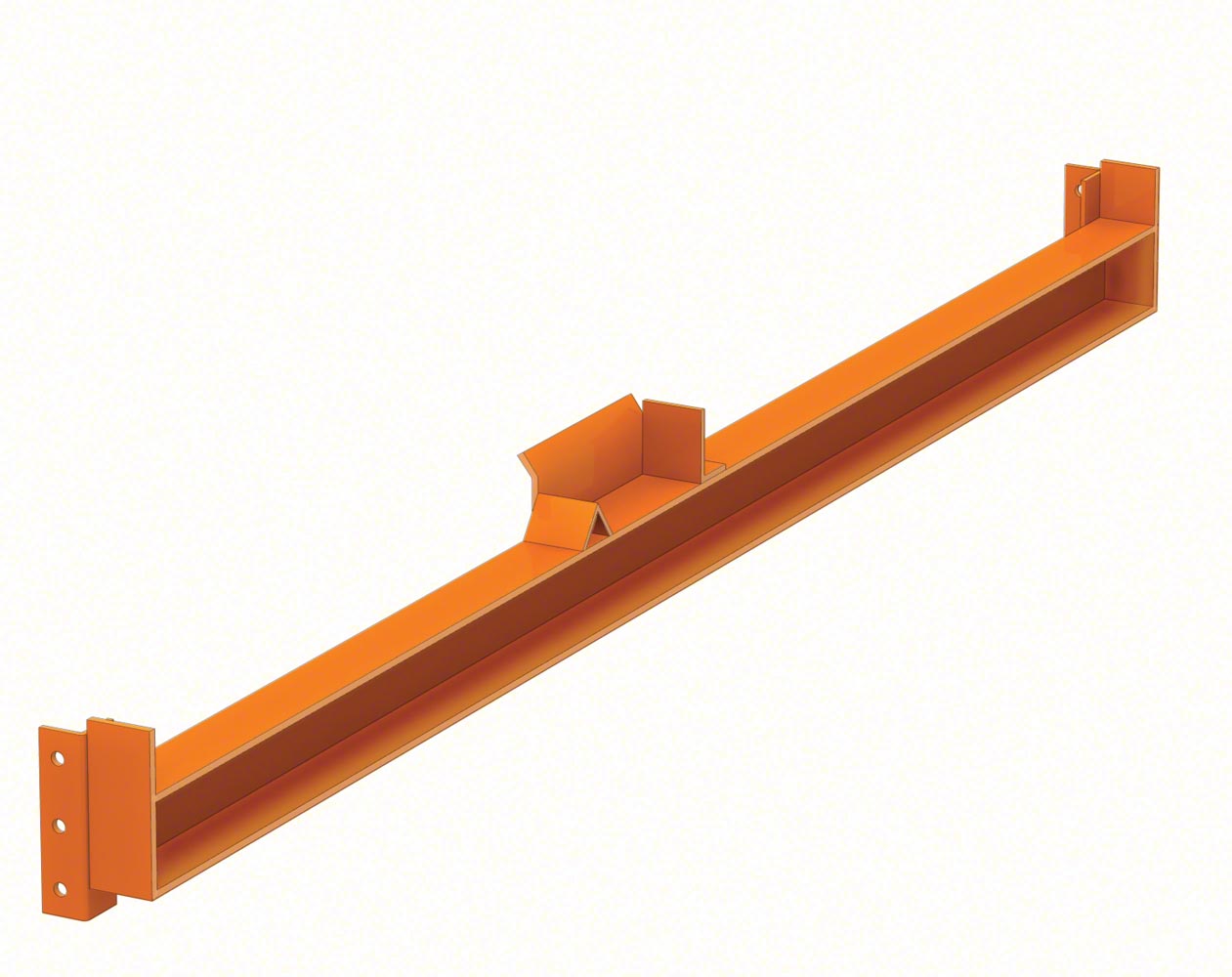

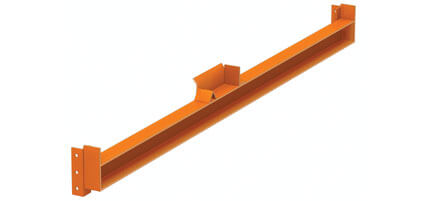

  • Traversen für Trommeln

    Sie werden in Anlagen mit geraden Rahmen eingesetzt. Es gibt unterschiedliche Traversen für die rechte und die linke Seite, die in Längen von 600 bis 1600 mm erhältlich sind. Jede Traverse kann ein Gewicht von mehr als 4.000 kg tragen.

nach oben

Galerie

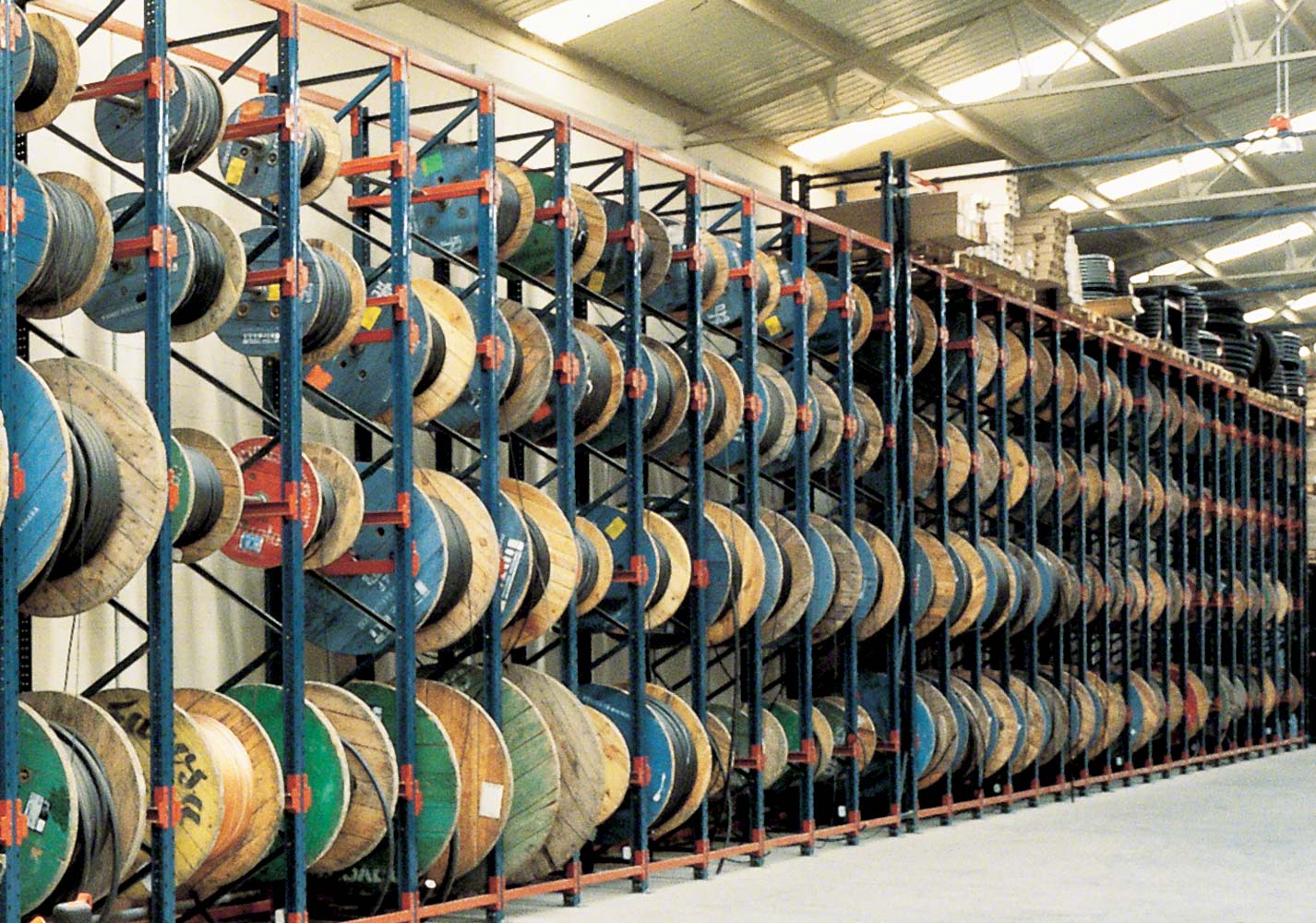

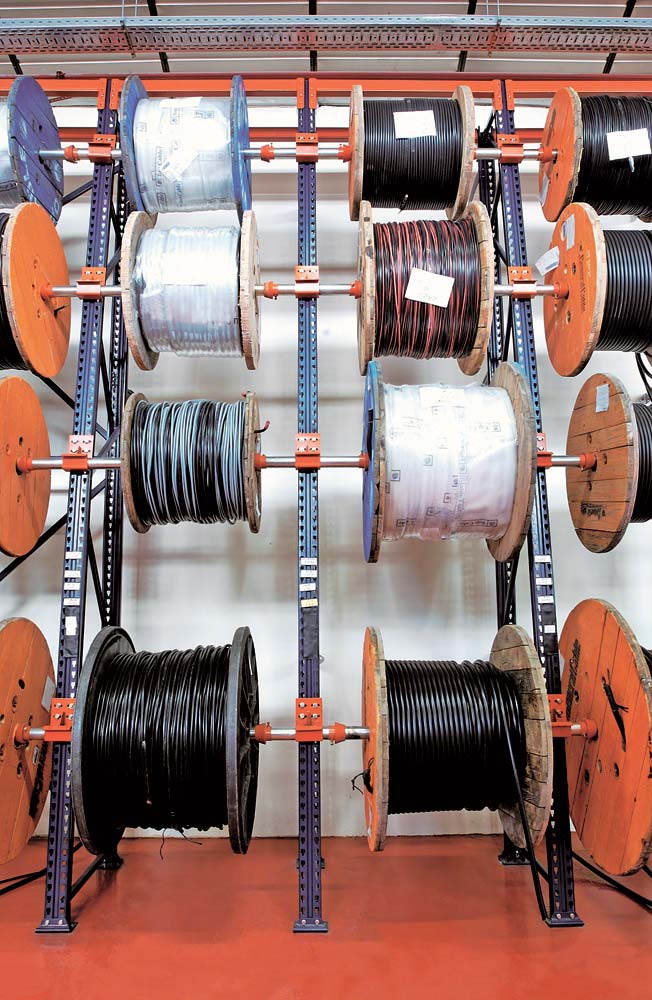

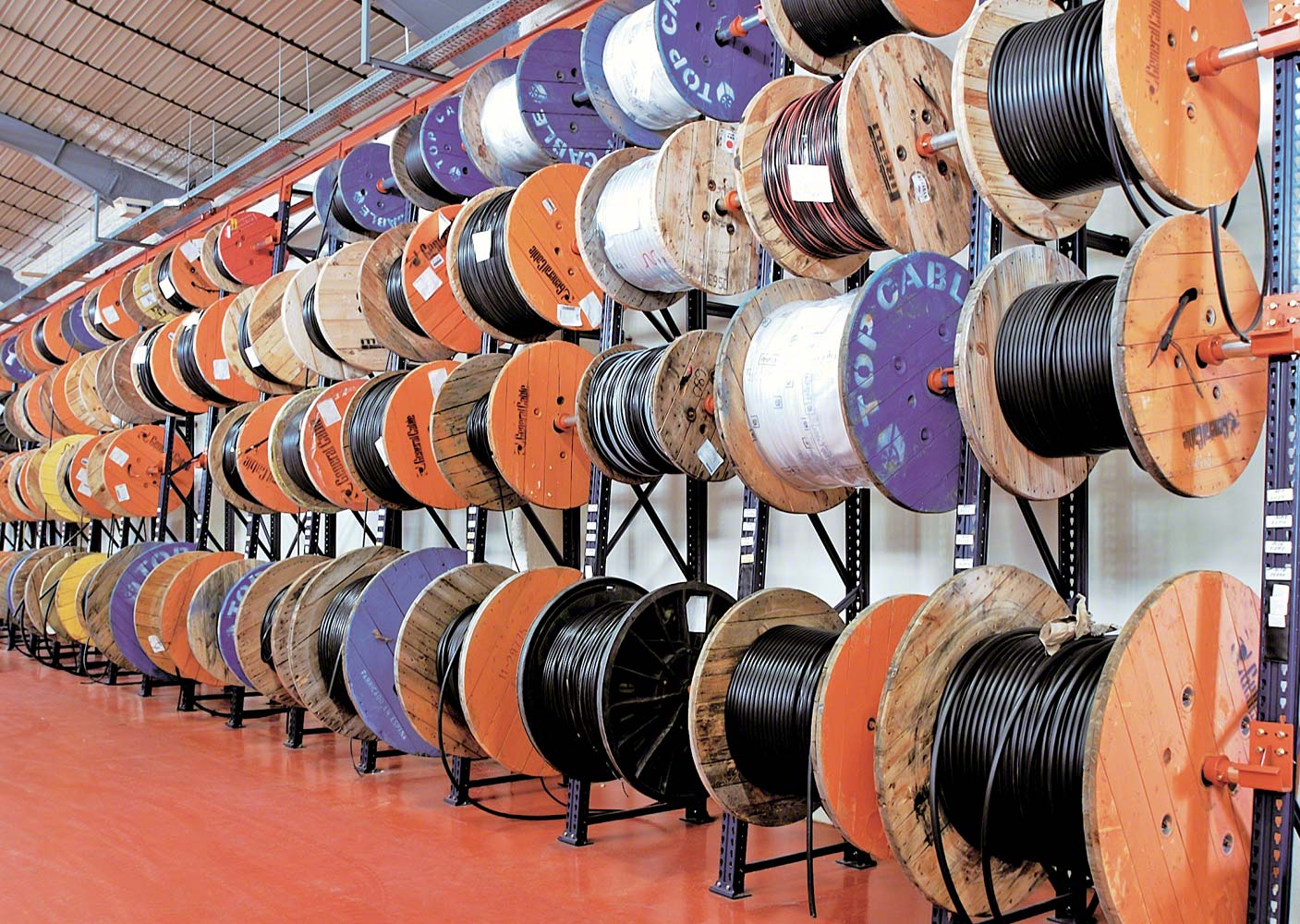

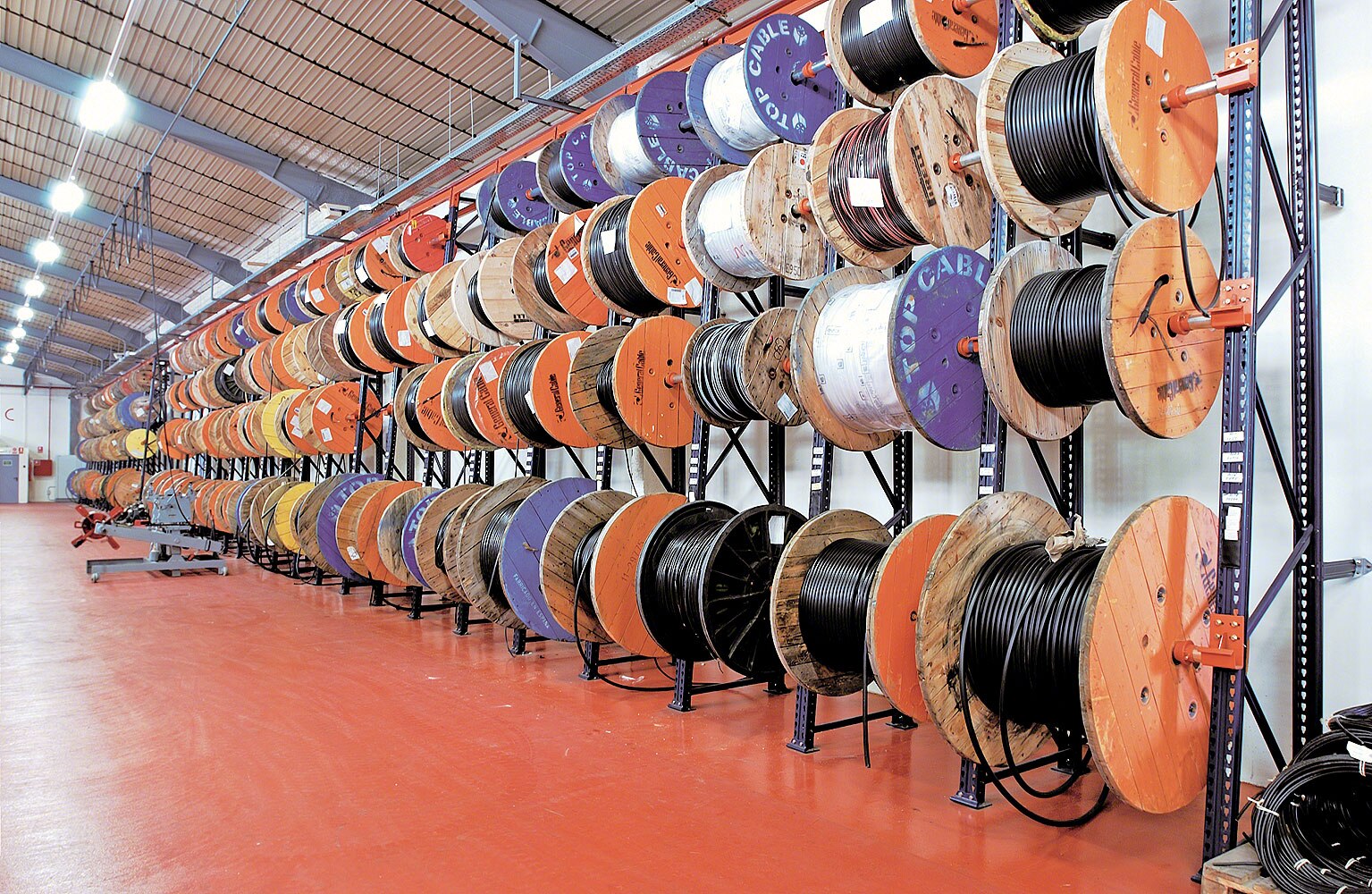

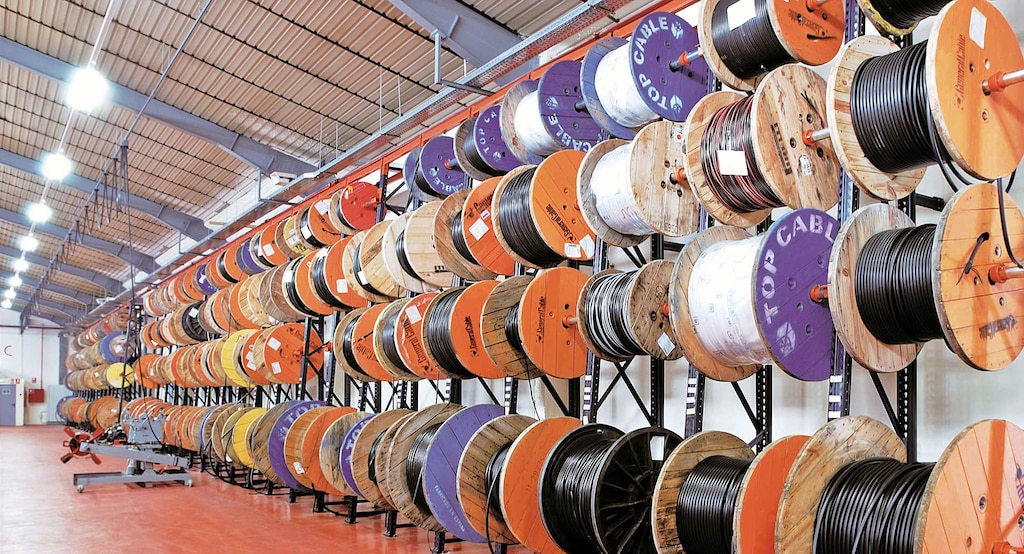

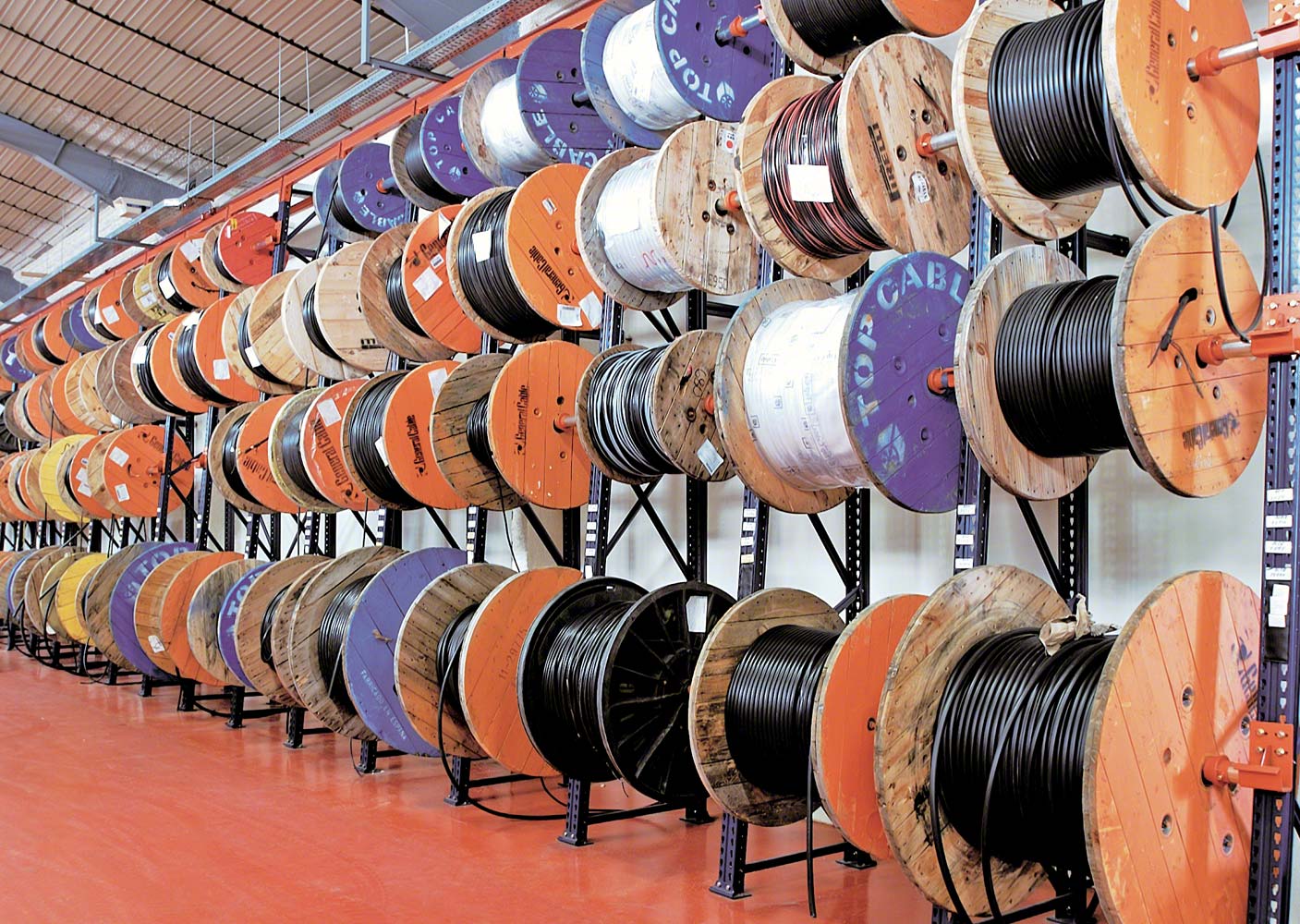

In Trommelregalen können Trommeln mit verschiedenen Größen und unterschiedlichem Gewicht gelagert werden. Version mit geneigtem Rahmen. Zur Lagerung von Trommeln und Spulen aus jedem Material: Holz, Kunststoff oder Metall. Halterungen für die Rohre, auf die die Trommeln gesetzt werden. Traversen, die bei geraden Rahmen zur Verstärkung der Festigkeit dienen. Halterohr, das als Achse zur Drehung der Trommeln dient.

Sicherheit

Mecalux entwickelt und fertigt die Komponenten der Kabeltrommelregale. Wir gewährleisten die Nachverfolgbarkeit und maximale Qualität und Sicherheit des Systems. Die Metallregale für Trommeln und Spulen zeichnen sich durch die hervorragende Qualität des verwendeten Stahls, des Verzinkungsprozesses und der automatischen Lackierverfahren aus. Für die Stützen wird beispielsweise die kathodische Tauchlackierung verwendet, die einen hervorragenden Brandschutz und eine wesentlich höhere Korrosionsbeständigkeit als normaler Lack bietet. Mecalux hat ein leistungsfähiges Computerprogramm entwickelt, das die optimalen statischen Berechnungen für jeden Einzelfall erstellt und die für diese Art von Regalen geltenden internationalen Vorschriften einhält. Absolute Zuverlässigkeit der Anlage.
