Regalteile: mehr als nur Rahmen und Längsträger

17 Dezember 2021

Die verschiedenen Regalteile sind die Komponenten, die die Regalstruktur bilden und die Lagerung der Last sicherstellen. In diesem Artikel erläutern wir die wichtigsten Regalteile und welche Funktion sie erfüllen. Als Beispiel betrachten wir ein herkömmliches Palettenregal aufgrund seiner vielen Komponenten. Allerdings sind Strukturelemente wie Längsträger, Rahmen oder Horizontalstreben allen Metallregalen gemein.

Bei einem Industrieregal können die Komponenten nach Stützelementen (Rahmenständer, Längsträger oder Rahmen) und Zubehörteilen unterschieden werden. Die Zubehörteile können wiederum nach solchen klassifiziert werden, die die Struktur an die Last anpassen (Spezialregale, Halterungen für Fässer) oder solchen, die ihre Sicherheit (Sicherheitsgitter, Blockiersysteme…) und die der Einrichtung (Unterlegbleche, Kennzeichnungsträger…) erhöhen. Im folgenden Schaubild sind die Teile, die ein Regal bilden, allgemein dargestellt. Weiter unten erklären wir jede der Komponenten im Einzelnen.

Las diferentes partes de una estantería industrial aseguran su seguridad, su estabilidad y capacidad de carga
Die verschiedenen Teile eines Industrieregals stellen seine Sicherheit, Stabilität und Tragfähigkeit sicher

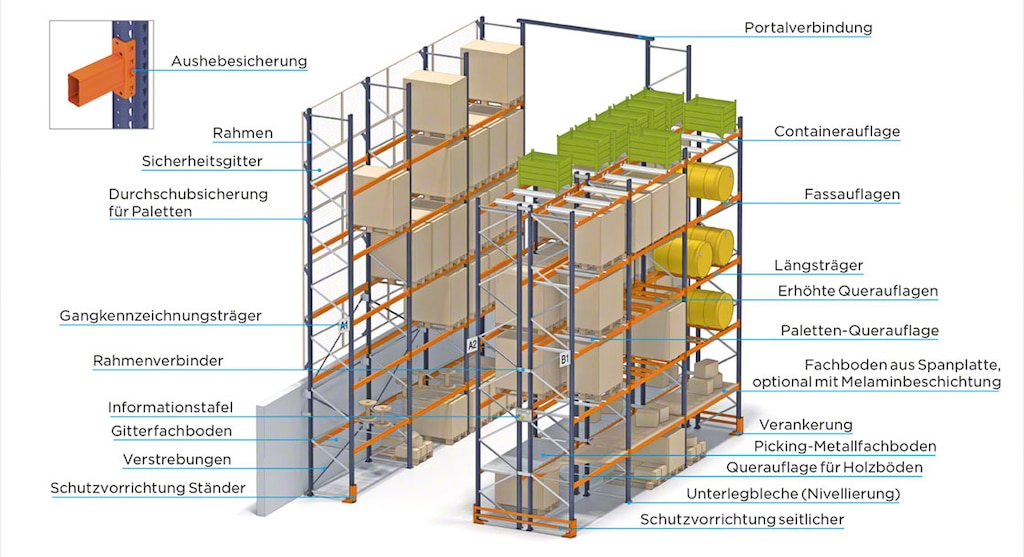

Grundlegende Teile eines Industrieregals

Die wichtigsten Metallregalteile sind:

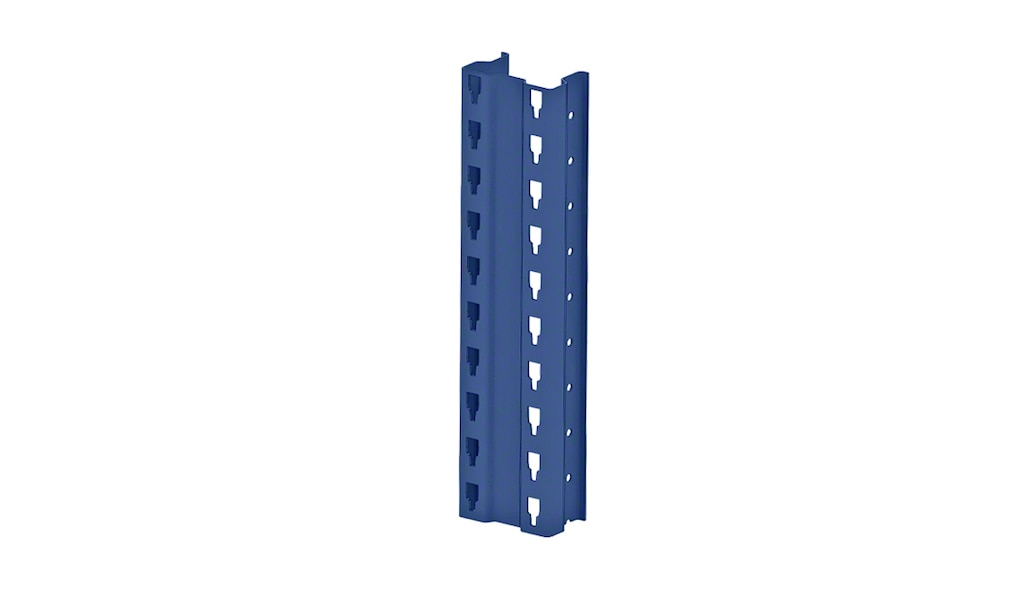

Rahmenständer

Metallkomponenten, die die vertikale Struktur des Regalrahmens bilden. Es gibt verschiedene Modelle von Rahmenständern, die sich an unterschiedliche Arten von Lasten, Gewichten und Größen anpassen. Jeder Rahmenständer verfügt über einen Rahmenfuß zur Befestigung der Struktur am Lagerboden.

Los puntales son las piezas metálicas que conforman el soporte vertical de un bastidor
Rahmenständer sind Metallteile, die die vertikale Stütze eines Rahmens bilden

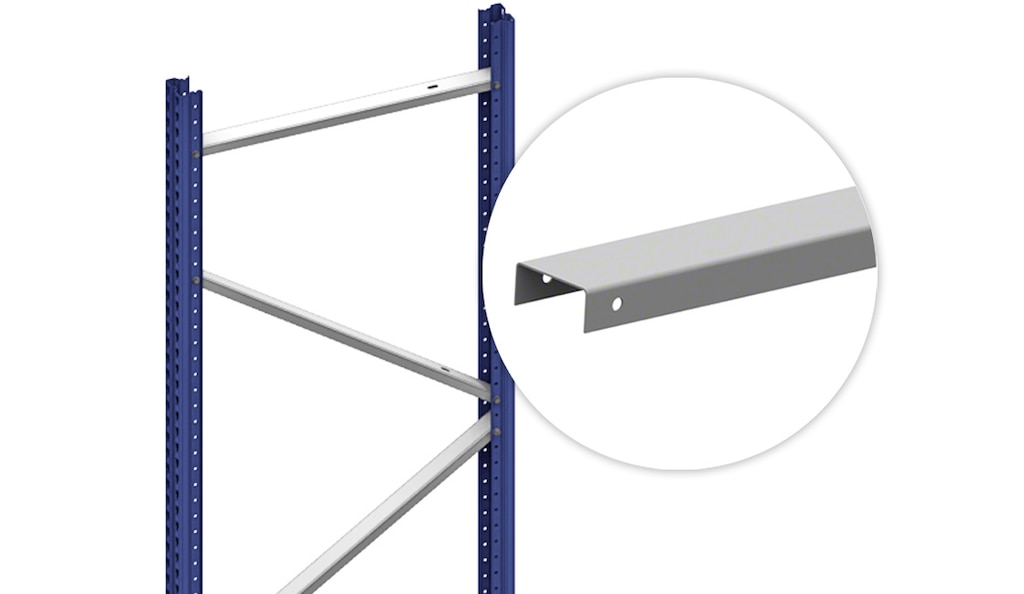

Diagonalstreben

Metallprofile, die die Rahmenständer diagonal verbinden, um die Struktur eines Rahmens zu bilden. Die Diagonalstreben verstärken die Tragfähigkeit der Rahmenständer und stellen somit die Stabilität des Metallregals sicher.

Las diagonales son perfiles que se unen a los puntales para crear la estructura del bastidor
Diagonalstreben sind Profile, die mit den Rahmenständern verbunden sind, um die Struktur des Rahmens zu bilden

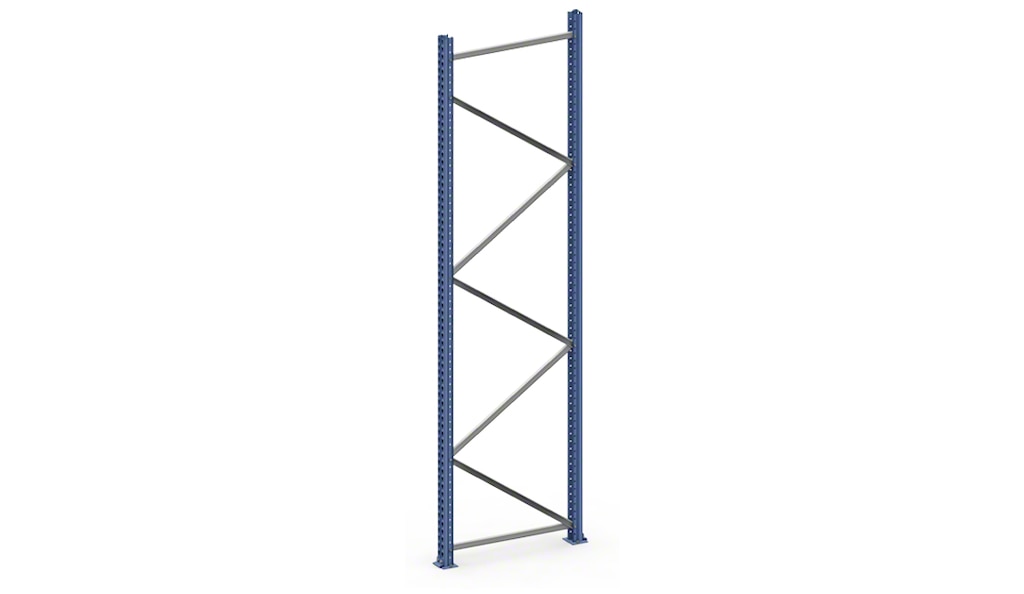

Rahmen

Metallstruktur zur vertikalen Unterstützung des Regals, die aus zwei Rahmenständern plus den Diagonalen, Füßen und entsprechenden Zubehörteilen besteht.

Los bastidores son el componente que asegura la verticalidad de las estanterías metálicas
Rahmen sind die Komponenten, die die vertikale Ausrichtung der Metallregale sicherstellen

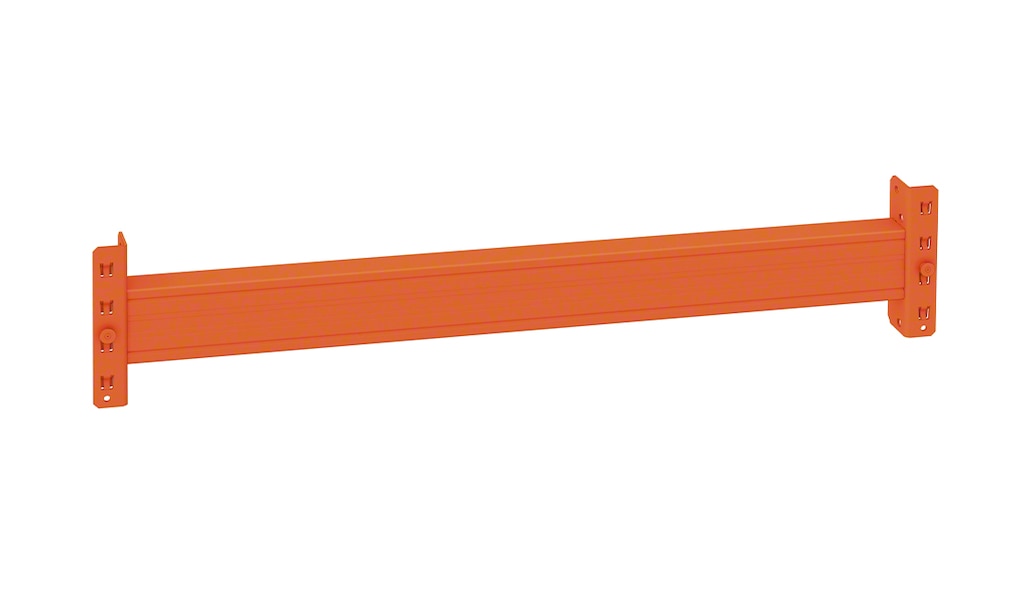

Längsträger

Horizontale Metallprofile, die direkt an den Rahmen befestigt werden. Auf ihnen werden die Paletten platziert oder die Regalböden gestützt, auf denen die Ware gelagert wird. In Einrichtungen mit palettierten Ladungen kann zusätzlich ein Palettenanschlag vorgesehen werden, um ein Lösen der Ware von der Struktur zu vermeiden.

Los largueros son la parte de la estantería que se encarga de la rigidización horizontal de la estructura
Die Längsträger sind der Teil des Regals, der zur horizontalen Versteifung der Struktur dient

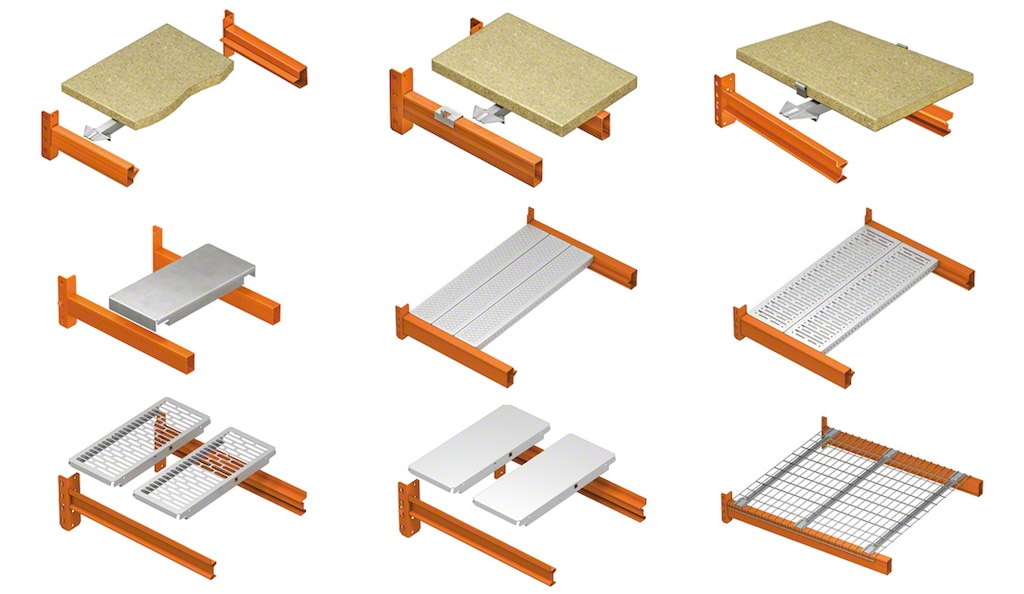

Regalböden

Regalböden oder Fachböden sind Komponenten des Regals, die auf den Längsträgern liegen, um die Ladung zu lagern. Die Fachböden können je nach Art der Ware aus einem Gitter, Holz oder verzinktem Metall bestehen.

Los estantes es el componente donde se aloja la mercancía
Regalböden sind die Komponenten, auf denen die Ware gelagert wird

Horizontalstreben

Metallprofil, das senkrecht zum Längsträger angebracht wird, um die Stabilität der Ware zu verstärken. Dieser Regalteil verhindert das unbeabsichtigte Herunterfallen einer Palette, die brechen kann, oder bei Einführung einer Europalette über die Breitseite.

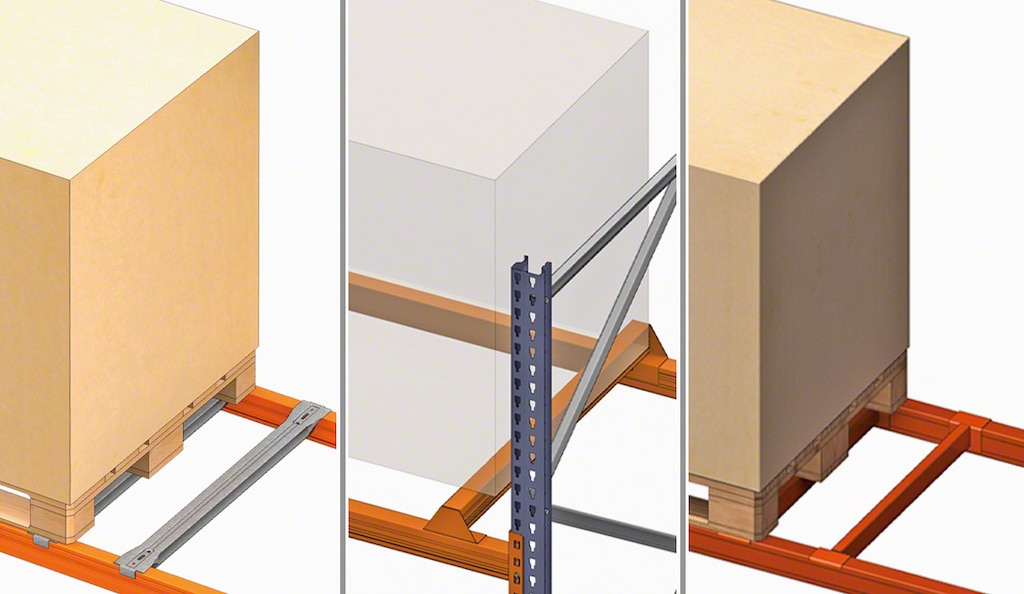

Los travesaños son elementos que se unen al larguero para garantizar la estabilidad de la mercancía cuando se opera con palets por el lado ancho
Horizontalstreben sind mit dem Längsträger verbundene Elemente, die die Stabilität der Ware gewährleisten, wenn Paletten über die Breitseite hantiert werden

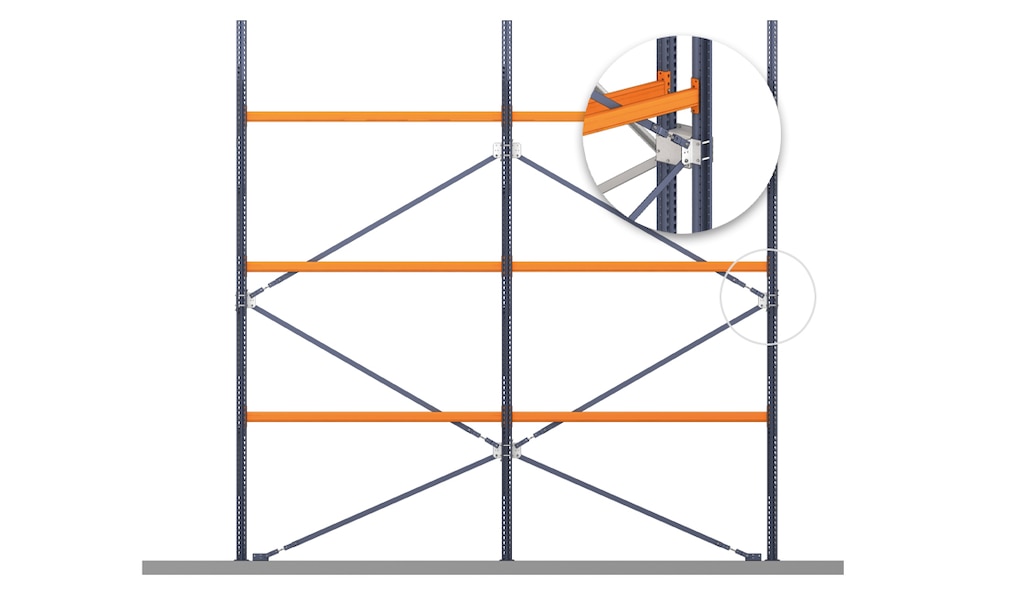

Verstrebungen oder Versteifungen

Hierbei handelt es sich um Metallprofile, die an den Rahmen angebracht werden, um die Tragfähigkeit des Regals zu verstärken. Jedes Profil verfügt über ein Spannelement, das ihm die nötige Stabilität verleiht.

Los atirantados o arriostrados son perfiles metálicos que se colocan en los bastidores para reforzar la estructura
Verstrebungen oder Versteifungen sind Metallprofile, die zur Verstärkung der Struktur an den Rahmen befestigt werden

Unterlegbleche

Rahmenständer, die auf unebenen Böden aufgestellt werden, können mit Unterlegbleche versehen werden. Hierbei handelt es sich um Metallkomponenten, die verhindern, dass sich der Schwerpunkt des Regals verlagert.

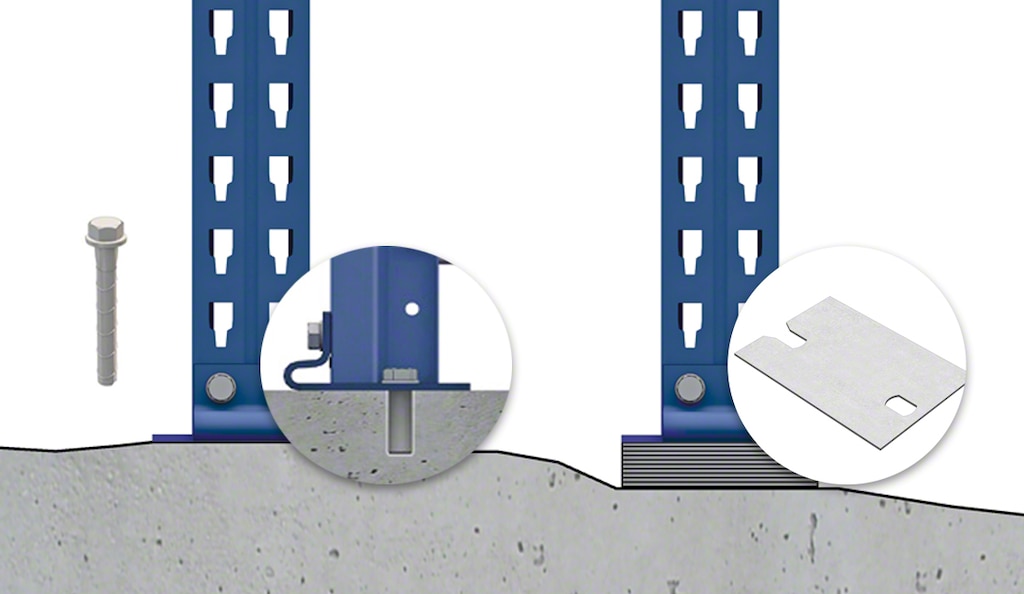

Las placas de nivelación aseguran que la estantería se alinea con el piso del almacén
Mit Unterlegblechen wird das Regal perfekt mit dem Boden des Lagers ausgerichtet

Blockiersystem

Die Verbindungsklammer zwischen dem Rahmenständer und dem Längsträger verfügt über einen Sicherungsmechanismus zur Entriegelungsverhinderung, damit der Längsträger nicht unbeabsichtigt herausgezogen werden kann. Da er mit der Klammer selbst verbunden ist, ist es unmöglich, den Sicherheitsmechanismus zu lösen, ohne den Längsträger zu entfernen, wodurch die Sicherheit der Gesamtstruktur verstärkt wird.

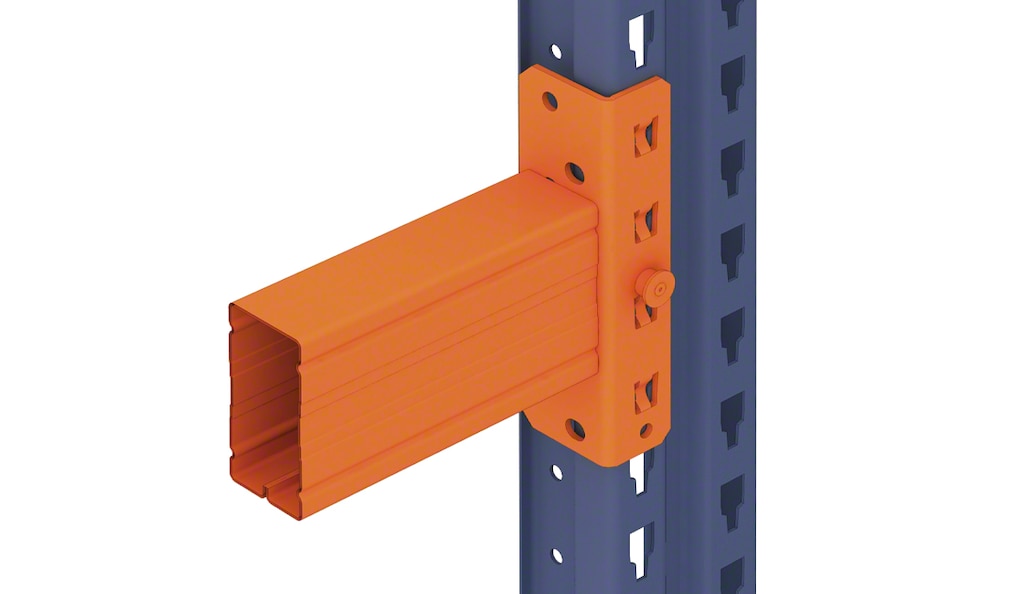

El seguro antidesbloqueo impide que el larguero se suelte del puntal
Der Sicherungsmechanismus zur Entriegelungsverhinderung verhindert, dass sich der Längsträger vom Rahmenständer löst

Abstandshalter

Diese Stahlkomponente wird ebenfalls als Rahmenzwischenverbindung bezeichnet und verbindet zwei Rahmenständer verschiedener Regalmodule.

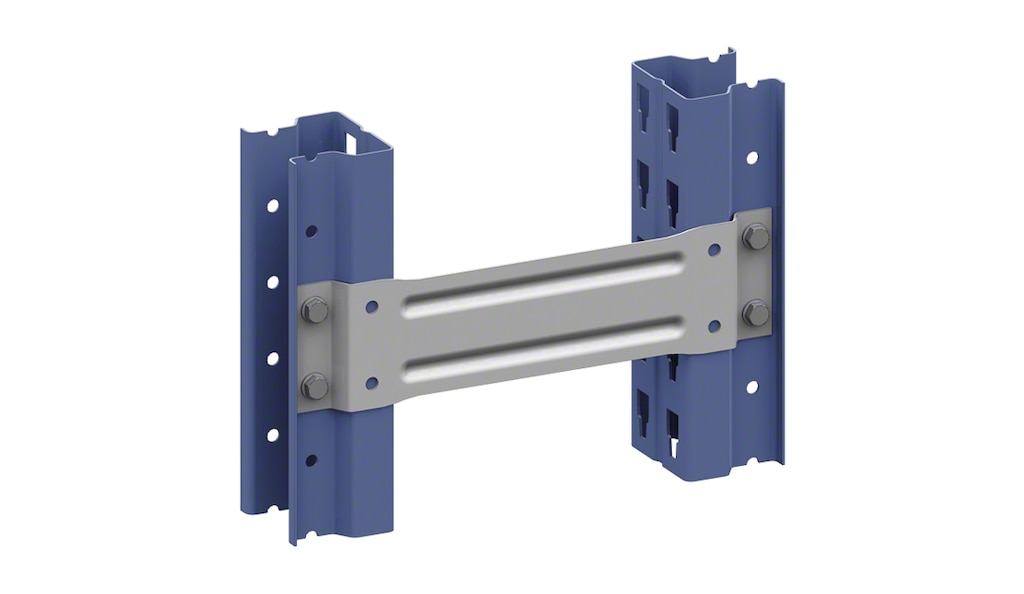

El distanciador es un perfil metálico que une dos puntales de distintos bastidores para crear un módulo de estanterías
Der Abstandshalter ist ein Metallprofil, der zwei Rahmenständer verschiedener Rahmen verbindet, um ein Regalmodul zu schaffen

Arten von Regalböden

Bei der Lagerung von Paletten gibt es keine Regalböden an sich, da die Ware direkt auf den Längsträgern liegt. Wenn es sich jedoch um andere Arten von Waren handelt, wird diese auf Regalböden oder Fachböden platziert. In einem herkömmlichen Regal können abhängig von der Ware, die gelagert werden soll, verschiedene Arten von Fachböden installiert werden:

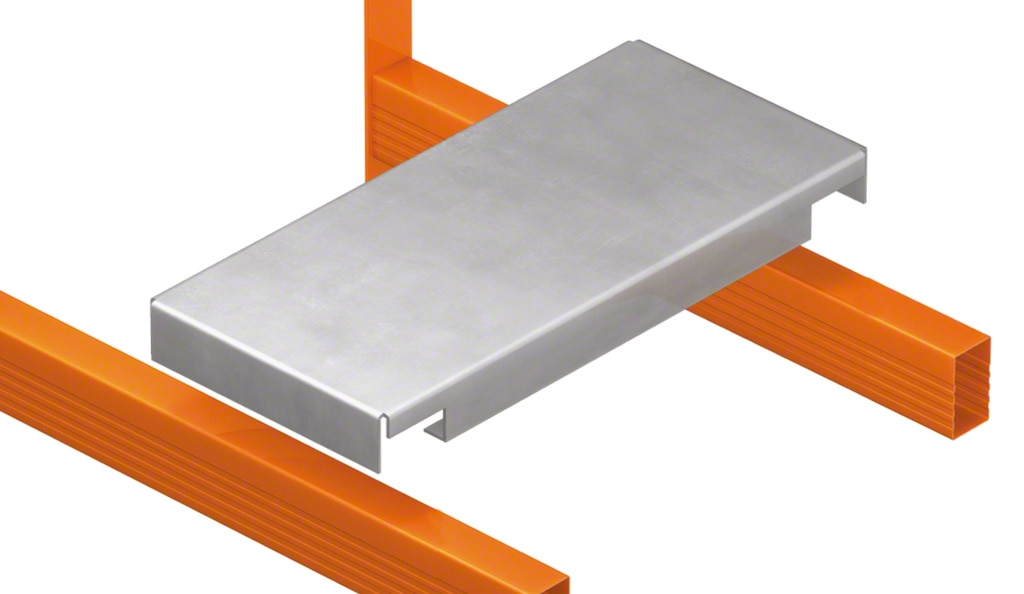

Verzinkte Regalböden

Regalböden, die direkt auf die Längsträger gesetzt werden ohne Notwendigkeit des Einbaus eines zusätzlichen Befestigungselements in der Installation. Sie sind aufgrund ihrer hohen Tragfähigkeit ideal für die Lagerung sperriger Ware.

Los paneles galvanizados son ideales para almacenar cargas pesadas
Verzinkte Fachböden sind ideal für die Lagerung schwerer Lasten

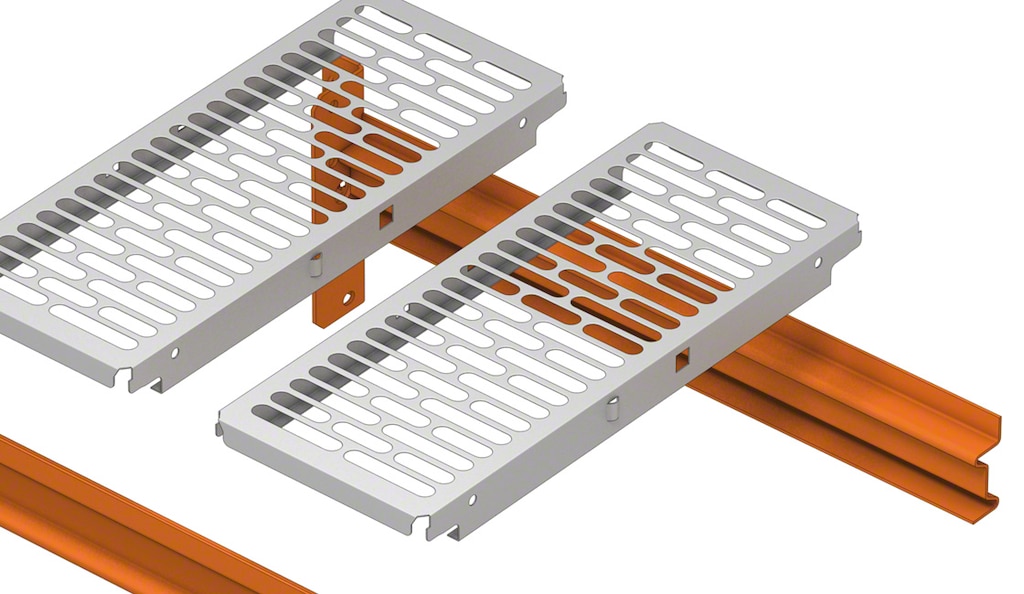

Regalböden aus Metall

Diese Fachböden werden direkt auf die einzelnen Regalebenen gesetzt und dienen normalerweise zur Kommissionierung auf verschiedenen Ebenen. Diese Art von Regal ist in unterschiedlichen Versionen verfügbar (gerillt, geriffelt oder gelocht) in Abhängigkeit von der Notwendigkeit der Luftzirkulation des gelagerten Produkts.

Los estantes metálicos son las baldas ideales para realizar picking a diferentes niveles
Regalböden aus Metall sind die idealen Fachböden zur Kommissionierung auf verschiedenen Ebenen

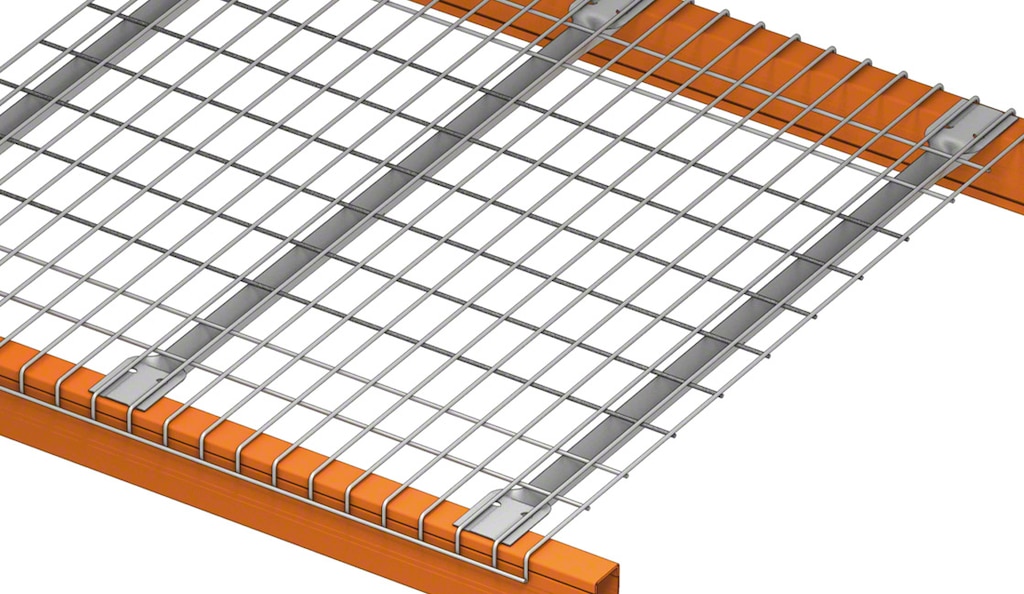

Gitterfachböden

Fachböden aus verschweißten Gittern , die auf Horizontalstreben liegen und die Versteifung der Struktur verstärken. Sie gewährleisten die effiziente Funktion der automatischen Sprinkler, da sie eine Zirkulation des Wassers über das Regalbrett ermöglichen.

Los estantes rejados garantizan la circulación del agua dentro de la balda en caso de incendio
Die Gitterfachböden gewährleisten im Brandfall die Zirkulation des Wassers in den Regalböden

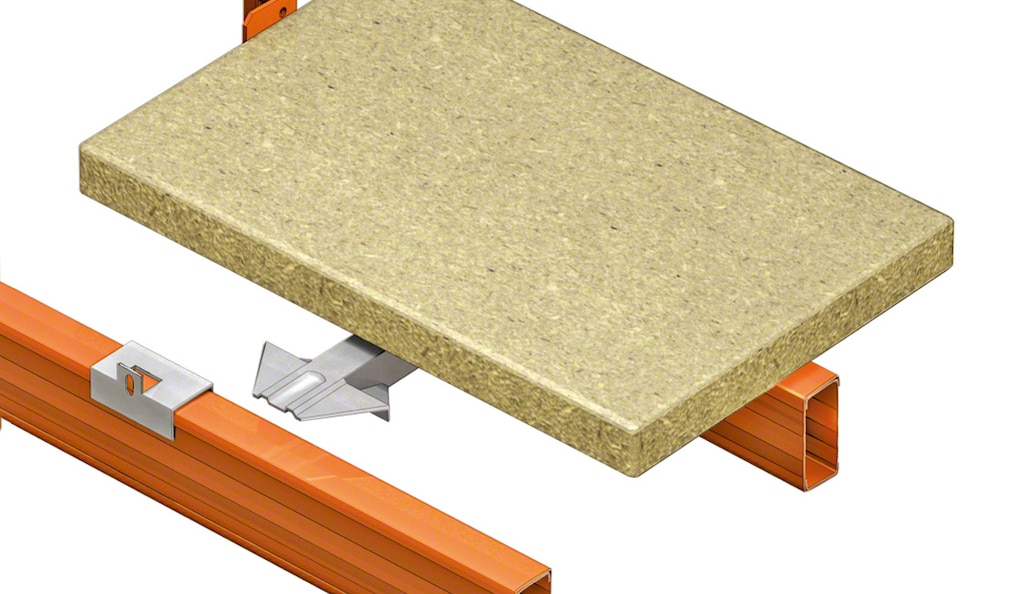

Regalböden aus Spanplatten

Regalböden aus Spanplatten sind perfekt für die Lagerung von Lasten aller Art. Abhängig von Größe und Gewicht der Ware können Horizontalstreben aus Holz hinzugefügt werden, um die Tragfähigkeit der Installation zu verstärken.

Los estantes de madera aglomerada son ideales para almacenar todo tipo de cargas
Regalböden aus Spanplatten sind ideal zur Lagerung von Lasten aller Art

Sicherheitszubehör für Regale

Zu den Regalteilen gehören ebenfalls eine Reihe von Zubehörteilen, die zur Erhöhung der Sicherheit der Ware, der Installation oder auch der Lagerarbeiter dienen. Die gebräuchlichsten Sicherheitszubehörteile sind:

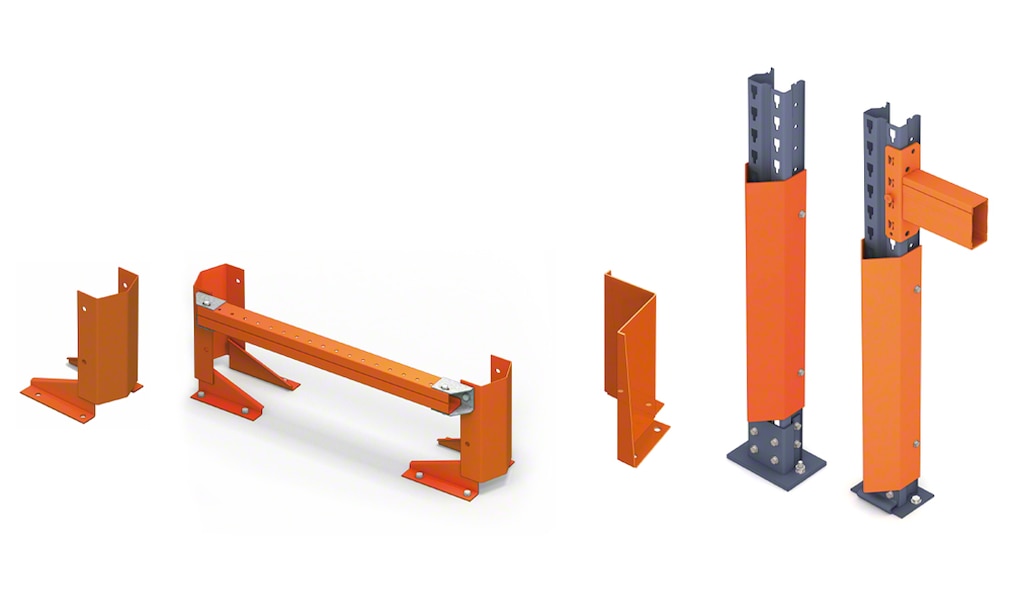

Schutzvorrichtungen

Metallregale beinhalten Schutzvorrichtungen, um im Falle von unbeabsichtigten Stöße strukturelle Schäden zu verhindern. Diese Sicherheitselemente sind:

  • Seitliche Schutzvorrichtungen an den Rahmenenden, wo Stöße am wahrscheinlichsten sind.
  • Schutzvorrichtung an Rahmenständern und Rahmen, um Schäden an der Struktur zu vermeiden, wenn es bei der Einrichtung Gabelstaplerverkehr gibt.
  • Eckschutzvorrichtungen aus gebogenem Blech, das die äußeren Rahmenständer schützt, wenn keine Schutzvorrichtungen direkt an dem Rahmenständer angebracht werden können.
  • Verstärkungen der Rahmenständer sind nützlich, wenn der Rahmenständer nicht nur am Sockel, sondern auch auf einer bestimmten Höhe geschützt werden muss.
Las partes estructurales de la estantería pueden incorporar protecciones que aseguren su integridad en caso de golpes
Die strukturellen Teile des Regals können Schutzvorrichtungen beinhalten, die seine Unversehrtheit im Falle von Stößen sicherstellen

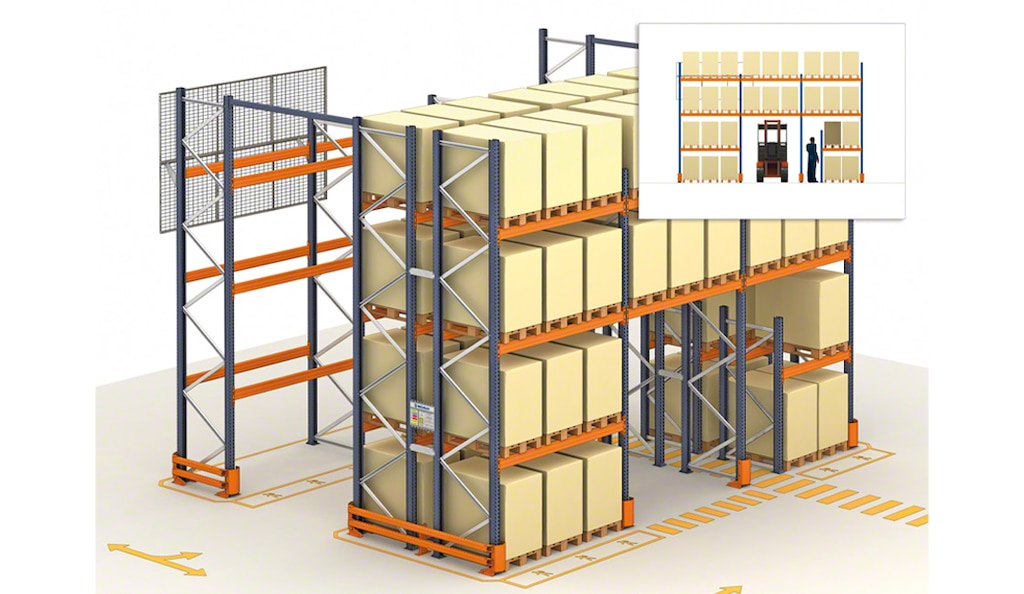

Durchfallschutzgitter

Sicherheitselement, das an der Rückseite des Regals angebracht wird, um unbeabsichtigtes Herunterfallen der Ware zu verhindern.

Las mallas anticaída se ubican en la parte posterior de las estanterías para evitar el desmoronamiento de la mercancía
Die Sicherheitsgitter werden an der Rückseite der Regale angebracht, um ein Herunterfallen der Ware zu verhindern

Adapter für Ladungen mit unregelmäßiger Form

Metallregale verfügen über Zubehörteile, um die Struktur für die Lagerung jeder Art von Ladung mit unregelmäßiger Form anzupassen. Die wichtigsten sind:

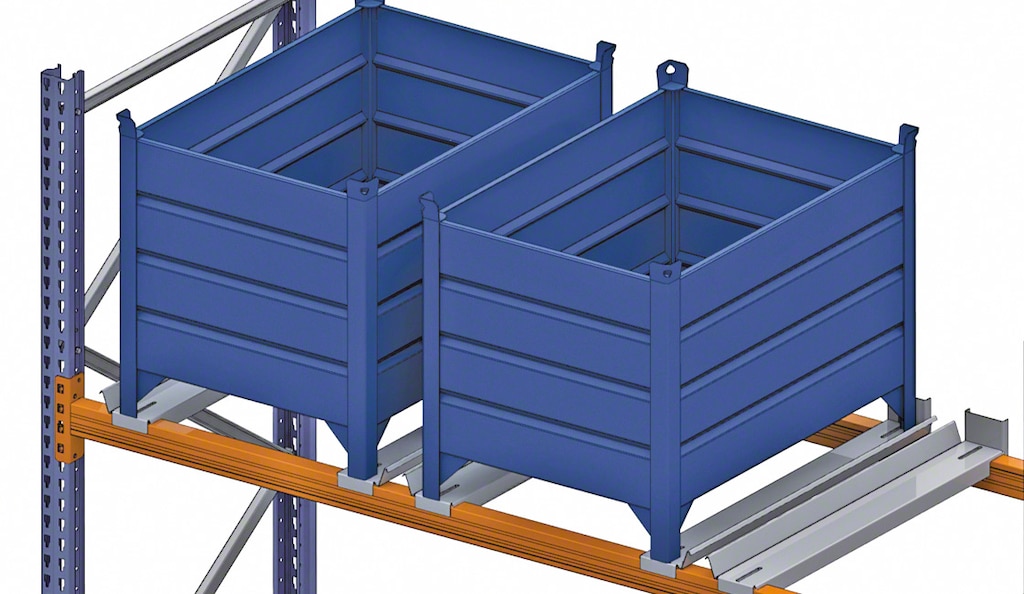

Containerhalterung

Metallteil ähnlich einer Traverse, das bei der Lagerung von Containern senkrecht auf den Längsträgern angeordnet ist. Um die Befestigung der Ladung sicherzustellen, werden zwei Halterungen pro Container verwendet, eine an der linken und eine an der rechten Seite der Ladeeinheit.

El soporte de contenedor es un perfil metálico que se coloca para garantizar la seguridad del contenedor almacenado
Die Containerhalterung ist ein Metallprofil, das angebracht wird, um die Sicherheit des gelagerten Containers zu gewährleisten

Fassauflage

Komponente, die zur Lagerung von Fässern dient. Sie kann aus zwei Rollen bestehen, die das Drehen der Fässer zur Entnahme der Ware im Innern ermöglichen; oder es kann sich um ein 50 mm großes V-förmiges Teil handeln, das die Lagerung der Ladung ermöglicht.

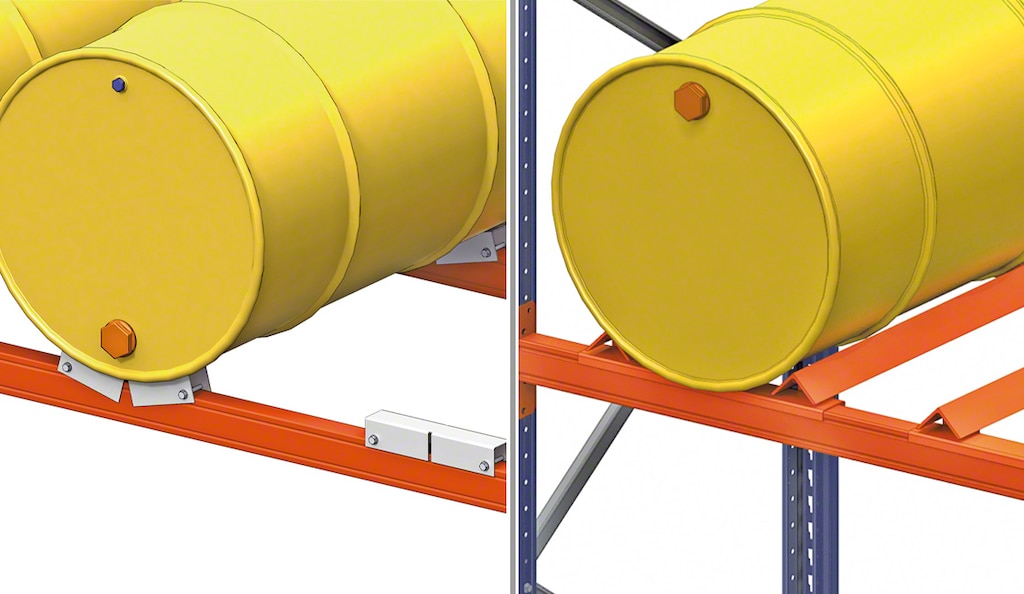

El soporte de bidón es un componente que se instala en el larguero para facilitar el almacenamiento de bidones u otros productos cilíndricos
Die Fassauflage ist eine Komponente, die auf dem Längsträger installiert wird, um die Lagerung von Fässern oder anderen zylindrischen Produkten zu ermöglichen

Trommelaufnahme

Zubehörteil, das zur Lagerung von Trommeln und anderen zylindrischen Elementen dient. Diese Komponente kann je nach den Eigenschaften der Ware, den Abmessungen der Ladung oder der Funktion des Regals im Lager zwei unterschiedliche Konfigurationen haben.

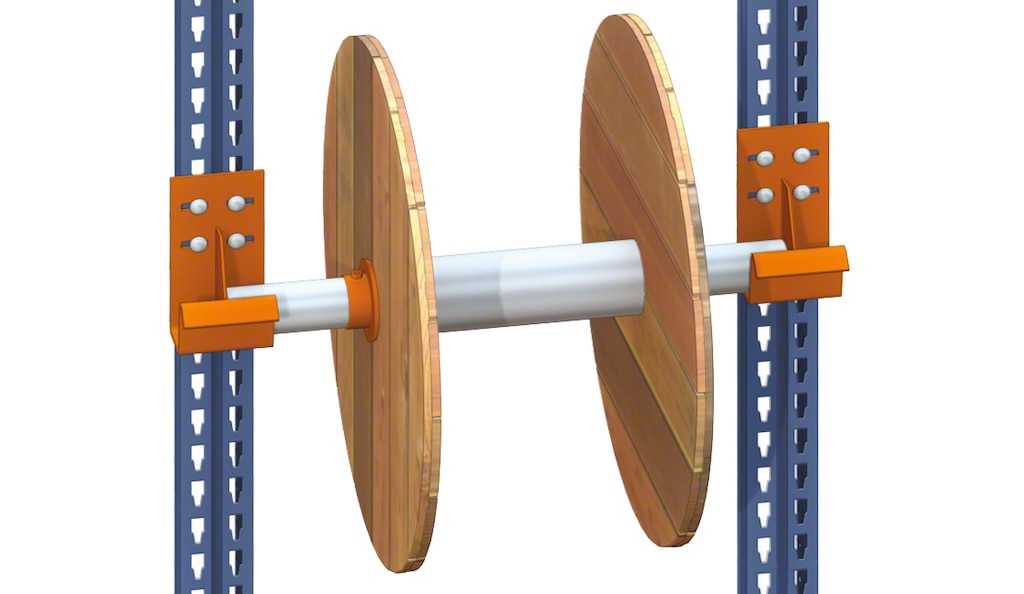

El soporte de bobina es un accesorio que adapta las estanterías metálicas para el almacenamiento de bobinas
Die Trommelauflage ist ein Zubehörteil zur Anpassung von Metallregalen für die Lagerung von Trommeln

Beschilderungselemente

Bei den Metallregalteilen sind auch die Elemente zu nennen, die nicht zur Struktur gehören, sondern die Sicherheit des Lagers erhöhen und die Identifizierung der Ware durch den Benutzer erleichtern. Die gebräuchlichsten Zubehörteile sind:

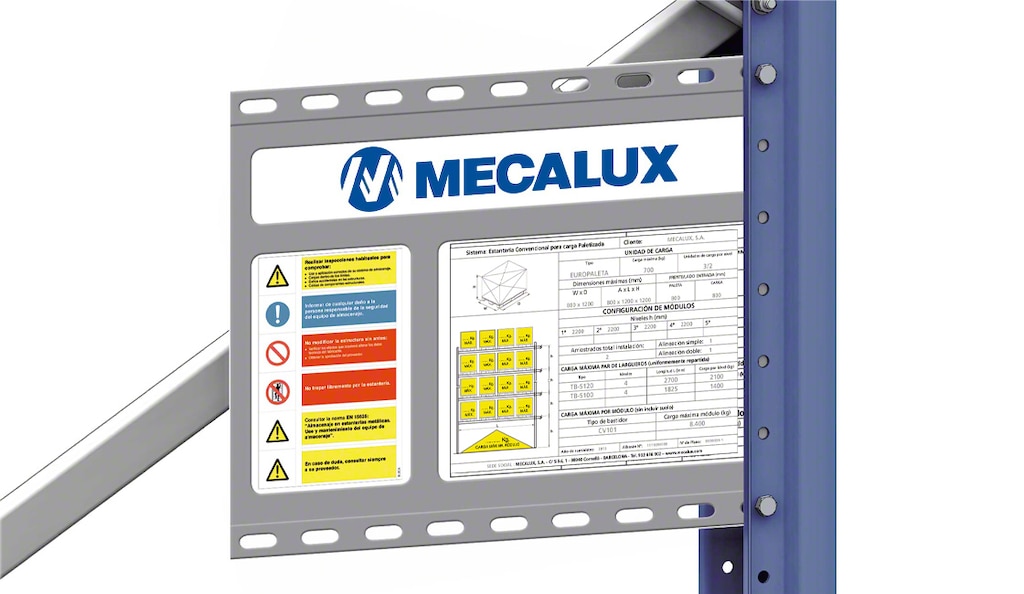

Belastungsschild

Rechteckiges Zubehörteil aus PVC, auf dem die technischen Merkmale des Regals angegeben sind. Es wird an den Enden angebracht, damit es für Lagerarbeiter, Techniker oder Kommissionierer gut sichtbar ist.

La placa de características es un componente de seguridad que reúne los detalles específicos de cada estantería
Das Belastungsschild ist ein Sicherheitselement, auf dem die genauen Daten des jeweiligen Regals aufgeführt sind

Kennzeichnungswimpel

Rechteckige Blechplatten an den Enden der Regale (am Anfang und am Ende jedes Gangs), auf dem ein interner Kennzeichnungscode des Unternehmens angegeben ist. Anhand dieses Schilds kann der Lagerarbeiter leicht erkennen, welches Metallregalmodul sich in diesem Gang befindet oder welche Art von Ladung darin gelagert ist.

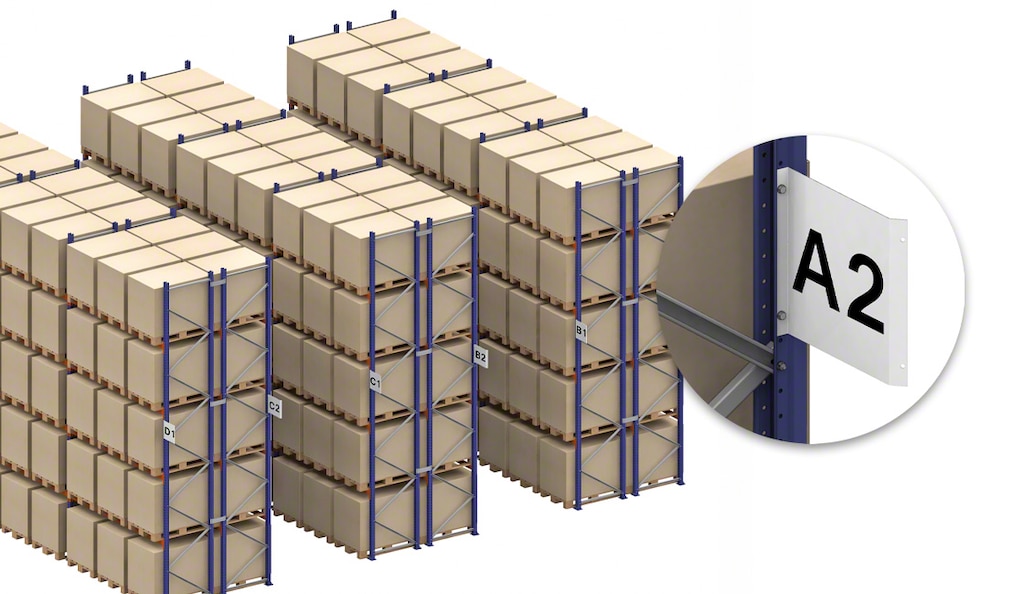

La banderola de señalización es un accesorio que se une a los puntales para facilitar la identificación de la estantería por parte del operario
Der Kennzeichnungswimpel ist ein Zubehörteil, das an die Rahmenständer geschraubt wird, um die Identifizierung des Regals durch den Lagerarbeiter zu erleichtern

Kennzeichnungsträger

Zubehörteil, das am Rahmenständer oder am Längsträger angebracht wird, um die Identifizierung der Ware zu erleichtern. Es kann direkt oder auch mit einer Halterung, die ebenfalls Identifikationskarten beinhaltet, am Rahmenständer angebracht werden.

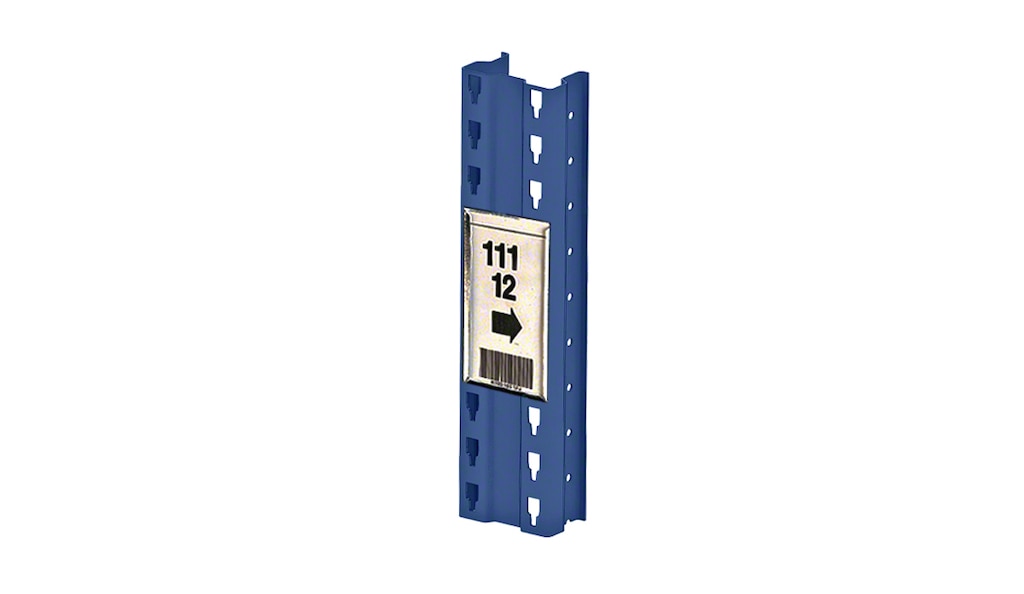

El tarjetero es un accesorio adherido al puntal para identificar las estanterías con un código interno
Der Kennzeichnungsträger ist ein am Rahmenständer angebrachtes Zubehörteil, das zur Identifizierung der Regale anhand eines internen Codes dient

Qualität und Sicherheit für jedes Teil des Industrieregals

Die Gesamtheit der Teile, aus denen ein Regal besteht, sorgt für seine Standfestigkeit, Stabilität und Tragfähigkeit. Diese Lagersysteme verfügen zudem über ein umfassendes Sortiment an Elementen, mit denen Industrieregale an jede Art von Ware und Ladeeinheit angepasst werden können.

So erhöhen Regalteile wie Versteifungen oder Horizontalstreben die Tragfähigkeit der Installation, während das umfangreiche Sortiment an Regalböden oder Längsträgern dazu geeignet ist, diese Lagersysteme auf alle Anforderungen des Kunden abzustimmen. Wenn Sie an weiteren Informationen zu den herkömmlichen Lagersystemen von Mecalux interessiert sind, setzen Sie sich mit uns in Verbindung. Ein fachkundiger Berater wird Sie hinsichtlich des für Ihre Anlage am besten geeigneten Industrieregals beraten.
