Paretodiagramm: Was es ist und Anwendungsbeispiele in der Logistik

Das Paretodiagramm ist ein grundlegendes Instrument für die Verbesserung von Prozessen und das Qualitätsmanagement. Es ermöglicht eine einfache und klare Darstellung der wichtigsten Ursachen eines Problems und setzt so Prioritäten für die Analyse und die zu ergreifenden Maßnahmen. Dieses Diagramm beruht auf dem Pareto-Prinzip und soll Unternehmen dabei helfen, ihre Ressourcen auf die Faktoren zu konzentrieren, die den größten Einfluss auf ihre Geschäftstätigkeit haben.

In diesem Artikel erklären wir, was das Paretodiagramm ist, wozu es dient und wie es erstellt wird. Außerdem stellen wir seine wichtigsten Anwendungsbereiche in verschiedenen Branchen vor und geben ein praktisches Beispiel aus der Logistik und Lagerverwaltung.

Was ist das Paretodiagramm?

Das Paretodiagramm ist ein Balkendiagramm zur Darstellung der Häufigkeit oder Auswirkung verschiedener Ursachen eines Problems in absteigender Reihenfolge. Darin sind die Balken nach ihrer Bedeutung in absteigender Reihenfolge angeordnet und es enthält eine kumulative Linie mit dem kumulativen Gesamtprozentsatz, um auf einen Blick die wichtigsten Gründe zu veranschaulichen.

Das Diagramm basiert auf dem Pareto-Prinzip, wonach etwa 80 % der Auswirkungen auf 20 % der Ursachen zurückzuführen sind. Dieses Prinzip ist ein theoretisches Konzept, das ein Muster der Konzentration von Ursachen und Wirkungen beschreibt. Das Paretodiagramm bringt diese Logik in einer visuellen Darstellung zum Ausdruck, mit der sich die Ursachen eines Problems identifizieren und priorisieren lassen.

Wozu dient das Paretodiagramm?

Das Paretodiagramm wird zur Priorisierung von Problemen und Ursachen innerhalb eines beliebigen Geschäftsprozesses verwendet. Seine Hauptaufgabe besteht darin, die Ursachen für den Großteil der Vorfälle oder negativer Auswirkungen auf die Qualität der Produkte oder Dienstleistungen zu ermitteln, was den Unternehmen Folgendes ermöglicht:

• Visualisierung von Problemstrukturen. Grafische Darstellung der wiederkehrenden Faktoren und der Faktoren von geringerer Bedeutung.
• Einsatz von Ressourcen für das Wesentliche. Konzentration auf die Ursachen mit größeren Auswirkungen, um Ressourcenverschwendung zu vermeiden.
• Messung der Wirksamkeit der Verbesserungen. Nach der Umsetzung von Korrekturmaßnahmen kann das Diagramm aktualisiert werden, um festzustellen, ob die kritischen Probleme verringert wurden.

Laut der American Society for Quality (ASQ) empfiehlt es sich, das Paretodiagramm zur Analyse von Daten über die Häufigkeit von Problemen oder Ursachen in einem Prozess zu verwenden. Dies gilt insbesondere dann, wenn mehrere Faktoren vorliegen und man sich auf die wichtigsten konzentrieren möchte oder wenn allgemeine Ursachen anhand ihrer spezifischen Komponenten untersucht werden sollen.

Wie erstellt man ein Paretodiagramm?

Die Erstellung eines Paretodiagramms ist einfach, erfordert jedoch eine Reihe genau definierter Schritte zur Sicherstellung seiner Nützlichkeit und Genauigkeit:

1. Identifizieren des Problems. Klare Definition des zu analysierenden Phänomens oder der zu analysierenden Situation, z. B. Produktfehler, Probleme bei Bestellungen oder Fehler in einem Prozess. Für eine effektive Analyse ist eine genaue Definition unerlässlich.
2. Erhebung relevanter Daten. Aufzeichnung und Erhebung von Informationen über die Häufigkeit oder den Einfluss der einzelnen Ursachen oder Faktoren, die mit dem Problem in Zusammenhang stehen. Alle Daten müssen sich auf einen bestimmten Zeitraum beziehen und in derselben Einheit gemessen werden (z. B. Anzahl der Vorfälle, Kosten oder Dauer).
3. Zusammenfassung und Sortierung der Ursachen. Klassifizierung der Ursachen oder Faktoren in einzelne Kategorien und Sortierung nach ihrer Häufigkeit oder Auswirkung in absteigender Reihenfolge. So lässt sich erkennen, welche Faktoren am stärksten zum Problem beitragen.
4. Berechnung von Anteilen und kumulierten Werten. Bestimmung des Anteils der einzelnen Ursachen am Gesamtvolumen und ihres kumulierten Werts. Bei diesem Schritt kann das 80/20-Prinzip angewendet werden, das für die Unterscheidung zwischen Haupt- und Nebenursachen nützlich ist.
5. Erstellung des Diagramms. Darstellung der Daten in einem Balkendiagramm mit den Ursachen auf der horizontalen Achse, geordnet von links nach rechts nach ihrer Auswirkung (von der größten zur geringsten Relevanz). Auf der linken vertikalen Achse wird die Häufigkeit oder Größe dargestellt, während auf der rechten Achse die kumulative Linie mit dem kumulativen Prozentsatz eingezeichnet ist.
6. Analyse und Interpretation der Ergebnisse. Ermittlung der Hauptursachen, die etwa 80 % des Problems ausmachen. Mit diesen Informationen können Korrekturmaßnahmen priorisiert und der Schwerpunkt auf die Faktoren mit den größten Verbesserungsmöglichkeiten gelegt werden.

Dieses im Qualitätsmanagement und in der kontinuierlichen Verbesserung gängige Verfahren stellt sicher, dass die Pareto-Analyse die tatsächliche Problematik genau widerspiegelt und eine handlungsorientierte Entscheidungsfindung ermöglicht.

Anwendungen des Paretodiagramms in Unternehmen

Das Paretodiagramm wird in verschiedenen Betriebsbereichen als Hilfsmittel zur Förderung der kontinuierlichen Verbesserung und zur Optimierung der Entscheidungsfindung eingesetzt:

• Qualitätskontrolle. Sie erkennt die häufigsten Ursachen für Produktfehler oder -mängel, wodurch Korrekturmaßnahmen gezielt auf kritische Punkte ausgerichtet, Ausschussmengen begrenzt und die Kundenzufriedenheit gesteigert werden können.
• Kundendienst. Dadurch lassen sich die Hauptgründe für Beschwerden oder Vorfälle erkennen, was die Ausarbeitung wirksamer Lösungen und eine bessere Benutzererfahrung erleichtert.
• Produktion. Es zeigt Faktoren auf, die die Effizienz oder Produktivität beeinträchtigen – wie häufige Ausfälle oder Schwankungen in den Prozessen – und trägt so zur Festlegung von Prioritäten für Verbesserungen bei, die sich am stärksten auf die Betriebsleistung auswirken.
• Instandhaltung. Es wird verwendet, um die Hauptursache für Fehler, Ausfälle oder Effizienzverluste in Geräten und Anlagen zu ermitteln. So können die wirksamsten Korrektur- oder Präventivmaßnahmen priorisiert werden.
• Logistik und Lager. Es werden die häufigsten Fehler bei der Vorbereitung, Lagerung oder dem Versand von Bestellungen aufgeführt. Dadurch werden Arbeitsabläufe optimiert, Retouren reduziert und die Leistung der Lieferkette verbessert.

Durch die Anwendung des Paretodiagramms können in diesen Bereichen die Bemühungen auf die Ursachen der Probleme mit dem größten Verbesserungspotenzial ausgerichtet werden. Dadurch wird eine effizientere Nutzung der Ressourcen und eine greifbare Rendite der umgesetzten Maßnahmen gewährleistet.

Beispiel für das Paretodiagramm in der Logistik

Ein Unternehmen stellt eine hohe Fehlerquote bei der Kommissionierung fest. Dies führt zu einer geringeren Kundenzufriedenheit und verursacht zusätzliche Betriebskosten. Wir wenden nun das Paretodiagramm auf dieses Beispiel an.

• Datenerhebung. Das Unternehmen erfasst einen Monat lang die Vorfälle nach Art: u. a. falsche Artikelauswahl, Etikettierungsfehler, unvollständige Bestellungen oder falsche Mengenangaben in Aufträgen.
• Organisation und Sortierung. Die Daten werden gruppiert und nach abnehmender Häufigkeit sortiert, um die häufigsten Ursachen zu identifizieren.

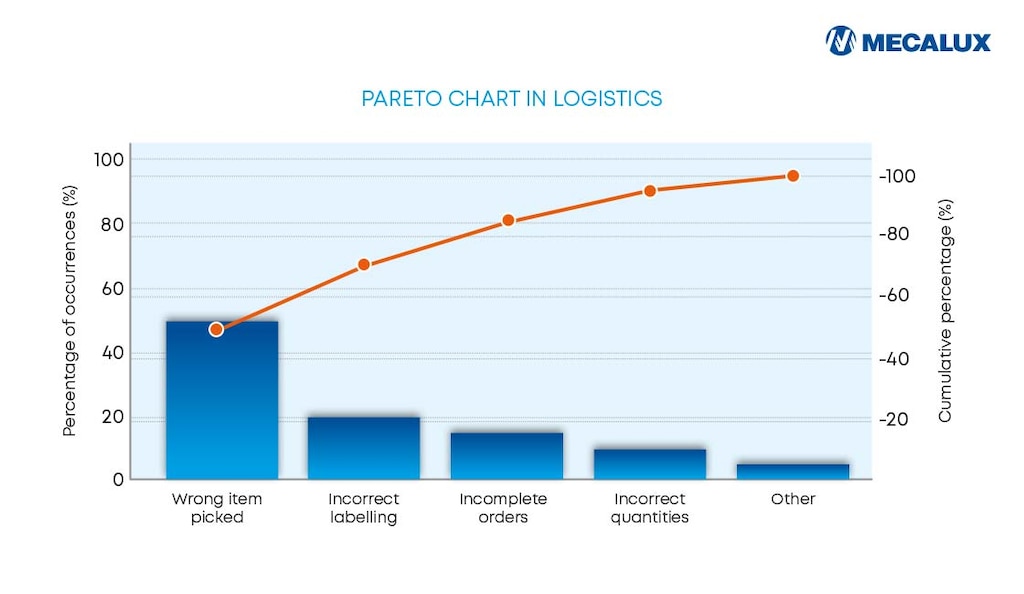

• Grafische Analyse. Das Paretodiagramm zeigt, dass Fehler bei der Artikelauswahl 50 % der Vorfälle ausmachen, falsche Etikettierung 20 % und unvollständige Aufträge 15 %.
• Entscheidungsfindung. Das Unternehmen nutzt diese Informationen, um seine Verbesserungsbemühungen auf Fehler bei der Kommissionierung zu konzentrieren. Dazu werden Maßnahmen wie die Einführung von Goods-to-Person-Systemen – beispielsweise ein Kleinteilelager, das Shuttle-Lagersystem oder autonome mobile Roboter (AMR) – und der Einsatz eines Lagerverwaltungssystems zur Verbesserung der Rückverfolgbarkeit und Minimierung von Zwischenfällen ergriffen.
• Ergebnisse. Die dringendsten Fehler werden deutlich reduziert, während weniger häufige Vorfälle durch ergänzende Maßnahmen schrittweise verringert werden.

Mit diesem Ansatz können die Ressourcen auf die Hauptursachen ausgerichtet werden, wodurch eine unmittelbare und messbare Wirkung erzielt wird. Gleichzeitig können schrittweise Verbesserungen in den übrigen Prozessen geplant werden.

Die Bedeutung des Paretodiagramms für die Prozessverbesserung

Das Paretodiagramm ist ein praktisches Hilfsmittel, mit dem Unternehmen die dringendsten Probleme in jedem Betriebsbereich identifizieren und priorisieren können. Es basiert auf dem Pareto-Prinzip und ermöglicht die Ausrichtung der Bemühungen auf die Ursachen, die die größte Wirkung haben, sowie die Bewertung der Wirksamkeit der Korrekturmaßnahmen.

In Bereichen wie Logistik, Produktion, Qualität oder Kundenservice trägt es zur Verbesserung der Produktivität und zur Optimierung der Ressourcen bei. Durch die Einbeziehung des Paretodiagramms in die Unternehmensführung wird ein entscheidender Schritt in Richtung kontinuierlicher Verbesserung und operativer Exzellenz getan.
