Lagerlüftung: Arten, Anforderungen und Planung eines effizienten Systems

Die Lagerlüftung ist entscheidend für die Gewährleistung von Sicherheit, Warenerhalt und betrieblicher Effizienz. In Industriehallen und Hochregallagern, insbesondere in automatisierten Anlagen, sorgt ein angemessenes Raumluftqualität für eine stabile Temperatur, eine geregelte Luftfeuchtigkeit und eine geeignete Raumklimaqualität für den ordnungsgemäßen Betrieb der Anlagen und Logistikprozesse.

In diesem Beitrag untersuchen wir, warum die Belüftung in Lagern wichtig ist und welche Systeme am häufigsten zum Einsatz kommen. Wir befassen uns zudem mit Strategien zur Optimierung des Luftaustauschs in bestehenden Anlagen mit besonderem Schwerpunkt auf automatischen Lagern, in denen thermische Stabilität von entscheidender Bedeutung ist.

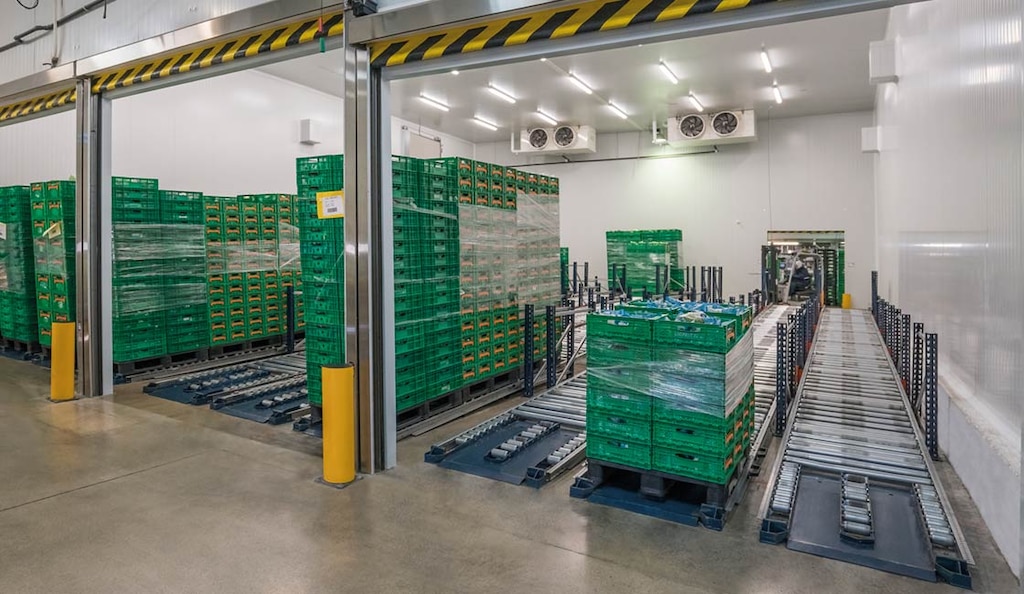

Warum ist die Belüftung in einem Lager oder einer Industriehalle wichtig?

Eine optimale Belüftung von Lagern und Industriehallen wirkt sich auf die Temperatur und die Raumluftqualität aus – zwei entscheidende Faktoren für die Lagerung empfindlicher Waren und den Schutz der Lagermitarbeiter.

In automatischen Lagern, in denen Systeme wie Regalbediengeräte und Fördersysteme während ihres Betriebs Wärme erzeugen, trägt die Aufrechterhaltung einer stabilen Temperatur zur Leistungsfähigkeit der Anlagen und zur Unversehrtheit der Produkte bei. Darüber hinaus senkt ein ausreichender Luftstrom die Partikelkonzentration, trägt zur Feuchtigkeitsregulierung bei und schafft ein sichereres und stabileres Arbeitsumfeld.

Die Belüftung von Industriehallen ist bei der Planung moderner Lager zu einem strategischen Element geworden – insbesondere in automatisierten Hochregallagern. In solchen Anlagen tritt häufig eine thermische Schichtung auf. Dabei steigt warme Luft nach oben und sammelt sich im oberen Teil des Gebäudes an, was zu Temperaturunterschieden zwischen den verschiedenen Höhenebenen führt, die die Leistung der Anlagen beeinträchtigen können. Diese zunehmende Aufmerksamkeit für Lüftungssysteme ist auf die Notwendigkeit zur Verbesserung der Energieeffizienz, zur Senkung der Betriebskosten und zur Gewährleistung der Luftqualität zurückzuführen.

Arten der Belüftung für Lager und Industriehallen

Es gibt verschiedene Lüftungslösungen für Lager und Industriehallen. Diese Lösungen richten sich nach der Größe des Gebäudes, dem Warenvolumen und dem Umfang der betrieblichen Aktivitäten.

Natürliche Belüftung

Bei der natürlichen Belüftung werden Öffnungen in Wänden und Abdeckungen zur Ableitung der Warmluft durch Konvektion genutzt. Es handelt sich um eine effiziente Lösung für mittelgroße Anlagen mit hohen Decken, in denen die Luft ohne zusätzlichen Energieverbrauch kontinuierlich zirkulieren kann.

Mechanische oder Zwangsbelüftung

Bei der mechanischen Belüftung werden Industrieventilatoren zur Steuerung des Luftstroms eingesetzt, wodurch auch in großvolumigen Anlagen oder bei hoher Betriebsdichte ein ständiger Luftaustausch gewährleistet wird. Durch die in vielen Lagern übliche Dachabluft kann die von Maschinen, Anlagen und automatisierten Systemen erzeugte warme Luft abgeführt werden. Dadurch werden im gesamten Lager optimale Umgebungsbedingungen gewährleistet.

Hybridlüftung

Bei der Hybridlüftung werden natürliche und mechanische Lösungen für ein ausgewogenes Verhältnis zwischen Energieeffizienz und Raumklimaregelung kombiniert. Durch diesen Ansatz sinkt der Stromverbrauch der Lüfter, da bei geeigneten Außenbedingungen die natürliche Konvektion genutzt und die Zwangsbelüftung nur bei Bedarf aktiviert wird.

Anforderungen an die Belüftung in Lagern und Hallen: Luftdurchsatz, Vorschriften und Dimensionierung

Eine effiziente Planung der Lagerlüftung erfordert die Ermittlung des erforderlichen Luftvolumenstroms sowie die Einhaltung internationaler Normen hinsichtlich Luftqualität und Arbeitssicherheit.

Luftwechsel pro Stunde (ACH)

Die Luftwechselrate pro Stunde (ACH, Air Changes per Hour) gibt an, wie oft die Raumluft in einem Lager innerhalb einer Stunde ausgetauscht wird. Dieser Parameter richtet sich nach der Auslastung, der ausgeübten Tätigkeit sowie der Dichte an Geräten und Gütern. Dies ist vor allem in automatisierten Lagern wichtig, in denen Regalbediengeräte, Fördersysteme und andere Arten von Robotern zum Einsatz kommen.

Berechnung des erforderlichen Luftvolumenstroms (m³/h oder CFM)

Die Berechnung des Lüftungsvolumenstroms erfolgt auf der Grundlage des Lagerraumvolumens, der Deckenhöhe und der durch Maschinen und Betriebsabläufe erzeugten Wärmelasten. Der Luftvolumenstrom wird in der Regel in Kubikmetern pro Stunde (m³/h) oder in Kubikfuß pro Minute (CFM, aus dem Englischen Cubic Feet per Minute) angegeben und richtet sich nach den geltenden Vorschriften oder dem jeweiligen Markt. In automatisierten Hochregallagern ist diese Berechnung von entscheidender Bedeutung, um eine thermische Schichtung zu vermeiden und eine gleichmäßige Belüftung auf allen Lagerebenen zu gewährleisten.

Gesetzliche und sicherheitstechnische Anforderungen

Lüftungsanlagen müssen den geltenden Vorschriften sowie den bewährten Verfahren in Bezug auf Luftqualität und Arbeitssicherheit entsprechen und einen ausreichenden Luftaustausch gewährleisten. Dadurch sollen Risiken durch Hitze, Schadstoffe und eine mögliche Ansammlung von Gasen begrenzt werden. In den USA umfasst dies beispielsweise technische Normen wie ANSI/ASHRAE 62.1, gesetzliche Anforderungen, die von Behörden wie der OSHA oder deren Entsprechungen in anderen Märkten festgelegt wurden, sowie lokale Bauvorschriften für Industriegebäude, die für Hochregallager und hohen Industriehallen gelten.

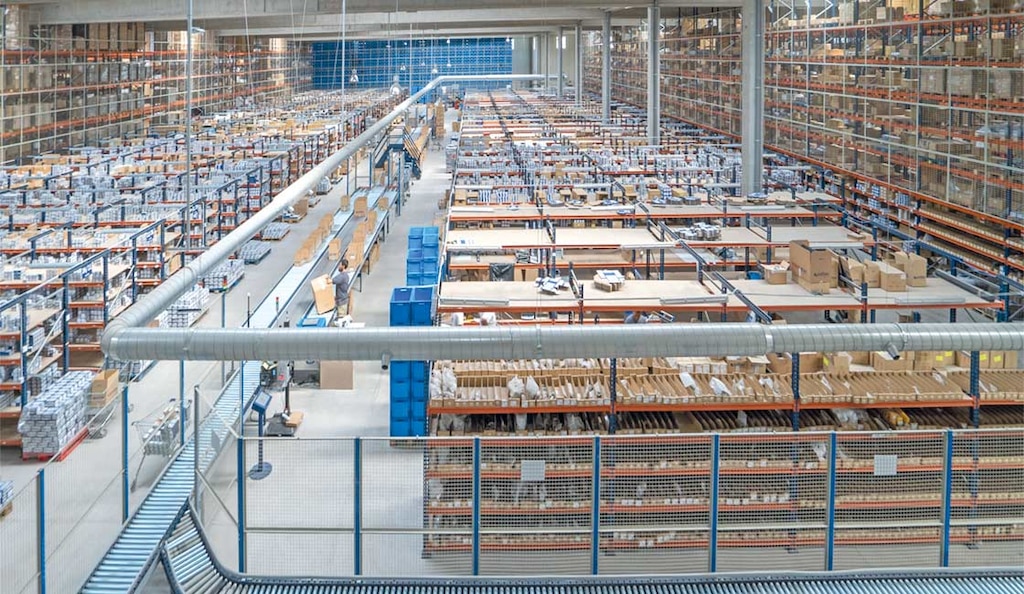

Wie plant man eine geeignete Lüftungsanlage für ein Lager?

Die Planung einer Lüftungsanlage in einem Lager beginnt mit einer detaillierten Analyse des Gebäudes. Dabei werden Faktoren wie das Volumen, die Deckenhöhe, die Anordnung der Regale sowie die Bewegung von Personen und Flurförderzeugen. Zudem wird die thermische Schichtung untersucht, um die Wärmeverteilung im Raum zu ermitteln. Dabei wird vor allem die Wärme berücksichtigt, die von Regalbediengeräten, Fördersystemen, Robotern und anderen automatisierten Anlagen sowie durch die Logistikprozesse beim Be- und Entladen und bei der Handhabung von Gütern erzeugt wird.

Anhand dieser Bewertung lassen sich kritische Bereiche ermitteln, in denen Temperatur, Luftstrom oder die Konzentration von Feuchtigkeit und Partikeln sowohl die Haltbarkeit der Produkte als auch die Leistungsfähigkeit der Anlage beeinträchtigen können. Anhand dieser Informationen wird die am besten geeignete Kombination aus natürlicher, mechanischer oder hybrider Belüftung ermittelt, wobei die Anordnung und Dimensionierung von Lüftern, Abluftventilatoren, Lüftungsgittern und Öffnungen festgelegt wird. Ziel ist eine gleichmäßige Luftverteilung zur Reduzierung der thermischen Schichtung, zur Optimierung der Energieeffizienz und zur Aufrechterhaltung stabiler Umgebungsbedingungen, die die Unversehrtheit der Waren und die Sicherheit der Lagermitarbeiter gewährleisten.

Bei Mecalux wird die Belüftung je nach Art des Projekts individuell behandelt. Bei selbsttragenden Lagern wird die Lüftungsanlage bereits in der Planungsphase als integraler Bestandteil des Gebäudes berücksichtigt, wodurch geeignete thermische Bedingungen für den automatisierten Betrieb und die ordnungsgemäße Lagerung der Waren geschaffen werden.

Bei der Implementierung von Automatisierungslösungen in bereits bestehenden Hallen analysiert Mecalux die räumlichen Gegebenheiten und stimmt die erforderlichen Anpassungen mit dem Kunden und den für die Installation zuständigen Ingenieurbüros ab. Durch diesen Ansatz können Regalbediengeräte, Fördersysteme und autonome mobile Roboter in einer Umgebung betrieben werden, die sowohl hinsichtlich der Temperatur als auch der Sicherheit optimale Bedingungen bietet.

Wie lässt sich die Belüftung in einem bestehenden Lager verbessern?

In bereits in Betrieb befindlichen Anlagen lässt sich die Lagerlüftung durch verschiedene Strategien optimieren, die auf die jeweiligen Gegebenheiten und die spezifischen Anforderungen der Logistikaktivitäten abgestimmt sind. Zu den gängigsten Lösungen zählen HVLS-Ventilatoren (High Volume Low Speed), erzeugen bei niedriger Drehzahl großvolumige Luftströme, um die Temperatur auszugleichen und die thermische Schichtung zu verringern. Eine weitere Lösung sind Dachabsaugsysteme, die die in den oberen Bereichen angesammelte warme Luft abführen.

Darüber hinaus regeln intelligente Steuerungssysteme automatisch den Luftstrom und die Luftverteilung entsprechend der Temperatur, der Luftfeuchtigkeit und der Raumbelegung und sorgen so für stabile Umgebungsbedingungen.

Mecalux kann die Leistung bestehender Lüftungssysteme in Lagern analysieren und auf die jeweilige Anlage zugeschnittene Verbesserungsvorschläge unterbreiten. Ziel dieser Lösungen ist die Integration von Energieeffizienz, thermischem Komfort sowie die Betriebssicherheit für die Mitarbeiter. So sollen sowohl die Lagerung der Waren als auch die Leistung der automatisierten Anlagen auf einem optimalen Niveau gehalten werden.

Effiziente Belüftung für Lager

Die Lagerlüftung darf nicht als isoliertes Element betrachtet werden, sondern als Komponente, die gemeinsam mit der Gebäudearchitektur, den Arbeitsabläufen und dem Automatisierungsgrad geplant werden muss. Durch die Einbindung natürlicher, mechanischer oder hybrider Lösungen bereits in der Planungsphase lassen sich logistische Abläufe unterstützen, die Energieeffizienz optimieren und ein sicheres, stabiles Umfeld für die zukünftige Weiterentwicklung der Anlage schaffen.
