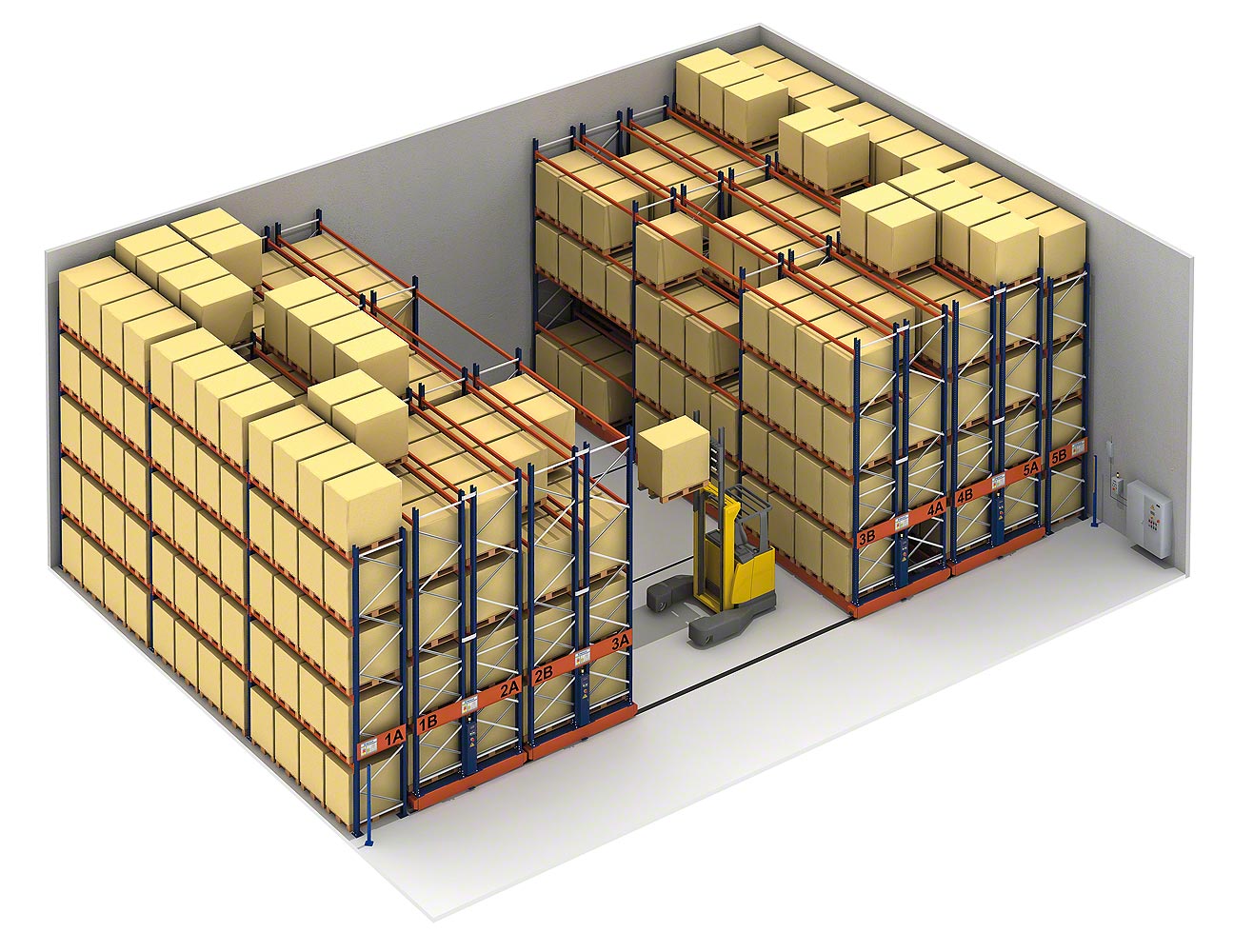

Eine Verschieberegalanlage ist ein Kompaktlagersystem mit direktem Zugriff auf die einzelnen Paletten und erhöht die Lagerkapazität deutlich.

Das Produkt

Paletten-Verschieberegale: Platzoptimierung mit direktem Zugriff

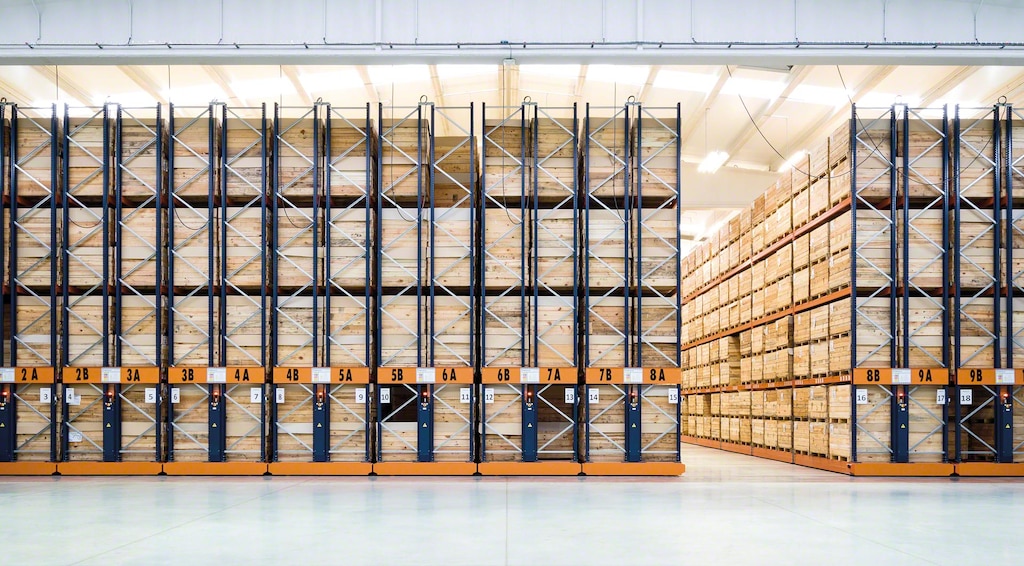

Verschieberegale sind eine Kompaktlagerlösung, die die Lagerkapazität deutlich erhöht, ohne den direkten Zugang zu den einzelnen Paletten zu verlieren. Die auf motorisierten mobilen Verfahrwagen installierten Regale verschieben sich seitlich auf Schienen.

Aufgrund der kontrollierten Bewegung des Movirack-Systems von Mecalux öffnet sich nur der jeweils benötigte Arbeitsgang. Daher wird das Anlagenvolumen maximal optimiert.

Movirack ist eine Verschieberegalanlage

Vorteile von Verschieberegalen

  • Steigerung der Lagerkapazität: Verschieberegale bieten eine Kapazitätssteigerung von 80 % bis 120 % im Vergleich zu konventionellen Regalen.
  • Direkter Zugriff: Es ist das einzige Kompaktlagersystem, das einen direkten Zugriff auf den gesamten Lagerbestand ermöglicht.
  • Energieeinsparungen in Kühlhäusern: Durch die bessere Raumnutzung ist das zu kühlende Luftvolumen viel kleiner, was den Energieverbrauch senkt.

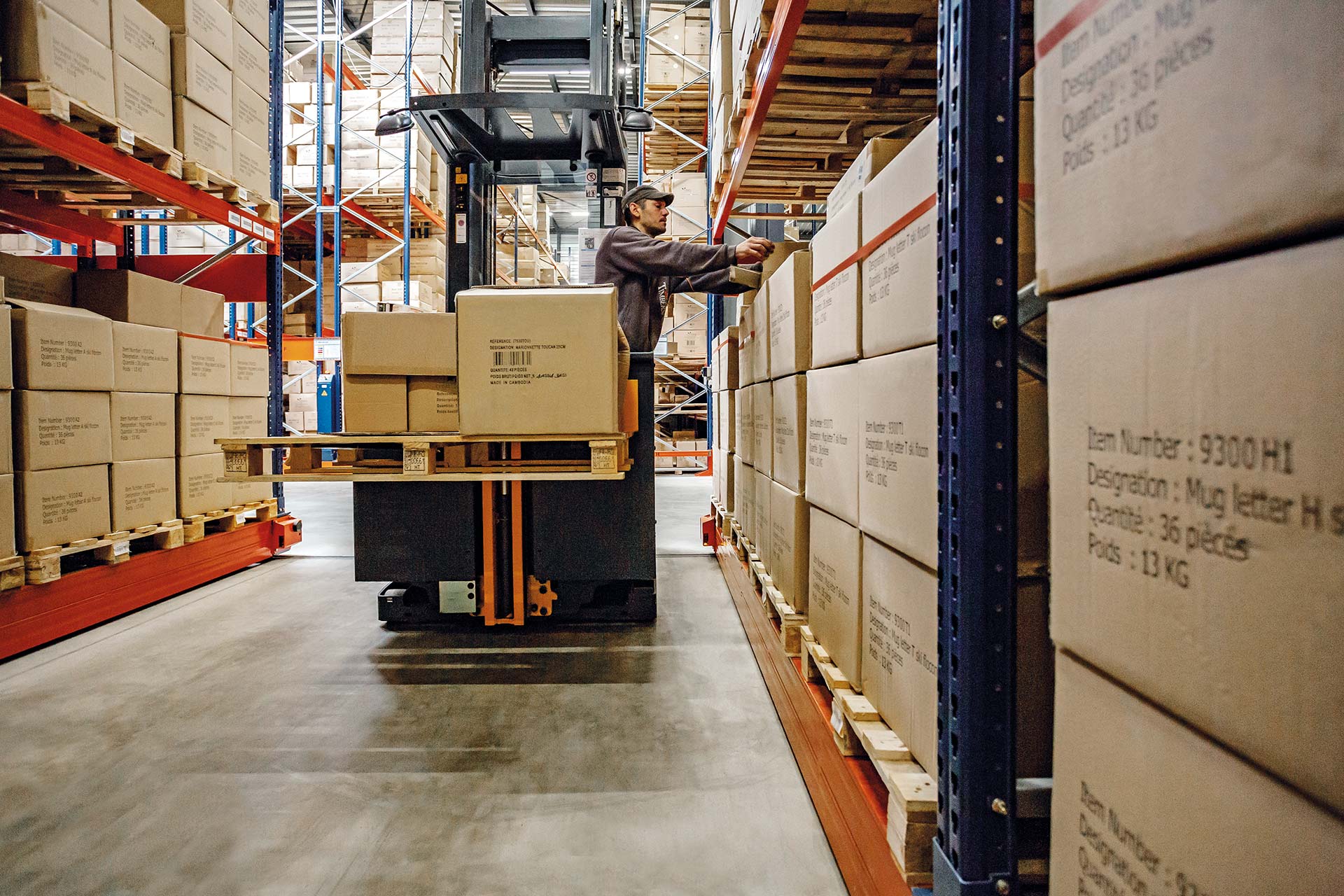

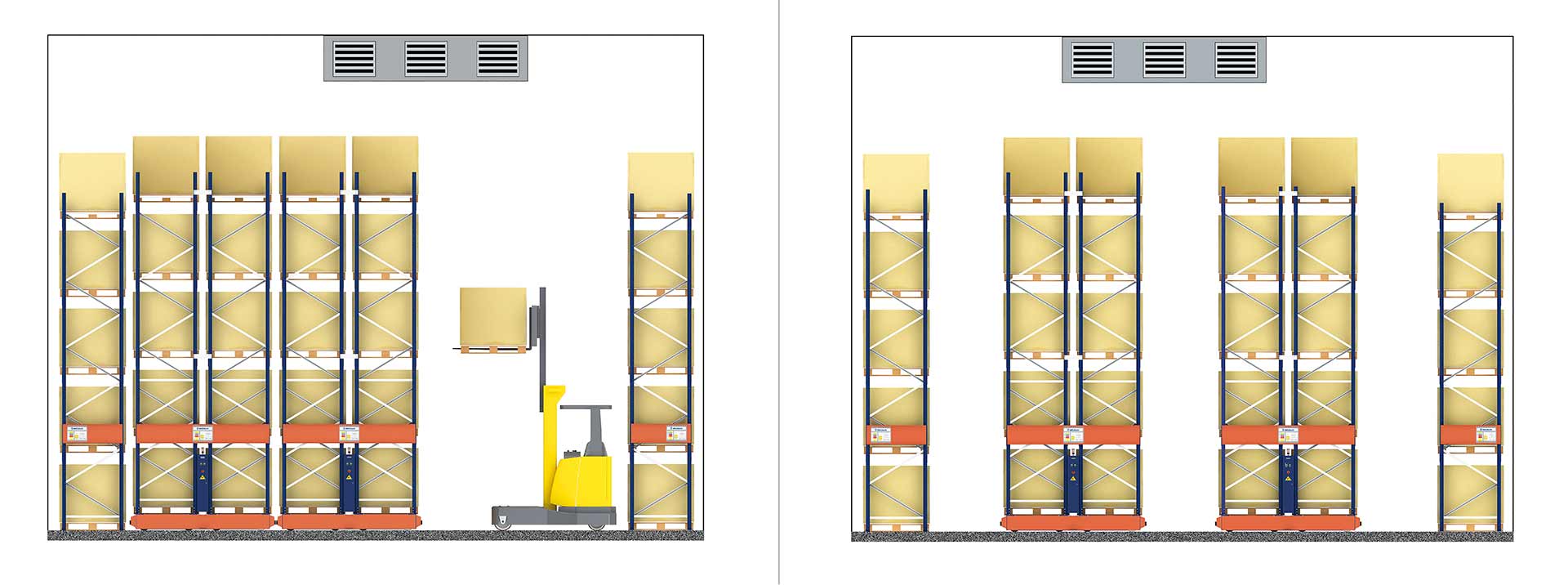

  • Für die Kommissionierung geeignet: Im Kommissioniermodus können bis zu 3 Gänge gleichzeitig geöffnet werden, anstatt nur ein Gang.
  • Vielseitigkeit: Verschieberegale können für die Lagerung von nicht palettierfähigen Lasten wie Trommeln, Rohren oder Profilen angepasst werden.
  • Skalierbar: Das System passt sich den Anforderungen des Lagers an, da es durch zusätzliche Verschieberegalblöcke erweitert werden kann.
  • Sicherheit und Stabilität: Die Verschieberegale bestehen aus robusten Strukturen mit zahlreichen Sicherheitsvorrichtungen zum Schutz der Lagermitarbeiter und der Ware.
  • Hohe Tragfähigkeit: Jeder verschiebbare Verfahrwagen kann mehr als 600 Tonnen bewegen.

Dank der Movirack-Verschieberegale konnten wir unsere Lagerkapazität deutlich erhöhen

Denso
Rafael López Verantwortlicher für die Kontrolle der Produktion und Logistik
Denso
(Barcelona, Spanien)

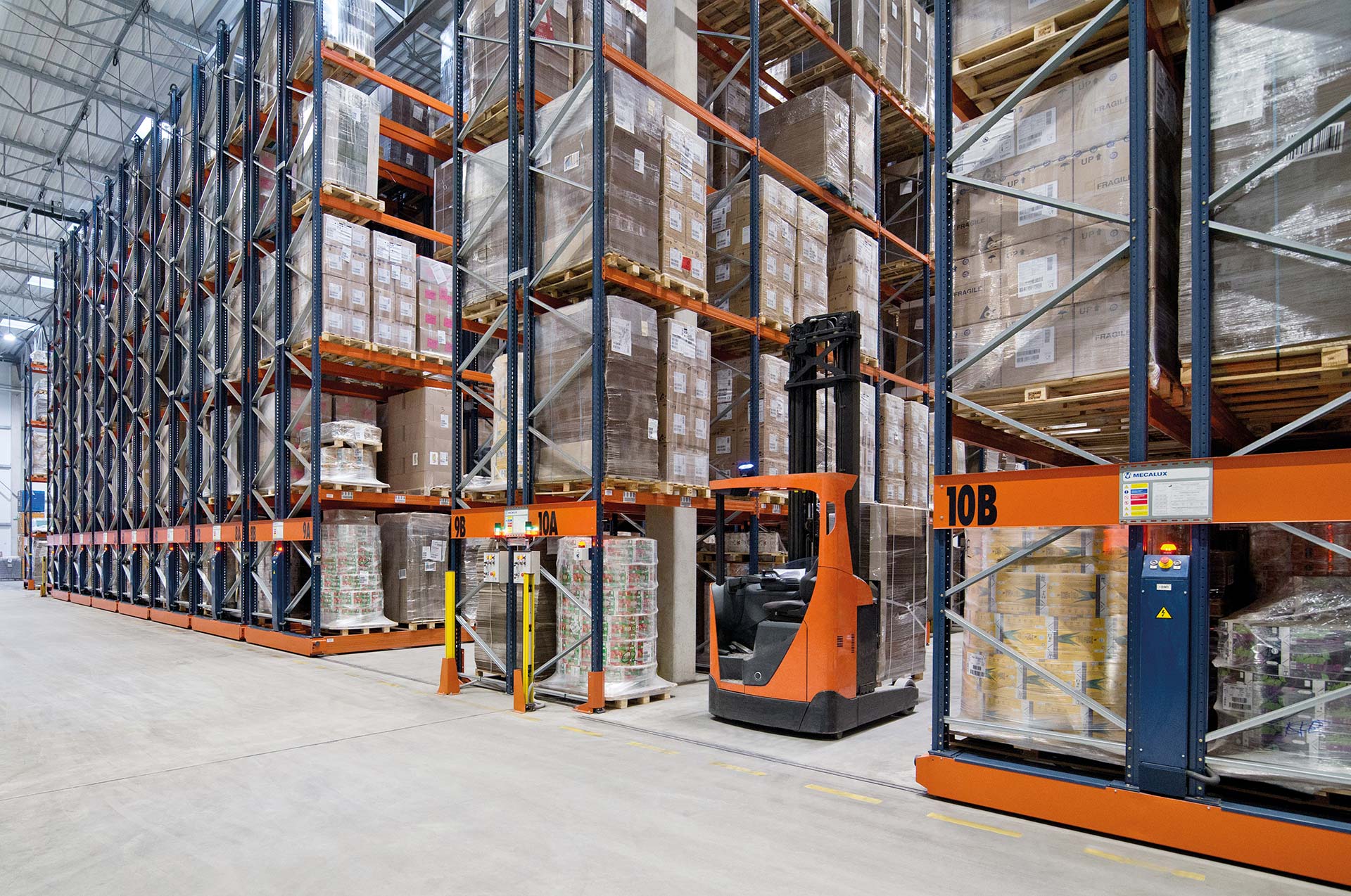

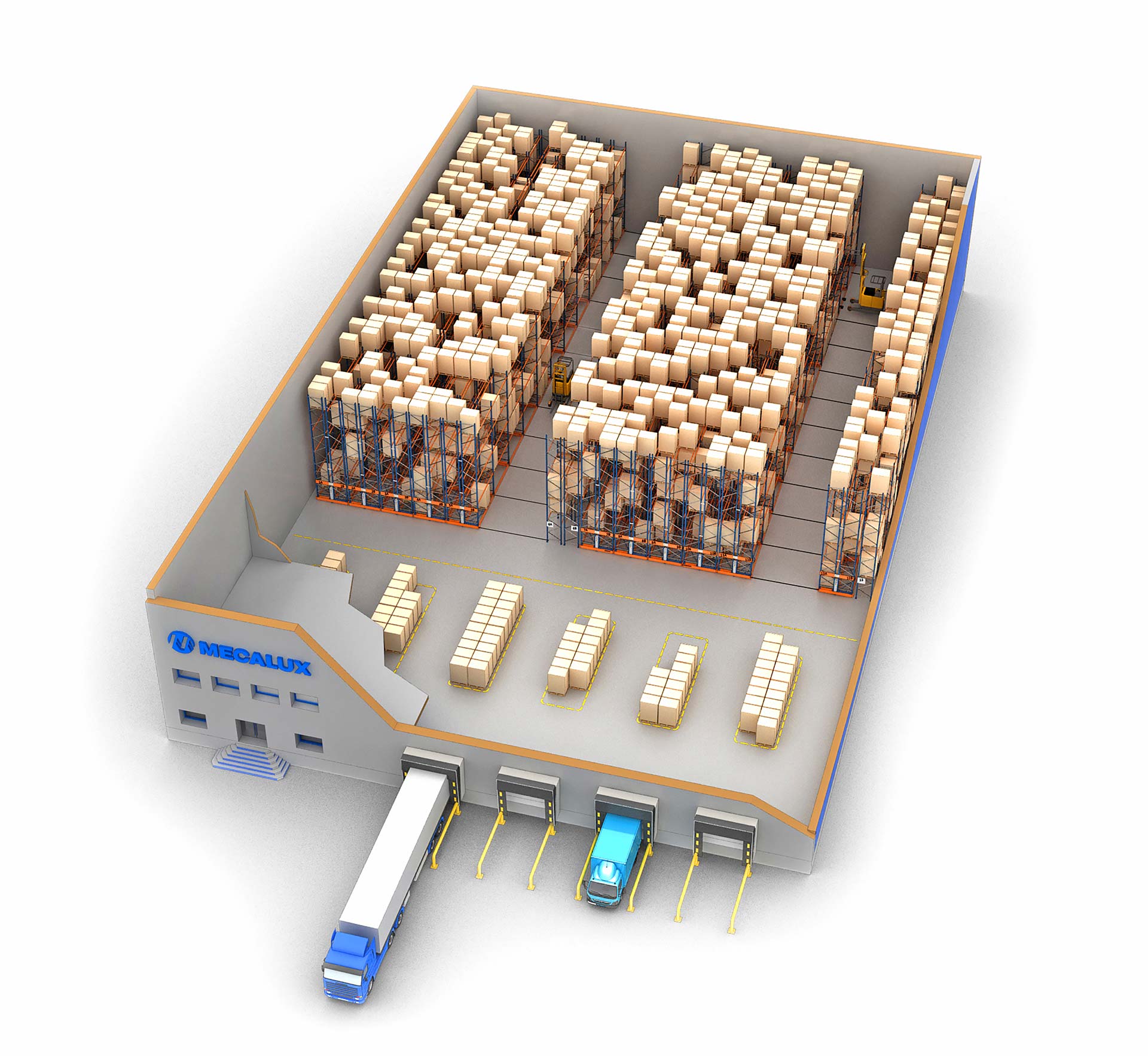

Anwendungsbereiche von Verschieberegalen für Paletten

Ideal für die Kompaktlagerung mit direktem Zugriff auf die einzelnen Paletten.

Die Paletten-Verschieberegale sind die perfekte Lösung für Unternehmen, die einen einheitlichen Zugriff auf alle gelagerten Paletten benötigen und gleichzeitig den verfügbaren Platz optimal nutzen möchten.

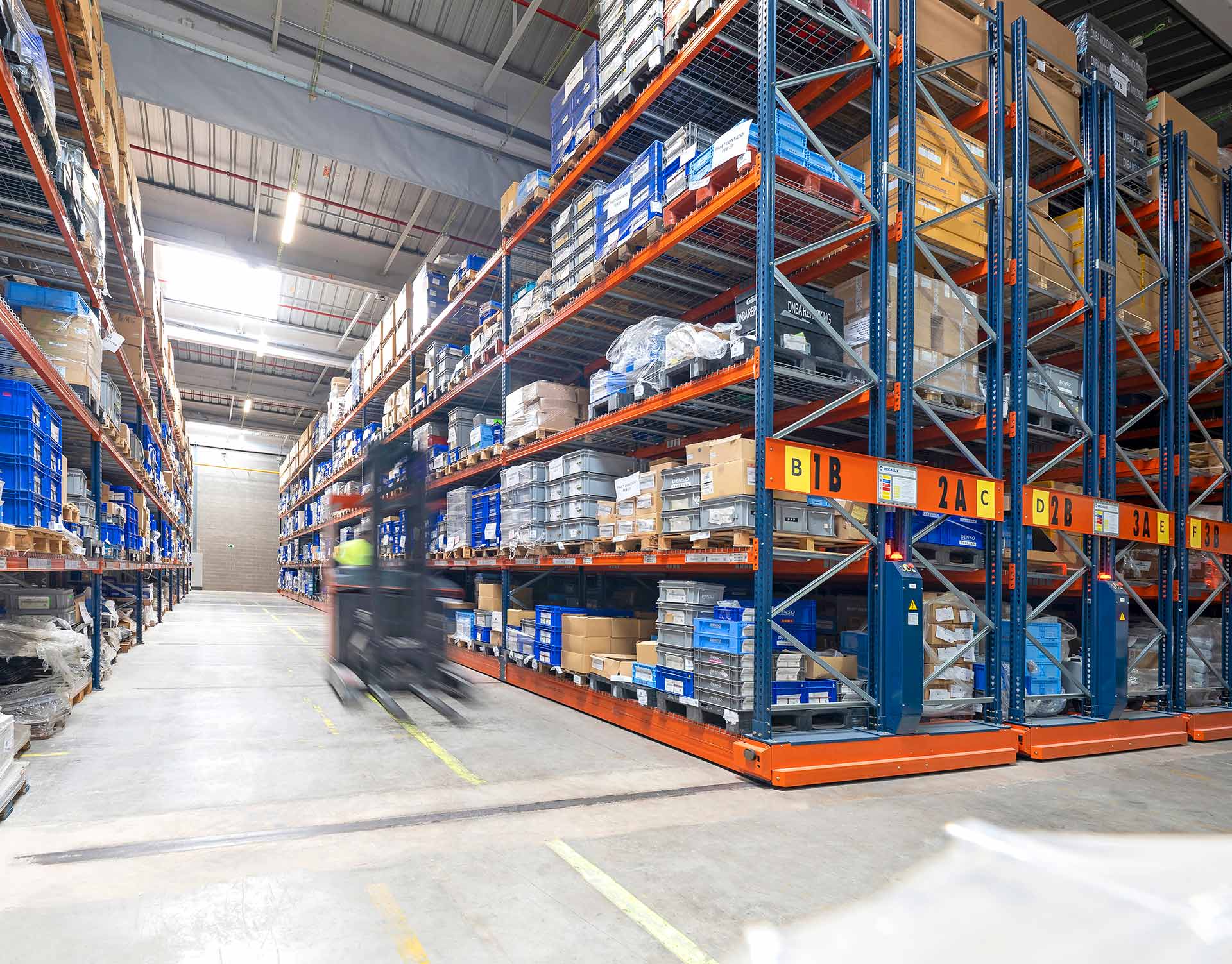

Verschieberegale auf Schienen sind für Lager mit einer großen Anzahl von Artikelarten zu empfehlen

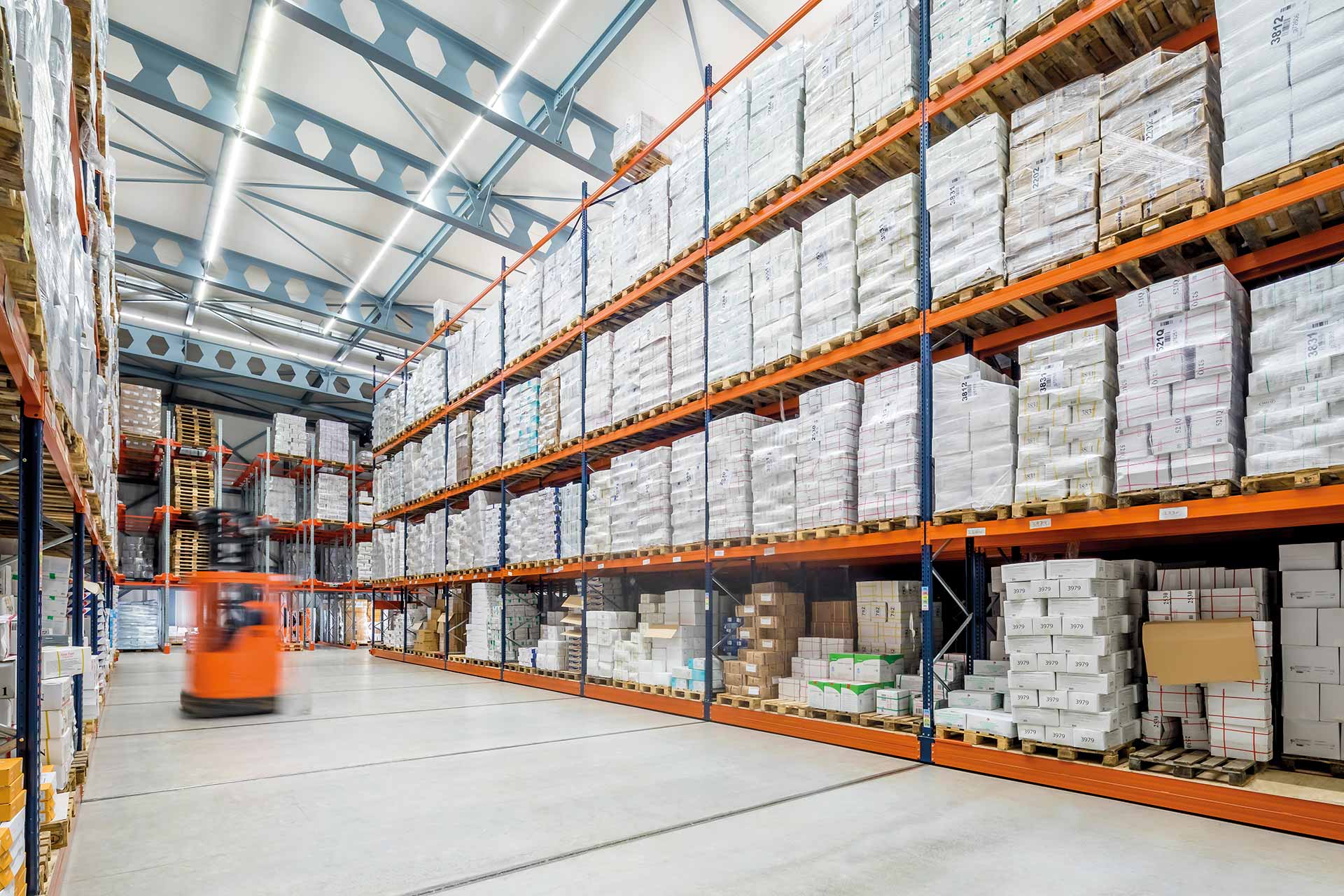

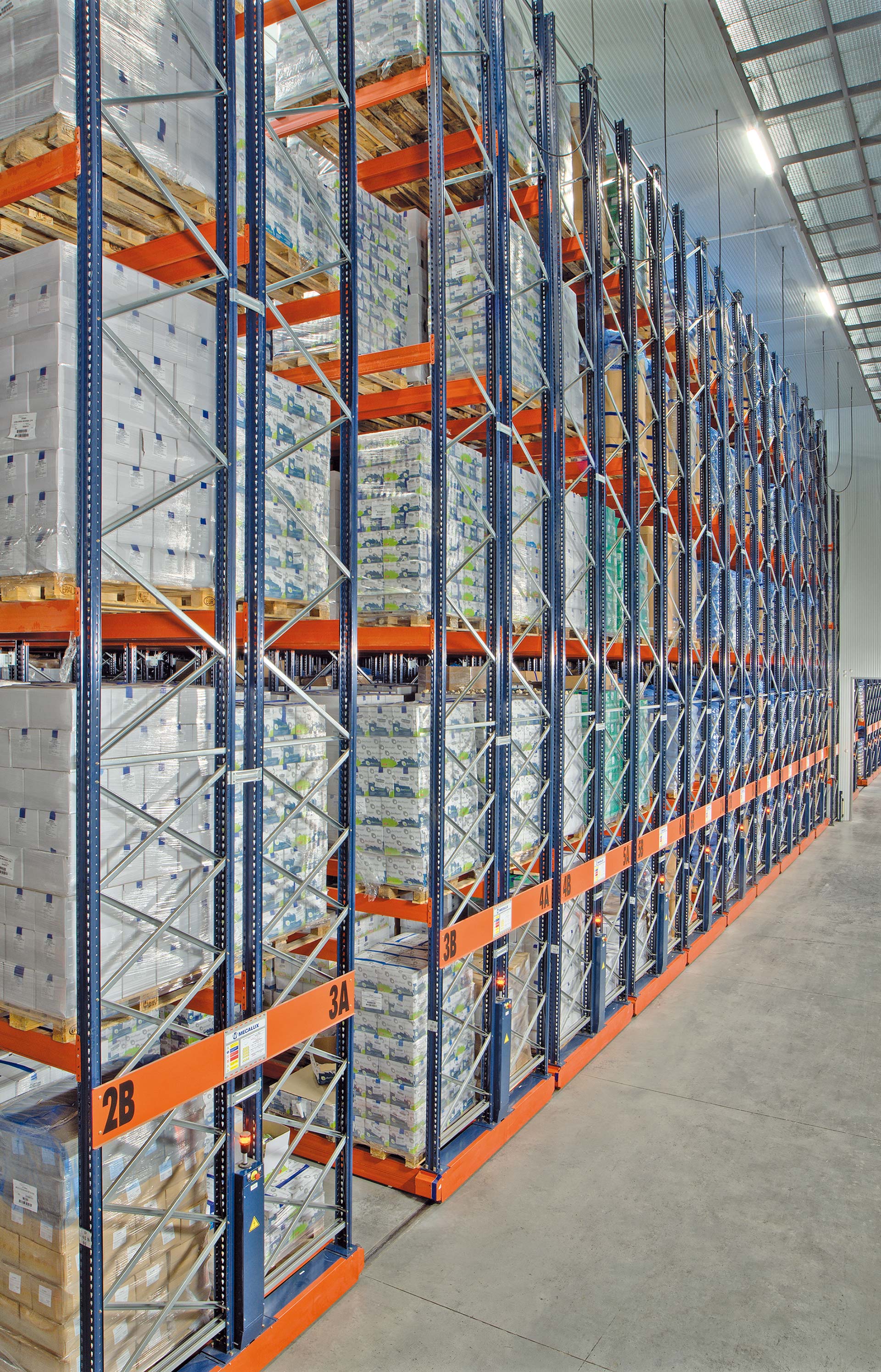

Lager mit mehreren Artikelarten

Verschieberegale eignen sich ideal für Lager mit einer Vielzahl von Artikelarten mit mittlerem und geringem Umschlag.

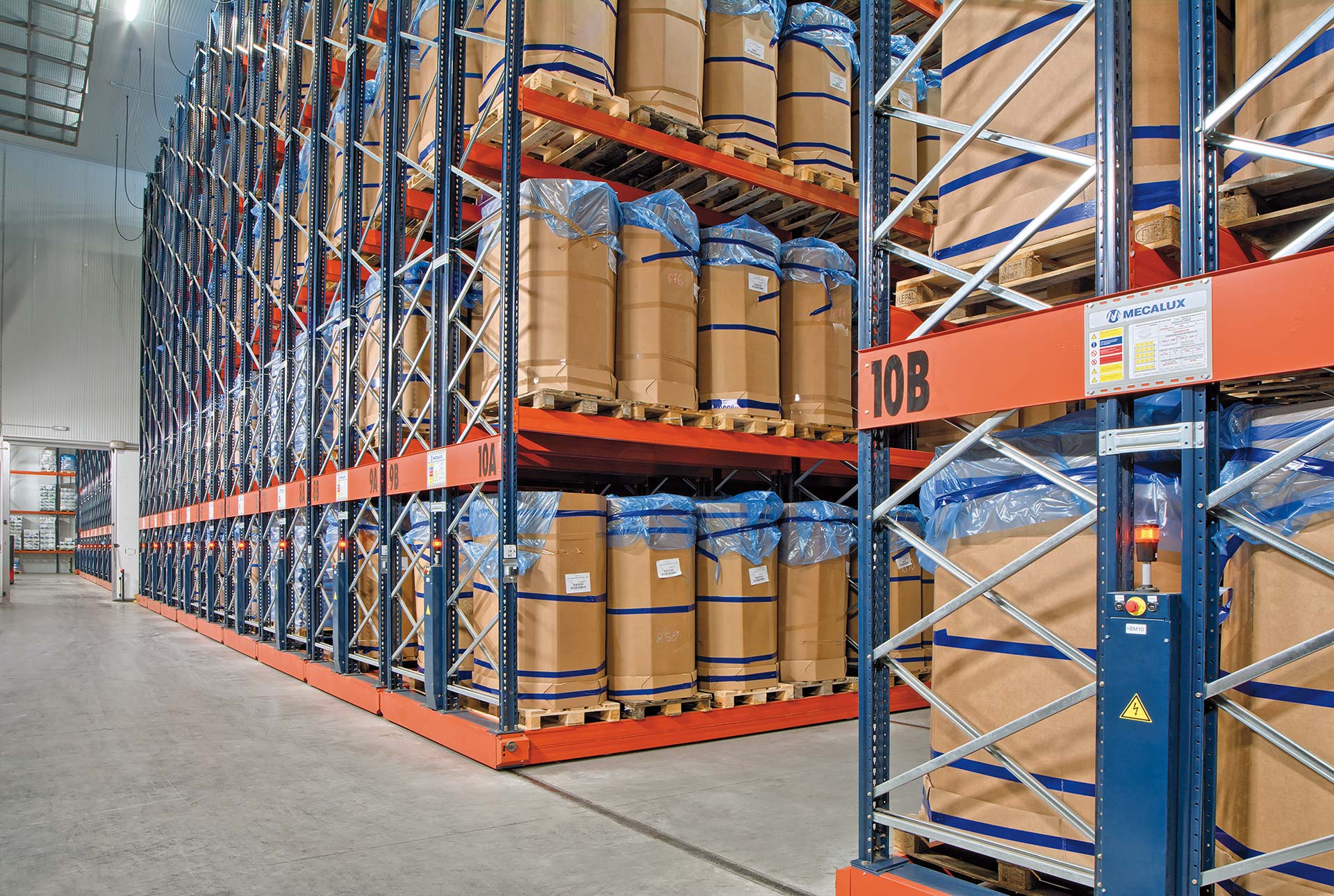

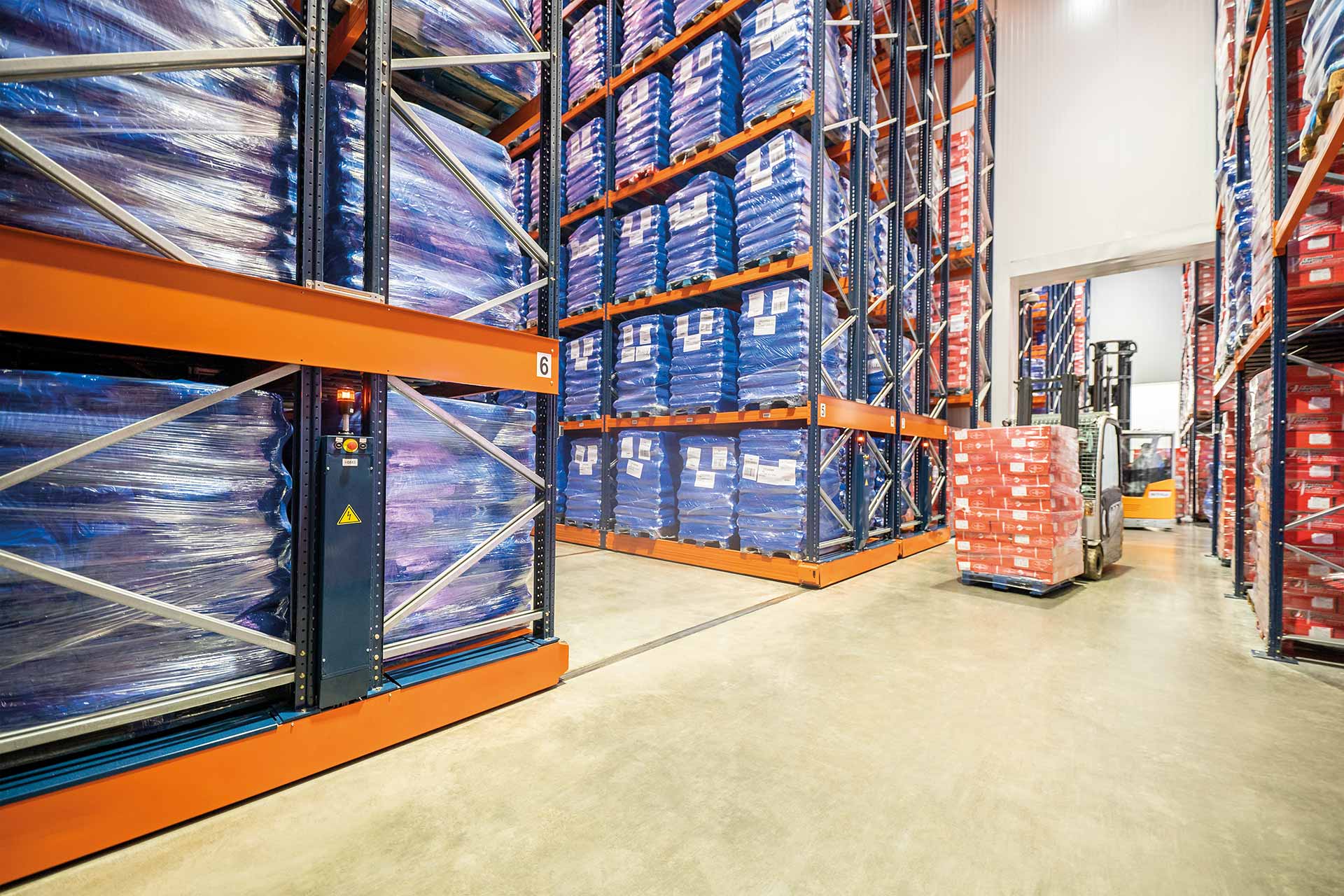

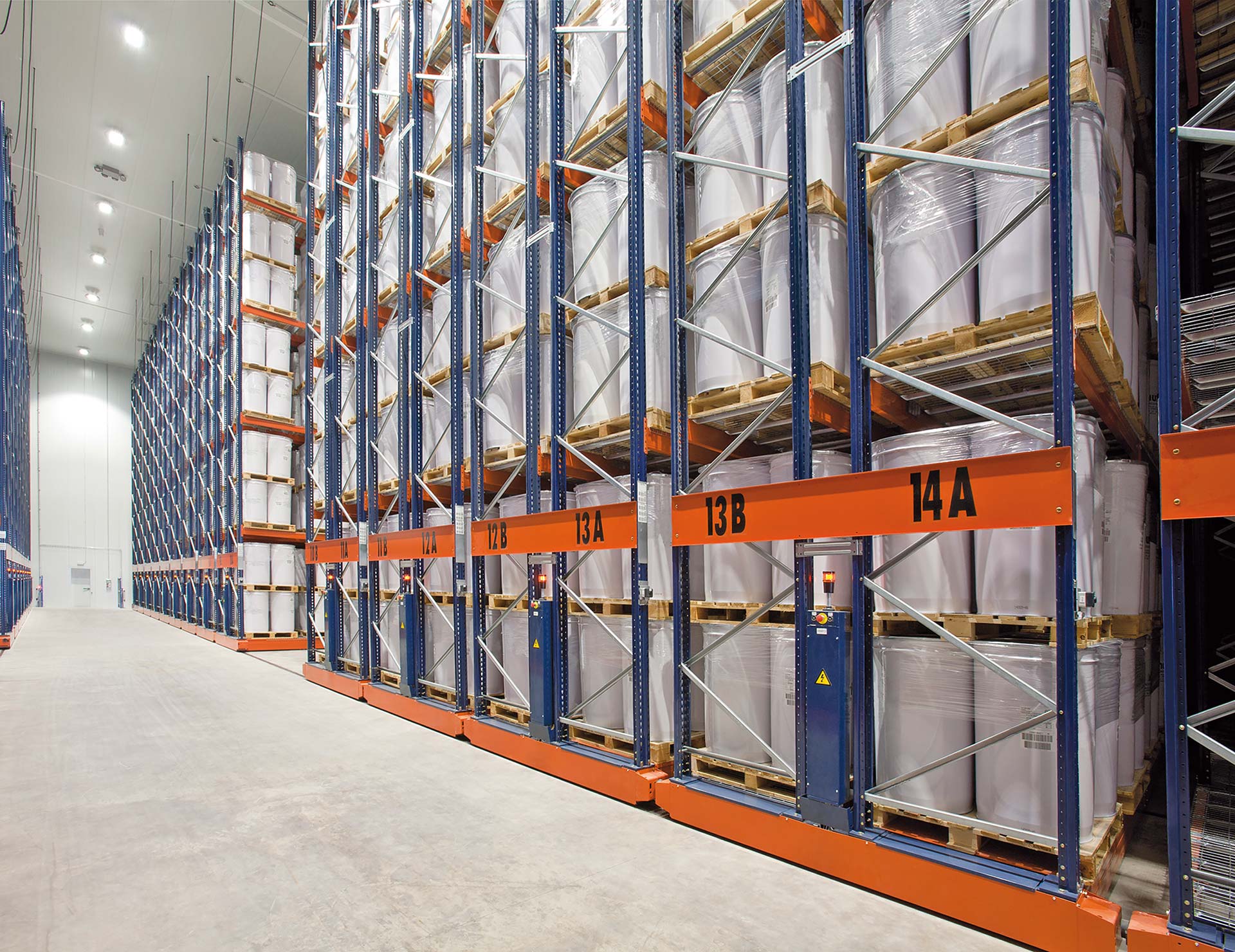

Verschieberegalanlagen eignen sich perfekt für Kühl- und Tiefkühllager

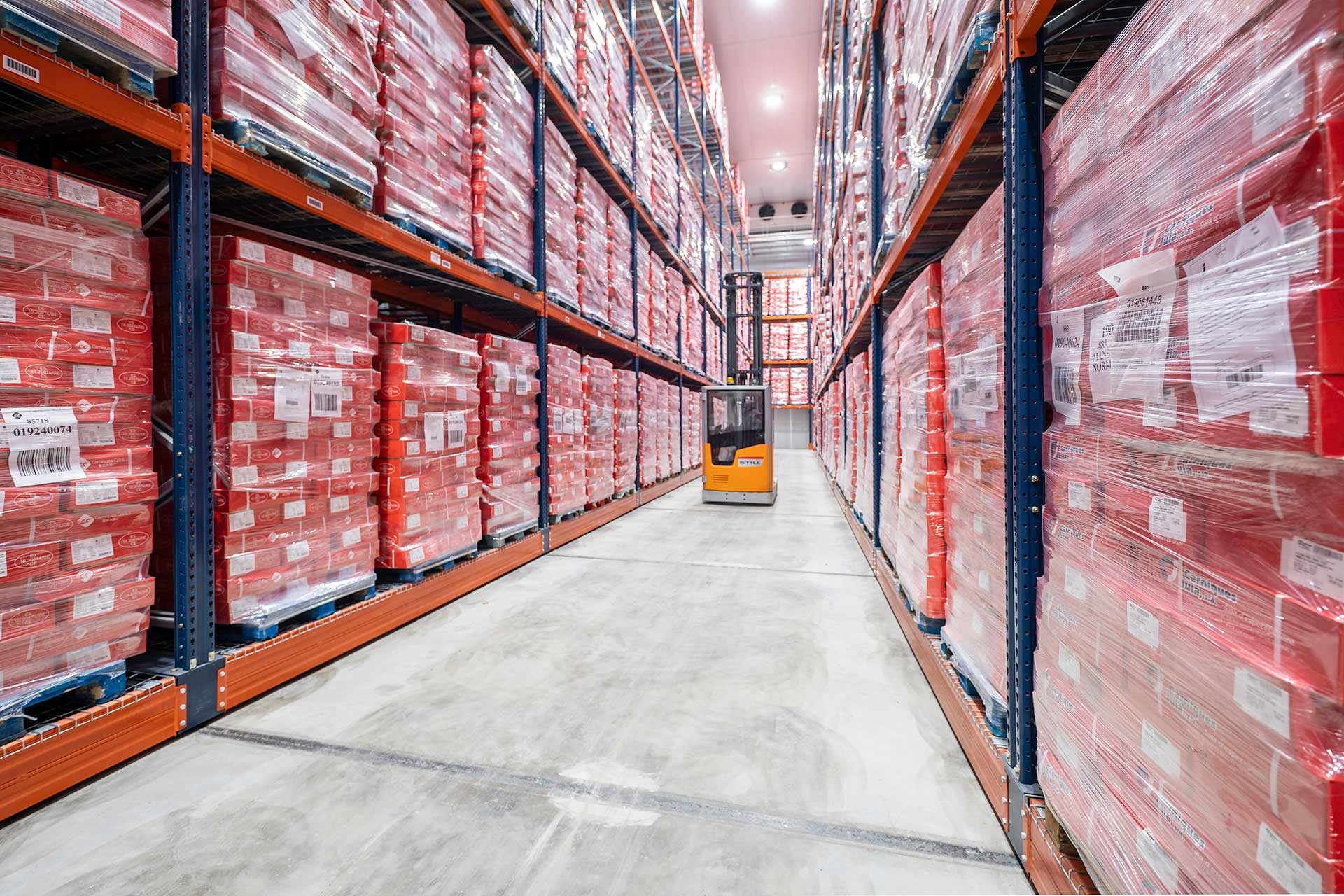

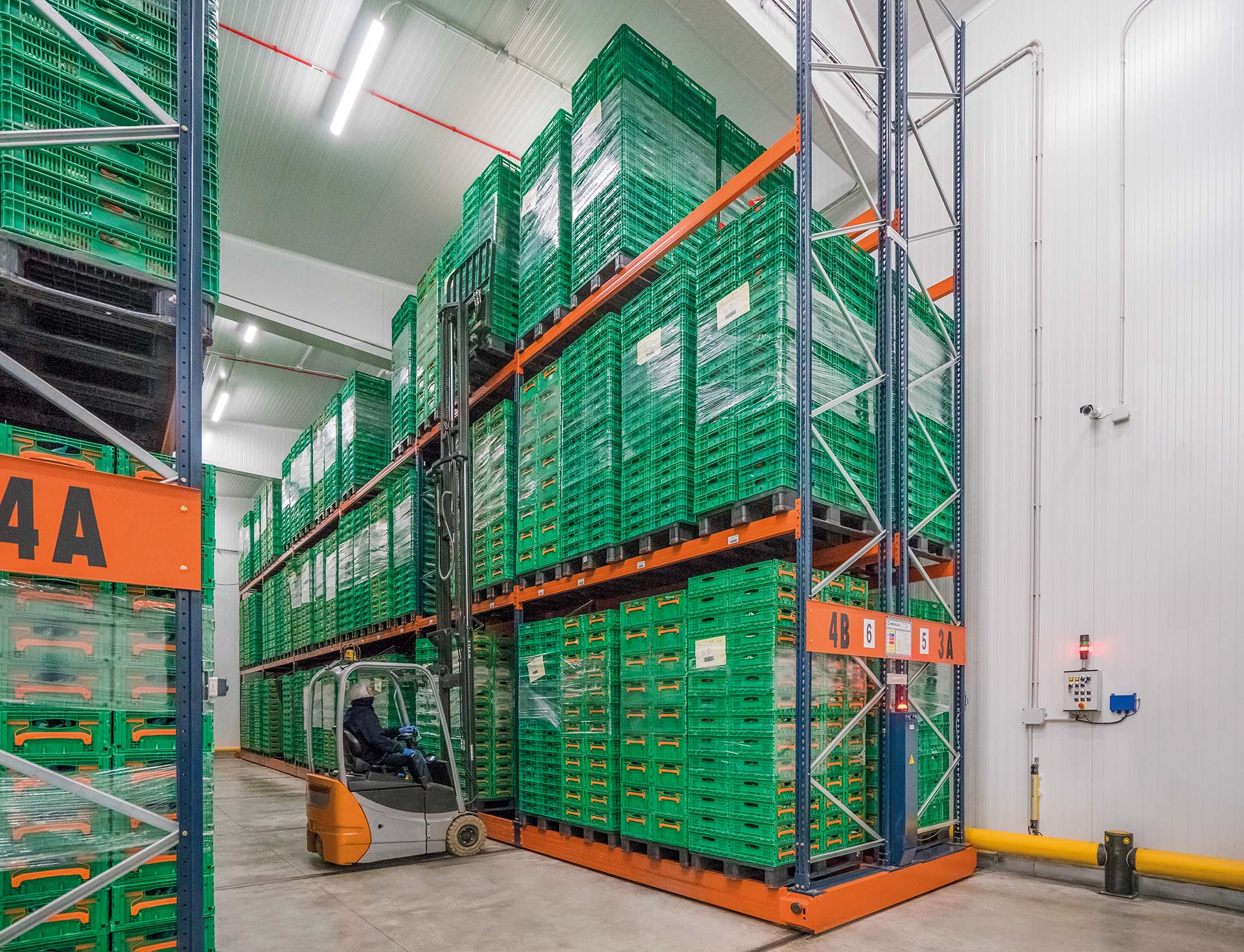

Kühl- und Tiefkühllager

Durch ihren Einsatz in Kühl- und Tiefkühllagern wird der Energieverbrauch erheblich gesenkt.

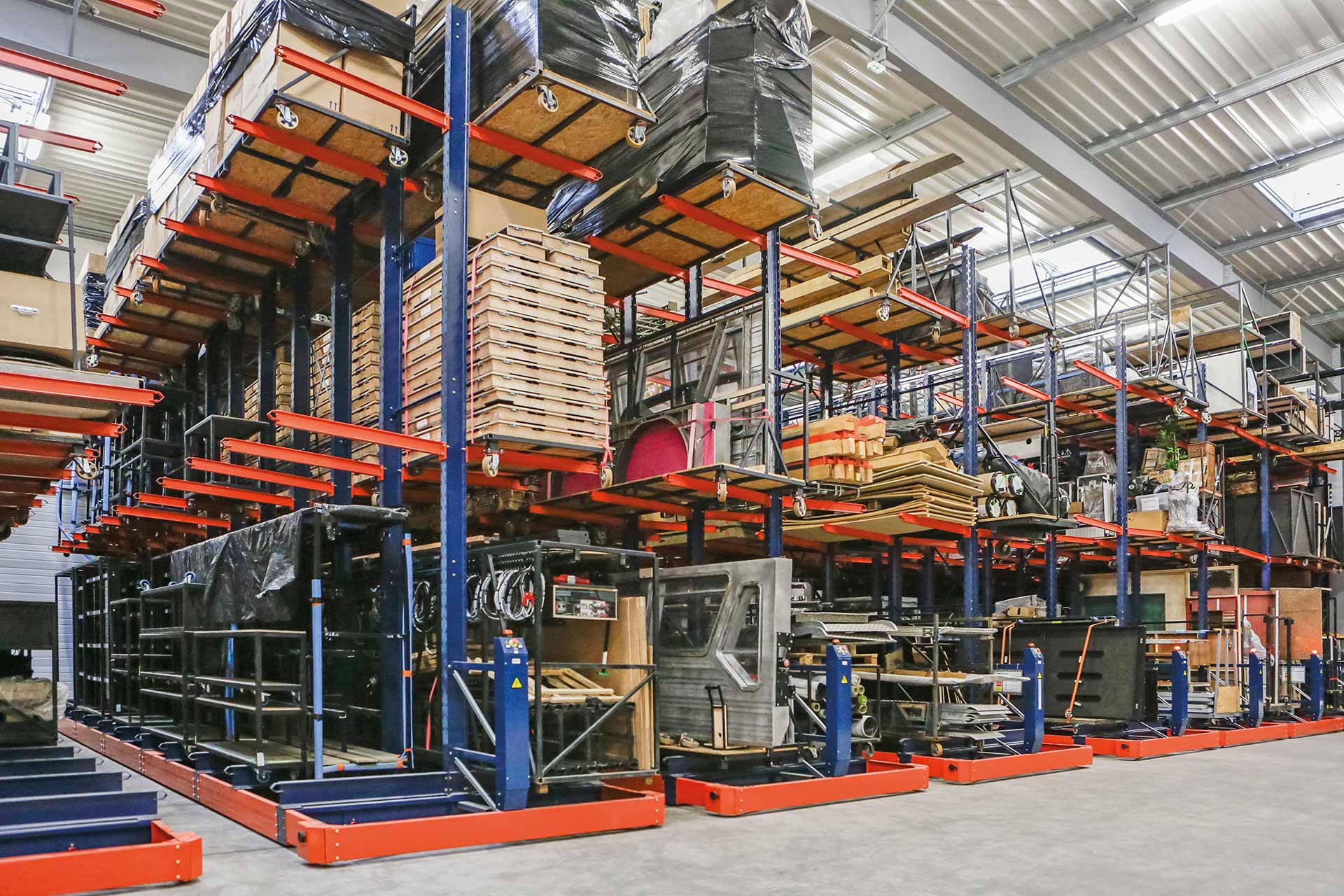

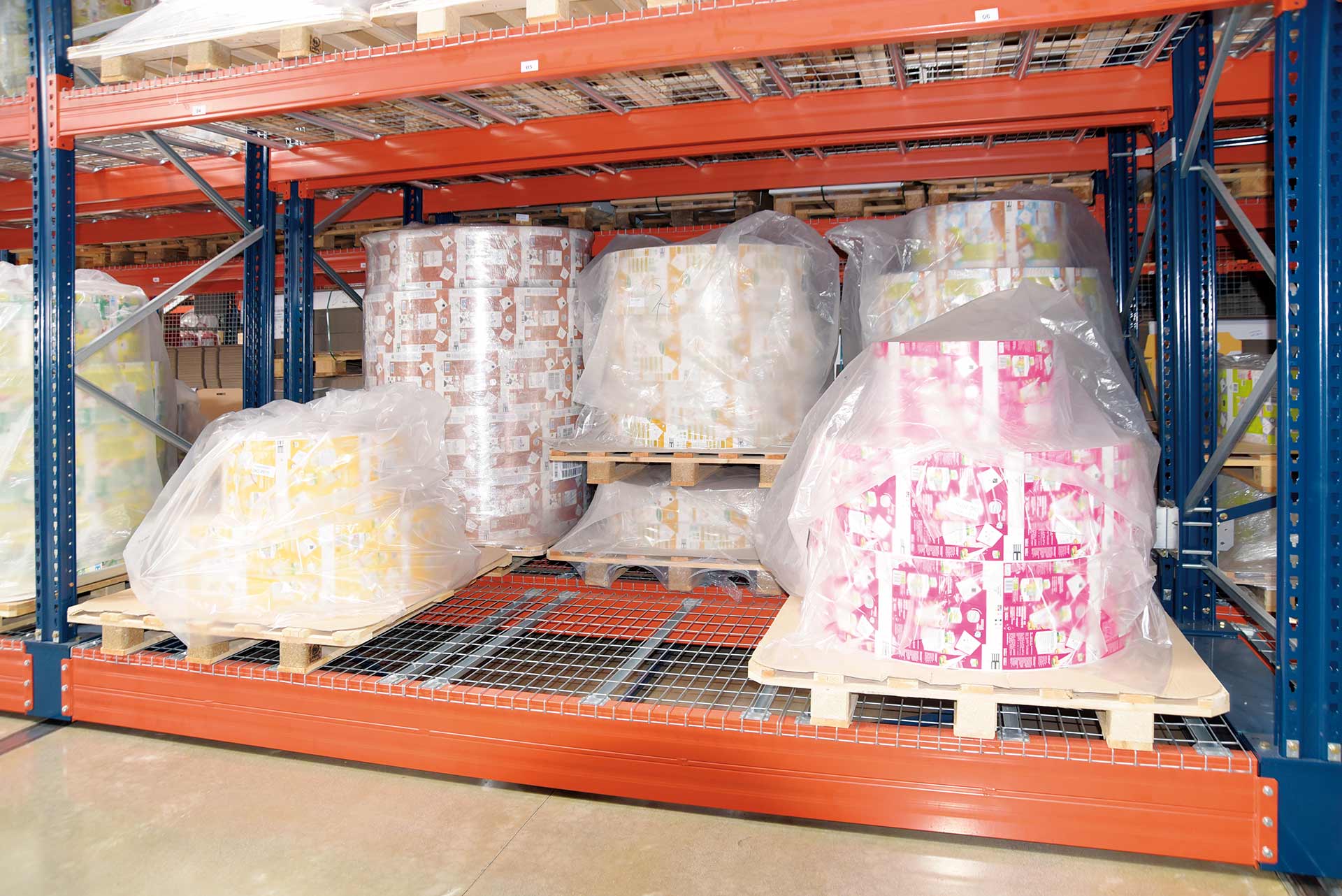

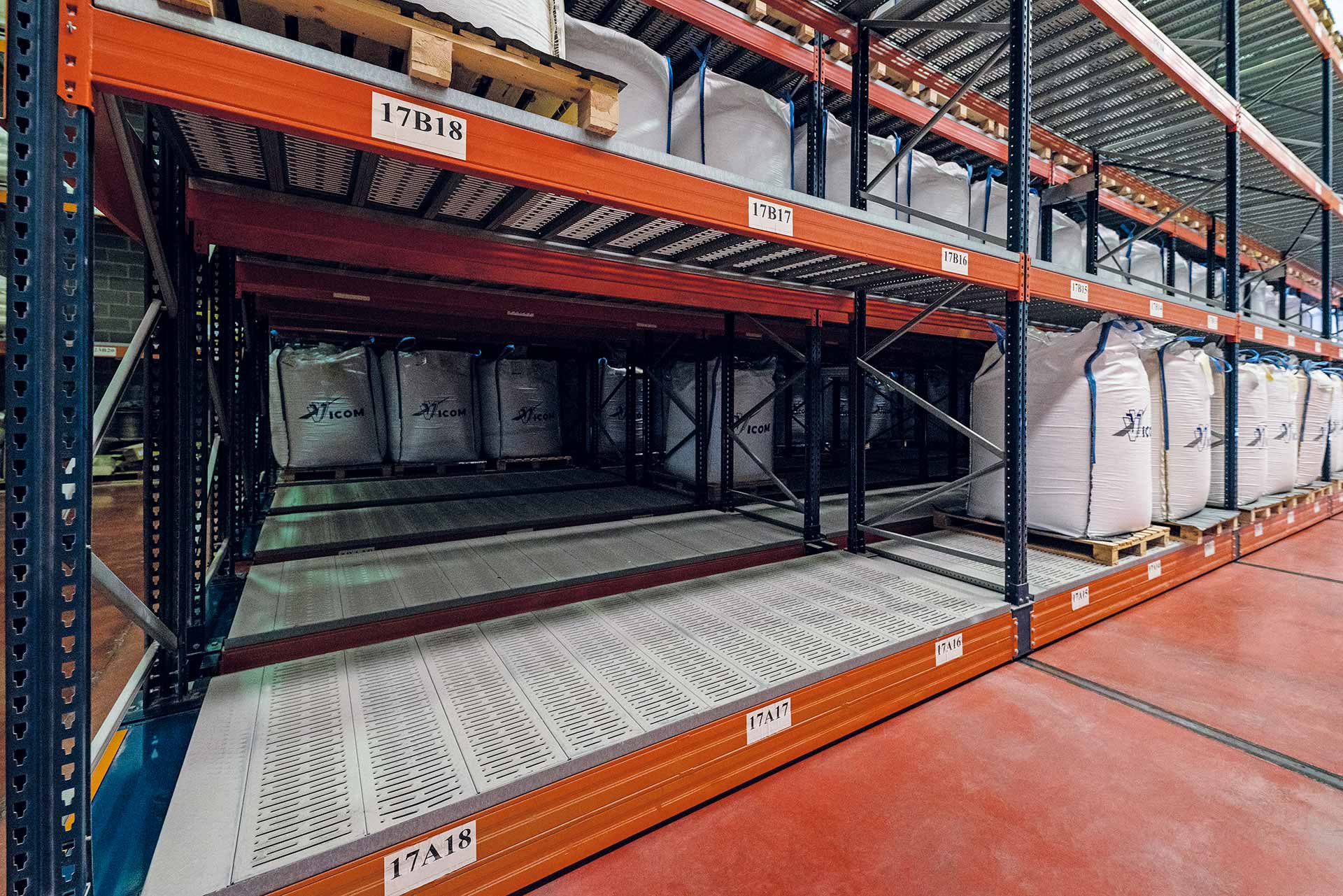

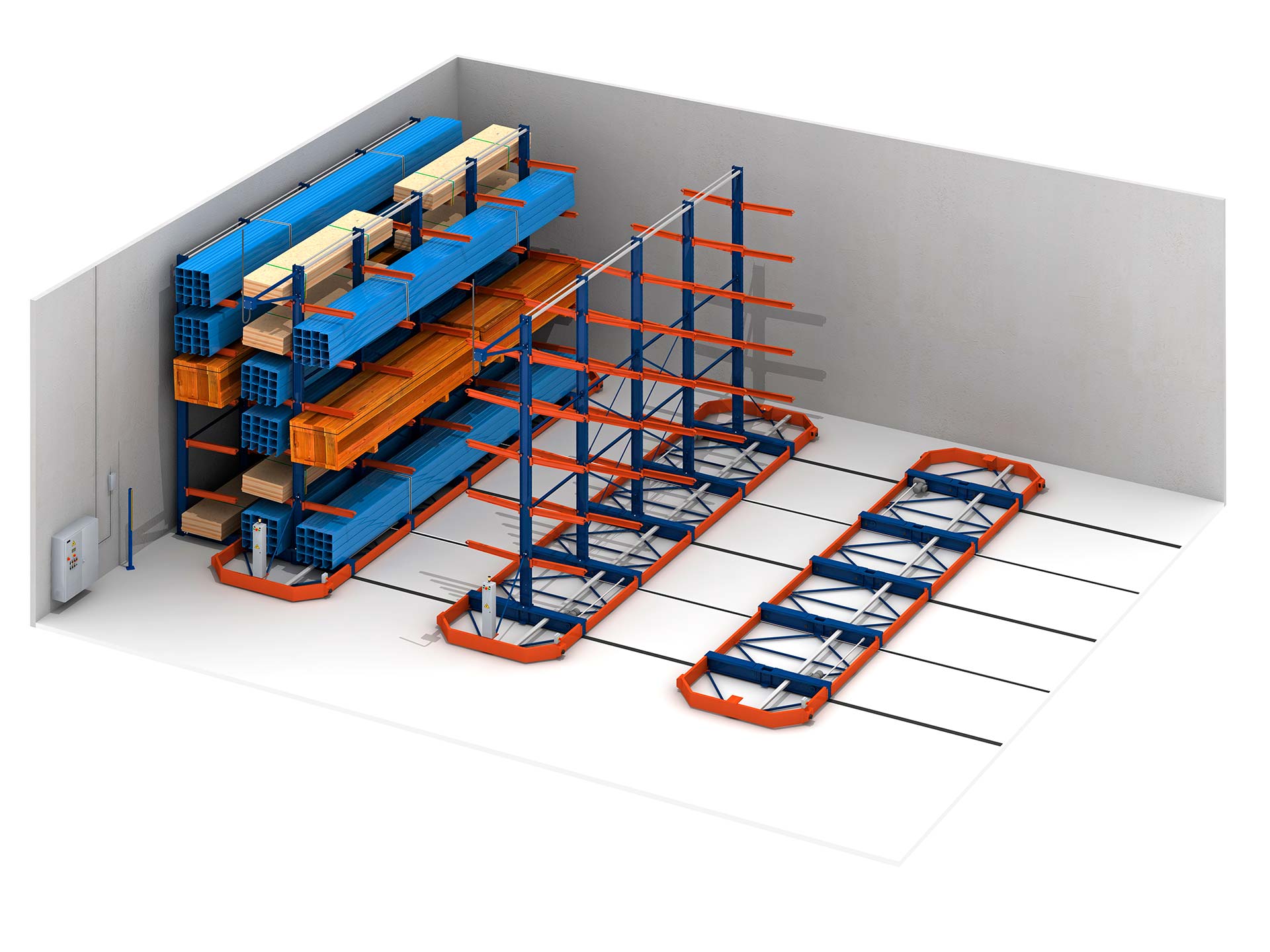

Das Movirack-System wird auch für die Lagerung von nicht palettierten Waren verwendet

Kompaktlagerung von nicht palettierten Waren

Spezielle Lasten wie Fässer und Trommeln (mit speziellenUnterzügen) oder Rohre und Profile (mit Kragarmregalen) können gelagert werden.

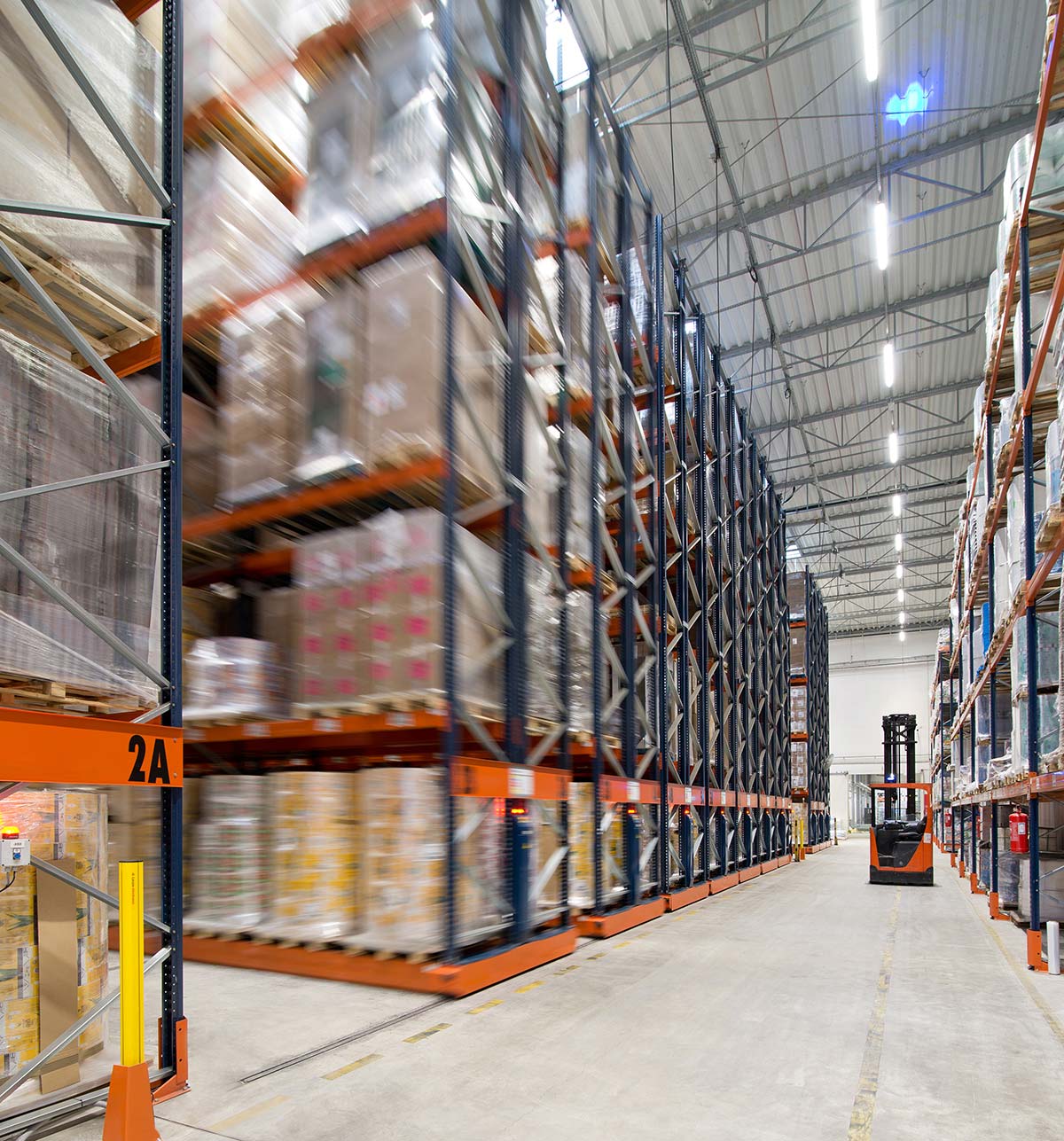

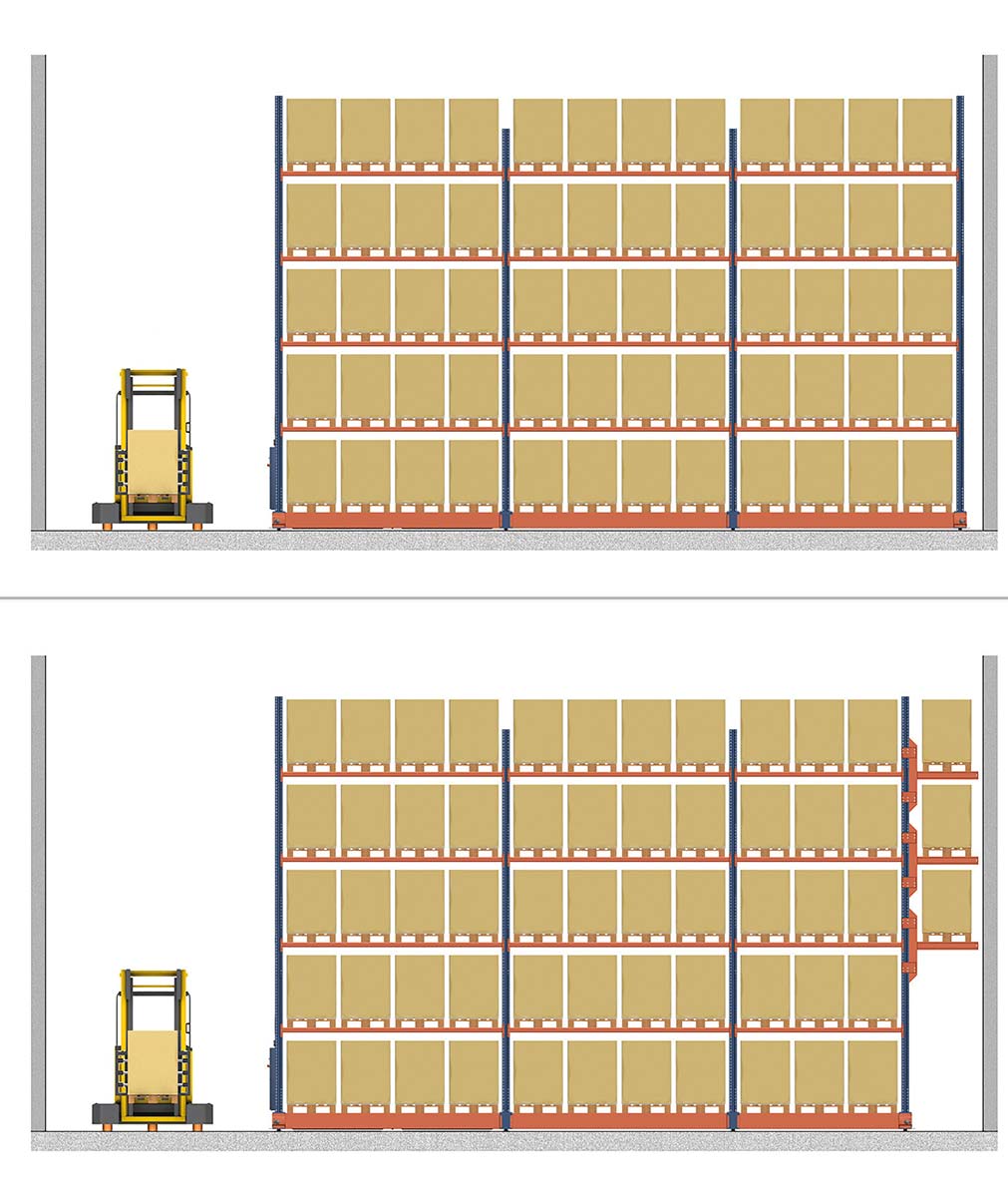

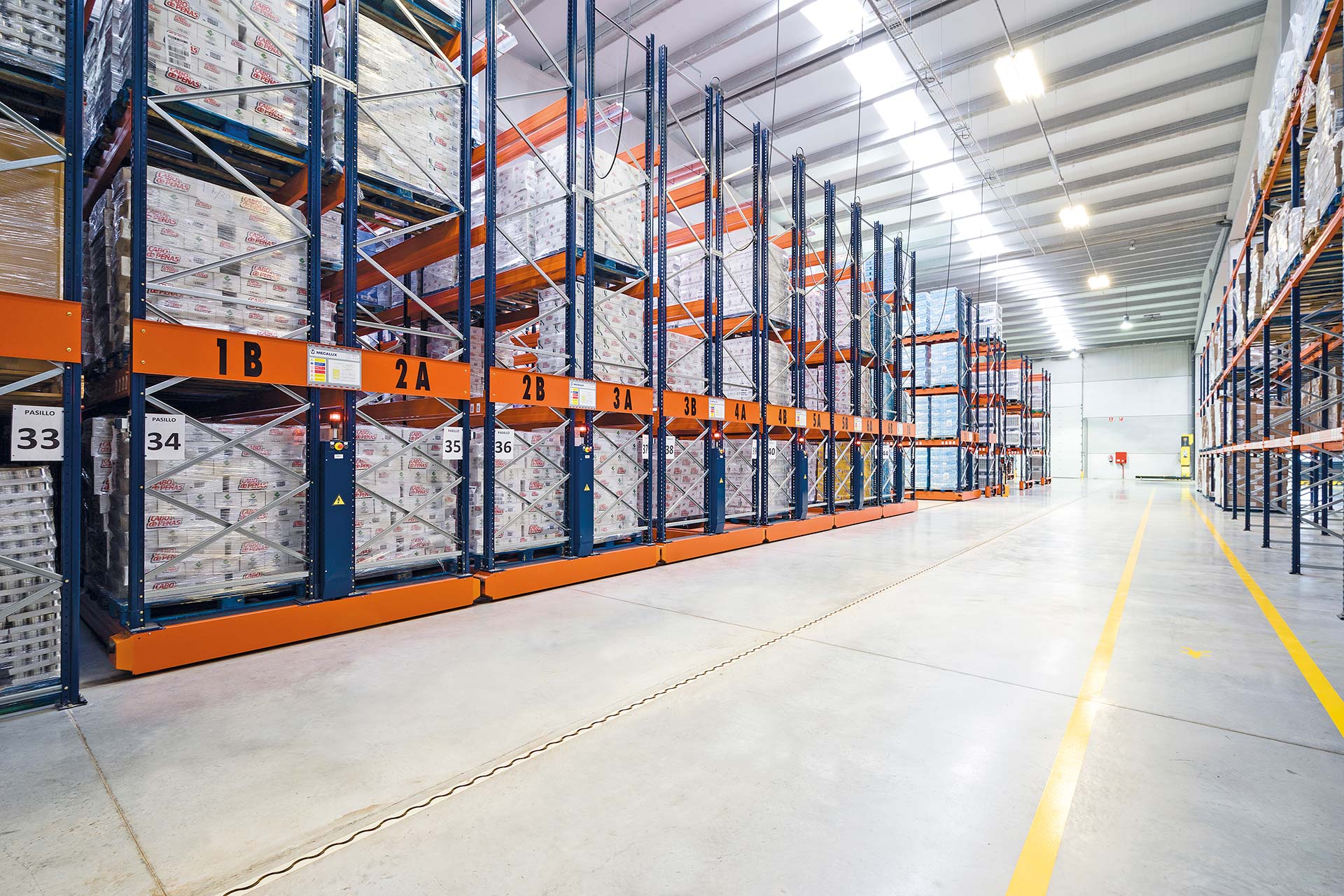

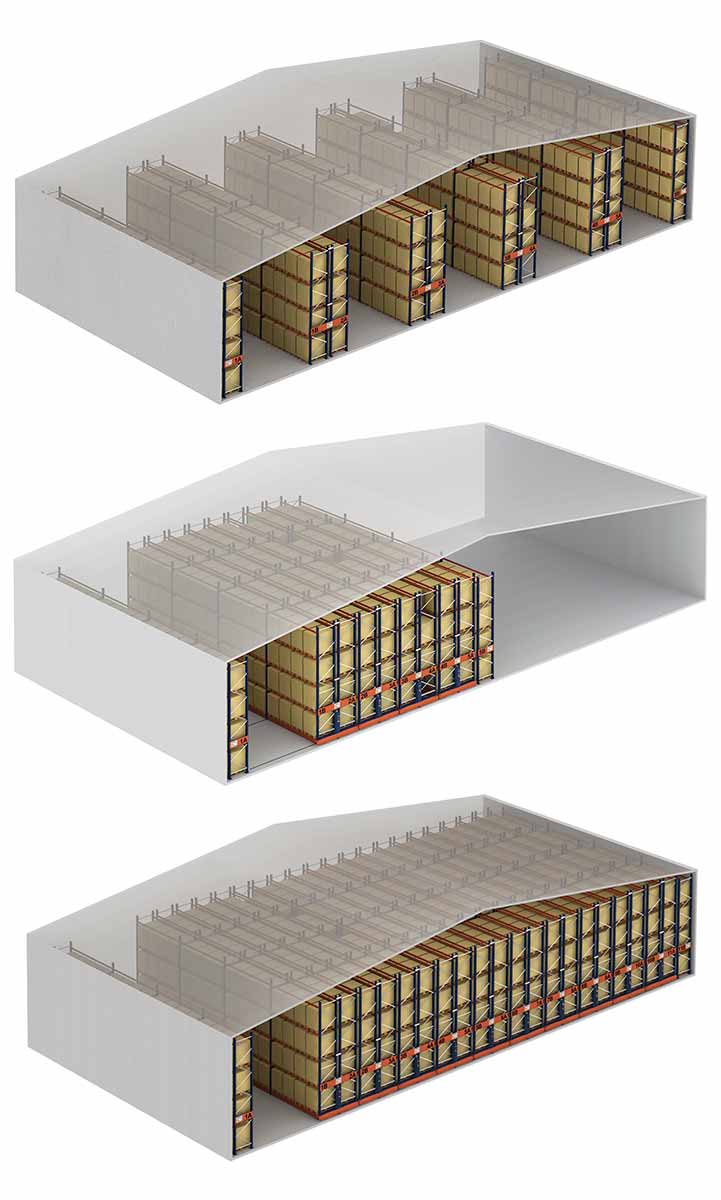

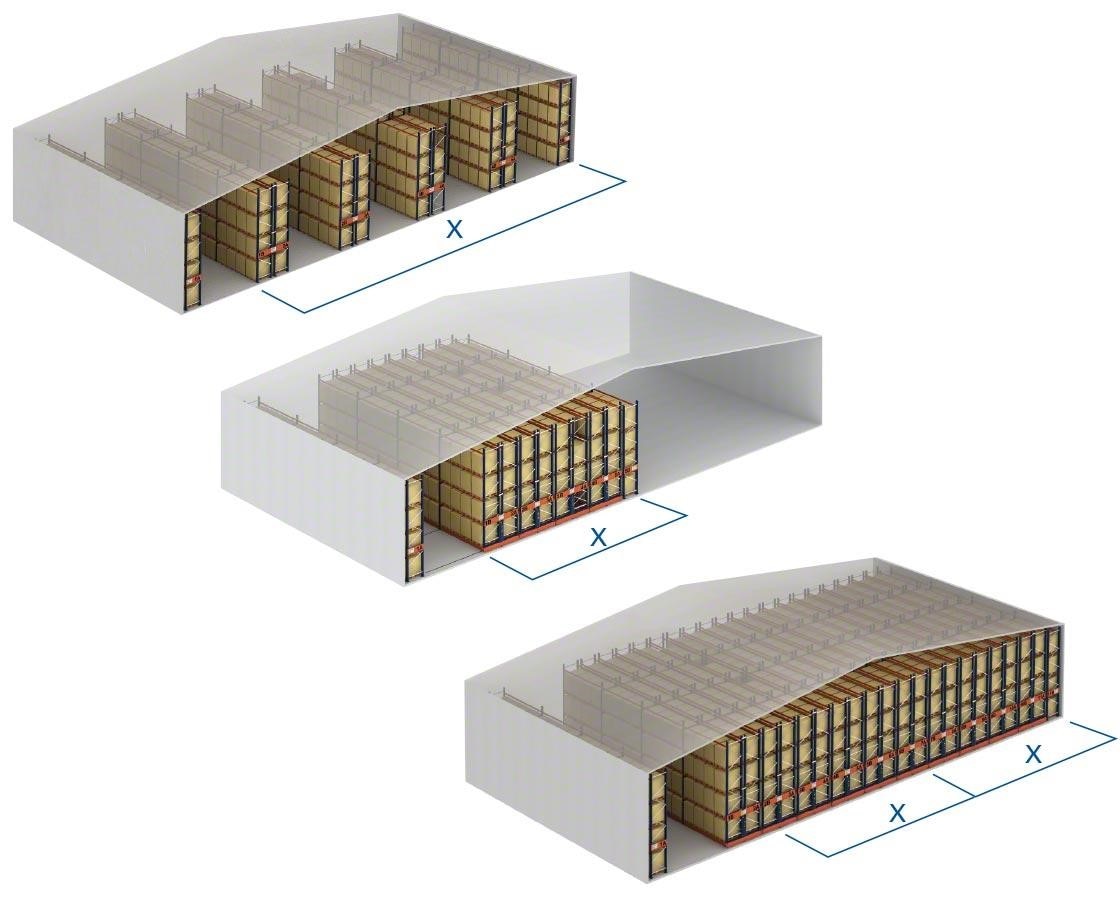

Verschieberegalanlagen erhöhen die Kapazität von Lagern mit Platzproblemen

Lager mit beschränktem Platz

Sie erhöhen die Lagerkapazität auf der gleichen Fläche, ohne dass die Zugänglichkeit darunter leidet.

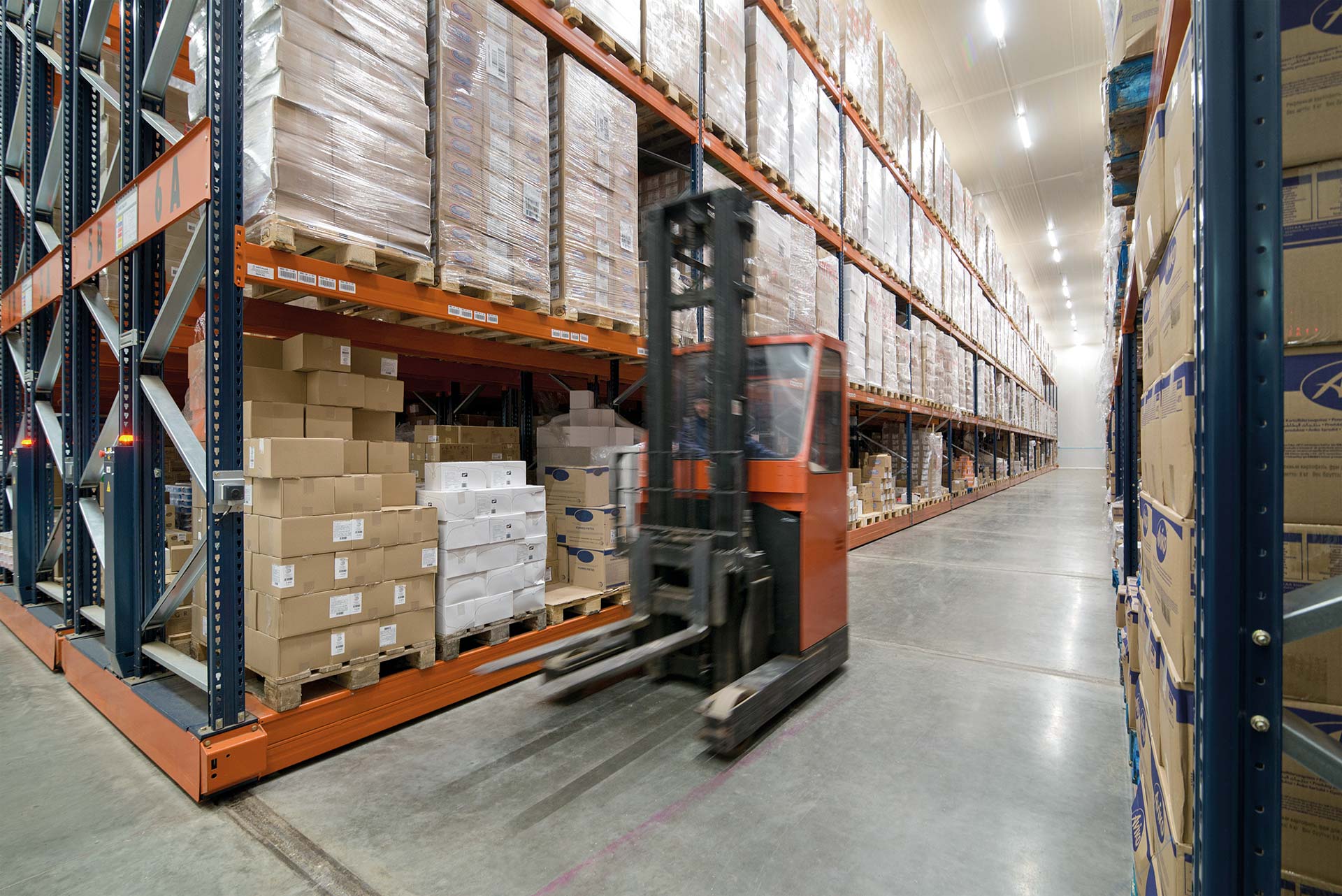

So funktionieren industrielle Verschieberegale

Automatische Bewegung, die aus der Ferne oder von den mobilen Verfahrwagen der Regale aus gesteuert wird

Die Funktionsweise von Verfahrregalen ist ziemlich einfach. Sobald der gewünschte Arbeitsgang festgelegt ist, aktiviert der Lagermitarbeiter das System und die Regale werden nacheinander geöffnet, bis der ausgewählte Gang freigegeben ist.

Erfahrungsberichte

Càrniques Celrà und Càrniques de Juià, der Olot Meats Group

Mit den Movirack-Regalen haben wir nicht nur an Lagerkapazität gewonnen, sondern auch unsere Produktion gesteigert. Die Lagermitarbeiter haben sich sehr gut an die Funktionsweise des Systems gewöhnt, sodass unser Betrieb effizienter ist und wir über eine umfassende Warenkontrolle verfügen.

Xavier Roca Geschäftsführer
Càrniques Celrà und Càrniques de Juià, der Olot Meats Group
(Girona, Spanien)
Havi Logistics

Um zu verstehen, wie effizient die Anlage tatsächlich ist, muss man einige Zahlen kennen. Erstens: Die Lagerkosten wurden um 64 % gesenkt. Zweitens: Die Lagerkapazität wurde um 55 % erhöht. Drittens: Die Kapitalrendite beträgt 1,2 Jahre. Und nicht zuletzt wurde dabei ein hohes Produktivitätsniveau beibehalten.

Massimo d’Alessandro Betriebsleiter
Havi Logistics Italia
(Lodi, Italien)

Mit den Movirack-Regalen können wir eine große Anzahl von Paletten mit mehreren Artikeln auf begrenztem Raum lagern. Zudem bieten sie einen direkten Zugriff auf die Paletten, was die Warenverwaltung und letztlich die Bestandskontrolle erleichtert. Wir haben uns für Mecalux entschieden, da es zu den weltweit führenden Unternehmen seiner Branche gehört, Kundennähe gewährleistet und einen wettbewerbsfähigen Preis anbietet.

Andrzej Zajączkowski Lagerleiter
Refresco
(Mogielnica, Polen)
Sabarot

Mit dieser Lösung haben wir im Vergleich zu konventionellen Palettenregalen eine deutliche Optimierung des Raums erzielt. Außerdem ist sie ideal für die Lagerung von gekühlter Ware, bei der die Einsparung von Energie und somit von Kosten eine große Rolle spielt.

Romain Favre Logistikleiter
Sabarot
(Chaspuzac, Frankreich)
Besafilm

Die Movirack-Regale haben unsere Erwartungen übertroffen. Wir sind sehr zufrieden mit der größeren Lagerkapazität, die wir ohne Verlust des direkten Zugriffs auf die Produkte erreicht haben. Nach einem Jahr, in dem wir die Regale rund um die Uhr genutzt haben, sind noch keine Probleme aufgetreten.

Youri Beltrame Eigentümer
Besafilm
(Colognola ai Colli, Italien)
Mooijer-Volendam B.V.

Die Movirack-Regale nutzen die gesamte Fläche unseres Lagers und bieten uns die erforderliche Lagerkapazität, um unsere Kunden zu beliefern. Außerdem sind die Gänge breit genug, um darin zu arbeiten, insbesondere, um Kommissioniervorgänge vorzunehmen.

René Mooijer Geschäftsführer
Mooijer-Volendam B.V.
(Volendam, Niederlande)

Praxisbeispiele

Nufri

Movirackvon Mecalux, 11.000 Paletten mit speziellen Abmessungen auf 4.400 m² unterbringen

Mecalux. www.mecalux.de - Mecalux: Lagertechnik, Palettenregale, Einfahrregale, Fachbodenregale Mehr

Nufri

Bajofrío

Sechzehn bewegliche Movirack-Regale machen das neue Tiefkühllager von Bajofrio noch profitabler

Praxisbeispiel Bajofrío, neue Kühllager mit beweglichen Movirack-Regalen. Hier können Sie einige Lösungen sehen, die Mecalux entwickelt hat. Mehr

Bajofrío

Vicom

Movirack-Verschieberegale: eine Lösung für die Lagerung von Kunststoff in Säcken

Eine Lösung für die Lagerung von Kunststoffen, Gummi, Latex und Harzen in Bigbags. Die Verschieberegale der spanischen Firma Vicom bieten eine Lagerkapazität von 1697 Paletten sowie direkten Zugriff auf die Produkte beim Öffnen eines Gangs. Mehr

Vicom

Giménez Ganga

Giménez Ganga erhöhte die Lagerkapazität um 48 %

Giménez Ganga, ein führendes Unternehmen in der Herstellung von Überdachungen, Sonnenschutzsystemen und Dekoration, hat sein Logistikzentrum in Alicante modernisiert. Das Unternehmen hat Kragarmregale auf mobilen Verfahrwagen installiert, um die Lagerfläche optimal zu nutzen, ohne den direkten Zugriff auf die Produkte zu verlieren. Mehr

Giménez Ganga

Luxoro

Luxoro optimiert die Lagerfläche seines Trommellagers für das Heißprägeverfahren, ohne direkten Zugriff auf die Paletten zu verlieren

Luxoro, der Einzelhändler für Heiß- und Kaltprägewerkzeuge, hat sein Lager in Parona (Italien) mit Movirack-Verschieberegalen ausgestattet. Das Unternehmen hat die Verschieberegalanlagen für seine Lagerung von Trommeln eingesetzt und damit den verfügbaren Platz in seinem Lager optimiert. Mehr

Luxoro
Sehen Sie mehr Fallbeispiele

Komponenten von Verschieberegalen

Die Movirack-Regale von Mecalux zeichnen sich durch die Qualität der Materialien aus, die bei der Herstellung der verschiedenen Komponenten verwendet werden. Dadurch wird die herausragende Zuverlässigkeit des Systems gewährleistet und eine lange Lebensdauer erreicht.

Verfahrbare Palettenregale ähneln strukturell den konventionellen statischen Regalanlagen, mit dem Unterschied, dass sie auf elektrisch angetriebenen mobilen Verfahrwagen montiert sind, die aus Wagen, Trägern, Motoren, Antriebswellen und anderen Elementen bestehen.

Die Lagermitarbeiter können den Betrieb der Verschieberegale sowohl von den Schaltkästen aus (befinden sich an den Stirnseiten der einzelnen verschiebbaren Verfahrwagen) als auch über die Fernsteuerungen (die sie z. B. vom Gabelstapler aus nutzen können) steuern.

Das Movirack-System erfüllt alle geltenden Sicherheitsvorschriften und verfügt über die erforderlichen Vorrichtungen für einen reibungslosen Betrieb.

Metallregale

Metallregale

Das Movirack-System besteht aus festen Regalen an den Außenseiten der Regalanlage, in der Regel mit einfachem Zugang, und aus Regalen mit doppeltem Zugang, die auf verschiebbaren Verfahrwagen installiert sind.

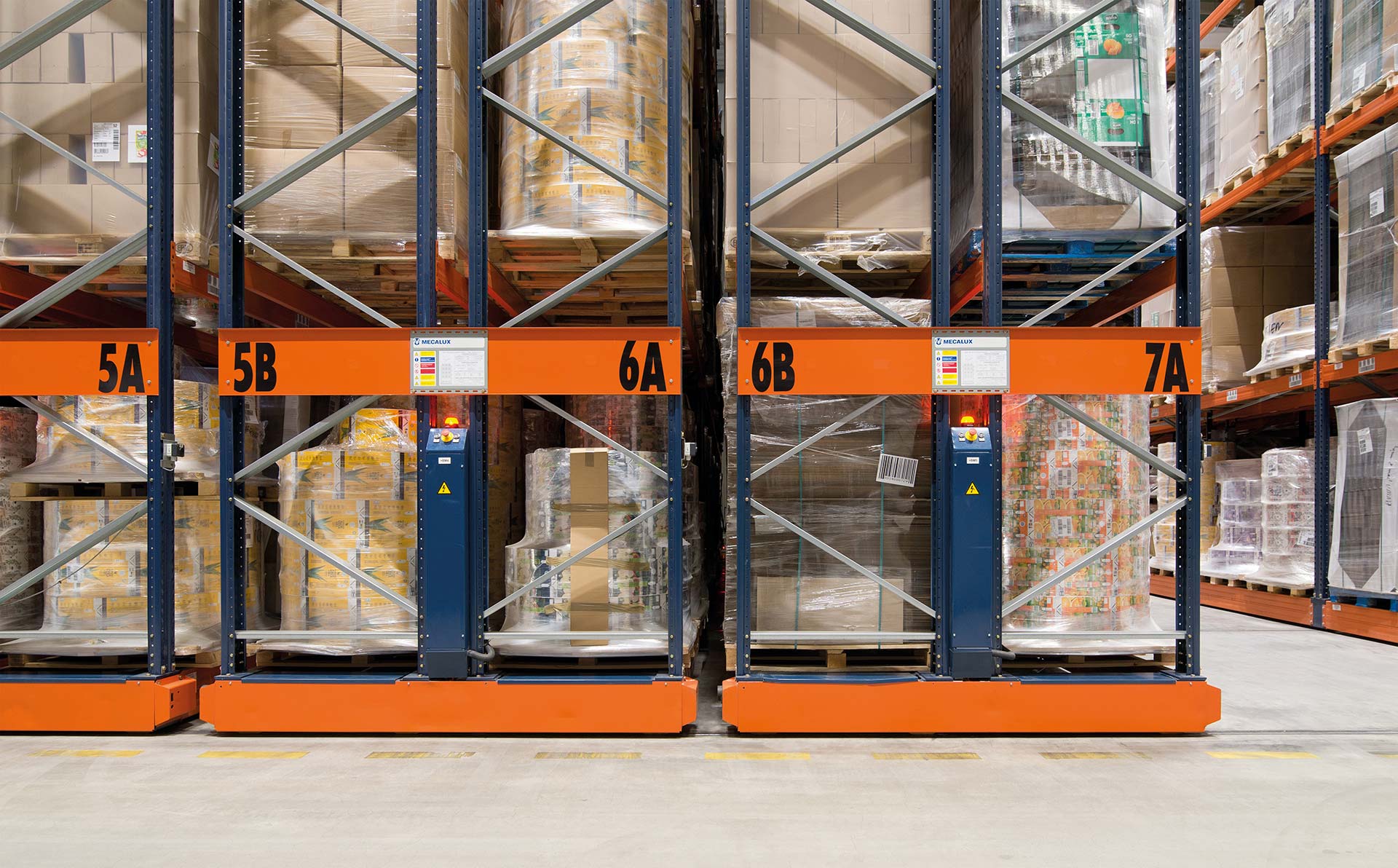

Verfahrwagen

Verfahrwagen

Sie bilden die Hauptstruktur der verschiebbaren Verfahrwagen und werden unter den Rahmen angebracht. Sie umfassen Antriebsräder, Führungsräder und Freilaufräder.

Motoren

Motoren

Sie übertragen die Kraft über ein System von Zahnrädern auf die Antriebsräder des Verfahrwagens. Die Anzahl der Motoren in den einzelnen verschiebbaren Verfahrwagen hängt vom Gewicht der Ladung und Länge der Anlage ab.

Zahnräder mit doppeltem Kranz

Zahnräder mit doppeltem Kranz

Zahnräder mit doppeltem Kranz und doppeltem Zahnrad verleihen dem Wagen eine gleichmäßigere Bewegung und verlängern so die Lebensdauer der mechanischen Bauteile.

Frequenzumrichter

Frequenzumrichter

Sie regeln die Geschwindigkeit der Motoren, damit das Anfahren und Anhalten der verschiebbaren Verfahrwagen schrittweise erfolgen.

Antriebswellen

Antriebswellen

Die Antriebswellen erhöhen die Traktion, um eine homogenere Bewegung der Verfahrwagen zu erreichen.

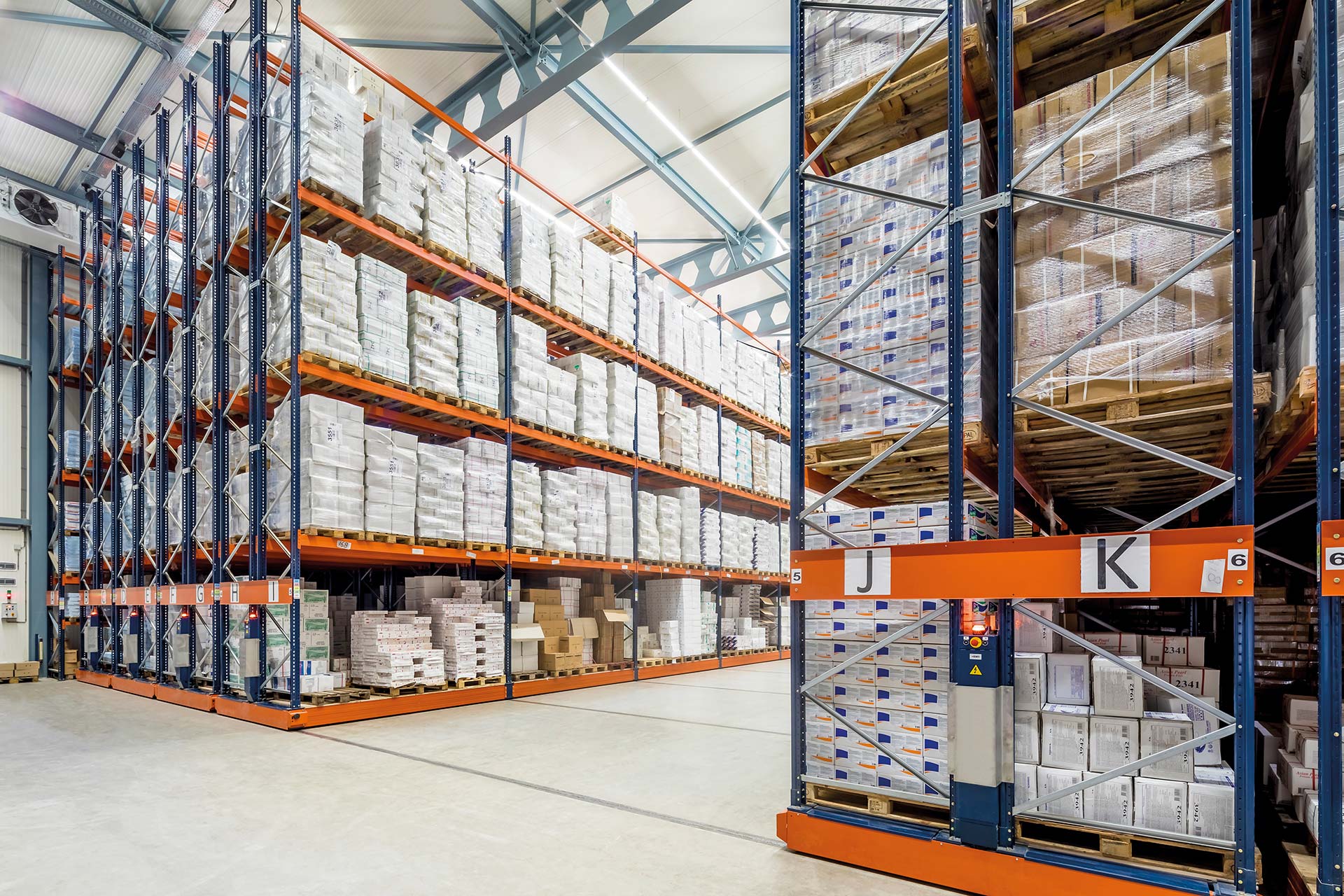

Verstrebungen

Verstrebungen

Durch die rautenförmige Anordnung der Verstrebung mit zentraler Verstärkung wird die Längsverformung der verschiebbaren Verfahrwagen verhindert.

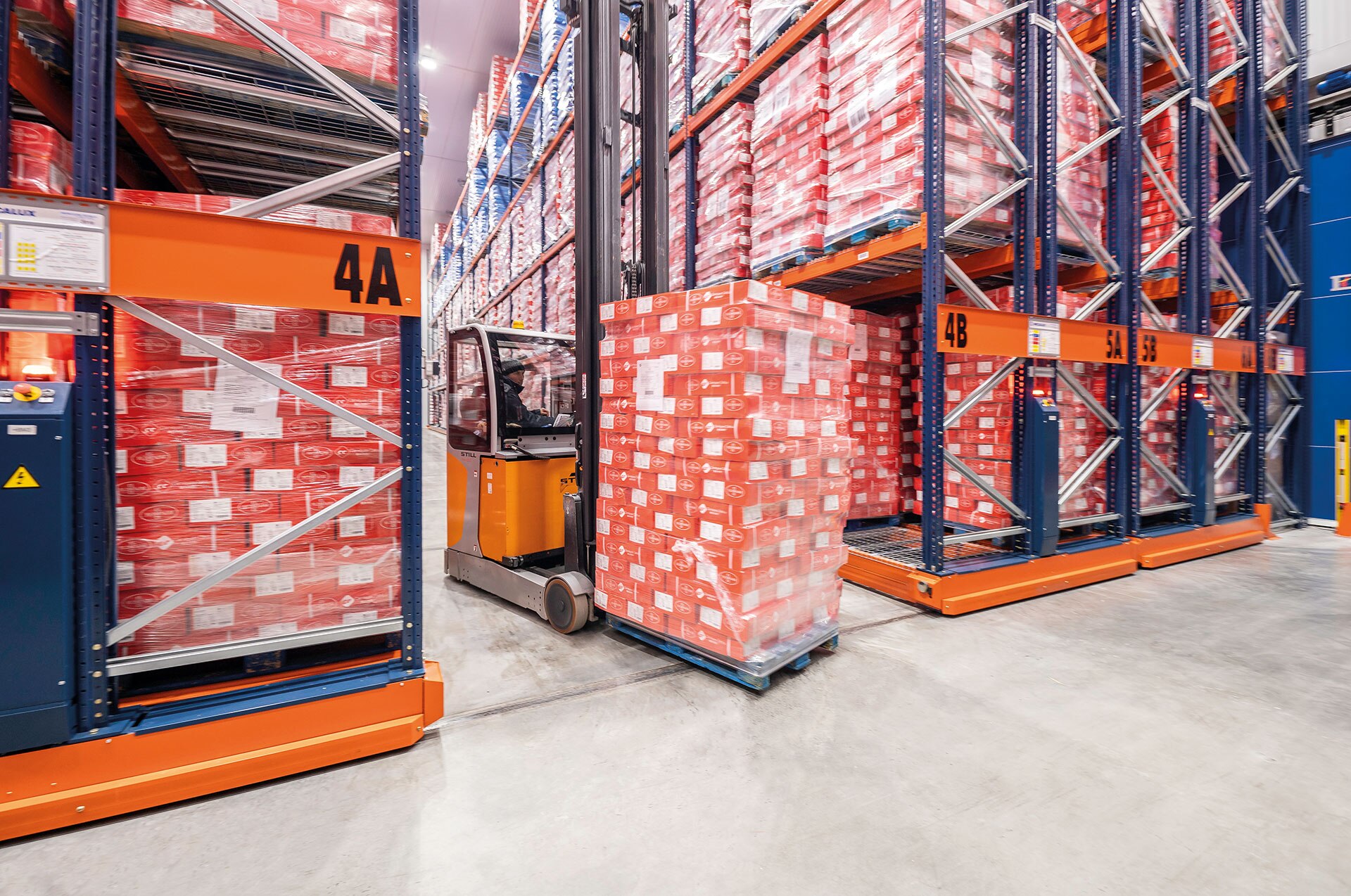

Eingebaute Schienen

Eingebaute Schienen

Bauteile, auf denen die Räder der Verfahrwagen laufen. Es gibt zwei Arten von Schienen: eine für die Antriebs- und Laufräder und eine für die Führungsräder.

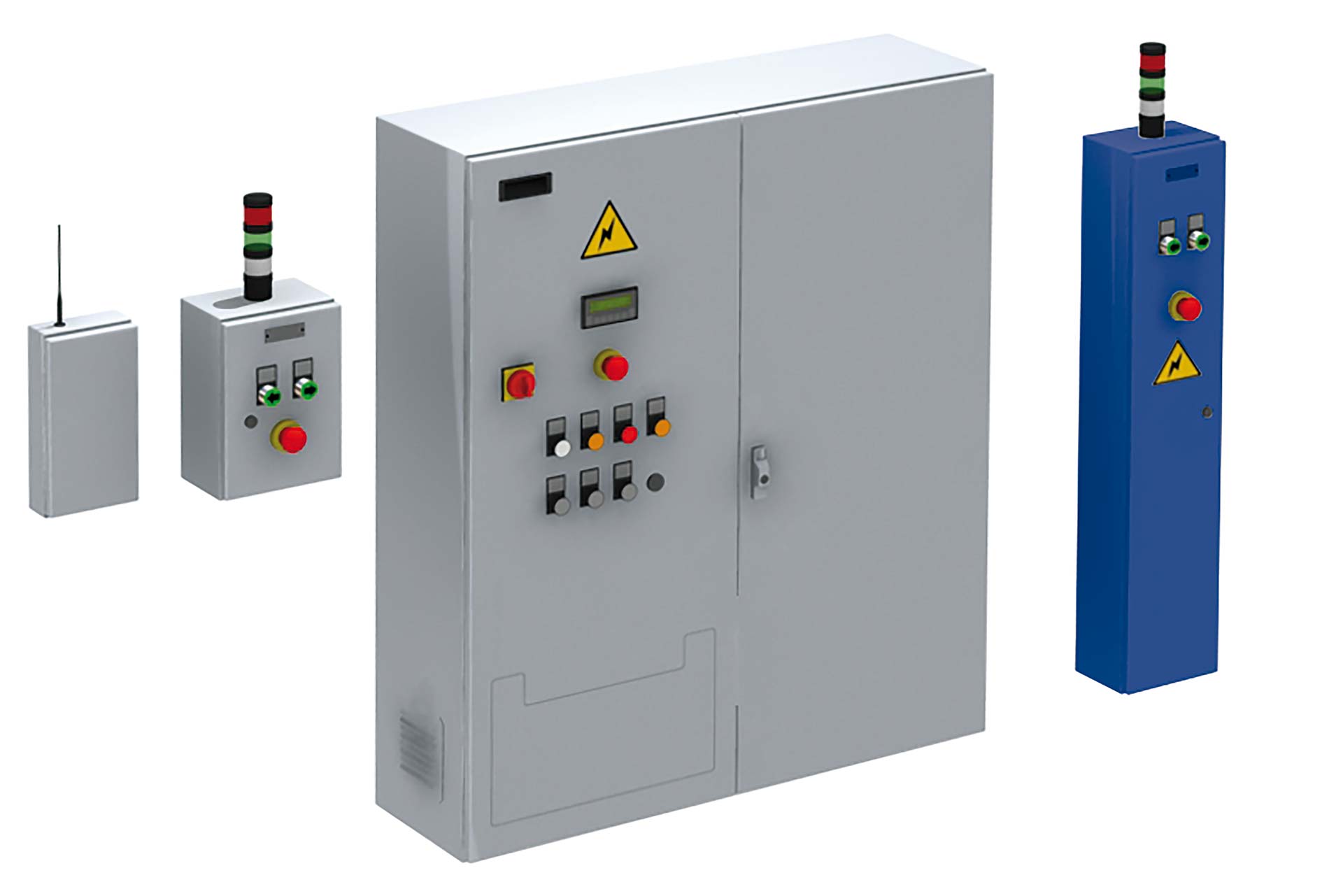

Hauptschaltschrank

Hauptschaltschrank

Darin befindet sich das System, das alle Verfahrwagen steuert. Er enthält u. a. die Steuerungs-SPS, Frequenzumrichter und eine Anzeige für den Systemstatus.

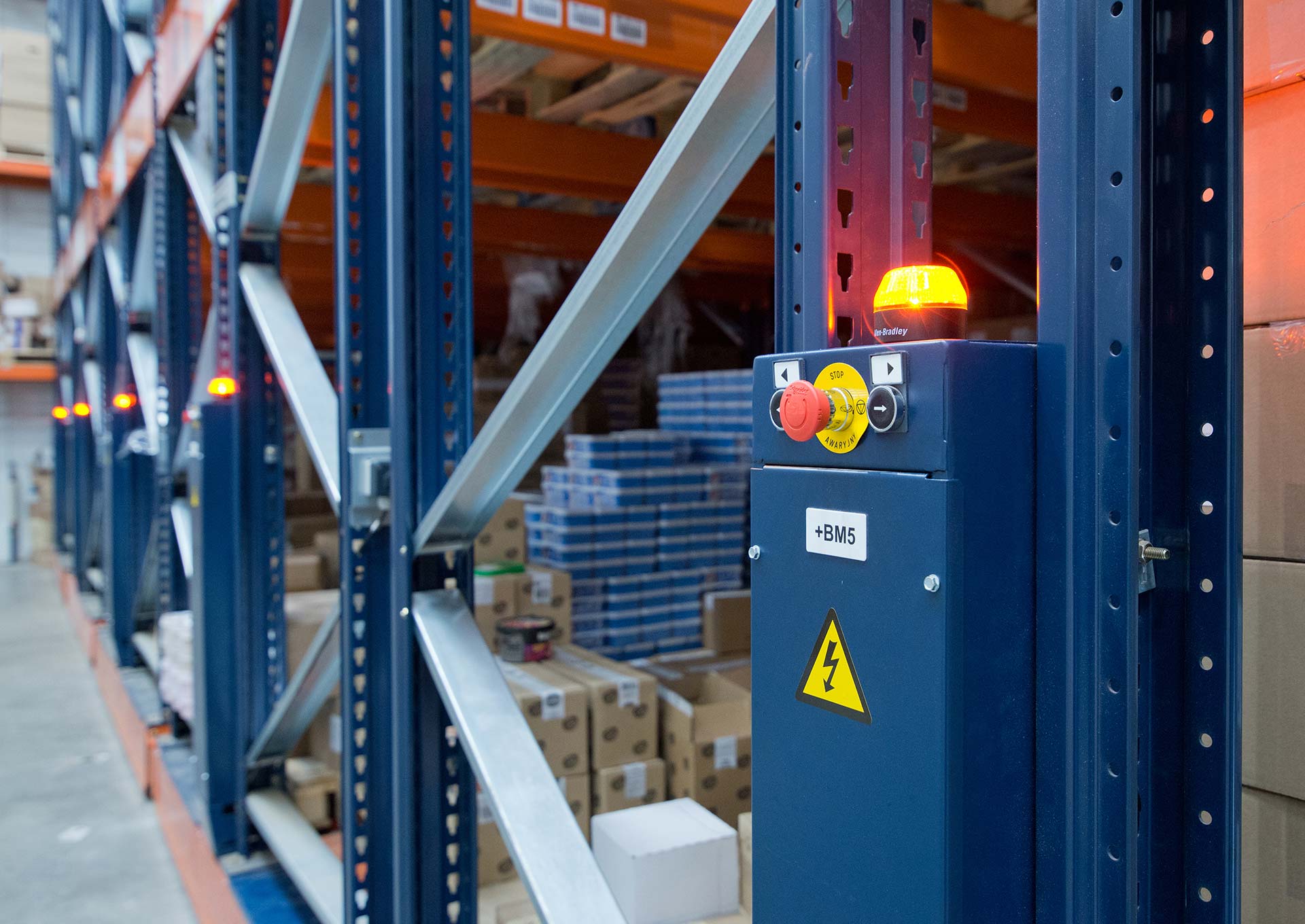

Schaltkästen

Schaltkästen

Sie befinden sich an der Stirnseite der jeweiligen verschiebbaren Verfahrwagen. Sie verfügen über Druckknöpfe zur Bewegungskontrolle, ein Lichtsignal und einen Not-Aus-Schalter.

Bedienpult

Bedienpult

Es befindet sich an einem sichtbaren Ort in der Nähe der Verschieberegale. Es verfügt über einen Wahlschalter mit zwei Stellungen für den Arbeitsmodus und einen Wahlschalter mit drei Stellungen für den Betriebsmodus.

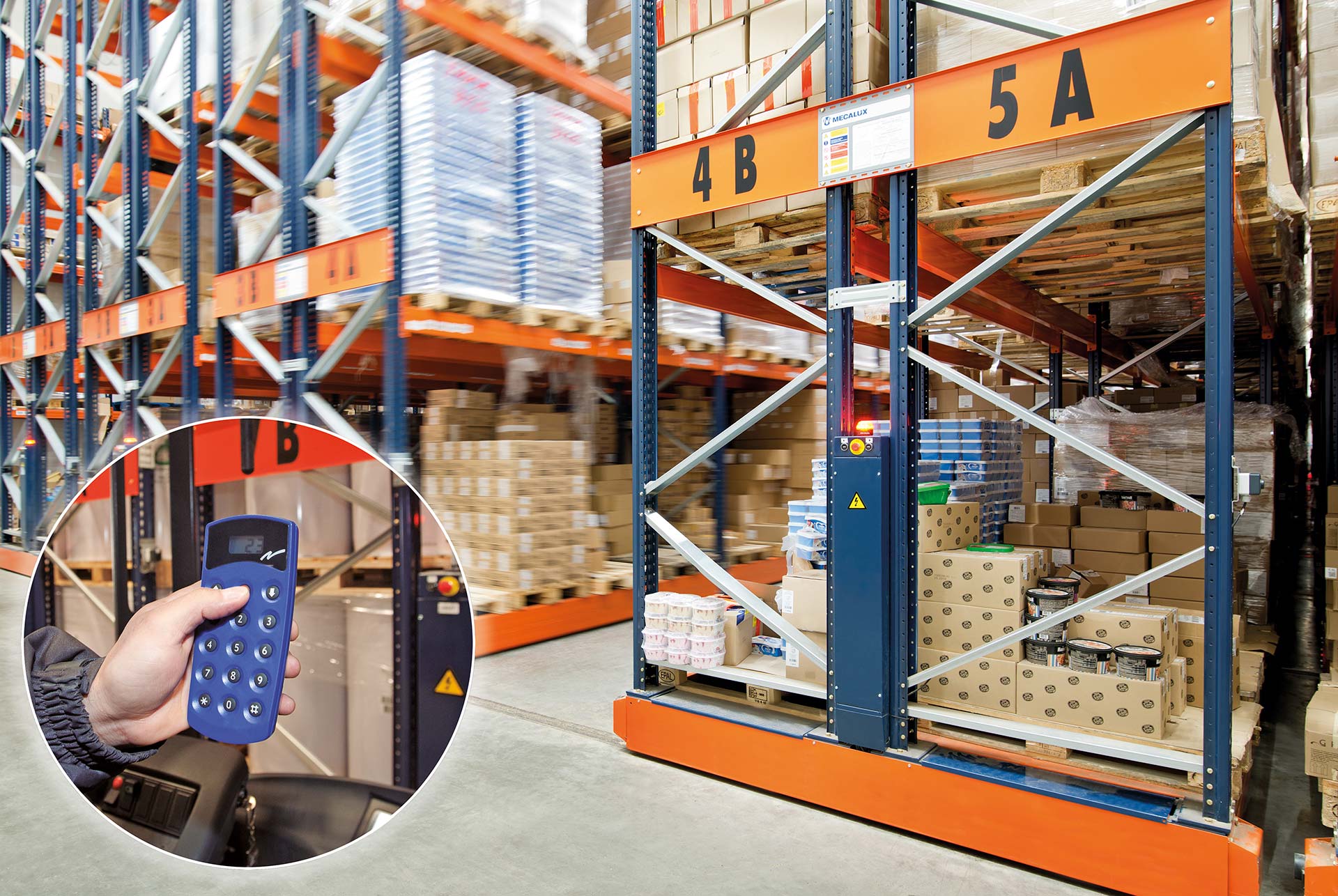

Fernsteuerung

Fernsteuerung

Dank der Fernsteuerung müssen die Lagermitarbeiter nicht vom Gabelstapler absteigen, um die Gänge zu öffnen oder das System (gemäß einem Sicherheitsprotokoll) zurückzusetzen.

Taste zum Zurücksetzen

Taste zum Zurücksetzen

Diese Taste muss nach Beendigung der Arbeiten im Arbeitsgang gedrückt werden, um das System zurückzusetzen. Nach dem Zurücksetzen der Anlage können die Verfahrwagen wieder bewegt werden.

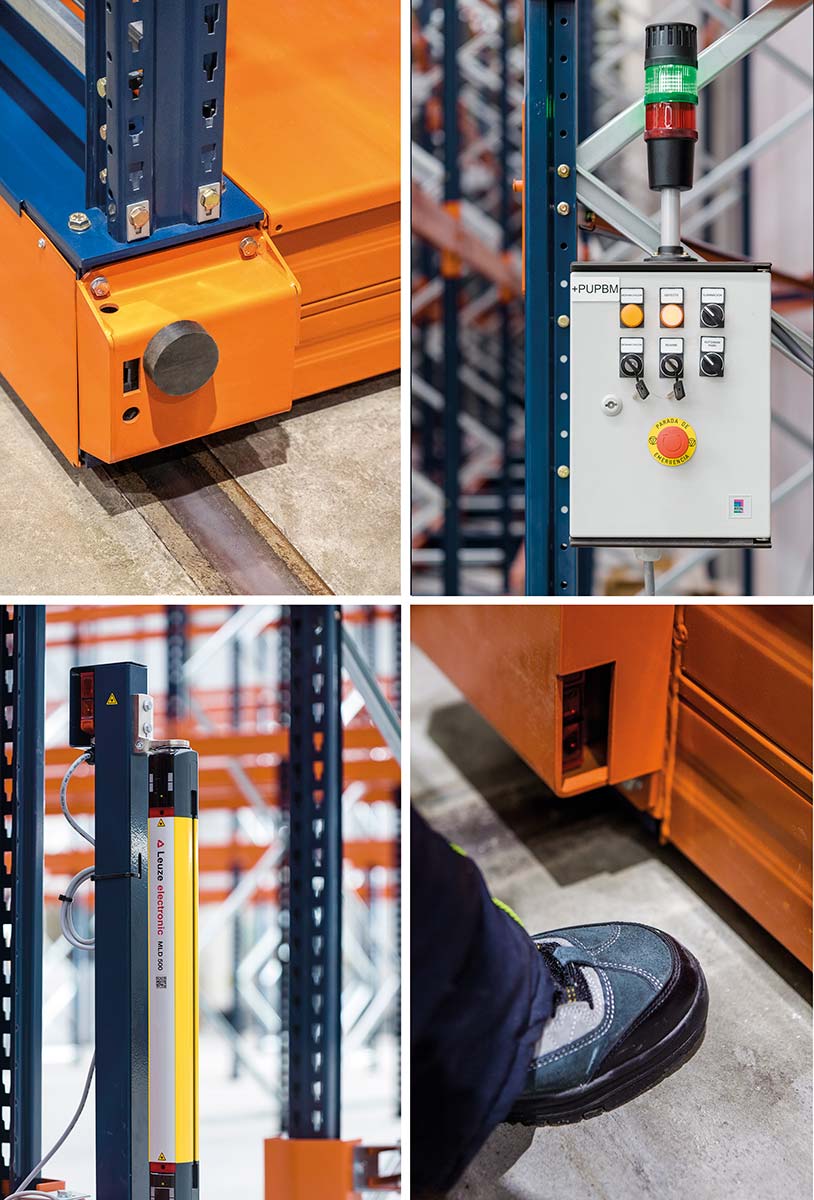

Näherungsensor

Näherungsensor

Sie befinden sich an den äußeren verschiebbaren Verfahrwagen und sorgen durch die Programmierung für ein sanftes und sicheres Anhalten.

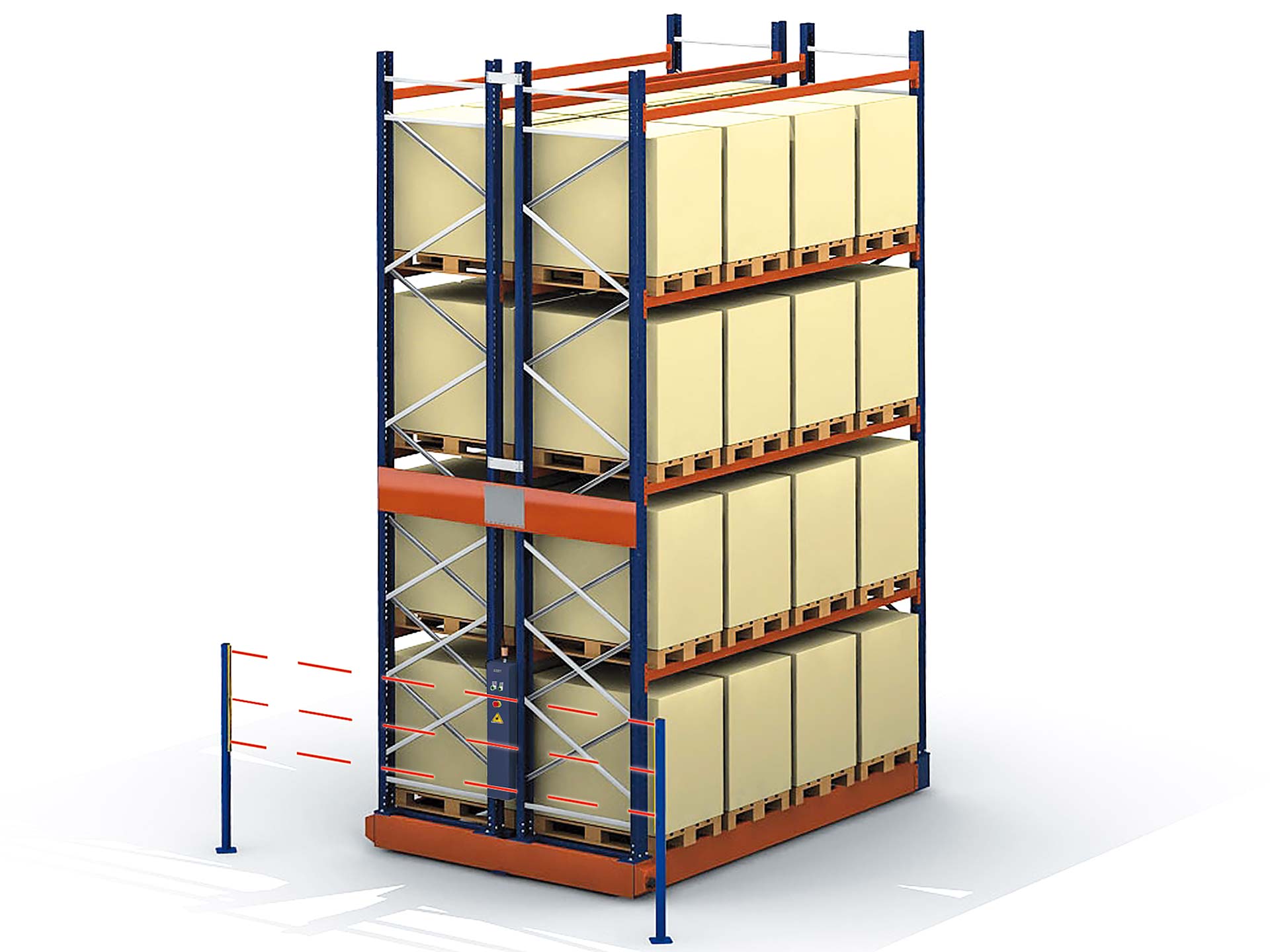

Äußere Lichtschranke

Äußere Lichtschranke

Eine dreistrahlige Barriere, die den gesamten vorderen Bereich der Anlage abdeckt. Sobald der Lagermitarbeiter den Gang betritt, schaltet sie den Strom ab, um die Bewegung der Regale zu blockieren.

Innere Lichtschranke

Innere Lichtschranke

Diese Lichtschranken an den Sockeln der Verfahrwagen bilden eine Längsbarriere parallel zum Arbeitsgang. Wenn der Lichtstrahl während der Bewegung eines Verfahrwagens unterbrochen wird, wird er automatisch angehalten.

Not-Aus-Schalter

Not-Aus-Schalter

Damit kann der Lagermitarbeiter das System im Notfall anhalten. Sie befinden sich an allen Schaltschränken (allgemein, Bedienpult und Schaltkasten) und auch an einem zentralen Regalständer, wenn die Gesamtlänge der Unterbauten 25 m überschreitet.

Belastungsschilder

Belastungsschilder

Sie enthalten die technischen Angaben der Anlage und werden an sichtbaren Stellen an den Stirnseiten der Verschieberegale angebracht.

Zubehörteile für Movirack-Verschieberegale

Ergänzungslösungen, die Kosten senken und die Effizienz und Vielseitigkeit des Systems erhöhen

System zur automatischen Beleuchtung des Arbeitsganges

Automatische Gangbeleuchtung

Bei diesem System, das Mecalux serienmäßig in alle seine Anlagen einbaut, wird nur der Arbeitsgang beleuchtet, um den Energieverbrauch zu senken und eine übermäßige Erwärmung zu vermeiden.

Die Konsolen werden über dem Fußgängerdurchgang der Movirack-Verschieberegale installiert

Konsolen

Sie können im äußeren Gang in einer für die sichere Durchfahrt von Gabelstaplern geeigneten Höhe installiert werden. Auch am gegenüberliegenden Ende über dem Fußgängerübergang (bei 2,1 m).

Der Gabelstaplerzähler überwacht die Anzahl der im Arbeitsgang vorhandenen Gabelstapler

Gabelstaplerzähler

Sicherheitsvorrichtung zur Überwachung der Anzahl von Gabelstaplern, die im Arbeitsgang arbeiten. Die Regale können sich erst bewegen, wenn der Zähler feststellt, dass sich keine Gabelstapler mehr im Gang befinden.

Der seitliche Rammschutz schützt die verschiebbaren Verfahrwagen vor versehentlichen Stößen

Seitlicher Rammschutz

Verstärkung an den verschiebbaren Verfahrwagen, damit Gabelstapler nicht versehentlich gegen Stirnseiten oder den Schaltschrank stoßen.

Die Verschieberegale können mit verschiedenen Zubehörteilen ausgestattet werden, die für herkömmliche Systeme erhältlich sind

Zubehörteile von konventionellen Palettenregalen

Die gleichen Zubehörteile, die für konventionelle Regale verwendet werden, sind auch für Movirack-Regale erhältlich: Fassauflagen, Containerträger und Trommelauflagen, Fachböden usw.

Kataloge

Catalog - 6 - Movirack - de_DE

Verschieberegale (Movirack) (Katalog)

Kompaktlagerung auf mobilen Verfahrwagen

Download
Technische Inspektion von Regalsystemen

Technische Inspektion des Regalsystems (Katalog)

Nutzung, Inspektion und Instandhaltung von Regalanlagen

Download
Catalog - 0 - Lagerlosungen-fur-paletten - de_DE

Lösungen für die Palettenlagerung (Katalog)

Lagersysteme für palettierte Produkte

Download
Catalog - 3 - Easy-wms - de_DE

Lagerverwaltungssoftware

Technologische Innovation für effiziente Lager

Download

Häufig gestellte Fragen

Verschieberegale sind Lagersysteme, die aus Regalen auf motorbetriebenen mobilen Verfahrwagen aufgebaut werden Sie lassen sich seitlich auf im Boden eingelassenen Schienen bewegen. Das Movirack-System gehört sowohl zu den Lagerlösungen mit direktem Zugriff als auch zu den Kompaktlagerlösungen. Die Regale können fast vollständig verdichtet werden. Durch die Verdichtung kann ein Arbeitsgang gebildet werden, dessen Öffnung je nach dem Stellplatz, auf den zugegriffen werden soll, angepasst wird.

Die Movirack-Verschieberegale eignen sich hervorragend, wenn die verfügbare Fläche besser ausgenutzt werden soll, ohne dass der Zugang zu den gelagerten Paletten beeinträchtigt wird. Dieses System kombiniert die Merkmale herkömmlicher Regale (direkter Zugriff, mehrere Artikelarten, Vielseitigkeit) mit den Vorteilen von Kompaktlagerlösungen (Platzeinsparung, erhöhte Lagerkapazität).

Selbstverständlich. Die Verschieberegale verfügen über Sicherheitseinrichtungen, die den geltenden Vorschriften entsprechen und den sicheren Betrieb der mobilen Geräte gewährleisten, um die Lagermitarbeiter und die gelagerten Waren zu schützen. Die mobilen Verfahrwagen werden in Übereinstimmung mit den Sicherheitsrichtlinien der Norm UNE 15095 hergestellt und sind mit dem CE-Zeichen gekennzeichnet, und zwar zusätzlich zu den übrigen Vorschriften, die für herkömmliche Regale gelten.

Für die Montage des Movirack-Systems müssen auf dem Boden des Lagers eingelassenen Schienen installiert werden, die die Bewegung der mobilen Verfahrwagen, auf denen die Regale stehen, ermöglichen. Die angewandte Technik hängt davon ab, ob es sich um ein neues oder ein bestehendes Lager handelt. Mecalux begleitet den Kunden während des gesamten Prozesses.

Bei der Standardmontage können maximal 16 mobile Verfahrwagen pro Block oder Einheit installiert werden. Wenn zusätzliche Verschieberegale benötigt werden, wird ein festes Regal und anschließend weitere Verfahrwagen installiert. Unter bestimmten Bedingungen können jedoch auch Anlagen mit mehr als 16 mobilen Verfahrwagen pro Block aufgebaut werden.

Diese Entscheidung muss in der Designphase getroffen werden. Die maximale Verdichtung wird selbstverständlich mit einer Konfiguration erreicht, die die Öffnung eines einzigen Arbeitsgangs für den Einsatz von Gabelstaplern ermöglicht. Auf Wunsch des Kunden kann jedoch mehr als ein Arbeitsgang gleichzeitig geöffnet werden, allerdings auf Kosten einer geringeren Anzahl mobiler Verfahrwagen und damit einer geringeren Lagerkapazität.

Die Breite des Arbeitsgangs wird in der Designphase festgelegt und hängt von der Art des verwendeten Gabelstaplers ab, da eine gute Manövrierfähigkeit gewährleistet sein muss.

Der Arbeitsgang der Movirack-Verfahrregale kann mehr als 40 m tief sein, wobei diese Tiefe von den Abläufen des Kunden und den Vorschriften für die Evakuierungsgänge der jeweiligen Anlage abhängt.

Die durchschnittliche Fahrgeschwindigkeit der mobilen Verfahrwagen liegt zwischen 3,5 und 4 Metern pro Minute. Das bedeutet, dass ein mobiler Verfahrwagen in weniger als 50 Sekunden einen 3 Meter langen Gang öffnen kann.

Die Movirack-Verschieberegale bieten drei automatische Betriebsarten (Gang, mehrere Gänge und Parken) und einen manuellen Modus für Wartungsarbeiten. Im Normalbetrieb (Gang) wird ein einzelner Arbeitsgang geöffnet und mit dem Gabelstapler befahren, um Paletten abzulegen oder zu entnehmen. Der Kommissioniermodus hingegen ermöglicht die gleichzeitige Öffnung von maximal drei Gängen, die schmaler sind als der einzelne und wird für die Kommissionierung genutzt. Im Parkmodus wird die Breite des Arbeitsgangs auf alle möglichen Gänge verteilt, so dass alle mobile Verfahrwagen mit dem gleichen Abstand zueinander aufgestellt werden. Diese Funktion wird oft für eine bessere Luftzirkulation genutzt, insbesondere in Kühlhäusern, aber auch bei der Inventur oder Kommissionierung. Schließlich werden im manuellen Modus, der hauptsächlich für Wartungsarbeiten verwendet wird, die Verfahrwagen einzeln bewegt.  Dabei wird der Schalter für die Bewegungsrichtung am Schaltkasten des mobilen Verfahrwagens konstant betätigt.

Jede Anlage wird mit einer Fernsteuerung geliefert, obwohl auf Wunsch auch mehrere mitgeliefert werden können.

Es können alle Arten von Gabelstaplern mit frontaler Lastaufnahme verwendet werden, also Front- und Schubmaststapler. Sie können eingesetzt werden, sofern die Breite des Gangs und die Hubhöhe dies erlauben. Am häufigsten werden Schubmaststapler verwendet, da sie in Gängen mit einer Breite von unter 3 m arbeiten können, ihre Hubhöhe 10 m übersteigt und die Möglichkeit besteht, die Fahrerkabine thermisch zu schützen, was besonders bei ihrer Verwendung in Kühllagern erforderlich ist.

Nein. Die Movirack-Verschieberegalanlage kann mit denselben Zubehörteilen wie die herkömmlichen statischen Regale für die Lagerung von nicht palettierten Waren ausgestattet werden. Das bedeutet, dass die Paletten-Verschieberegale für die Lagerung von verschiedenen Arten von Ladeeinheiten wie Containern, Spulen und Fässern angepasst werden können. Das Movirack-System mit Kragarmregalen ist dagegen die optimale Lösung für die Kompaktlagerung von langen und sperrigen Lasten (z. B. Rohre, Profile und Platten).

Das Movirack-System lässt sich an die Kommissionierung aus den Regalen anpassen. Dafür sorgt der Modus mit mehreren Gängen, bei dem bis zu drei Arbeitsgänge gleichzeitig geöffnet werden können, anstatt nur einer.

Die Verschieberegalanlage eignet sich für Lager, die bei Raum-, Kühl- oder Tiefkühltemperaturen arbeiten. Diese Lösung bietet vor allem bei temperaturgesteuerten Lagern Vorteile, denn die bessere Raumnutzung führt zu erheblichen Einsparungen beim Energieverbrauch.
