Kragarmregale

Kragarmregale

Ein Kragarmregalsystem für lange und sperrige Lasten, wie Rohre, Metallprofile, Holzplatten, Metall- und Kunststoffplatten oder Leisten.

Das Produkt

Das Kragarmregalsystem: Die ideale Lösung für die Lagerung und Handhabung langer Produkte

Schwerlast-Kragarmregale sind dafür ausgelegt, lange und sperrige Lasten zu lagern, wie z. B. Metallprofile, Kunststoffrohre oder Holzplatten. Das System bietet entweder direkten Zugriff auf die gelagerte Ware, was die manuelle Handhabung (leichter Lasten) erleichtert, oder einen Zugriff mittels Flurfördermitteln (für schwere Lasten).

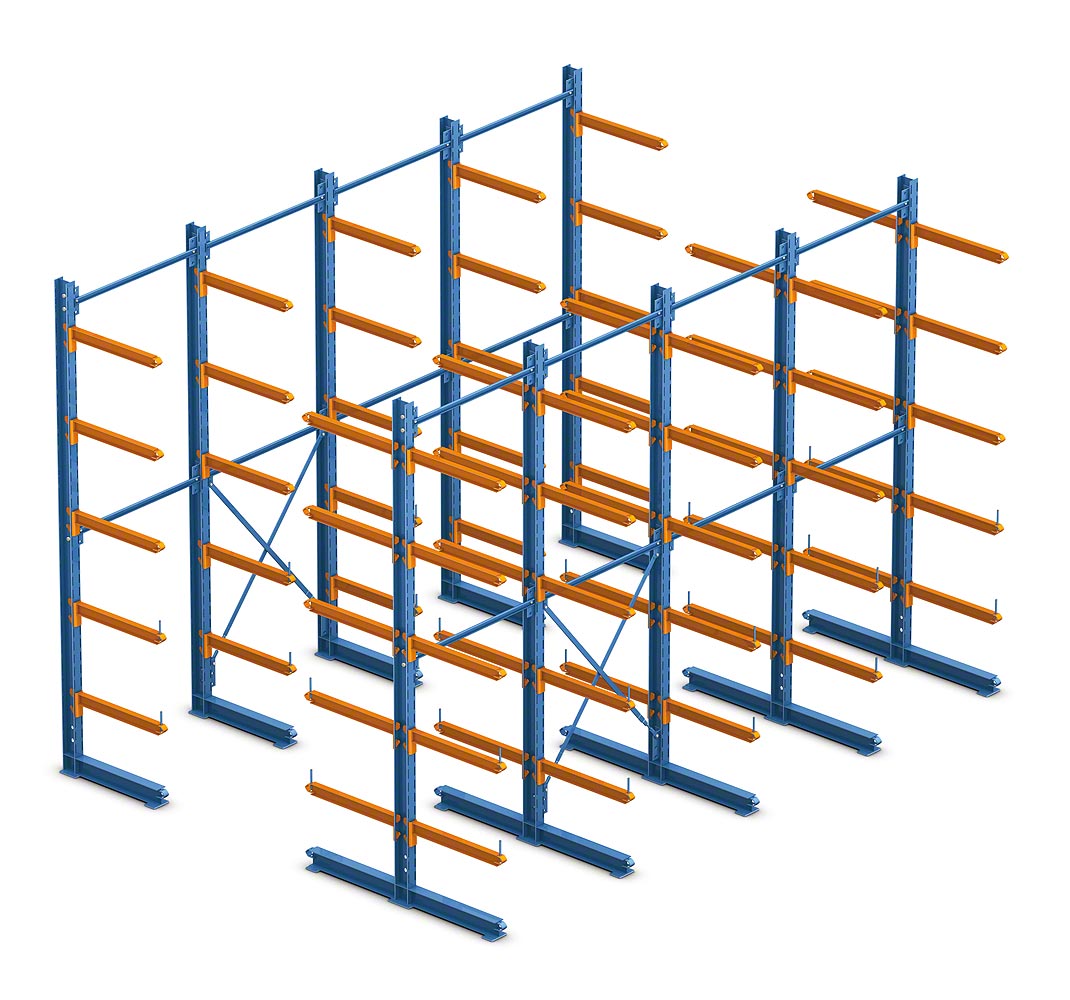

Kragarmregale von Mecalux bestehen aus Füßen, Ständern und Kragarmen. Es handelt sich um sehr widerstandsfähige Strukturen maximaler Vielseitigkeit, die sich an verschiedene Lagerarten und Produkte mit Sondermaßen anpassen. Außerdem gibt es Kragarmregale in mobiler Konfiguration, die eine bessere Raumnutzung gewährleistet.

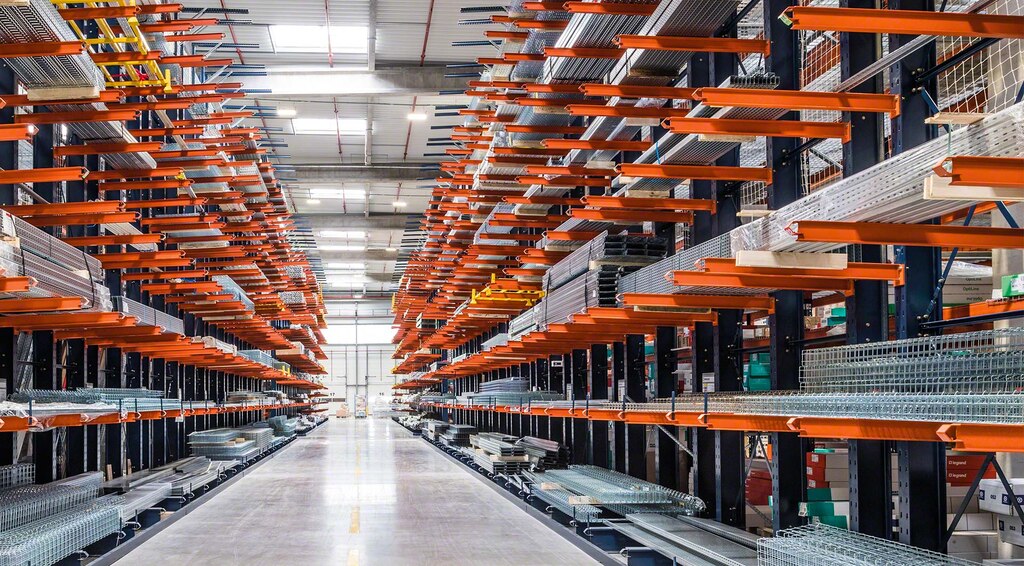

Das Kragarmregalsystem dient der Langgutlagerung

Vorteile der Kragarmregale

  • Breites Spektrum an Lasten: Aufgrund der verschiedenen Komponenten und Zubehörteile ist das System für die Langgutlagerung geeignet und lässt sich zudem an verschiedene lange und sperrige Lasten mit unterschiedlichen Gewichten und Abmessungen anpassen.
  • Direkter Zugriff und hervorragende Sichtbarkeit: Sie gewährleisten eine sofortige visuelle Identifizierung der gelagerten Waren und ermöglichen den direkten Zugriff darauf.
  • Einfache Montage: Einfach verstellbare Elemente, die eine Montage und Anpassung an zukünftige Anforderungen durch das Hinzufügen weiterer Module erleichtern.
  • Raumoptimierung: Für die Konstruktion mobiler Schwerlast-Kragarmregale können sie auf mobile Verfahrwagen montiert werden, wodurch eine kompakte Lagerung ermöglicht wird. Der direkte Zugriff auf jedes Produkt bleibt dabei erhalten.
  • Geeignet für Außenbereiche: Sie sind mit verschiedenen Arten von Abdeckungen erhältlich, um die Ware und die Struktur bei Außeninstallationen vor Witterungseinflüssen zu schützen.
  • Sicherheit: Sie umfassen Vertikalstreben und Anschläge, die für Stabilität und Widerstandsfähigkeit sorgen.
Die Kragarmregale von Mecalux verfügen über zahlreiche Vorteile: Flexibilität, direkter Zugriff und hohe Tragfähigkeit

In den Kragarmregalen können wir unsere Profile mit einer Länge zwischen 4 und 7 Metern lagern

Gaviota
Roberto Urra Logistikleiter
Gaviota
(Villena, Spanien)

Anwendungen des Kragarmregalsystems

Unternehmen, die Kunststoffrohre, Metallprofile und andere lange und sperrige Lasten lagern

Das Kragarmregalsystem ist perfekt für die Lagerung einer Vielzahl von Gütern mit Sondermaßen geeignet. Aus diesem Grund sind sie in vielen Logistik- und Produktionszentren unverzichtbar.

Kragarmregale für lange Lasten erleichtern die Lagerung von Rohren und Metallprofilen

Lager mit langen Produkten

Kragarmregale gewährleisten eine optimale Langgutlagerung. Zu den Langgütern gehören zum Beispiel Kunststoffrohre, Metallprofile und Leisten.

Das Kragarmregalsystem eignet sich für die Einlagerung von nicht palettierbaren Lasten

Lagerbestände mit nicht palettierbaren Produkten

Kragarmregale sind eine ideale Lösung für Lasten, deren Abmessungen eine Palettierung erschweren, wie z. B. Metall- und Kunststoffplatten.

Mit Kragarmregalen lassen sich sperrige Lasten unterschiedlichen Gewichts und unterschiedlicher Größe in einem Modul lagern

Lagerung von uneinheitlichen sperrigen Lasten

Sie sind für die Lagerung von sperrigen Gütern mit unterschiedlichen Gewichten und Abmessungen geeignet.

Konfigurationen des Kragarmregalsystems

Eine sehr vielseitige Lösung, die verschiedensten Lageranforderungen gerecht wird

Die verschiedenen Konfigurationen der Kragarmregale passen sich an die Anforderungen des jeweiligen Lagers an. Von Einfach- oder Doppelregalen bis hin zu Regalen mit Dach für den Außenbereich oder mobilen Systemen für die Kompaktlagerung.

Erfahrungsberichte

Artys

Die Lagerlösungen von Mecalux haben dazu beigetragen, die Produkte anhand ihrer Abmessungen besser zu organisieren. Die Kragarmregale können an die verschiedenen Höhen und Warenarten angepasst werden.

Mehr
Phillippe Armand Betriebsleiter
Artys
(Saint-Michel-sur-Orge, Frankreich)
Giménez Ganga

Wir sind mit den Kragarmregalen auf mobilen Verfahrwagen von Mecalux sehr zufrieden: Sie wurden an die Abmessungen unserer Aluminiumprofile angepasst. So konnten wir unsere Lagerkapazität um 48 % erhöhen.

Mehr
Ramón Encina Leiter der Abteilung Prozessverbesserung
Giménez Ganga
(Sax, Spanien)
Kverneland

Die Kragarme sind an den Ständern befestigt und lassen sich an veränderte logistische Anforderungen anpassen.

Mehr
Franck Claudon Lager- und Vertriebsleiter
Kverneland
(Thionville, Frankreich)

Praxisbeispiele

Die perfekte Lösung für die Lagerung langer Profile

Gaviota, Hersteller von Jalousien und Markisen, hat sein Lager mit Kragarmregalen, Palettenregalen und Einfahrregalen ausgestattet. Die Ware wird nach verschiedenen Kriterien sortiert, z.B. werden lange Profile in den Kragarmregalen platziert. Mehr

Die perfekte Lösung für die Lagerung langer Profile

Giménez Ganga erhöhte die Lagerkapazität um 48 %

Giménez Ganga, ein führendes Unternehmen in der Herstellung von Überdachungen, Sonnenschutzsystemen und Dekoration, hat sein Logistikzentrum in Alicante modernisiert. Das Unternehmen hat Kragarmregale auf mobilen Verfahrwagen installiert, um die Lagerfläche optimal zu nutzen, ohne den direkten Zugriff auf die Produkte zu verlieren. Mehr

Giménez Ganga erhöhte die Lagerkapazität um 48 %

Bracchi optimiert die Abläufe in seinem neuen Lager in Deutschland

Praxisbeispiel: Mecalux hat herkömmlichen Palettenregalanlagen und Kragarmregale für sperrige und schwere Produkte geliefert, für das Vertriebszentrum von Bracchi in Deutschland. Mehr

Bracchi optimiert die Abläufe in seinem neuen Lager in Deutschland

Aluminiumprofillager von Aluprof mit Kragarmregalen und konventionellen Regalen

Beispiel für ein Aluminiumprofillager mit direktem Zugriff auf die Ware und Flexibilität bei der Lagerung von Produkten unterschiedlicher Länge und Abmessungen. Mehr

Aluminiumprofillager von Aluprof mit Kragarmregalen und konventionellen Regalen
Sehen Sie mehr Fallbeispiele

Komponenten der Kragarmregale

Die Hauptkomponenten der Schwerlast-Kragarmregale von Mecalux werden aus warmgewalzten Profilen hergestellt. Diese verleihen ihnen eine hohe Widerstandsfähigkeit gegen Kräfte und Durchbiegungen, die durch Stöße verursacht werden.

Zu den Regalkomponenten des Kragarmregalsystems gehören die Ständer, Füße und Verstrebungen, (die die Struktur versteifen und ihre Stabilität sicherstellen) sowie die Kragarme, auf denen die Ware liegt.

Die Kragarmregale enthalten eine Reihe von bewährten Qualitätskomponenten, die die Solidität und Zuverlässigkeit der Struktur verstärken, um die physische Unversehrtheit der Lagermitarbeiter zu gewährleisten und die gelagerten Waren zu schützen.

Ständer sind vertikale Profile, an denen die Kragarme befestigt werden

Ständer

Senkrechte Profile, deren Öffnungen für die Befestigung der Kragarme vorgesehen sind. Zudem sind Befestigungspunkte für Verbindungselemente und Verstrebungen vorhanden.

Füße sind horizontale Profile, die der Struktur Stabilität verleihen

Füße

Die horizontalen Profile verleihen der Struktur eine ausgezeichnete Stabilität. Sie werden mit den Ständern über eine Befestigungsplatte verbunden.

Kragarme sind horizontale Profile, die die eingelagerte Ware tragen

Kragarme

Diese leicht geneigten Profile tragen die eingelagerte Ware. Sie werden am Kragarmständer angeschraubt.

Kreuzverbände und Ständerverbindungen versteifen die Kragarmregale

Kreuzverbände und Ständerverbindungen

Diese Elemente versteifen die Regale in Längsrichtung. Sie verbinden alle Ständer untereinander, wodurch eine feste und stabile Struktur entsteht.

Portalverbindungen verleihen den Kragarmregalen eine höhere Stabilität

Portalverbindungen

Diese Horizontalverstrebungen verbinden die Regale an ihrer Oberseite, um ihnen so eine erhöhte Stabilität zu verleihen, falls erforderlich.

Bei einem Kragarmregalsystem gewährleisten die seitlichen Führungsschienen für Gabelstapler die sichere Bewegung der Stapler

Seitliche Führungsschienen für Gabelstapler

Sie werden in den Lagergängen installiert, um die sichere Bewegung der Vierwegestapler, die üblicherweise in Kragarmregalsystemen eingesetzt werden, zu gewährleisten.

Auf den Belastungsschildern sind die technischen Merkmale der Regale aufgeführt

Belastungsschilder

Auf diesen Schildern sind die technischen Merkmale der Anlage aufgeführt. Sie befinden sich in sichtbaren Bereichen, wie zum Beispiel an den Enden der Struktur.

Zubehörteile für Kragarmregale

Zubehörteile für mehr Vielseitigkeit des Kragarmregalsystems

Kragarmanschläge verhindern das Herabfallen loser Lasten.

Kragarmanschläge

Runde Rohre, die an der Vorderseite der Kragarme eingesteckt werden, um das Herabfallen vor allem von losen Lasten zu verhindern.

Durchgehende Fachböden erleichtern die Einlagerung von Behältern, Paketen und Paletten in Langgutregalen.

Durchgehende Fachböden

Sie werden auf den Kragarmen installiert und ermöglichen die Einlagerung von Behältern und Paketen unterschiedlicher Größe sowie von Paletten unterschiedlicher Abmessungen.

Die Abdeckungen schützen das Regal und die Last in Außenanlagen.

Abdeckungen

Sie decken die Kragarmregale in Außenbereichen ab. Struktur und Ware werden dadurch vor Witterungseinflüssen geschützt (Regen, Sonne, usw.).

Downloads

Catalog - 2 - Kragarmregale - de_DE

Kragarmregale

Lagersystem für Ladeeinheiten von großer Länge

Download
Technische Inspektion von Regalsystemen

Regalprüfung nach DIN EN 15635

Verwendung, Inspektion und Instandhaltung von Regalen

Download

FAQs

Kragarmregale oder auch Langgutregale sind Lagersysteme, die speziell dafür entwickelt wurden, lange oder sperrige Waren einzulagern. Es handelt sich um sehr widerstandsfähige Strukturen aus Ständern, Füßen und Kragarmen, auf denen die Last abgesetzt wird. Sie können zum Beispiel als Regale für die Lagerung von Rohren, Holzbrettern, Metallplatten oder sperrigen Waren, wie Flugzeug- oder Autoteile verwendet werden.

Es handelt sich um einen Begriff aus dem Bauwesen und der Statik, der einen einseitig gelagerten, waagerechten oder geneigten Balken, an dem sein Eigengewicht oder andere Lasten wirken, beschreibt. In der Technik wird ein Kragarm als eine Struktur definiert, die aus einem horizontalen starren Element besteht, das nur an einem Ende gehalten wird. Dies ist genau die Form, in der die Regale für lange Lasten ausgelegt sind.

Das Kragarmregal ist eine Struktur, die für die Lagerung und Handhabung langer Lasten oder Lasten mit Sondermaßen entworfen wurde. Dazu gehören Metallprofile, Kunststoff- und Metallrohre oder Metallplatten. Das Kragarmregal ist zudem für die Holzlagerung geeignet.

Ja. Werden durchgehende Fachböden (aus Holz oder Metall) auf die Kragarme platziert, entsteht eine Auflagefläche, die für die Lagerung von Paletten unterschiedlichster Abmessungen sowie für Kisten und Behälter unterschiedlichster Größen geeignet ist.

Das maximale Gewicht, das von Mecalux-Kragarmregalen getragen werden kann, variiert je nach gewählter Konfiguration. Schwerlast-Kragarmregale zum Beispiel sind sehr robuste Konstruktionen, die mehr als 2.500 kg pro Kragarm tragen können.

Kragarmregale können über 6 m hoch gebaut werden.

Die Länge der Arme der Kragarmregale kann zwischen 400 und 2.000 mm variieren. In der Regel ist die Länge der Kragarme größer als die Breite der Ladeeinheiten, obwohl es Fälle gibt, in denen die Breite der Waren die Länge der Arme übersteigt, insbesondere wenn Metallplatten oder Bleche gelagert werden.

Um die Verteilung der Kragarme und Ständer in Kragarmregalen zu kalkulieren, müssen die Abmessungen, das Gewicht, die Aussteifung der Ware, die Art der Flurfördermittel, die Toleranzen usw. berücksichtigt werden. Jede Ladeeinheit muss mindestens auf zwei Kragarmen aufliegen und darf auf beiden Seiten der Arme maximal 50 % überstehen. Das Ergebnis ist eine stabile Auflagefläche und sowie eine ordnungsgemäße Lastverteilung.

Die Ein- und Auslagerung der Ware erfolgt im Allgemeinen mit Hilfe von Gabelstaplern, insbesondere von Vierwegestaplern, die speziell für die Handhabung von langen Lasten oder Lasten mit Sondermaßen sowie für den Transport und das seitliche Anheben von Ladeeinheiten entwickelt wurden. Beim Absetzen der Last ist die ordnungsgemäße Zentrierung sicherzustellen, um mögliche Kollisionen zwischen den Gabeln und den Kragarmen zu vermeiden. Falls aufgrund des Gewichts der Lasten erforderlich, werden größere Flurfördermittel, wie zum Beispiel automatische Krananlagen, eingesetzt.

Ja. Die Montage auf mobilen Verfahrwagen ermöglicht die Konfiguration von mobilen Kragarmregalen, d.h. kompakten Lagersystemen, mit denen die verfügbare Fläche maximal genutzt werden kann.

Kragarmregale auf mobilen Verfahrwagen können in jedem Lager installiert werden. Es bedarf ausschließlich der Installation der in den Boden eingelassenen Schienen, auf denen sich die mobilen Verfahrwagen bewegen

Es können maximal bis zu 16 mobile Verfahrwagen nacheinander installiert werden. Soll die Anlage erweitert werden, bedarf es der Installation eines feststehenden Kragarmregals an einer Stirnseite. Im Anschluss an dieses Regal können weitere 16 mobile Verfahrwagen eingebaut werden.
