Automatisches Shuttle-Lagersystem für Behälter und kleine Artikel

Informationsmaterial oder Angebot anfordern

Produkt

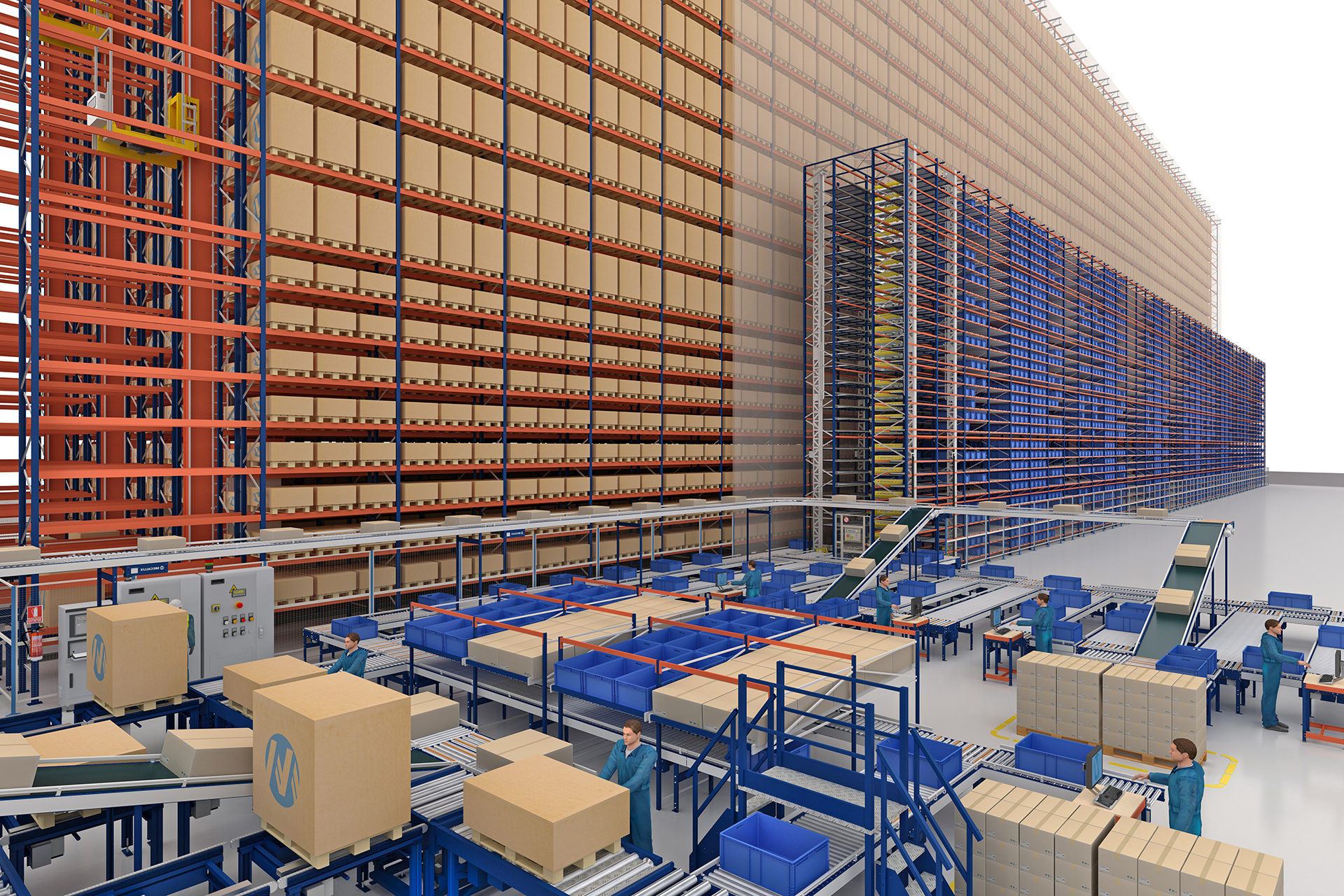

Automatisches Shuttle- Lagersystem für Hochleistungsverteilzentren

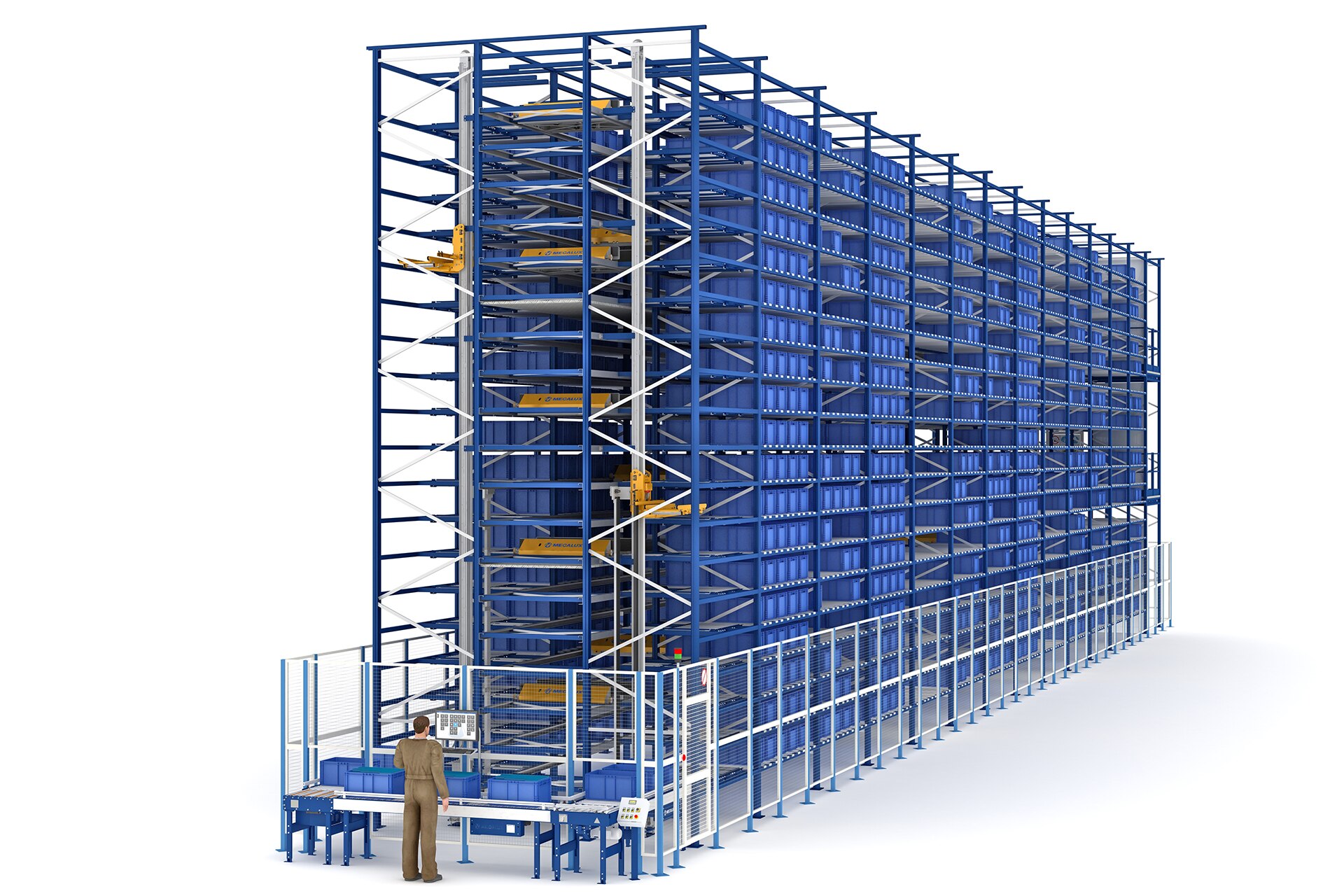

Das Shuttle-Lagersystem für Behälter ist ein automatisches Lagersystem zur Lagerung von Behältern, das die Kommissionierung beschleunigt und gleichzeitig einen konstanten Materialfluss von den Lagerplätzen bis zu den Kommissionierstationen sicherstellt.

nach oben

Vorteile

Erhöhte Geschwindigkeit bei der Kommissionierung und Steigerung der Lagerkapazität

Dieses System erhöht die Lagerdichte sowie die Geschwindigkeit bei der Kommissionierung und somit die Produktivität.

  • Kontinuierlicher Warenfluss und Betriebsbereitschaft rund um die Uhr.
  • Vollautomatisches Lagersystem für Kisten, Behälter und Kleinteile.
  • Maximale Geschwindigkeit bei der Ein- und Auslagerung der Waren.
  • Große Anzahl von Bewegungen/Stunde.
  • Permanente Inventur in Echtzeit dank der Lagerverwaltungssoftware Easy WMS.
  • Modulares und skalierbares System, das in Abhängigkeit von den logistischen Anforderungen erweitert werden kann.
  • Optimierung der verfügbaren Fläche, um eine höhere Lagerkapazität zu erzielen.

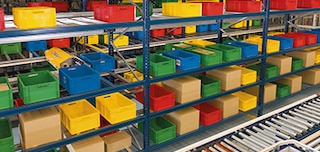

  • Anpassungsfähigkeit an unterschiedliche Ladeeinheiten: Behälter aus Kunststoff, Karton oder Metalltablare in verschiedenen Größen.
  • Einfache Wartung ohne den Betrieb der Anlage vollständig anzuhalten.
nach oben

Anwendungen

Intensive und effizientere Kommissionierung für alle Unternehmensarten

Das Shuttle-Lagersystem für Behälter ist für Unternehmen aller Branchen geeignet, insbesondere für solche, die viele kleinere Artikel auf begrenztem Raum lagern und eine Verbesserung der Kommissionierung in ihren Logistikanlagen erzielen möchten. Außerdem erleichtert dieses System die Konsolidierung und Sequenzierung der Aufträge, die bereits zusammengestellt wurden, sowie auch die Versorgung der Produktionslinien.

  • Unternehmen im Gesundheits- und Pharmasektor: kleinere Artikel auf begrenztem Raum und bei geregelter Temperatur.
  • Unternehmen für Ersatzteile und Instandhaltung: Artikel für Sanitärbedarf, Elektrik und Großhändler.
  • Handelsunternehmen: Artikel mit kleinen Abmessungen und hoher Rotation.
  • Pufferlager: Dieses Shuttle-Lagersystem für Behälter kann als Zwischenlager für bestimmte Produkte dienen, wie zum Beispiel für an den Produktionslinien erforderliche Ware.
  • Funktion als Sorter: Das Lager organisiert die Produkte, die für die gleichzeitige Bearbeitung einer großen Anzahl von Aufträgen erforderlich sind.
nach oben

Funktionsweise

Kontinuierliche und sichere Warenbewegung

Das Shuttle-Lagersystem für Behälter ist speziell entwickelt, um die Zusammenstellung einer großen Anzahl von Aufträgen pro Tag zu erleichtern.

  • 1. Schritt

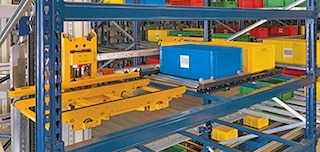

    Für jede Lagerebene gibt es ein Shuttle, das die Behälter mit Teleskopgreifern (einfach oder doppelt tief) entnimmt. Die Teleskopgreifer können problemlos an die Abmessungen der Behälter angepasst werden.

  • 2. Schritt

    Die Shuttle transportieren die Behälter zu den Hubsystemen, die sich an den Stirnseiten des Lagers befinden. Anschließend verteilen die Hubsysteme die Behälter zwischen den unterschiedlichen Regalebenen und dem Eingangsbereich des automatischen Lagers.

  • 3. Schritt

    Über ein Behälterfördersystem gelangen die Produkte bis zum Kommissionierplatz, an dem der Lagerarbeiter die Anweisungen des LVS zur Zusammenstellung der einzelnen Aufträge auf einem Bildschirm sehen kann.

  • 4. Schritt

    Sobald die Kommissionierarbeiten abgeschlossen sind, können die Behälter erneut in das Lager, zu einer anderen Kommissionierstationen, einer Konsolidierungsstation oder direkt zu einer Produktionslinie oder zum Versand befördert werden.

nach oben

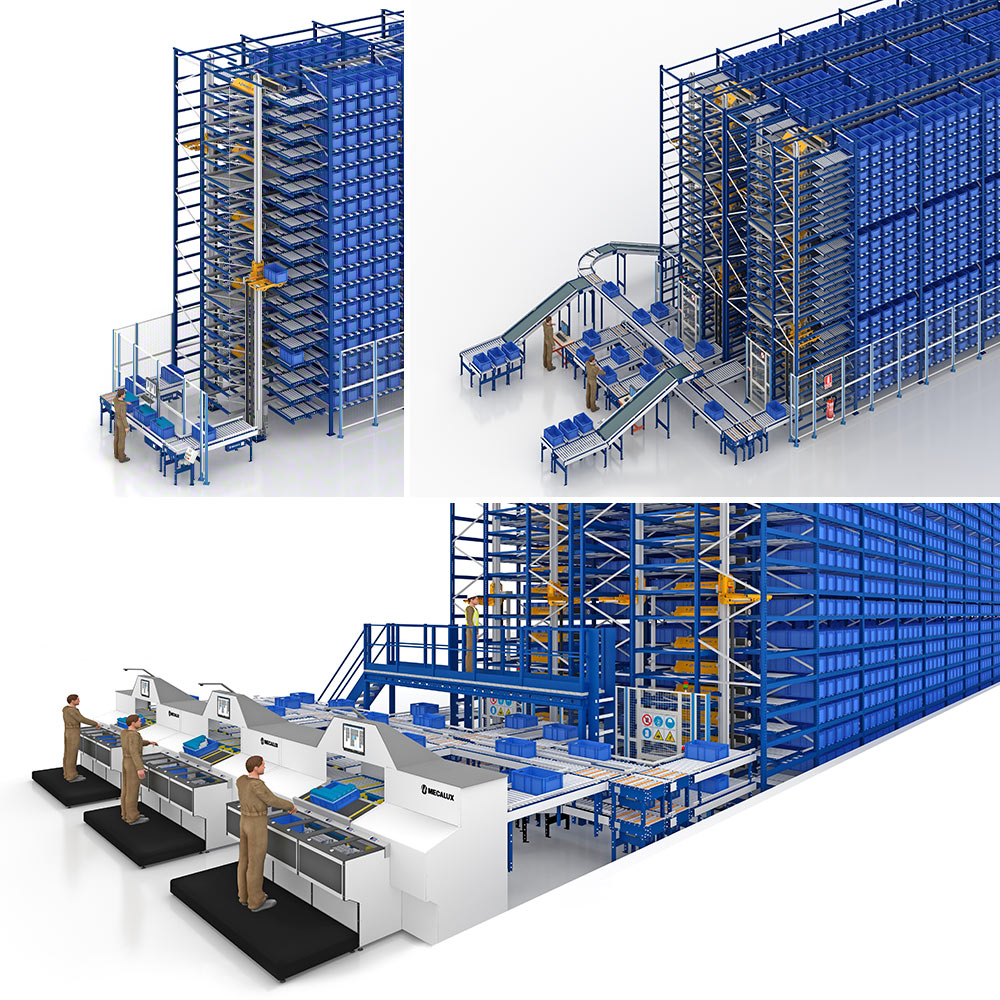

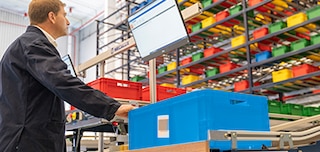

Kommissionierstationen

Zwei mögliche Kommissioniersysteme für ein einziges Lager

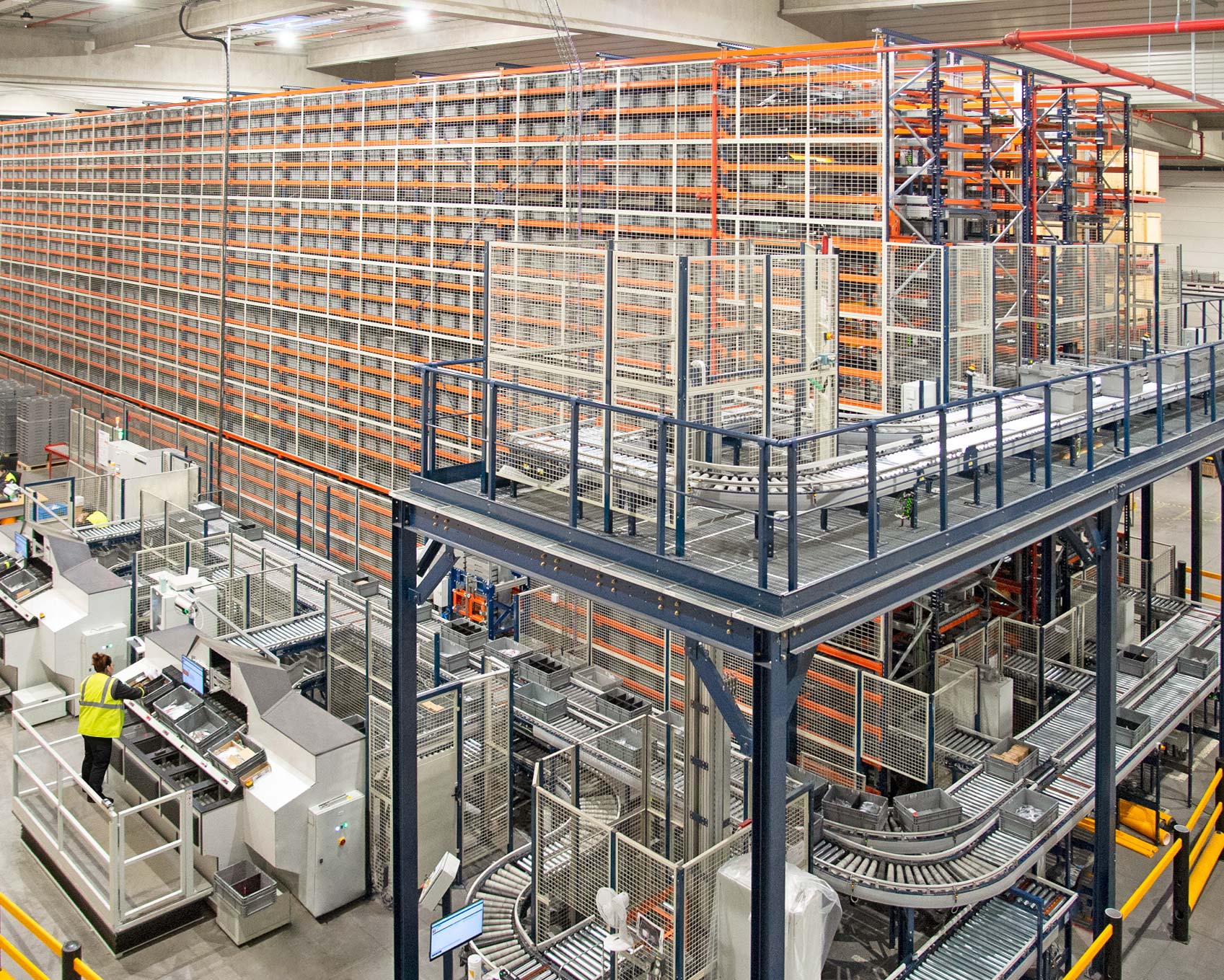

Dieses Shuttle-Lagersystem für Behälter wird mit Kommissionierstationen kombiniert, an denen die Aufträge nach dem Kriterium „Ware zum Mann“ zusammengestellt werden. Die Behälter werden automatisch zu einer dieser beiden möglichen Arbeitsstationen transportiert:

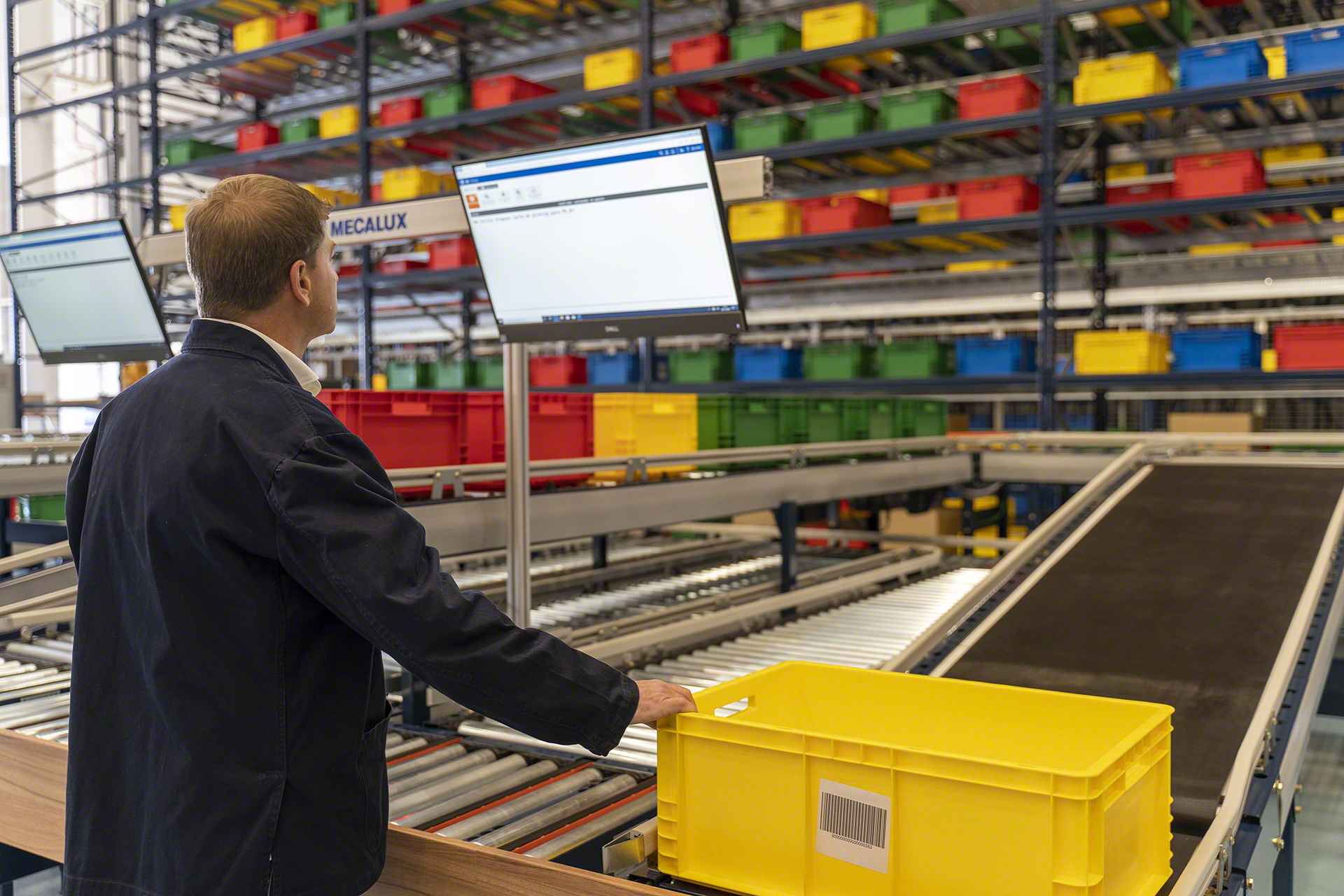

  • Herkömmliche Kommissionierstation. Dieses System ist ideal für die gelegentliche Auftragszusammenstellung und basiert auf einem Förderkreislauf in U-Form im vorderen Teil des Lagers (mit Rollenförderern) oder an einer der Seiten (mit Gurtbandförderern). Die Lagerarbeiter entnehmen die Behälter, die sie aus dem Lager erhalten, und verteilen sie in die Lagerpositionen hinter ihnen. Auf diese Weise können sie zwischen 60 und 120 Picks/Stunde (abhängig von den Abmessungen der Behälter) entnehmen, um Aufträge einer Artikelart zusammenzustellen.
  • Kommissionierstation für mehrere Aufträge. Das System beinhaltet ebenfalls einen Förderkreislauf in U-Form. In diesem Fall werden die Aufträge in einem Bereich seitlich statt hinter dem Lagerarbeiter zusammengestellt, wo dieser die Behälter automatisch empfängt (jeder entspricht einem aus mehreren Artikelarten gebildeten Auftrag). Die Lagerarbeiter entnehmen die Artikel aus dem Behälter und sortieren sie zu den einzelnen Aufträgen. Bei dieser Arbeitsstation drehen sich die Lagerarbeiter nur um 90º, um die Aufträge zusammenzustellen, und können daher zwischen 90 und 165 Picks/Stunde entnehmen.
nach oben

Komponenten

Mehrere Elemente für eine enorme Steigerung der Produktivität

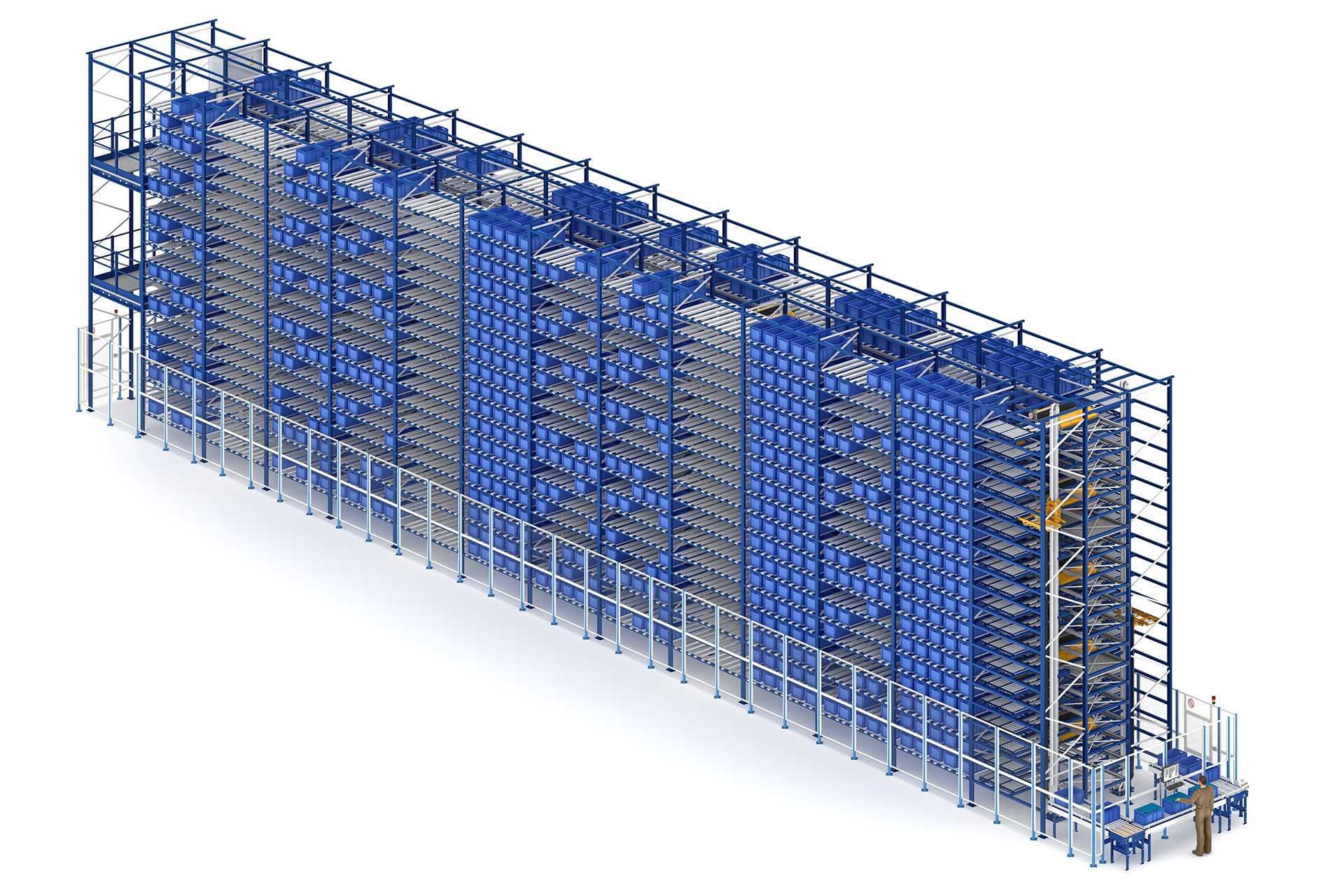

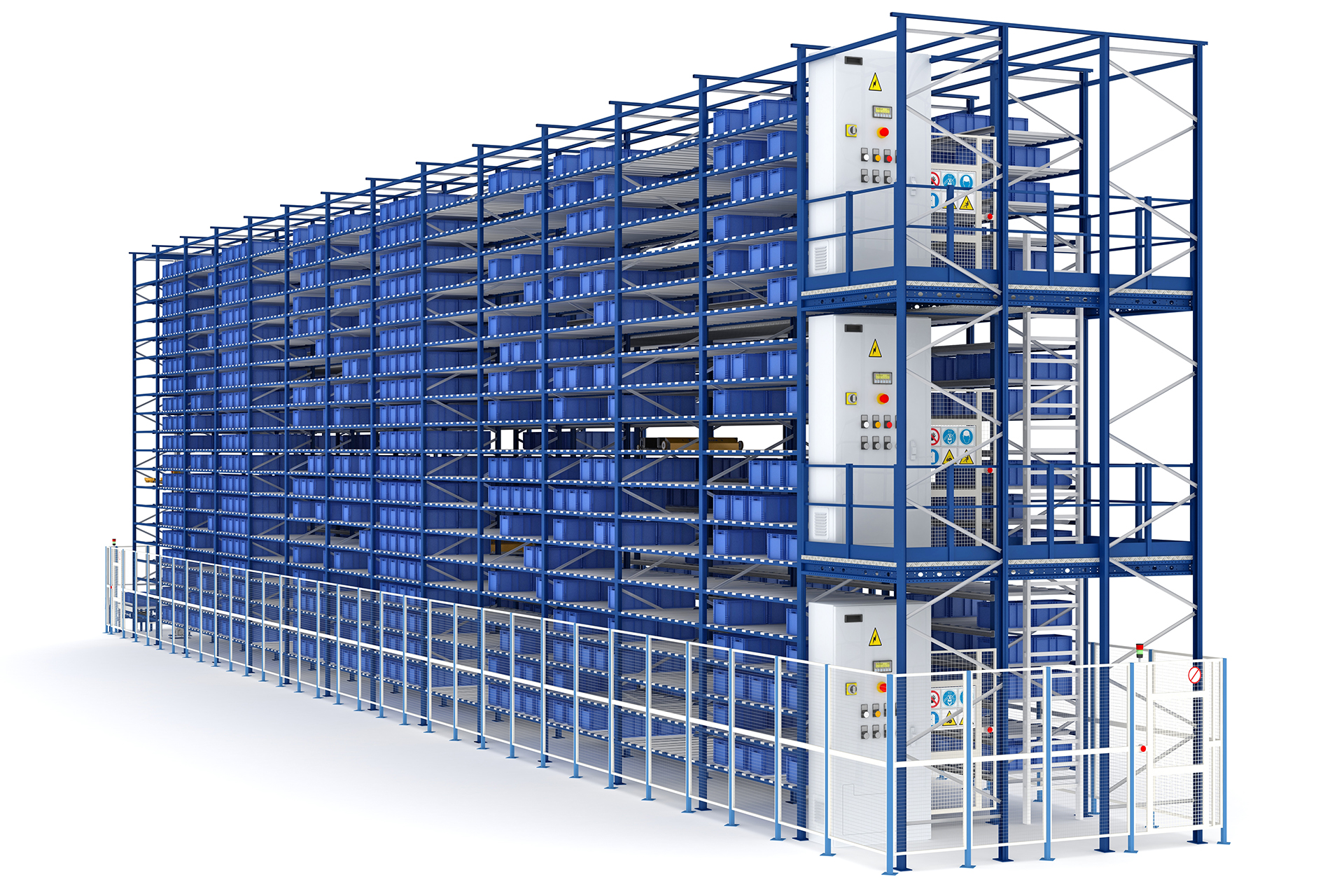

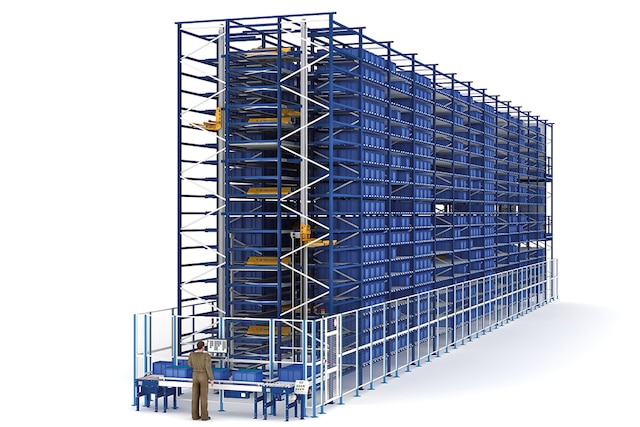

  • Regale

    Diese sind einfach oder doppelt tief,bis zu 20 m hoch und 100 m lang.

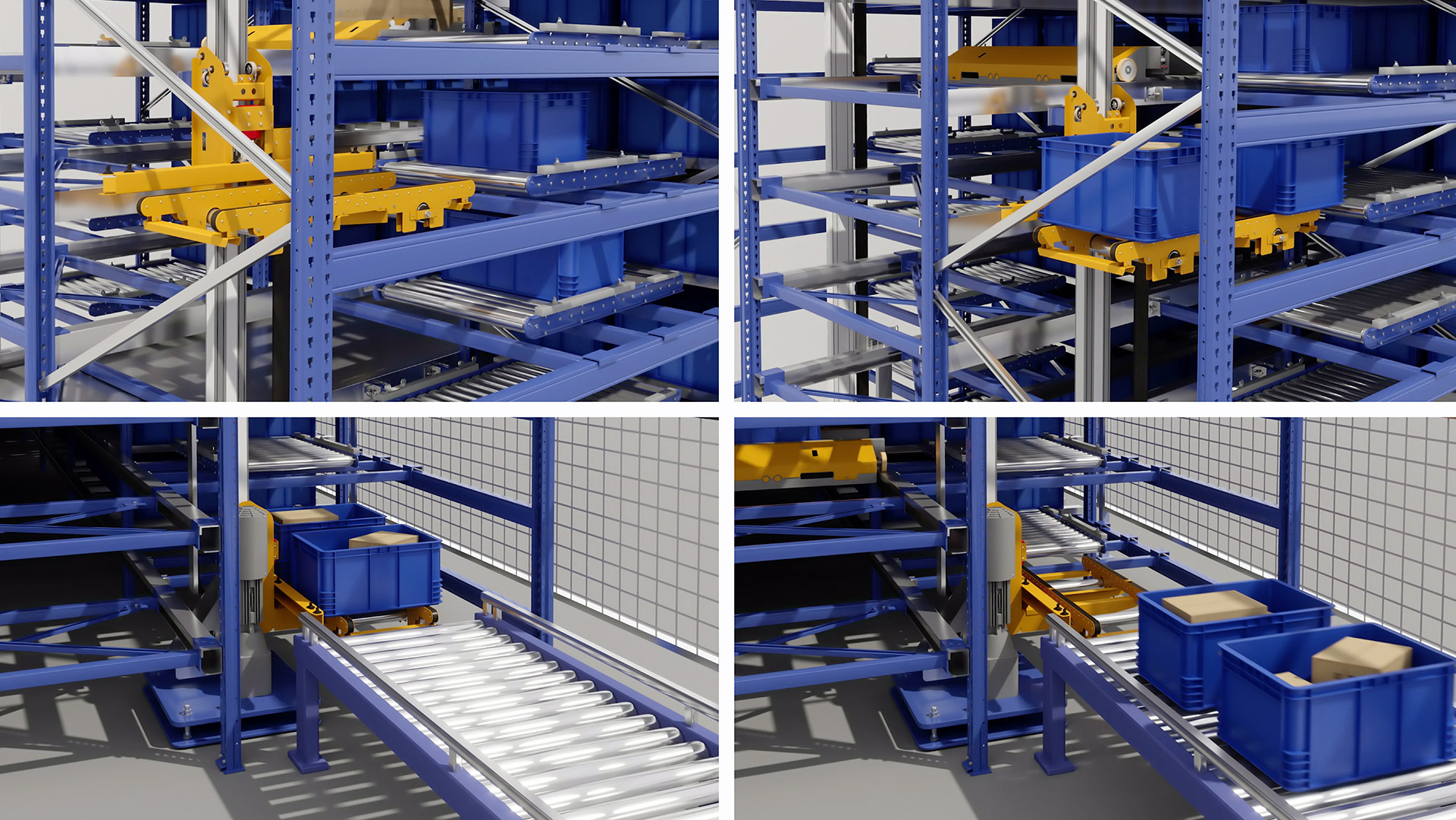

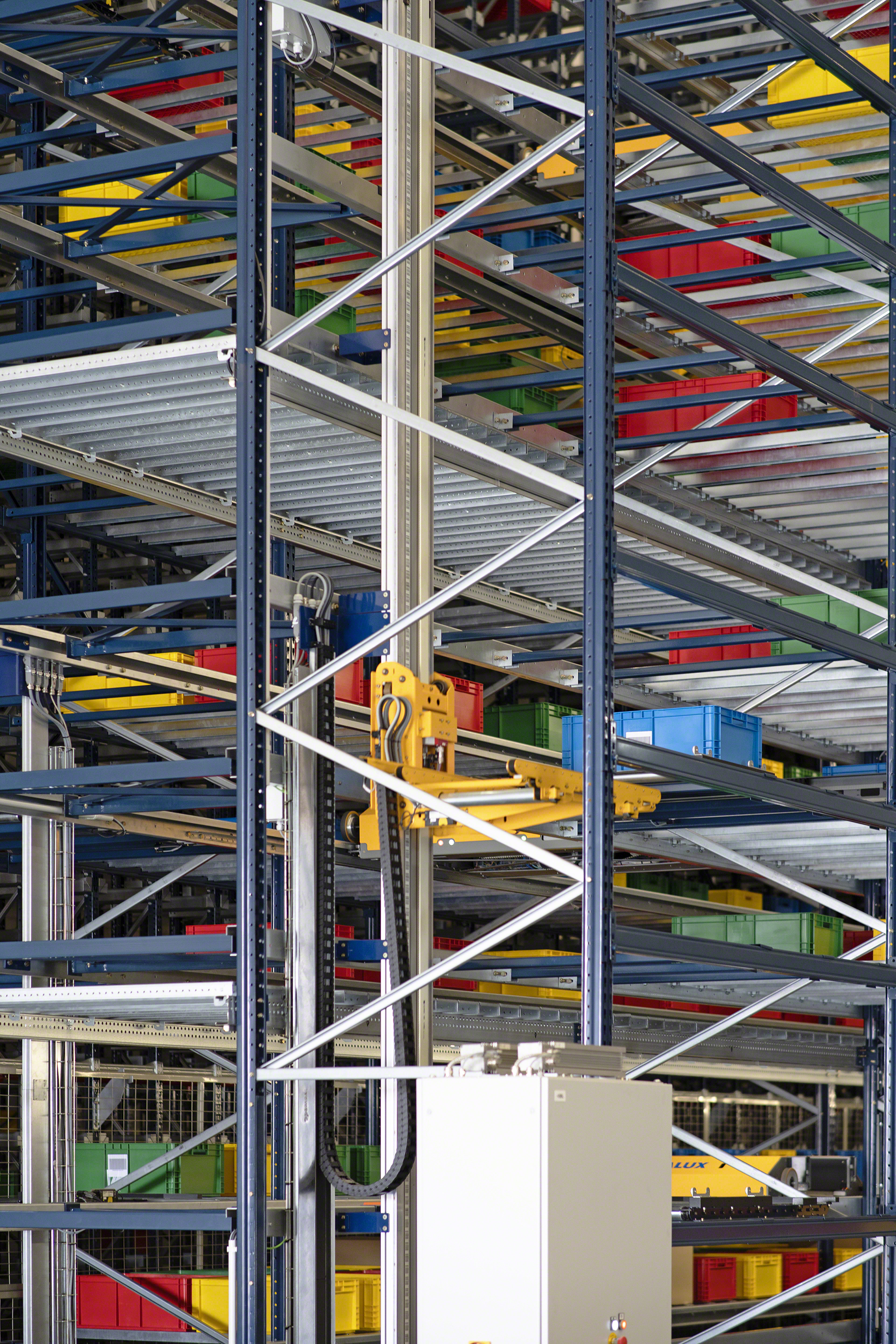

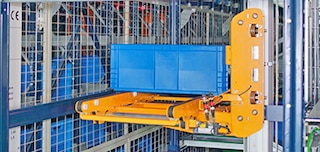

  • Hubsysteme

    Sie befördern die Behälter bis zur Regalebene, in der sie gelagert werden sollen.

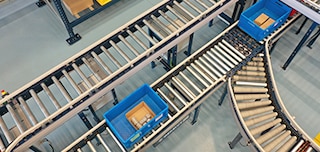

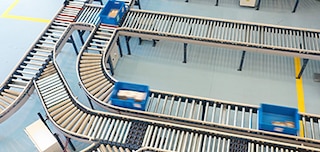

  • Fördervorrichtungen

    Sie bewegen die Behälter zu den Regalen, wo sich das Hubsystem befindet, oder zu den Kommissionierstationen.

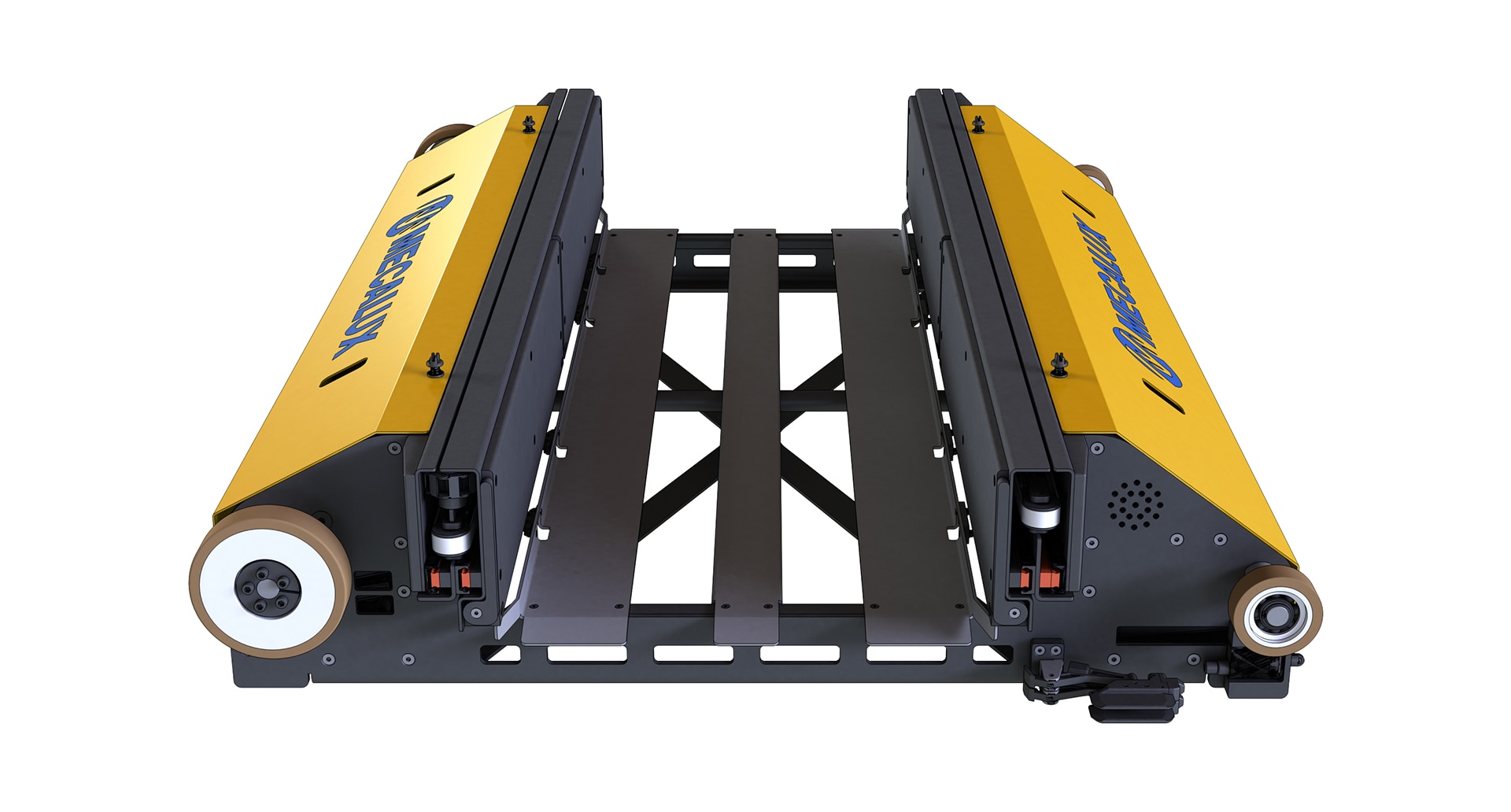

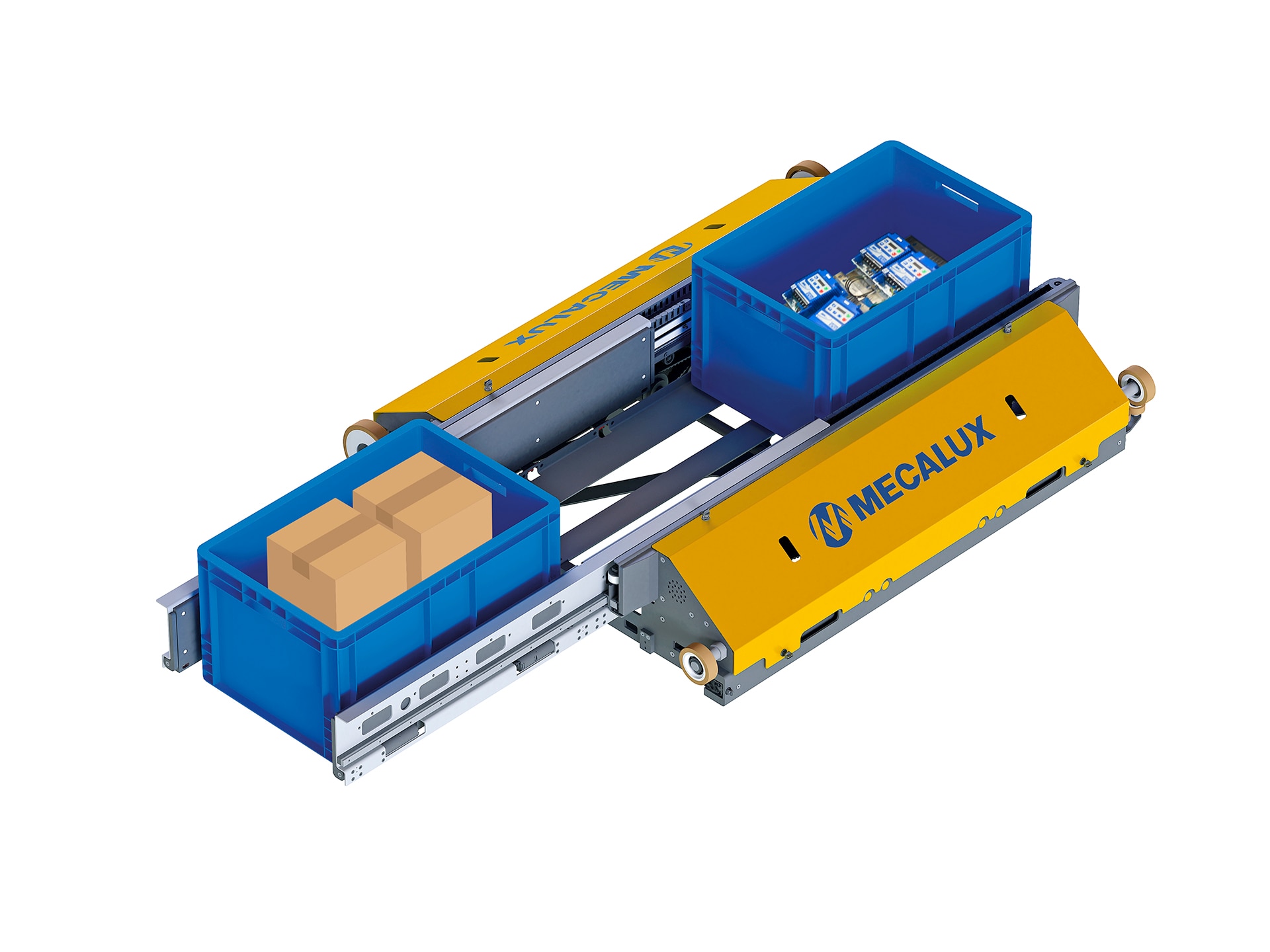

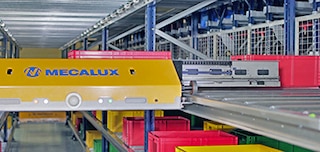

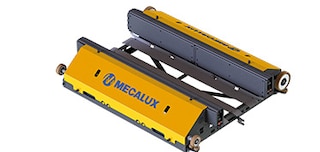

  • Shuttle

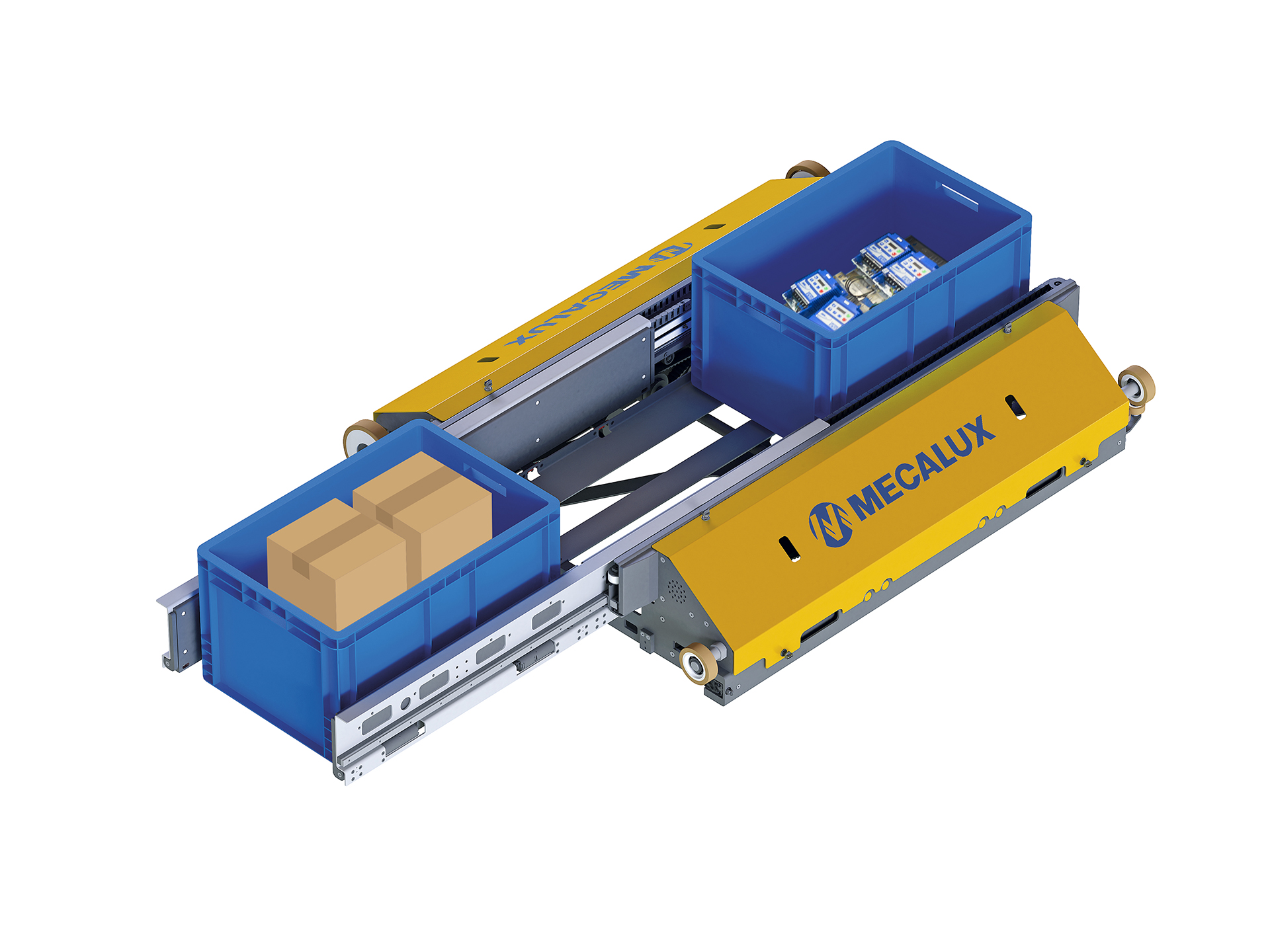

    Jede Lagerebene verfügt über ein Shuttle, das die Behälter mit Teleskopgreifern an ihrem Lagerplatz entnimmt; die Greifer können sich an die Abmessungen der Ladungen und ihre Position in einfacher oder doppelter Tiefe anpassen.

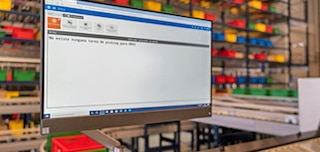

  • Lagerverwaltungssystem

    Dies ist die Software, die das Shuttle-Lagersystem für Behälter steuert und die Ware bedarfsgerecht verteilt. Die Steuerungssoftware steuert die Bewegung der Shuttle, um die Aufgaben der Lagerung und der Auftragszusammenstellung zu beschleunigen.

nach oben

Technische Daten

Maximale Höhe der Anlage 20 m
Maximale Länge der Anlage 100 m
Maximalgewicht der Kartons 50 kg
Regaltyp Einfache, doppelte und dreifache Tiefe
Geschwindigkeit des Shuttle Bis 4 m/s
Beschleunigung des Shuttle Bis 4 m/s2
Lagertemperatur Zwischen 0 und 40 ºC
nach oben

Galerie

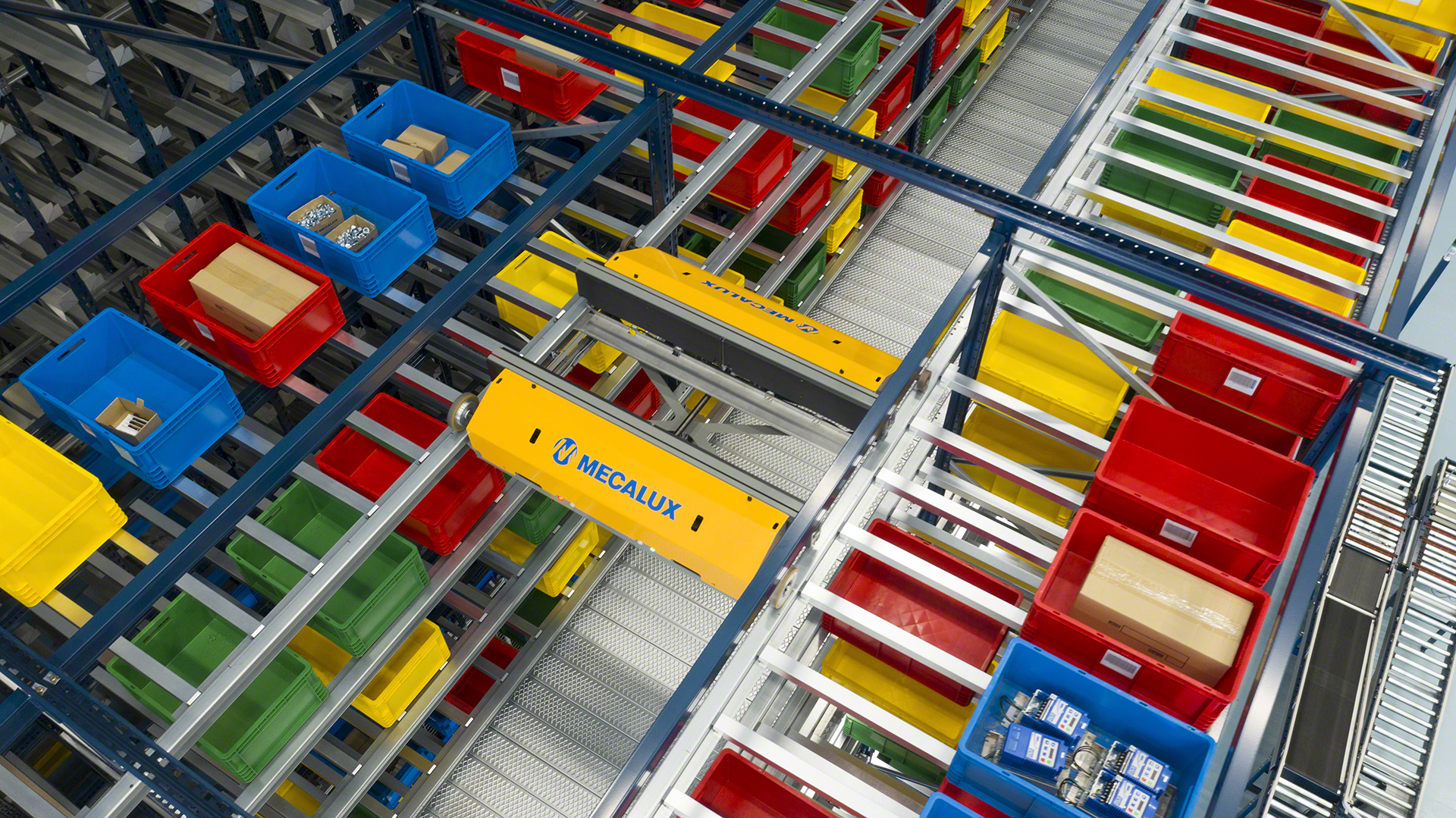

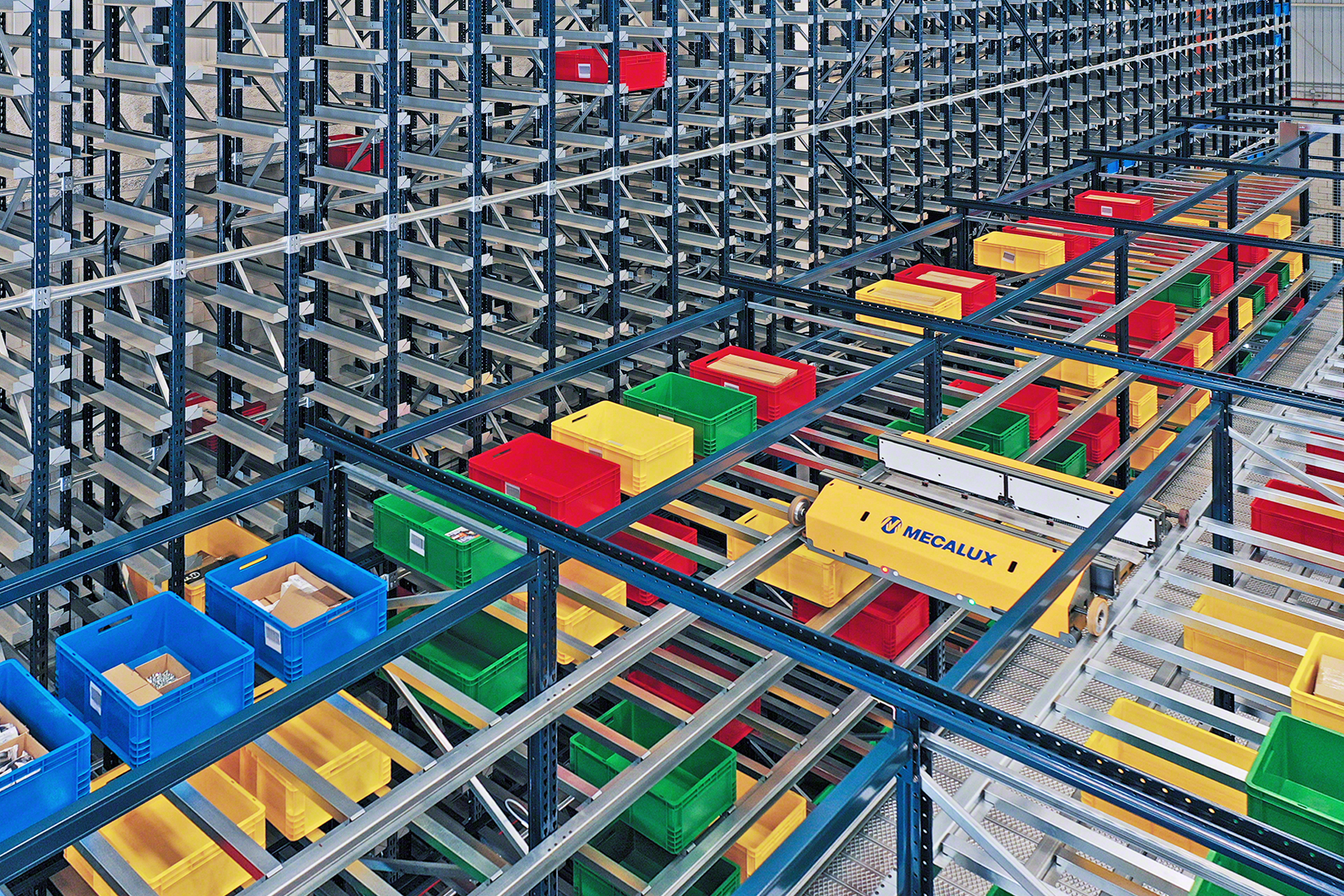

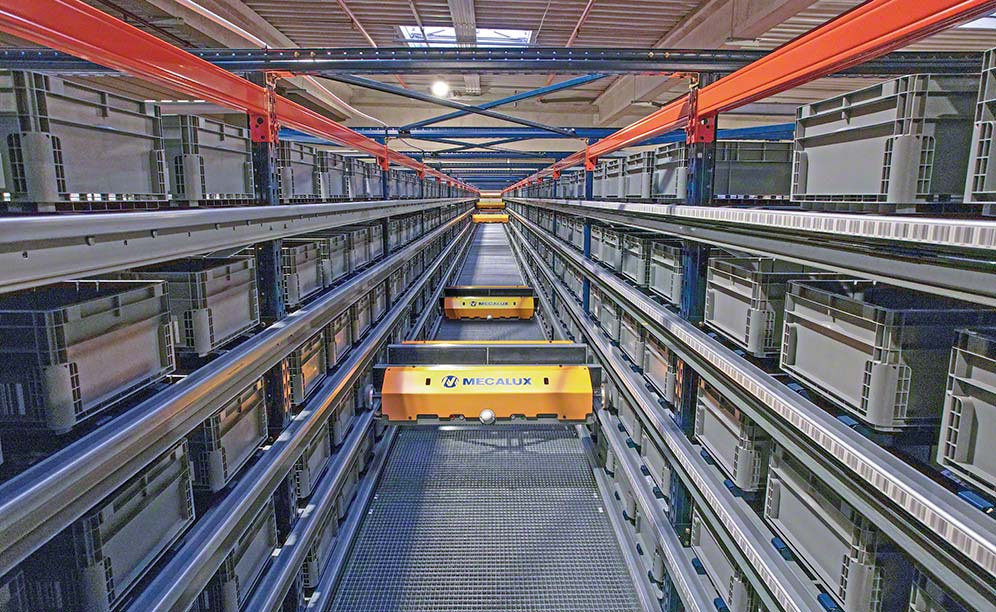

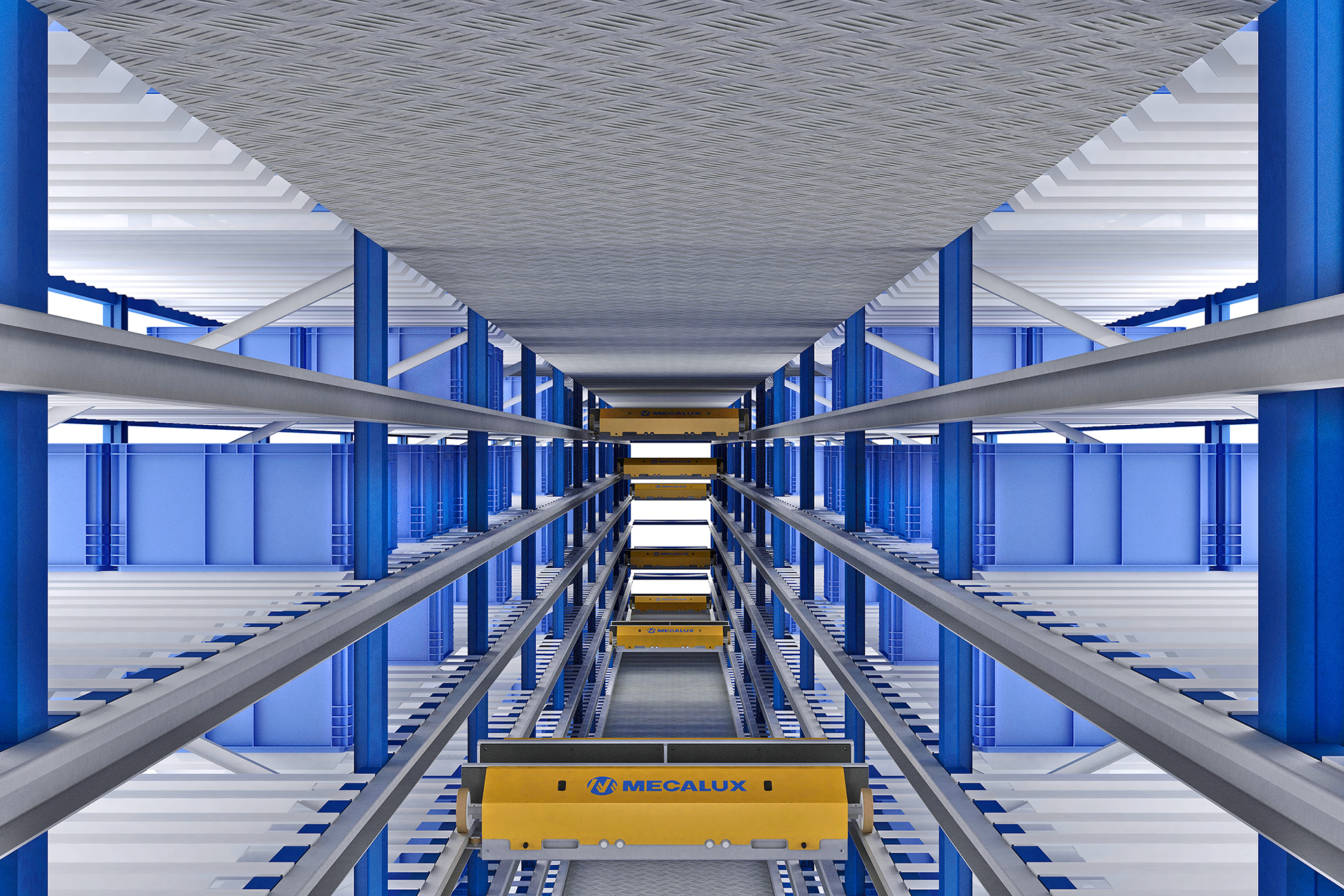

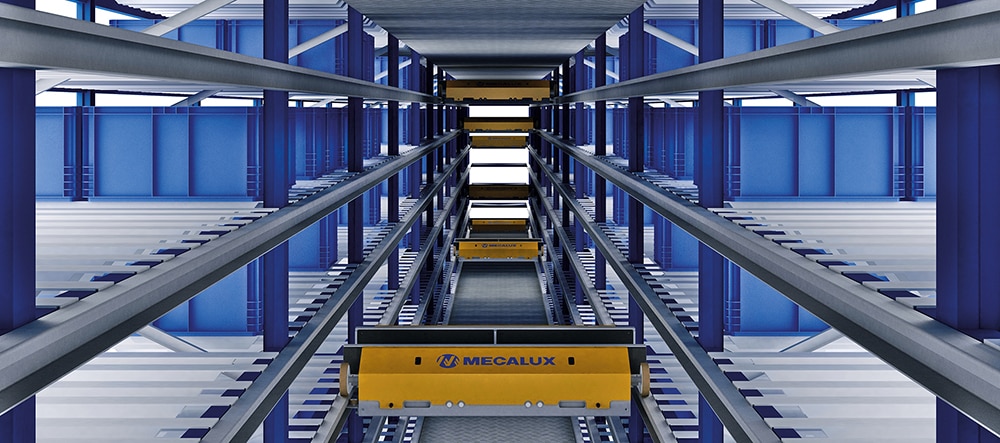

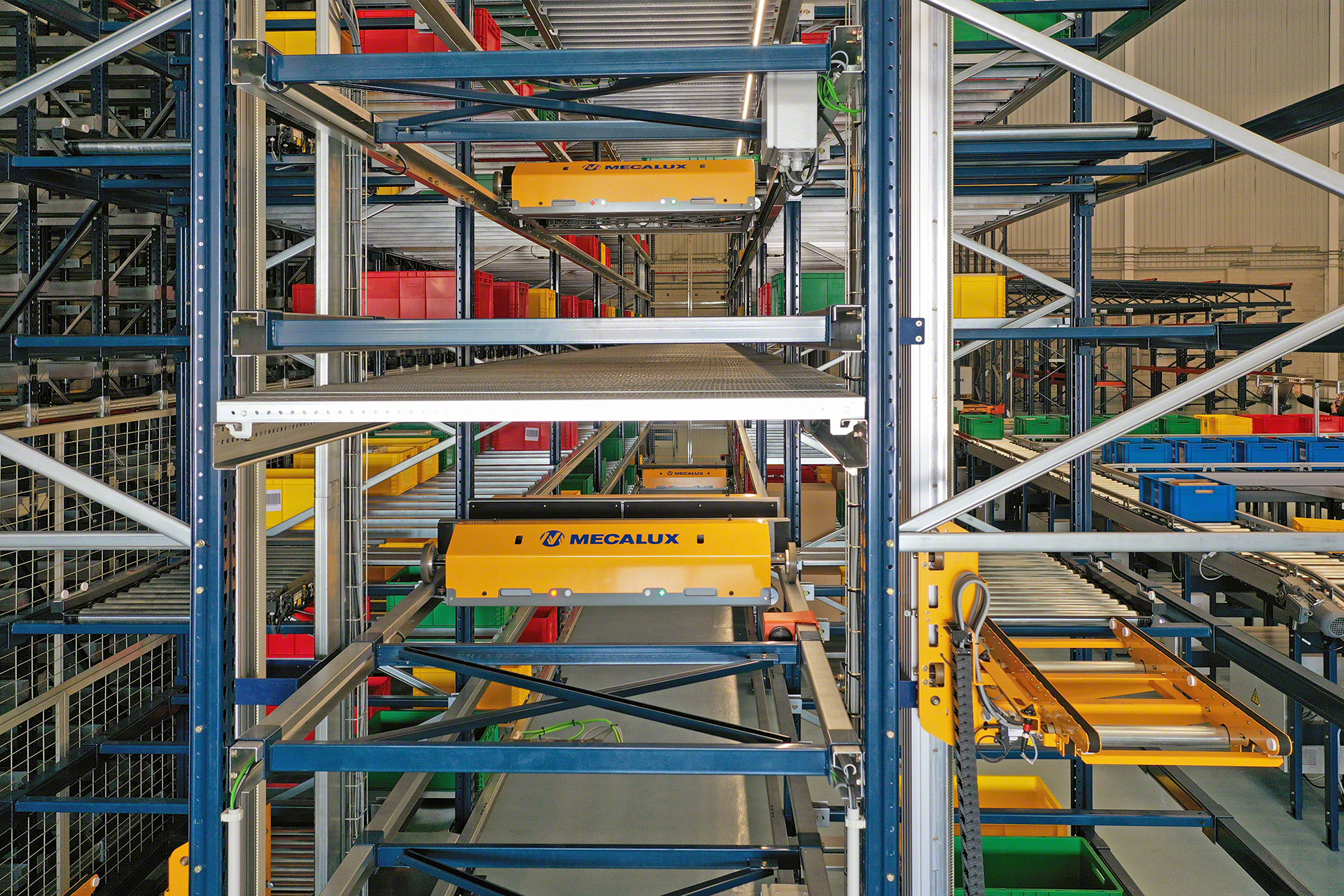

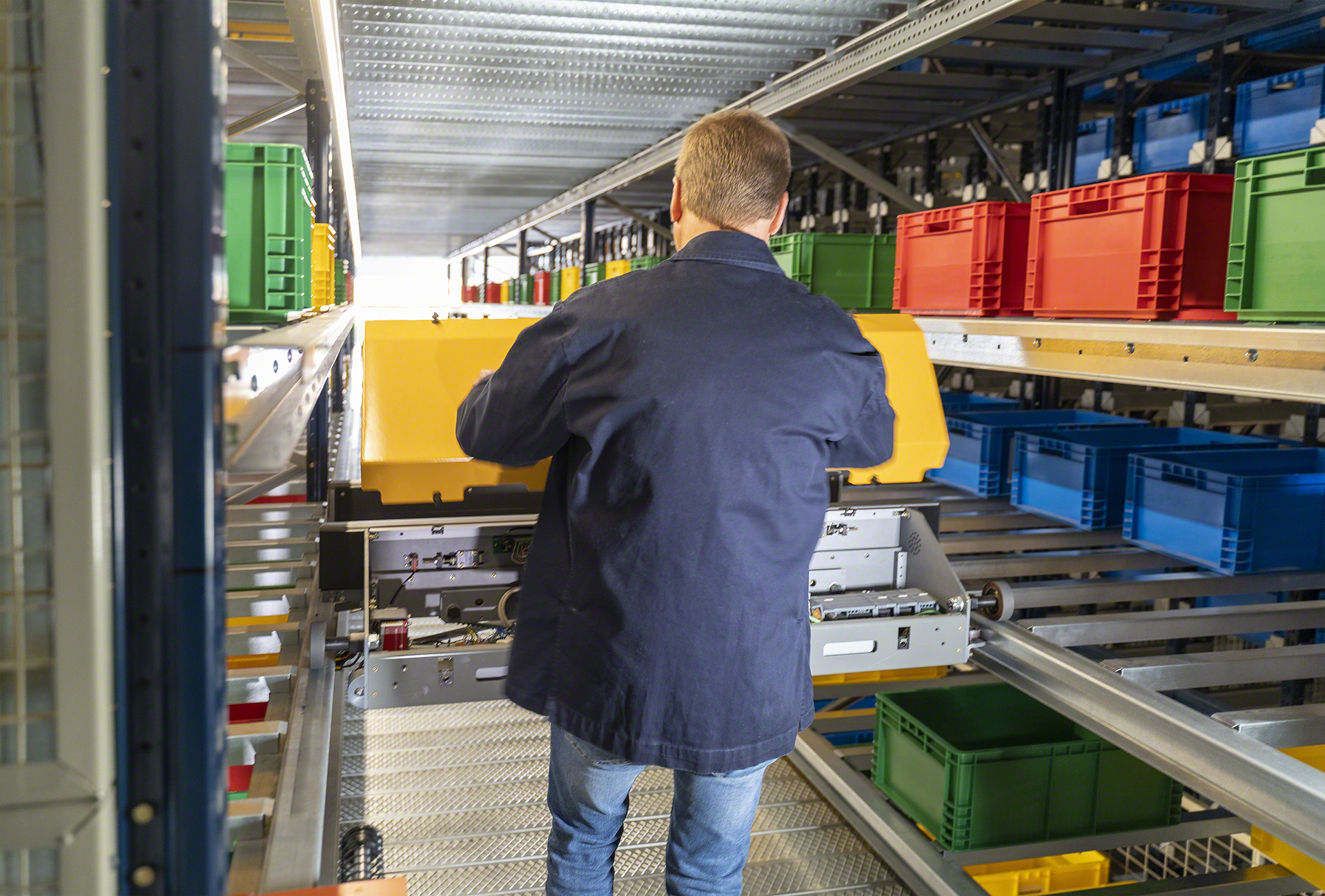

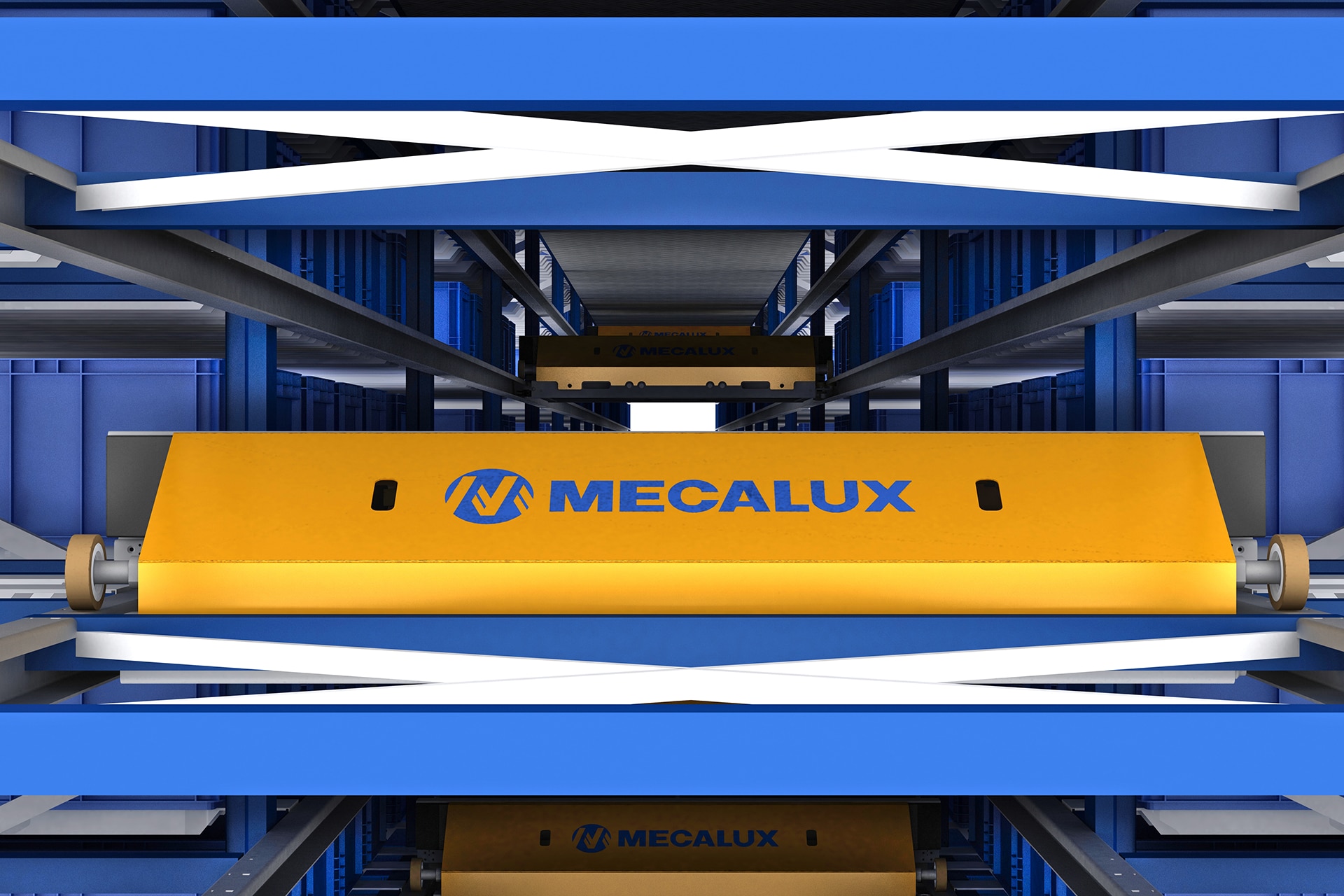

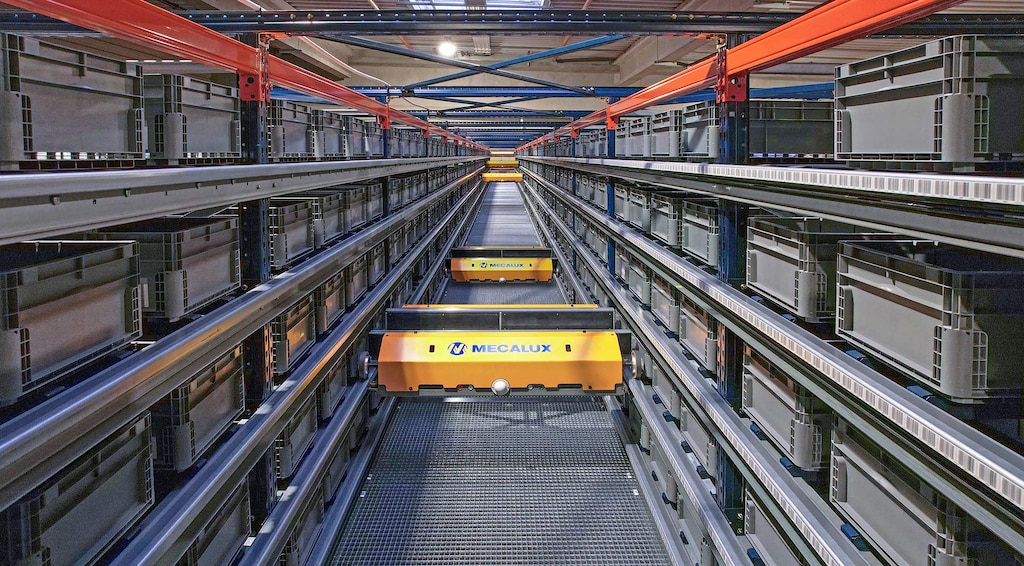

Ein Shuttle platziert und entnimmt die Behälter automatisch an ihren Lagerplätzen Das Hubsystem verbindet die verschiedenen Regalebenen des Shuttle-Lagersystems für Behälter Die Shuttle können bis zu zwei Behälter gleichzeitig transportieren Das Shuttle-Lagersystem für Behälter besteht aus einem Shuttle auf jeder Ebene zur Handhabung der Behälter Das Shuttle-Lagersystem für Behälter kann unterschiedliche Arten von Behältern handhaben: aus Kunststoff oder Karton und in verschiedenen Größen Auf jeder Ebene bewegt sich das Shuttle auf Schienen, um zum entsprechenden Lagerpplatz zu gelangen Das Shuttle-Lagersystem für Behälter kann mit dem Lagerverwaltungssystem Easy WMS verbunden werden Das Shuttle-Lagersystem für Behälter sorgt für Energieeffizienz und optimiert den Energieverbrauch Wartungsarbeiten können bei laufendem Betrieb des Shuttle-Systems durchgeführt werden Das Shuttle-Lagersystem für Behälter ist speziell zur Verbesserung der Kommissionierung aus Behältern entworfen Motorisiertes Shuttle mit Teleskopgreifern zur Behälterhandhabung Das Shuttle bewegt sich auf Schienen, um die Behälter an den entsprechenden Lagerplätzen abzusetzen Die Teleskopgreifer des Shuttle-Systems können sich leicht an die Abmessungen der Behälter anpassen Das Shuttle-System für Behälter optimiert die gesamte verfügbare Fläche, um mehr Lagerkapazität zu erreichen Shuttle-Lagersystem für Behälter mit herkömmlicher Kommissionierstation an der Vorderseite des Lagers Das Hubsystem des Shuttle-Lagersystems für Behälter entnimmt die Ware und setzt sie auf der unteren Ebene ab Das Shuttle  stellt einen kontinuierlichen Warenfluss und eine Betriebsbereitschaft rund um die Uhr sicher Jede Lagerebene verfügt über ein Shuttle, das die Behälter an ihren Lagerplätzen entnimmt Der hintere Teil des Shuttle-Lagersystems für Behälter ist für Wartungsarbeiten vorgesehen In einer Logistikanlage kann das Shuttle-Lagersystem für Behälter mit anderen Lagersystemen kombiniert werden
